Обзор SSD накопителя OCZ RevoDrive 3 X2 Max IOPS 480 Гбайт

для раздела Лаборатория

Оглавление

Вступление

Последние несколько лет рынок SSD накопителей развивается очень быстрыми темпами. Этому способствует постоянное снижение цен на флэш-память, выход чипсетов с поддержкой новых версий интерфейсов SATA и PCI Express, а также большой ассортимент моделей множества производителей на любой вкус и кошелек. И если для выпуска традиционных жестких дисков нужны собственные производственные мощности, то с выходом на рынок твердотельных накопителей все может быть организовано гораздо проще. Достаточно взять, к примеру, готовую платформу SandForce, придумать красивое название для наклейки на корпус и очередной «клон» готов. Конечно, не все производители следуют этим путем, есть и те, кто предлагают альтернативные решения, но их не так много.

Вариантов для выпуска на рынок оригинальных твердотельных накопителей несколько. Можно переработать прошивку и «разогнать» контроллер флэш-памяти, как это было сделано в OCZ Vertex 4. Либо использовать какой-то экзотический или малораспространенный контроллер, например, такой как Samsung S4LJ204X01 у Samsung 830 Series или LAMD LM87800 у Corsair Neutron. Все это может выделить SSD на фоне других и даже местами сделать его немного быстрее, но в целом производительность останется примерно на том же уровне.

В отдельную категорию SSD накопителей, значительно отличающихся по скорости от традиционных решений с интерфейсом SATA, можно выделить модели, использующие внутренний RAID-массив и выполненные в виде платы с интерфейсом PCI Express. Среди подобных устройств наибольшее распространение и известность получили модели серии RevoDrive производства OCZ Technology.

Выход первой версии сдвоенного OCZ RevoDrive X2 поднял максимальные скорости потребительских SSD в три раза. Некоторое время это преимущество позволяло оправдывать высокий уровень цен на PCI-E SSD накопители. После массового перевода устройств с интерфейсом SATA на скорость 6 Гбит/с разрыв с RevoDrive сократился вдвое. Он все еще оставался лидером по скорости, но дешевле от этого не стал и его привлекательность сильно упала. Прежнее соотношение в скорости между SATA и PCI-E накопителями (1:3) компании OCZ удалось вернуть, выпустив около года назад RevoDrive 3 X2, а через несколько месяцев его улучшенный вариант – RevoDrive 3 X2 Max IOPS.

Из обзора первого варианта OCZ RevoDrive 3 X2 на нашем сайте можно было заметить, что установив его не в самую современную платформу (Socket 1366) и к тому же не в самый производительный слот на материнской плате, можно добиться того, что накопитель будет работать лишь в половину от своих реальных возможностей. Теперь же перед вами результаты тестирования улучшенной версии этой модели – OCZ RevoDrive 3 X2 Max IOPS объемом 480 Гбайт. От предшественника она отличается ровно тем же, чем OCZ Vertex 3 Max IOPS отличается от своего обычного варианта OCZ Vertex 3 – использованием более быстрых микросхем флэш-памяти MLC Toggle Mode NAND.

Ограничения пропускной способности интерфейса

Независимо от применяемого контроллера флэш-памяти, скорость чтения почти всех современных SSD накопителей с интерфейсом SATA ограничена его пропускной способностью. А в случае с хорошо сжимаемыми данными и использованием накопителя с контроллером SandForce, поддерживающим их сжатие, скорость записи также оказалась ограничена интерфейсом. До перехода на интерфейс SATA 6 Гбит/с «потолком» для быстрых SSD была скорость около 275-280 Мбайт/с, а с появлением устройств, поддерживающих новый интерфейс, она возросла вдвое, то есть до 550-560 Мбайт/с.

Перевод гигабитов в мегабайты дает нам теоретическую цифру 768 Мбайт/с, но на практике ни один SSD не в состоянии достичь даже 600 Мбайт/с. Это происходит потому, что часть пропускной способности занимает служебная информация, передающаяся вместе с данными пользователя. Кроме этого существуют определенные задержки при работе с флэш-памятью (латентность) и с буфером из оперативной памяти (или внутренним буфером контроллера). В случае контроллера SandForce к этому еще прибавляется время, необходимое на упаковку или распаковку данных. А в случае использования RAID-массива (как внешнего, то есть из нескольких раздельных устройств, так и внутреннего – в пределах одного накопителя) ко всему прочему добавляются еще и задержки, вносимые RAID-контроллером.





Преодолеть это ограничение можно только путем использования более быстрого интерфейса для подключения накопителей. Интерфейс SAS-2 тут не поможет, поскольку он ограничен все теми же 6 Гбит/с. Интерфейс HSDL так и не получил распространения и развития за пределами одного-единственного продукта с его поддержкой – OCZ Ibis. А более скоростные версии SATA и SAS с пропускной способностью 12 Гбит/с все еще находятся в стадии разработки. В итоге, если не считать варианта с объединением нескольких устройств в RAID-массив, остается только один вариант наращивания скорости SSD – применение в качестве интерфейса PCI Express.

Накопители с интерфейсом PCI Express существуют уже не первый год, но почти все игроки на этом сегменте рынка ориентируют свои продукты на корпоративный сектор для использования в центрах хранения и обработки данных. Со скоростью у таких накопителей все в порядке, но цена на них обычно начинается от нескольких тысяч долларов и может доходить до $100 000 за Fusion-io ioDrive Octal.

Запредельная стоимость – не единственный фактор, сдерживающий применение подобных устройств в персональных компьютерах. Еще одна причина в том, что далеко не все корпоративные SSD накопители с интерфейсом PCI Express можно использовать как загрузочные устройства. Это делает их практически бесполезными для тех, кто хочет ускорить работу операционной системы, а не просто получить быстрое хранилище для своих файлов.

Среди SSD накопителей с интерфейсом PCI Express, ориентированных на потребительский рынок (для энтузиастов и профессиональных пользователей), на данный момент можно выделить только OWC Mercury Accelsior, PhotoFast G-Monster PowerDrive и серию RevoDrive у OCZ Technology. Если сравнивать близкие по емкости модели, то первый в этом списке примерно вдвое проигрывает по скорости OCZ RevoDrive 3 X2 из-за интерфейса PCI-E x2, а второй хоть и отличается лучшими характеристиками (PCI-E x8 и набортный кэш), но за них приходится расплачиваться более высокой ценой. Кроме того, в большинстве случаев у тех, кто хочет сделать покупку подобного накопителя, не заказывая его из другой страны через интернет, никакого выбора просто нет – в лучшем случае в наличии найдется что-нибудь из линейки OCZ RevoDrive, причем многие российские магазины не могут предложить даже их.

Характеристики

Характеристики SSD накопителя перечислены в таблице:

Производитель
OCZ Technology
МодельRevoDrive 3 X2 Max IOPS 480 Gb
Part numberRVD3MIX2-FHPX4-480G
Контроллер флэш-памяти4 x SandForce SF-2281
Флэш-память64 x 8 Гбайт Toshiba TH58TAG6D2FBA49 32-nm Toggle Mode MLC NAND Flash
Буферная памятьВстроенная в контроллер Sand Force SF-2281
Поддержка RAIDВстроенный RAID0 из четырех SSD-накопителей
Контроллер RAIDOCZ SuperScale Storage Controller
(Marvell 88SE9485 6Gb/s SAS/SATA IO Controller)
Объем, Гбайт480 доступный пользователю и 512 фактический
Заявленная скорость линейного чтения, Мбайт/сдо 1600
Заявленная скорость линейной записи, Мбайт/сдо 1500
Заявленная скорость случайной записи блоками 4 Кбайт, IOPS240 000
Заявленная скорость случайной записи блоками 4 Кбайт, Мбайт/с938
ИнтерфейсPCI Express x4 2.0
Поддержка операционных системWindows 7 x86/x64
Поддержка TRIMНет*
Поддержка SMARTДа
Поддержка VCA 2.0Да
Энергопотребление, Вт13.5 в покое и 14.3 под нагрузкой
Наработка на отказ (MTBF)1 000 000 часов
Диапазон рабочих температур, °Сот 0 до +70
Размеры, мм167x98x22
Вес, г185
Гарантия3 года
Цена, USD**от 1188
Цена, руб. **от 45000
* Не исключено добавление поддержки TRIM в будущем после выхода Windows 8 и драйверов для новой операционной системы.
** Указана самая низкая цена, актуальная на момент проведения тестирования.

Упаковка и внешний вид

Дизайн и форма упаковки не изменилась по сравнению с первыми версиями OCZ RevoDrive.

На внешней упаковке из тонкого картона с размерами 275x170x50 мм изображен SSD накопитель и некоторые из его отличительных особенностей:

  • Заявлена втрое более высокая производительность, чем у SSD накопителей с интерфейсом SATA III 6 Гбит/с.
  • Технология OCZ Virtualized Controller Architecture (VCA) 2.0, включающая поддержку TRIM и SMART.
  • Использование контроллера OCZ SuperScale Storage Accelerator, снижающего нагрузку на центральный процессор.





Упомянута возможность использования накопителя в качестве загрузочного, но для этого BIOS материнской платы должен поддерживать возможность загрузки с PCI-E устройств.

250x183  10 KB. Big one: 1500x1100  170 KB 250x183  14 KB. Big one: 1500x1100  254 KB

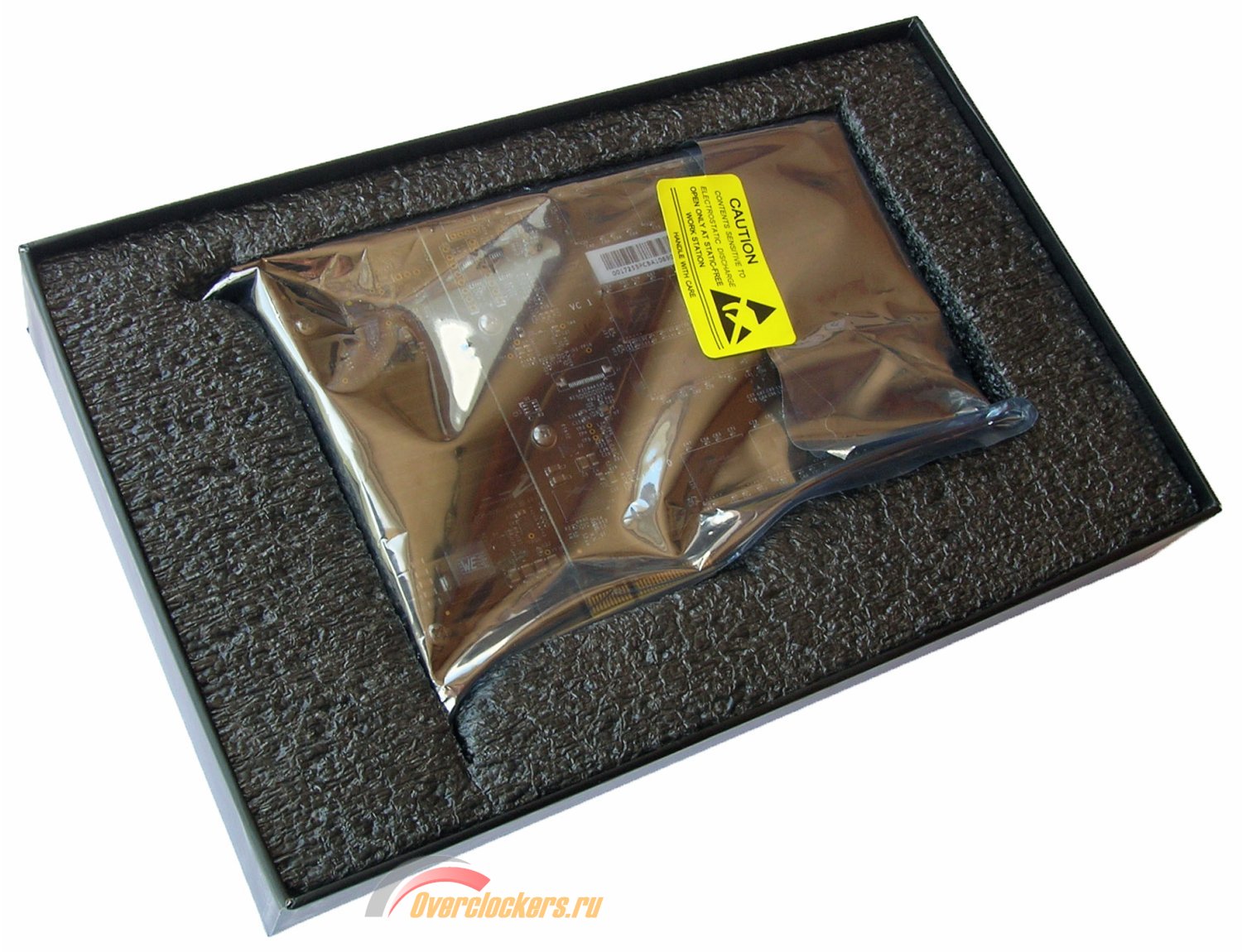

Под внешней упаковкой скрыта еще одна – из более толстого и плотного картона, надежно защищающая устройство от повреждений:

250x192  8 KB. Big one: 1500x1150  110 KB 250x192  13 KB. Big one: 1500x1150  259 KB

Кроме накопителя, в комплект поставки входит диск с драйверами и руководством пользователя на нескольких языках (включая русский) в электронном виде (PDF), а также фирменная наклейка OCZ:

450x307  22 KB. Big one: 1500x1023  144 KB

Накопитель OCZ RevoDrive 3 X2 Max IOPS 480 Гбайт выполнен в виде карты расширения с интерфейсом PCI Express x4 2.0:

450x340  33 KB. Big one: 1500x1133  229 KB

Он состоит из двух печатных плат, соединенных между собой при помощи внутреннего разъема и четырех болтов:

250x175  14 KB. Big one: 1500x1052  274 KB 250x175  14 KB. Big one: 1500x1052  303 KB





На основной плате расположен разъем PCI Express x4 для подключения к материнской плате, RAID-контроллер, два контроллера SandForce SF-2281 и половина (32 из 64) микросхем флэш-памяти:

250x170  16 KB. Big one: 1500x1020  339 KB 250x170  15 KB. Big one: 1500x1020  303 KB

На дочерней плате находятся еще два контроллера SandForce SF-2281 и вторая половина микросхем флэш-памяти:

250x200  20 KB. Big one: 1400x1122  345 KB 250x200  18 KB. Big one: 1400x1122  313 KB

Таким образом на OCZ RevoDrive 3 X2 Max IOPS 480 Гбайт установлено четыре контроллера SandForce SF-2281…

450x319  47 KB. Big one: 1500x966  338 KB

и 480 Гбайт флэш-памяти, набранной 64 микросхемами Toshiba TH58TAG6D2FBA49 32 нм Toggle Mode MLC NAND Flash объемом 8 Гбайт каждая:

450x367  48 KB. Big one: 1500x871  303 KB

Теперь посмотрим, что из себя представляет так называемый «OCZ SuperScale Storage Accelerator». Под радиатором скрывается микросхема с маркировкой OCZ ICT-0262:

450x382  46 KB. Big one: 1500x963  290 KB





Если верить неофициальной информации, это Marvell 88SE9485 6 Гбит/с SAS/SATA IO Controller, который устанавливается не только на накопители OCZ RevoDrive 3 и OCZ RevoDrive 3 X2, но также и на OCZ Z-Drive R4. Этот же RAID-контроллер используется и в некоторых продуктах HighPoint, например, в серии HighPoint RocketRAID 27xx.

Но при этом программы для работы с RAID-контроллерами на основе Marvell 88SE9485 с накопителями OCZ не работают. Причина в том, что компания OCZ переработала BIOS для Marvell 88SE9485 и написала собственные драйверы для своих продуктов. Другими словами «OCZ SuperScale Storage Accelerator» это не контроллер собственной разработки, но и не выдумки маркетологов. Это программная технология, представляющая собой связку из «кастомной» прошивки для RAID-контроллера Marvell и собственных драйверов.

К плюсам такого решения можно отнести появившуюся поддержку мониторинга SMART, а к минусам то, что у OCZ RevoDrive 3 (по сравнению с OCZ RevoDrive) нет доступа к RAID Option ROM, то есть изменение конфигурации внутреннего массива (переключение уровней 0/1/5/10, выбор размера массива и размера stripe) теперь недоступно пользователю. Еще один минус в том, что поддержка операционных систем ограничена одним лишь драйвером для Windows 7 (как 32-бит, так и 64-бит).

Поддержку серверных операционных систем, скорее всего, не стали добавлять, чтобы еще больше разграничить позиционирование продуктов OCZ RevoDrive (workstations) и OCZ zDrive (enterprise) по разным нишам рынка. А на поддержку старых операционных систем, таких как Windows XP, просто не стали тратить ресурсы.

Помимо этого заявлена поддержка технологий TRIM и SCSI Unmap, но на практике ни то, ни другое на OCZ RevoDrive 3 не работает. TRIM не работает по той причине, что OCZ RevoDrive 3 в Windows 7 видится как устройство типа Storport, а не AHCI. А поддержка SCSI Unmap вообще отсутствует в Windows 7.

Возможно, в будущем ситуация изменится к лучшему, если в Windows 8 будет добавлен драйвер с поддержкой TRIM для устройств типа Storport, а OCZ выпустит драйвер для RevoDrive 3 с поддержкой новой операционной системы. Но на данный момент, при использовании OCZ RevoDrive 3 в Windows 7, вместо TRIM можно рассчитывать лишь на работу технологии «сборки мусора» (Garbage Collection), поддерживаемую контроллерами SandForce SF-2281, для которой не требуется какой-либо дополнительной поддержки со стороны драйверов и операционной системы.

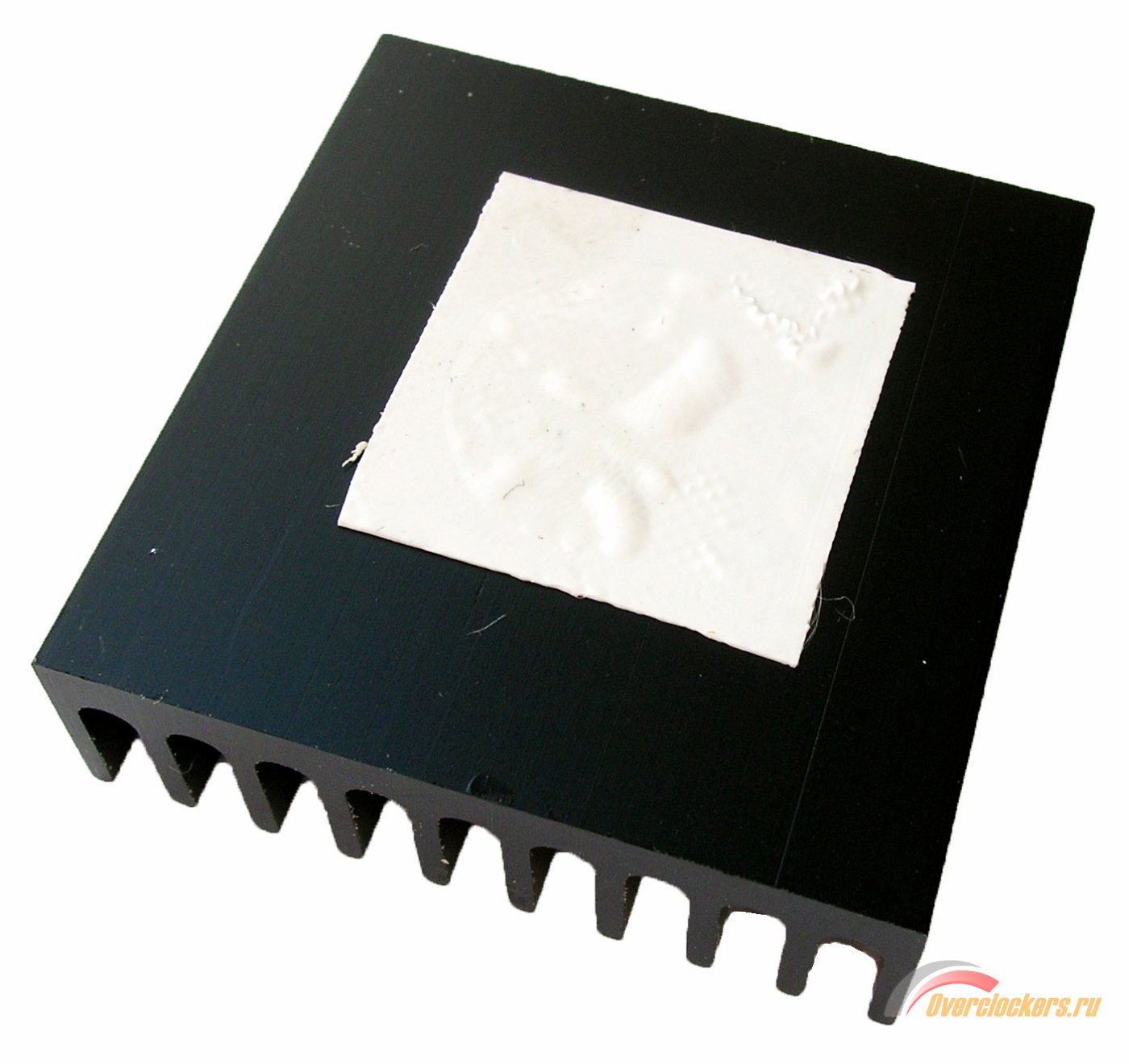

Для охлаждения RAID-контроллера на нем установлен небольшой алюминиевый радиатор черного цвета, в качестве термоинтерфейса на него нанесена обычная белая «липучка»:

250x236  13 KB. Big one: 1400x1320  147 KB 250x236  9 KB. Big one: 1400x1320  134 KB

На обеих половинках накопителя с правого края расположен ряд светодиодов, отображающих текущее состояние устройства (подача питания, наличие активности и ошибок):

450x317  43 KB. Big one: 1500x881  243 KB

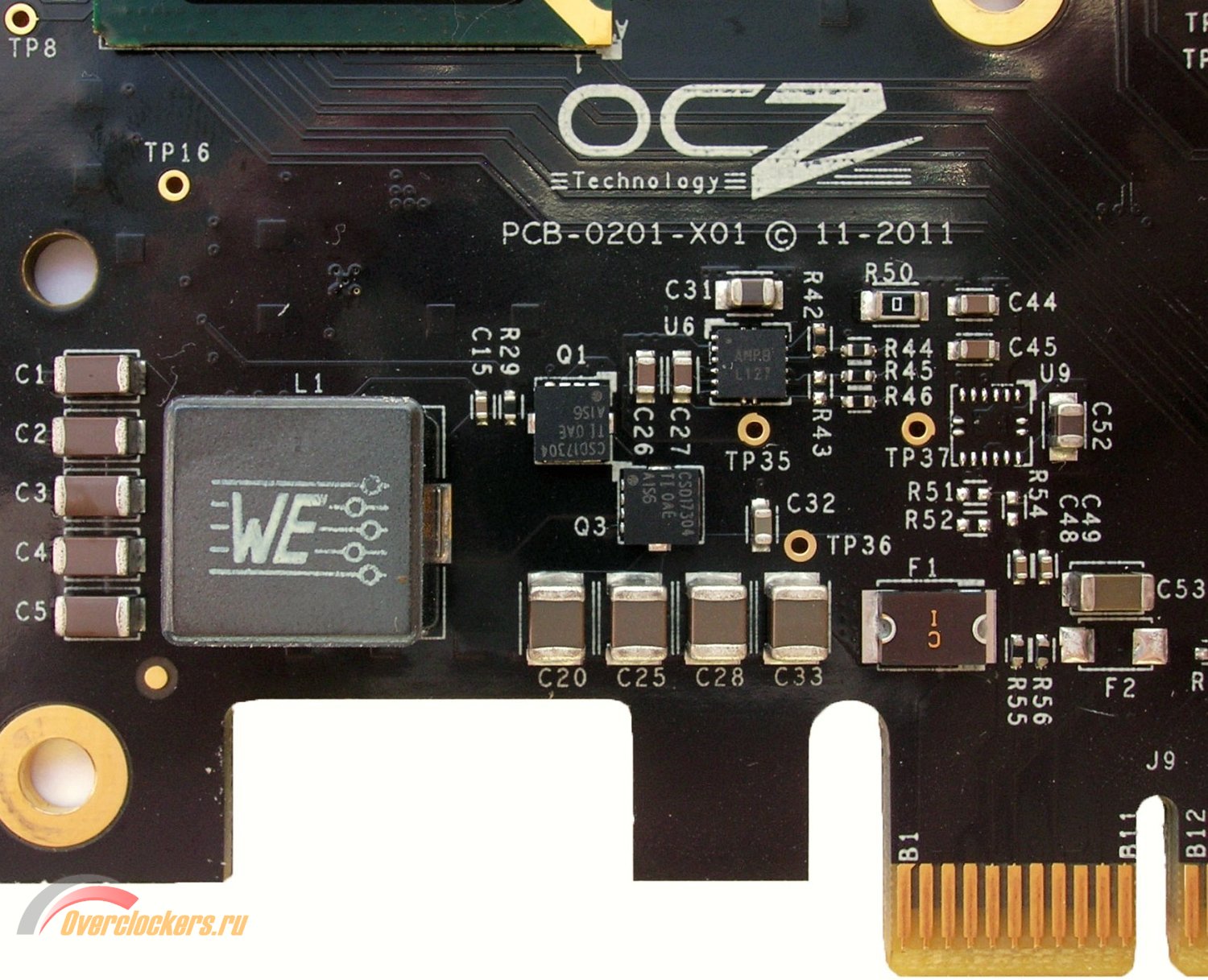

Питание продукт OCZ получает по интерфейсу PCI Express. В системе питания используется программируемый менеджер питания Lattice Semiconductor Power Manager II ispPAC-POWR1014/A, контроллеры напряжения с интегрированным дросселем Enpirion EN6360QI и Enpirion EN6337QI, а также транзисторы Texas Instruments CSD17304Q3.

250x203  17 KB. Big one: 1500x1217  313 KB 250x203  21 KB. Big one: 1500x1217  394 KB

Для хранения прошивки RAID-контроллера Marvell 88SE9485 используется микросхема Winbond 25X40BV.
