Близнецы. Обзор и тестирование материнских плат ASRock Z77 Pro3 и ASRock Z75 Pro3

Оглавление

Вступление

Давненько в рамках лаборатории не изучались бюджетные платы, пора заполнять пробелы. В данном материале речь пойдет о двух материнских платах LGA 1155 стоимостью чуть менее $100 - об ASRock Z75 Pro3 и ASRock Z77 Pro3.

Между наборами системной логики Intel Z77 и Intel Z75 разница невелика: у последнего отсутствует возможность работы графических адаптеров с идущими от процессора линиями PCI-E по формуле 8+4+4, нет поддержки технологии Intel Smart Response. Есть ли еще, помимо вышеприведенных, какие-либо отличия между предоставленными на тестирование продуктами? Именно это я и постараюсь выяснить в ходе обзора.

Начнем его, как обычно, с упаковки и комплекта поставки.

Упаковка и комплектация

337x450  69 KB. Big one: 1500x2001  391 KB

Дизайн коробок выдержан в стиле, аналогичном всем остальным материнским платам ASRock на базе наборов системной логики Intel седьмой серии. В центре внимания изображены три пятерки, указывающие на поддержку технологий XFast USB 5x, XFast LAN 5x, и XFast RAM 5x.

305x450  76 KB. Big one: 1500x2213  577 KB

Оформление обратной стороны оригинальностью не отличается: здесь продолжено описание примененных технологий, а также приведены списки наград продукции ASRock. Из информативности – лишь изображение платы в левом верхнем углу коробки.





При открытии упаковок обеих материнских плат взгляду предстает комплект поставки на отдельном картонном поддоне:

450x175  46 KB. Big one: 1500x582  166 KB

Комплект идентичен для обеих моделей, в него входит:

  • Два кабеля SATA;
  • Инструкция по установке;
  • Руководство пользователя;
  • Заглушка на заднюю панель;
  • Диск с программным обеспечением;
  • Рекламные брошюры, одна из которых рассказывает о работе технологий XFast USB 5x, XFast LAN 5x, и XFast RAM 5x, а вторая посвящена технологии Lucid Virtu Universal MVP.
  • Комплект поставки скудный, однако, применимо к бюджетным продуктам, это простительно. Разве что не лишним было бы большее количество шлейфов SATA.

    Дизайн и особенности плат

    Если протестированная ранее ASRock Z77 Pro4 со своими размерами в 305x201 мм казалась излишне узкой, то Z77 Pro3 и Z75 Pro3 выглядят еще миниатюрнее, поскольку их габариты составляют 305x191 мм. Напомню, что стандартные размеры форм-фактора ATX - 305х244 мм.

    409x450  104 KB. Big one: 2000x2198  877 KB

    Как можно видеть по фотографиям выше, материнские платы полностью идентичны, отличить их можно разве что по надписи с названием над верхним графическим слотом. Помимо уменьшения размеров, по сравнению с Z77 Pro4 отсутствует пара дополнительных портов SATA 6 Гбит/с, в остальном оснащение плат близко.

    Единственное отличие Z77 Pro3 от Z75 Pro3 – набор системной логики:

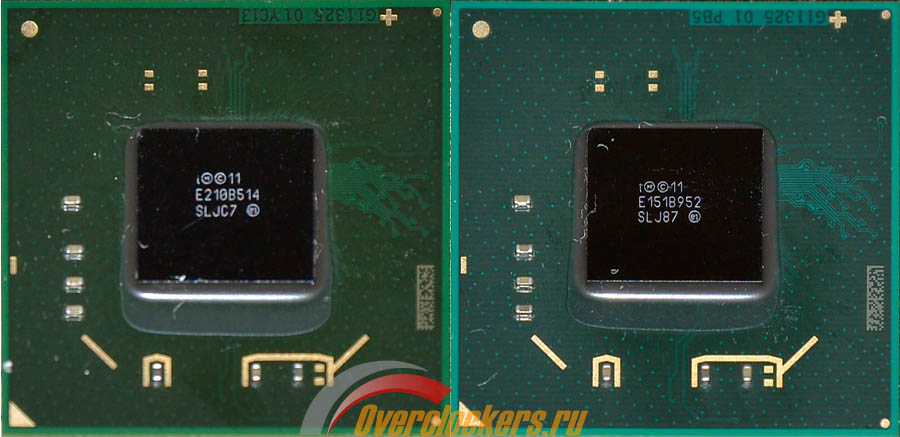

    450x219  44 KB. Big one: 900x437  87 KB





    На фотографии слева – Intel Z77, на снимке справа – Intel Z75. Так как платы идентичны, отсюда и далее не буду мучать читателя парными фотографиями, рассмотрев дизайн на примере Z77 Pro3.

    450x295  67 KB. Big one: 1500x982  308 KB

    С обратной стороны платы каких-либо элементов не видать, за исключением пары драйверов в преобразователе питания CPU. Тут же можно увидеть, что используется процессорный разъем производства Foxconn.

    Расположение элементов:

    317x450  22 KB. Big one: 1227x1744  95 KB

    Показать легенду

    Под DDR3 память распаяно четыре слота, которые оборудованы защелками с обеих сторон:

    450x317  64 KB. Big one: 1500x1058  237 KB





    Поскольку верхним/первым разъемом расширения является PCI-E X1, а графический PCI-E X16 расположен на высоте второго слота, то установленная в систему видеокарта не повлияет на доступ к модулям оперативной памяти. Использование защелок с обеих сторон – правильное решение.

    Производителем заявлены режимы работы DDR3 1066 / 1333 / 1600 / 1866 (разгон) / 2133 (разгон) / 2400 (разгон) / 2800 МГц (разгон), последние два режима предназначены для процессоров Ivy Bridge, и для серии Sandy Bridge недоступны. Максимальный поддерживаемый объем памяти в 32 Гбайта говорит о поддержке платой модулей памяти объемом 8 Гбайт.

    Для активации Dual Channel режима необходимо устанавливать планки памяти через один, то есть либо в слоты 1/3, либо в слоты 2/4. Для обеспечения наибольшей совместимости памяти и стабильности в разгоне рекомендуется устанавливать пару модулей в слоты 2/4.

    Конфигурация слотов расширения:

    436x450  117 KB. Big one: 1453x1500  506 KB

    Слоты сверху вниз:

    • PCI-E X1;
    • PCI-E X16;
    • Пустое пространство;
    • Пустое пространство;
    • PCI-E X4;
    • PCI;
    • PCI.

    На материнской плате нашлось место для пяти разъемов расширения, которые расположены на пространстве семи слотов (семь - максимальное число для форм-фактора АТХ). Свободное пространство находится под верхним графическим разъемом (PCI-E X16). Если проводить параллели с другими системными платами ASRock, то у наиболее близкой модели – Z77 Pro4 конфигурация отличается лишь дополнительным слотом PCI.

    Что интересно: несмотря на явную бюджетность продукта, конфигурация слотов расширения более продумана, чем у той же Fatal1ty Z77 Performance – они отличаются расположением PCI-E X1, который на Z77 Pro3/Z75 Pro3 расположен над верхним графическим портом. Это позволяет задействовать слот независимо от размеров и количества графических адаптеров, а также облегчает доступ к модулям оперативной памяти.

    Telegram-канал @overclockers_news - это удобный способ следить за новыми материалами на сайте. С картинками, расширенными описаниями и без рекламы.
    Страница 1 из 4
