Возможности BIOS Setup
Как и в случае с другими материнскими платами ASUS LGA 1155, меню UEFI разделено на два отдельных подраздела, EZ Mode и Advanced Mode. В отличие от других моделей, на платах серии ROG основным разделом сразу открывается Advanced Mode, так что уделять внимание более простому режиму не станем. Что интересно, сразу при входе в UEFI пользователь попадает в меню настроек разгона под названием Extreme Tweaker:
реклама

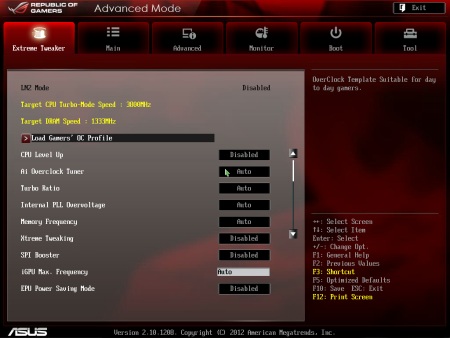

В верхней части меню размещены настройки авторазгона, которые не представляют особого интереса, а вот ниже собраны уже ручные настройки.
Помимо привычных по другим материнским платам функций и возможностей есть и интересные вещи, такие как Xtreme Tweaking и SPI Booster. При помощи Xtreme Tweaking устраняются проблемы с производительностью в 3DMark 2001, а опция SPI Booster, как можно понять из названия, предназначена для увеличения производительности в тесте Super Pi.

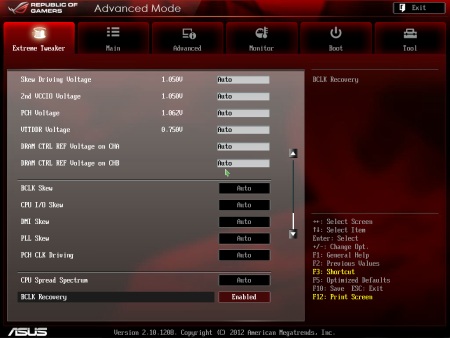

В диковинку видеть блок настроек, ответственных за установку задержек для различных шин:
|
|
BCLK Skew |
|
CPU I/O Skew |
|
DMI Skew |
|
PLL Skew |
|
PCH CKL Driving |
|
Забегая вперед, отмечу, что с подбором данных настроек можно слегка отодвинуть предел разгона платы по базовой частоте, к примеру, при значении BCLK Skew -4 и CPU I/O Skew -2 максимальный разгон стендового процессора i7-2600K по базовой частоте составил 105.2 МГц, против 105 МГц у большинства других материнских плат.

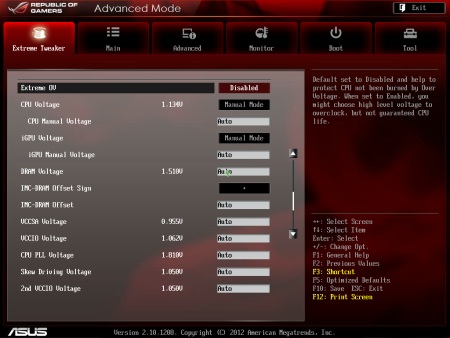

По сравнению с другими платами ASUS на базе Intel Z77 заметно шире стал перечень регулируемых напряжений. Приведу в виде таблицы полный список доступных для изменения напряжений, в порядке их расположения в меню BIOS’а:
|
значение, В |
значение, В |
напряжения, В |
CPU Vcore |
|
|
|
iGPU Voltage |
|
|
|
DRAM Voltage |
|
|
|
IMC-DRAM Offset |
|
|
|
VCCSA Voltage |
|
|
|
VCCIO Voltage |
|
|
|
CPU PLL Voltage |
|
|
|
Skew Driving Voltage |
|
|
|
2nd VCCIO Voltage |
|
|
|
PCH Voltage |
|
|
|
VTTDDR Voltage |
|
|
|
DRAM CTRL REF Voltage on CHA |
|
|
|
DRAM CTRL REF Voltage on CHB |
|
|
|
реклама
Непонятно, в чем разница между напряжениями VCCIO Voltage и 2nd VCCIO Voltage, неясно предназначение меню Skew Driving Voltage, в остальном же перечень доступных настроек не может не радовать. Отдельно следует отметить возможность управления значением IMC-DRAM Offset, что позволяет «обмануть» контроллер памяти процессора. К примеру, можно выставить напряжение питания памяти 1.8 В, в то время как контроллер будет уверен, что установлено значение 1.6 В. Данная настройка позволит избежать возможного возникновения проблем с троттлингом памяти.

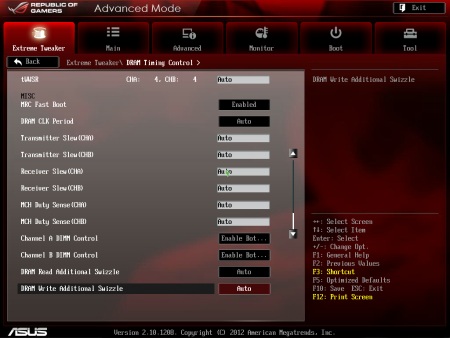

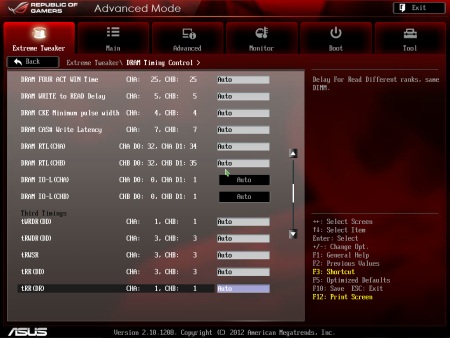

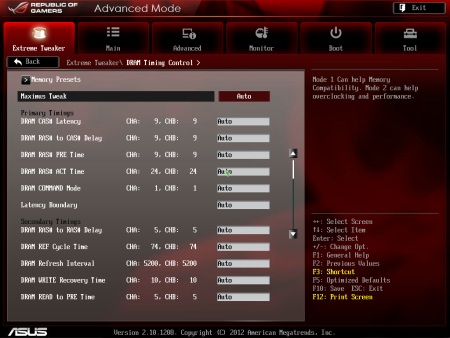

Часть настроек разгона скрыта в подразделах. Так, настройки памяти сконцентрированы в подразделе DRAM Timing Control:
В строке меню Maximus Tweak можно выбрать один из двух режимов работы системы, один ориентирован на обеспечение максимальной совместимости, а второй на достижение максимальных результатов производительности. Отмечу, что при серьезном разгоне система стабильно функционировала только в режиме Mode 1.
Список доступных для изменения настроек/таймингов памяти, в порядке их расположения в меню BIOS’а:
|
значение |
значение |
|
||
DRAM CAS# Latency |
|
|
DRAM RAS# to CAS# Delay |
|
|
DRAM RAS# PRE Time |
|
|
DRAM RAS# ACT Time |
|
|
DRAM COMMAND Mode |
|
|
Latency Boundary |
|
|
|
||
DRAM RAS# to RAS# Delay |
|
|
DRAM REF Cycle Time |
|
|
DRAM Refresh Interval |
|
|
DRAM WRITE Recovery Time |
|
|
DRAM READ to RPE Time |
|
|
DRAM FOUR ACT WIN TIME |
|
|
DRAM WRITE to READ Delay |
|
|
DRAM CKE Minimum pulse width |
|
|
DRAM CAS# Write Latency |
|
|
DRAM RTL (CHA) |
|
|
DRAM RTL (CHB) |
|
|
DRAM IO-L (CHA) |
|
|
DRAM IO-L (CHB) |
|
|
|
||
tWRDR (DD) |
|
|
tRWDR (DD) |
|
|
tRWSR |
|
|
tRR (DD) |
|
|
tRR (DR) |
|
|
tRRSR |
|
|
tWW (DD) |
|
|
tWW (DR) |
|
|
tWWSR |
|
|
|
||
MRC Fast Boot |
|
|
DRAM CLK Period |
|
|
Transmitter Slew (CHA) |
|
|
Transmitter Slew (CHB) |
|
|
Receiver Slew (CHA) |
|
|
Receiver Slew (CHB) |
|
|
MCH Duty Sense (CHA) |
|
|
MCH Duty Sense (CHB) |
|
|
Channel A DIMM Control |
|
|
Channel B DIMM Control |
|
|
DRAM Read Additional Swizzle |
|
|
DRAM Write Additional Swizzle |
|

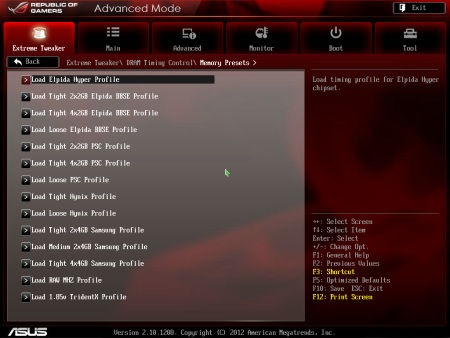

Любителям глубокого изучения настроек есть где разгуляться, для более ленивых предназначен подраздел Memory Presets, где собраны профили настроек разгона для наиболее известных микросхем:
В перечне профилей есть все популярные среди оверклокеров микросхемы памяти. Дабы упростить жизнь пользователей материнских плат, не принадлежащих к серии ROG, приведу таблицу настроек всех доступных профилей памяти:
|
Hyper Profile |
|
|
|
|
|
|
|
|
|
|
|
|
|
DRAM CAS# Latency |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
DRAM RAS# to CAS# Delay |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
DRAM RAS# PRE Time |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
DRAM RAS# ACT Time |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
DRAM COMMAND Mode |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Latency Boundary |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
DRAM RAS# to RAS# Delay |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
DRAM REF Cycle Time |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
DRAM Refresh Interval |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
DRAM WRITE Recovery Time |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
DRAM READ to RPE Time |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
DRAM FOUR ACT WIN TIME |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
DRAM WRITE to READ Delay |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
DRAM CLK Period |
|
|
|
|
|
|
|
|
|
|
|
|
|
|

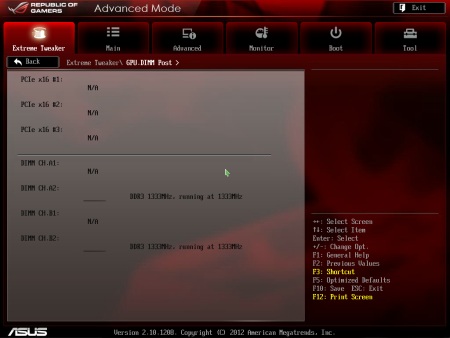

Вторым подразделом в Extreme Tweaker является меню GPU.DIMM Post:
реклама
Данное меню носит сугубо информационный характер, тут можно узнать о задействованных графических слотах и об установленных модулях оперативной памяти.

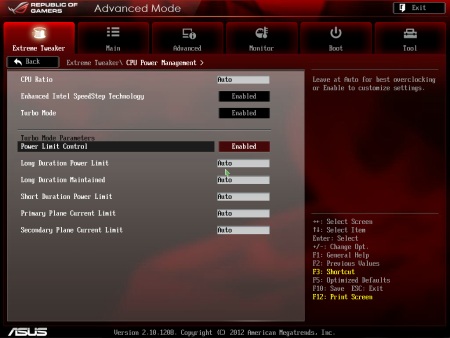

Следующим подразделом Extreme Tweaker является CPU Power Management:
Здесь присутствуют настройки ограничения кратковременного и долговременного потребления процессора для работы технологии Turbo Mode. Что примечательно – в отличие от других материнских плат ASUS, на платах линейки ROG присутствует строка меню Power Limit Control, через которую можно выключить все ограничения.

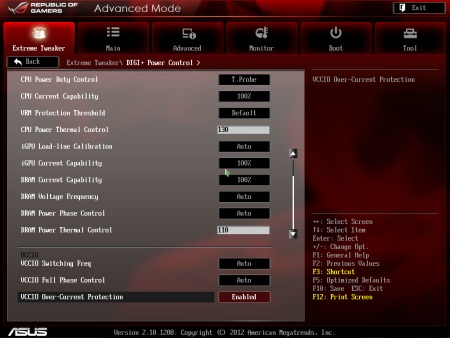

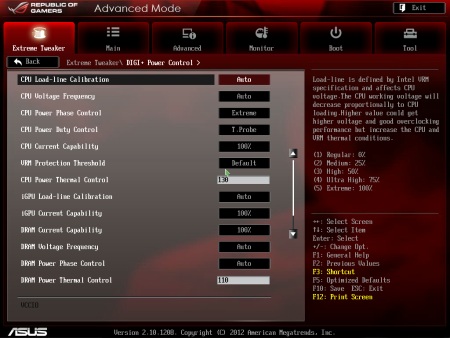

Последним подразделом Extreme Tweaker является DIGI+ Power Control:

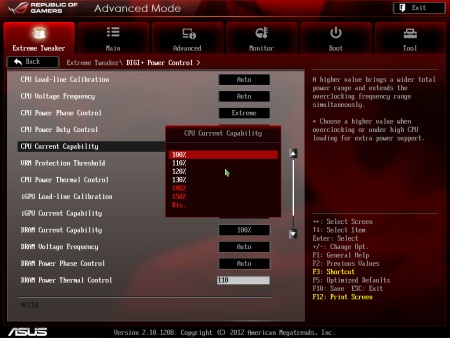

В нем собраны все настройки, касающиеся работы преобразователей питания. В том числе: настройки Load-line Calibration для напряжений питания процессора и встроенной графики, управление активностью фаз питания в преобразователях питания CPU, памяти и CPU VTT, управление различными защитами преобразователей, ограничивающих как ток потребления системы, так и температурный режим силовых элементов. Тут же всплыла еще одна особенность плат серии ROG – можно не просто задать предел потребления процессора, но и полностью выключить защиту преобразователя по току:
В общем, материнская плата не отказывает пользователю в разнообразных возможностях убить систему.
На этом меню Extreme Tweaker, посвященное настройкам разгона заканчивается, с остальными меню можно ознакомиться при помощи видеоролика ниже.
Видеозапись процедуры старта системы.
В целом, за исключением ROG-овских темно-красных тонов оформления меню придраться не к чему
Управление вентиляторами
В данном подразделе статьи можно ознакомиться с возможностями материнской платы в плане управления оборотами вентиляторов.

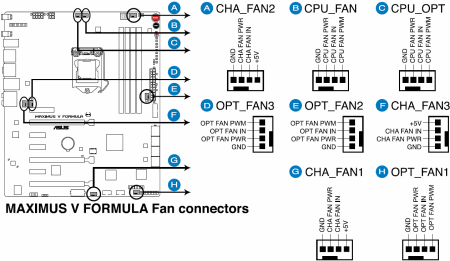

Расположение разъемов для подключения вертушек на ASUS Maximus V Formula:
В сумме у платы восемь разъемов для подключения, все они - 4-pin, то есть должны быть с поддержкой ШИМ-управления скорости вращения.

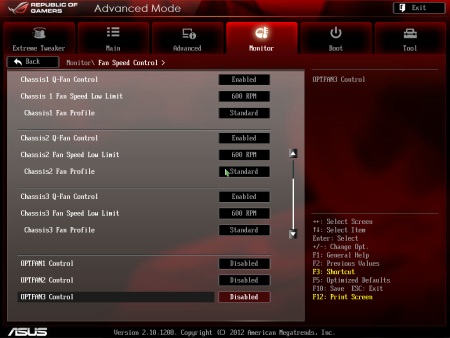

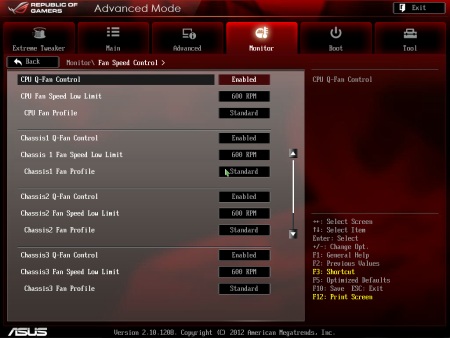

Настройки по управлению оборотами вентиляторов содержатся в разделе UEFI Monitor/Fan Speed Control:
Как и в случае с другими материнскими платами ASUS, разъемы CPU_FAN и CPU_OPT совмещены, а для разъемов CHA_FAN1-3 и OPT_FAN1-3 доступно раздельное управление.
Для автоматической регулировки скорости вращения крыльчатки вентиляторов присутствуют профили Standard/Silent/Turbo, есть и ручной режим, где раскрываются дополнительные настройки. В последних задаются значения минимальной и максимальной скорости вращения, а также температура ЦП, при которой они достигаются.
В случае с процессорным вентилятором диапазон доступных значений «Duty Cycle» - от 20 до 100%, диапазон задаваемых температур ЦП - от 20 до 75 градусов. В случае с CHA_FAN диапазон доступных значений «Duty Cycle» - от 60 до 100%, нижняя планка температуры CPU зафиксирована на 40 градусах, а верхняя регулируется до 75. В случае с OPT_FAN доступны значения «Duty Cycle» от 50 до 90% и диапазон температур от 25 до 90 градусов.
Отдельно отмечу, что скорость вращения вентиляторов в разъемах OPT_FAN1-3 зависит не от температуры процессора, а от показаний термопар, которые можно подключить к материнской плате (в комплект поставки не входят).
Проверка возможностей регулировки оборотов производилась для вентиляторов Scythe Ultra Kaze 2000 (3-pin) и Zalman ZP1225ALM (4-pin) с каждым из разъемов.
Регулировка средствами UEFI:
|
Scythe Ultra Kaze 2000 (3-pin), об/мин. |
Zalman ZP1225ALM (4-pin), об/мин. |
CPU_FAN |
|
|
CPU_OPT |
|
|
CHA_FAN1 |
|
|
CHA_FAN2 |
|
|
CHA_FAN3 |
|
|
OPT_FAN1 |
|
|
OPT_FAN2 |
|
|
OPT_FAN3 |
|
|
Регулировка средствами FAN Xpert 2:
|
Scythe Ultra Kaze 2000 (3-pin), об/мин. |
Zalman ZP1225ALM (4-pin), об/мин. |
CPU_FAN |
|
|
CPU_OPT |
|
|
CHA_FAN1 |
|
|
CHA_FAN2 |
|
|
CHA_FAN3 |
|
|
OPT_FAN1 |
|
|
OPT_FAN2 |
|
|
OPT_FAN3 |
|
|
В разъемах CPU_FAN и CPU_OPT доступно управление оборотами только 4-pin вентиляторов, 3-pin вентиляторы будут постоянно работать на максимальной скорости. Разъемы CHA_FAN и OPT_FAN универсальны, поддерживают регулировку скорости вращения как для 3-pin, так и для 4-pin вентиляторов.
Исходя из замеров, вырисовывается вывод, что средствами программного обеспечения FAN Xpert 2 диапазон регулировки вентиляторов шире, нежели в случае с настройками UEFI. При этом утилита FAN Xpert 2 выбирает доступные для изменения диапазоны скоростей вращения для каждой вертушки в отдельности на основании отдельного тестирования, где проверяется уровень оборотов, при котором вентилятор останавливается, и уровень напряжения, необходимый для его старта.
