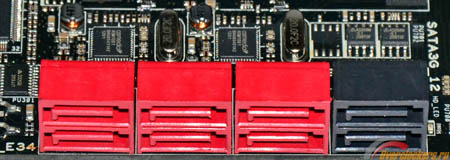

Недалеко от правого нижнего угла системной платы расположено восемь портов SATA:
Что интересно – рядом с портами (на фотографии справа от черных портов) расположен индикатор активности HDD, при работе с открытым стендом вещь полезная, особенно в бенчмаркинге. Хотя на некоторых других материнских платах можно встретить индикацию активности HDD на подсветке кнопки Reset, что чуть удобнее.
Шесть портов относятся к стандарту SATA 6 Гбит/с, еще два порта - к стандарту SATA 3 Гбит/с, при этом от набора системной логики задействовано лишь четыре порта из восьми. Четыре дополнительных порта SATA 6 Гбит/с реализованы при помощи двух микросхем ASMedia ASM1061.

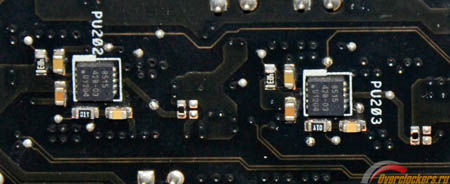

На ASUS Maximus V Formula в наличии шесть портов USB 3.0, четыре из которых обеспечиваются Intel Z77, и еще два при помощи дополнительного контроллера ASMedia ASM1042:
реклама

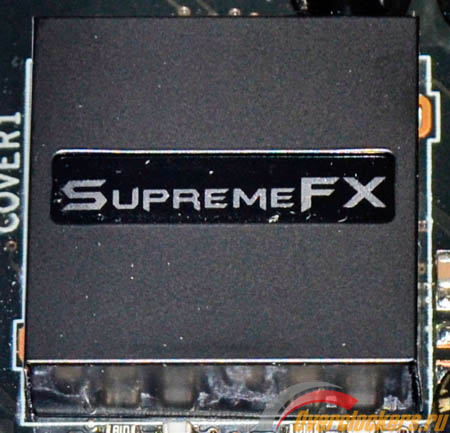

Микросхема звукового кодека накрыта крупной крышкой с надписью SupremeFX:
Если верить схеме платы из руководства пользователя, то под ней установлен кодек Realtek ALC898, а верхняя крышка и дорожка с подсветкой – не более чем обычные украшательства.
В качестве сетевого контроллера используется Intel WG82579V:

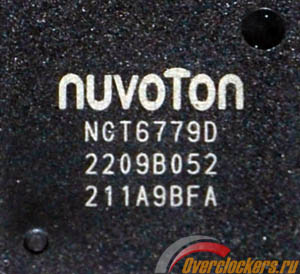

В качестве Multi-IO применена микросхема Nuvoton NCT6779D:

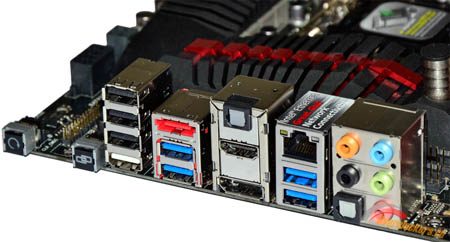

На задней панели ASUS Maximus V Formula расположены:
реклама
- Одна кнопка USB BIOS Flashback;
- Одна кнопка ASUS ROG Connect;
- Четыре USB 2.0, включая порт для ROG Connect;
- Четыре USB 3.0;
- Один разъем DisplayPort;
- Один разъем HDMI;
- Один разъем eSATA 3 Гбит/с;
- Один порт LAN;
- Оптический выход S/PDIF;
- Пять аудио входов/выходов 3.5 мм mini-jack.
Из-за пустого пространства между кнопками USB BIOS Flashback и ASUS ROG Connect конфигурация задней панели выглядит немного непривычно, поскольку пустое пространство предназначено для установки дочерней платы с модулями Wi-Fi и Bluetooth. Из неудобств: на плате отсутствует поддержка интерфейса IEEE 1394, нет портов DVI и D-Sub, в остальном компоновка разъемов на задней панели должна удовлетворить большинство пользователей.

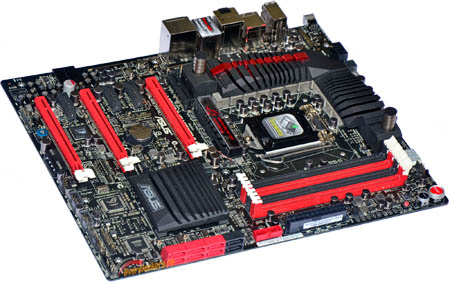

Фотография материнской платы, позволяющая оценить высоту компонентов:
Система охлаждения
Система охлаждения ASUS Maximus V Formula состоит из двух радиаторов, один отводит тепло от силовых элементов преобразователей питания процессора и встроенного графического ядра, второй - от Intel Z77.

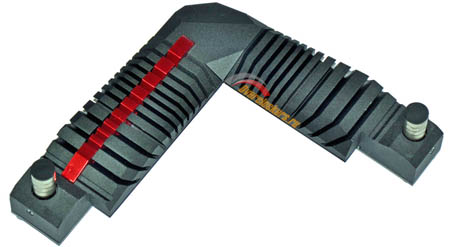

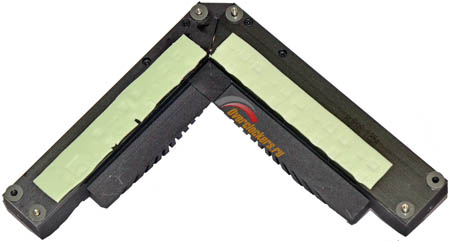

Размер радиатора преобразователя питания внушителен:
Он оснащен штуцерами для подключения контура жидкостного охлаждения. С учетом направленности платы на экстремальный разгон можно предположить, что подобное охлаждение может применяться не только в качестве улучшения теплоотвода, но и как защита платы от промерзания при долговременных тестах с жидким азотом.
Применена термопрокладка средней толщины, проблем с контактом силовых элементов и теплорассеивателя нет, что немудрено при использовании крепления через прижимную пластину.

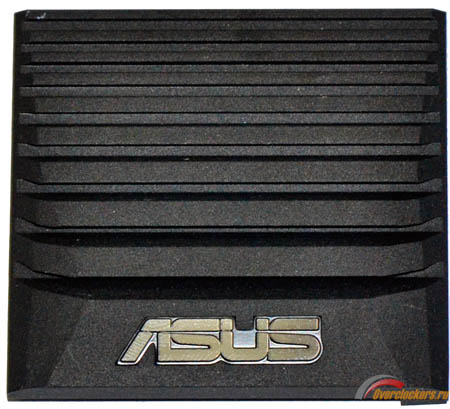

Радиатор, установленный на Intel Z77, также не может похвастать миниатюрностью:
Для используемого чипсета его должно хватить с большим запасом.
реклама

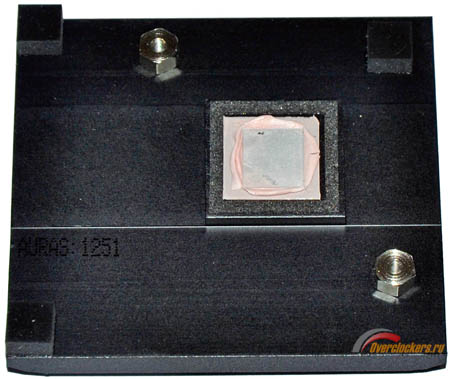

В качестве термоинтерфейса применено вещество, похожее по консистенции на «жвачку».

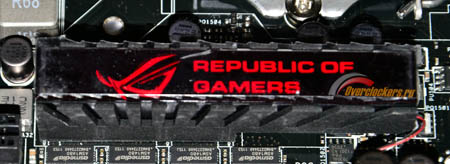

За еще один радиатор системы охлаждения можно ошибочно принять металлическую конструкцию под процессорным разъемом:

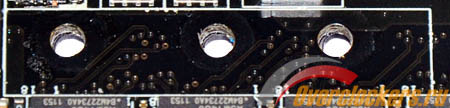

На деле же, данный «радиатор» выполняет лишь декоративную функцию, под ним ничего нет, только три отверстия для крепления:
Проверка эффективности системы охлаждения была произведена для режима частоты работы процессора 4893 МГц/ 1.487 В.
В качестве системы охлаждения ЦП использовался Zalman CNPS10X Performa, однако потоки воздуха (от него к радиаторам системы охлаждения материнской платы) были перекрыты настолько, насколько это было возможно, чтобы симулировать работу системы при отсутствии активного охлаждения системы питания. Замер температур осуществлялся при помощи термопары K-типа и мультиметра Mastech MY64, температура воздуха в помещении на момент замера ~22-23 градуса по Цельсию.
|
в простое |
под нагрузкой |
Радиатор преобразователя питания |
|
|
Радиатор системной логики |
|
|
Как видно по результатам замеров, запас по температурам у материнской платы большой, радиатор преобразователя питания прогрелся всего до 56 градусов, даже несмотря на отсутствие обдува.
Система питания
Преобразователь питания процессора выполнен по схеме 8+4+2+1. Восемь фаз отведено под питание CPU VCore, четыре - под питание IGPU, две фазы - для питания CPU VTT, одна фаза - для питания VCCSA.

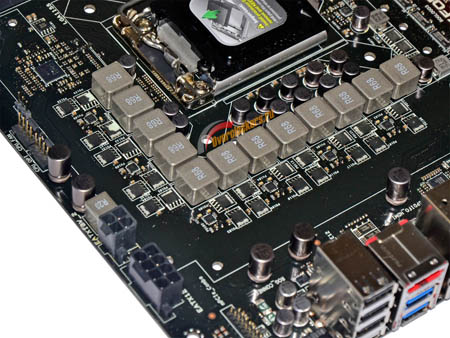

Четыре фазы питания IGPU расположены над процессорным разъемом, восемь фаз VCore расположены слева от него:
Что интересно, в линейке оверклокерских плат ROG производитель не участвует в гонке за количеством фаз, видимо во главе угла не всегда стоит маркетинг и для экстремального разгона надобность в двенадцати-шестнадцати фазах VCore отсутствует. Преобразователь питания напоминает решения, используемые на Z77 Sabertooth и P8Z77-V.

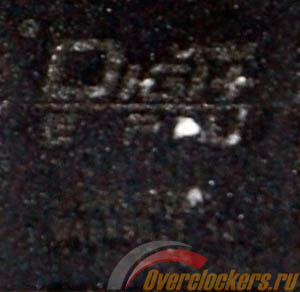

Маркировка ШИМ-контроллера практически нечитаемая:
Разглядеть можно разве что привычную для плат ASUS надпись Digi+. Скорее всего, это International Rectifier IR3567, промаркированный как ASP1000C. Данный контроллер отвечает за питание IGPU и VCore.

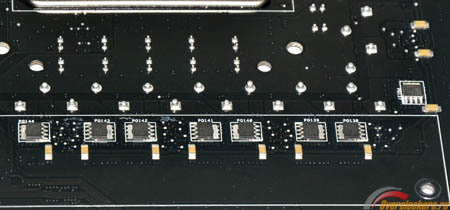

Маркировка драйверов/удвоителей аналогично нечитаемая, вероятнее всего, это IR3598, промаркированные как ASP0A13. На каждую из восьми фаз питания процессора приходится по два NXP PH5030AL и по одному NXP PH7030AL . При этом часть PH5030AL расположена с обратной стороны платы:
В питании IGPU используется по одному PH5030AL и PH7030AL на фазу.

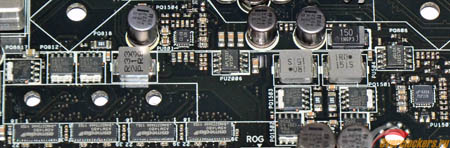

Преобразователи питания CPU VTT и VCCSA расположены под процессорным разъемом:
Двухфазный преобразователь питания CPU VTT построен на базе контроллера uP1606 производства uPI Semiconductor, в качестве транзисторов применены по одному PH5030AL и PH7030AL на фазу. Однофазный преобразователь питания VCCSA построен на базе контроллера с маркировкой CZ-EB, вероятно являющегося продукцией Richtek. В качестве транзисторов - один PH7030AL и пара PH5030AL.

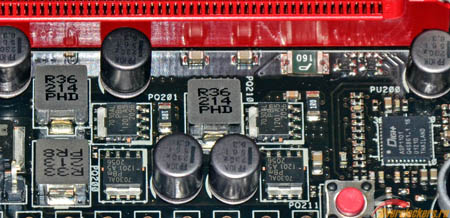

Преобразователь питания памяти двухфазный, он расположен в правом верхнем углу материнской платы:
Используется ШИМ-контроллер с маркировкой ASP1101-A, в качестве транзисторов установлены PH7030AL, по два на каждую фазу. В качестве драйверов - Chil CHL8515, которые расположены с обратной стороны платы.
Технические характеристики
Поддерживаемые процессоры | Intel Socket 1155 for 3rd/2nd Generation Core i7/ Core i5/ Core i3/ Pentium/ Celeron Processors Supports Intel 22 nm CPU Supports Intel 32 nm CPU Supports Intel Turbo Boost Technology 2.0 |
Системная шина, частота | DMI, 5000 МГц |
Системная логика | Intel Z77 |
Оперативная память | 4 x 240-pin DDR3 DIMM, двухканальный режим, до 32 Гбайт при частоте 1066/ 1333/ 1600/ 1866 (разгон)/ 2133 (разгон)/ 2200 (разгон)/ 2400 (разгон)/ 2600 (разгон)/ 2666 (разгон)/ 2800 (разгон) МГц |
Слоты расширения | 1x PCIe 3.0 x16/8 1x PCIe 3.0 x8/x4 1x PCIe 3.0 x4/2.0 x1 1x PCIe 2.0 x4 3x PCIe 2.0 x1 |
Поддержка Multi-GPU | SLI, CrossFireX в конфигурациях до трех графических адаптеров по формуле 3.0 8+4+4. |
Поддержка SATA/RAID | Intel Z77: 2x SATA 6 Гбит/с, 2x SATA 3 Гбит/с RAID 0, RAID 1, RAID 10, RAID 5 2x ASMedia ASM1061: 4x SATA 6 Гбит/с |
Поддержка eSATA | Intel Z77: 1x eSATA 3 Гбит/с |
Поддержка IDE и FDD | Нет |
Сеть | Intel WG82579V Gigabit LAN Wi-Fi 802.11 a/b/g/n Supports dual band frequency 2.4/5 GHz Bluetooth V4.0 Bluetooth V3.0+HS |
Аудио | SupremeFX IV built-in 7.1-Channel High Definition Audio CODEC - Output Signal-to-Noise Ratio (A-Weighted): 110 dB - Output THD+N at 1kHz: 95 dB - TI 6120A2 high fidelity headphone amplifier - Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking Audio Feature: - SupremeFX Shielding™ Technology - Blu-ray audio layer Content Protection - ELNA premium audio capacitors - 1500 uF Audio Power Capacitor - DTS Ultra PC II - DTS Connect - Optical S/PDIF out port(s) at back panel |
USB 2.0 | 8x USB 2.0 (Intel Z77) |
USB 3.0 | Intel Z77: 4x USB 3.0 ASMedia ASM1042: 2x USB 3.0 |
IEEE-1394 | Нет |
Системный мониторинг | Nuvoton NCT6779D |
Питание материнской платы | ATX 24-pin, 8-pin ATX 12V, 4-pin ATX 12V, 4-pin MOLEX |
Разъемы задней панели | 1 x Кнопка USB BIOS Flashback 1 x Кнопка ASUS ROG Connect 4 x USB 2.0, включая порт для ROG Connect 4 x USB 3.0 1 x DisplayPort 1 x HDMI 1 x eSATA 3 Гбит/с 1 x LAN Оптический выход S/PDIF 5 аудио входов/выходов 3.5-мм mini-jack |
Фирменные технологии | ROG Connect: - RC Diagram - RC Remote - RC Poster - GPU TweakIt Extreme Engine Digi+ II: - 8 -phase CPU power design + 4 -phase iGPU power design - 2 -phase Memory power design ROG Extreme OC kit: - Slow Mode - LN2 Mode - EZ Plug ProbeIt UEFI BIOS features: - ROG BIOS Print - GPU.DIMM Post GameFirst II iROG Extreme Tweaker Loadline Calibration USB BIOS Flashback Overclocking Protection: - ASUS C.P.R.(CPU Parameter Recall) ASUS TurboV EVO: - CPU Level Up ASUS EPU: - EPU ASUS Wi-Fi GO! - Wi-Fi GO! Function: DLNA Media Hub, Smart Motion Control, Remote Desktop, Remote Keyboard & Mouse, File Transfer, Capture & Send ASUS Exclusive Features: - AI Suite II - Ai Charger+ - USB Charger+ - USB 3.0 Boost - Disk Unlocker ASUS Quiet Thermal Solution: - ASUS Fan Xpert 2 ASUS EZ DIY: - ASUS O.C. Profile - ASUS CrashFree BIOS 3 - ASUS EZ Flash 2 ASUS Q-Design: - ASUS Q-Shield - ASUS Q-Code - ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED) - ASUS Q-Slot - ASUS Q-DIMM - ASUS Q-Connector |
Размеры, мм | 305 x 257 |
Форм-фактор | Extended ATX. |
