HIS 7870 IceQ Turbo

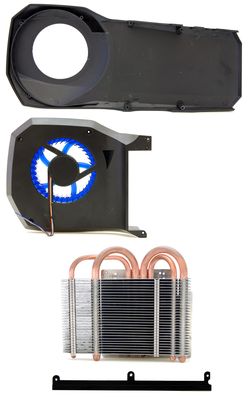

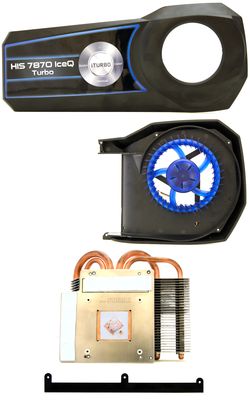

Система охлаждения HIS 7870 IceQ Turbo по числу деталей не уступает решениям MSI. В основании расположен массивный радиатор, состоящий из медной подошвы, тепловых трубок и алюминиевых ребер. Охлаждающая только память пластина образует одно целое с радиатором, и разъединить их нельзя. Под кожухом проходит усиливающая пластина, а сам кожух сильно выпирает за периметр печатной платы, причем именно в том месте, где подсоединяют питающие провода. Но одно дело соединить, гораздо сложнее разъединить. Без сноровки и пальцы сломать можно.
Кожух сложной формы состоит из двух частей. Большая часть исполняет роль направляющей, пересылая воздух в сторону радиатора. Меньшая часть держит турбину и соединяется с другой частью по периметру четырьмя саморезами. Дополнительно конструкция скреплена с основанием радиатора еще четырьмя винтами. Отверстие для захвата воздуха смещено относительно центра, так больше шансов, что соседствующая карта не перекроет пространство.
В сборе система охлаждения внушает уважение. Шутка ли, из-за нее карта выглядит громоздко и занимает два дополнительных слота. А в комплекте прилагается раздвигающаяся трость.
реклама
По фотографии легко понять, насколько топорно сделан радиатор, но это не умаляет его эффективности. Широко расположенные ребра, достаточное количество пайки, толстые тепловые трубки (пара 8 мм и пара 6 мм), специальные выемки под них, крепкое соединение – все эти качества наделяют систему хорошей производительностью и эффективностью. Рассчитана она в основном на низкие обороты турбины, с их ростом КПД сильно не возрастает.
Не совсем понятно, почему производитель не уделяет должного внимания мелочам. Скажем, просто свернув провод по спирали, можно придать карте куда более ухоженный и законченный вид. Только вот с чисткой возникнут серьезные проблемы. Эту систему я разбирал дольше всего. К тому же отделить кожух от радиатора без демонтажа невозможно, здесь могут возникнуть вопросы сохранения гарантии.
Sapphire HD 7870 GHz Edition OC

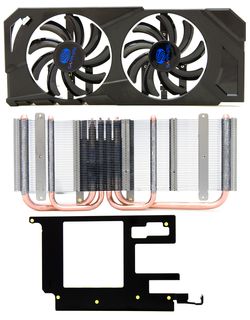

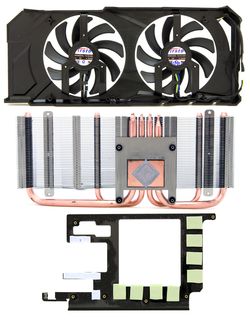

Система охлаждения Sapphire HD 7870 GHz Edition OC состоит из нескольких простых деталей. В центре радиатора расположено крупное медное основание. Внутри него сделано несколько углублений под толстые (8 мм) тепловые трубки, расходящиеся по бокам. Пластина-радиатор силовой части видеокарты и памяти разделена с радиатором. Примечательно, что каждая микросхема памяти снабжена персональной термопрокладкой.
Сверху всю конструкцию накрывает кожух, внутри которого вмонтировано два больших вентилятора, обдувающие, по меньшей мере, 80% всей площади радиатора. А обдувать там есть чего. Фактически придраться к качеству сборки, пайки и конструкции системы охлаждения невозможно. Тепловые трубки по всей площади не только хорошо соприкасаются с ребрами, но и тщательно пропаяны.
реклама
К сожалению, разобрать систему без полного демонтажа невозможно. Да и выдувать пыль между обильно расположенными ребрами будет сложно. Со точки зрения инженера, охлаждение Sapphire HD 7870 GHz Edition OC наиболее рациональное и грамотное, что доказывают температурные тесты. Единственное, что не хватает ей – это силы потока воздуха, попадающего на радиатор микросхем памяти и мосфетов.
Тестовый стенд
- Материнская плата: MSI Z77A-GD65 (Intel Z77, LGA 1155);
- Процессор: Intel Core i7-3770К 4700 МГц (100 МГц х 47 1.35 В) или 1600 МГц во время замера шумности системы охлаждения;
- Система охлаждения: система водяного охлаждения;
- Термоинтерфейс: Arctic Cooling МХ-2;
- Оперативная память: Corsair DDR3 1600 МГц, 2 модуля х 4 Гбайта (7-8-7-20-1T, 1.65 В);
- Жесткий диск: Crucial M4 (CT128M4SSD2), 128 Гбайт;
- Блок питания: Enermax REVOMAX, 1250 Ватт;
- Аудиокарта: ASUS Xonar HDAV 1.3;
- Операционная система: Microsoft Windows 7 x64 SP1;
- Версия драйверов: AMD Catalyst 12.4 плюс последняя версия CAP.
- Шумомер: Center 320;
- Мультиметр: Fluke 289;
- Тарификатор электроэнергии: E305EMG;
- Микрофон: Philips SBC ME570.
Инструментарий и методика тестирования
Для корректного замера температуры и шума использовались описанные далее условия. Помещение, внутри которого располагается система автоматической поддержки климатических условий. В данном случае уровень температуры был установлен на отметке 24°C +/-1°C. За точностью соблюдения заданных параметров наблюдало четыре датчика, один из которых находился в 5 см от вентилятора системы охлаждения видеокарты и был ведущим. По нему происходила основная коррекция температуры в помещении.
Шум измерялся на расстоянии 50 см до видеокарты. Фоновый уровень составлял 22 дБА. В качестве жесткого диска использовался SSD, а блок питания, помпа, радиатор с вентиляторами во время замеров находились за пределами комнаты. На стенде отсутствовали иные комплектующие, издающие какие-либо шумы.
Звукозапись системы охлаждения производилась на расстоянии 10 см от вентилятора. Первые 10 секунд без нагрузки в режиме простоя, далее включалась 100% нагрузка с помощью программы Furmark. Наибольший уровень шума достигается в конце аудиозаписи. Заранее определялся температурный режим и шум, чтобы в процессе записи аудиодорожки вы смогли услышать именно максимальный шум.
Исследование потенциала системы охлаждения
Пояснения к графикам:
- Синяя линия - в режиме простоя.
- Красная линия – максимальная температура.
- Черная линия показывает уровень издаваемого шума при определенных оборотах вентилятора.
- Пунктирная линия указывает на диапазон регулировки в автоматическом режиме вентилятора.
В процентах указана скорость вентилятора/ов, выставленная в MSI Afterburner, начиная от 20% до 100%, с шагом 5%. Таким образом, чтобы понять, насколько нагреется видеокарта, и как сильно она будет шуметь, скажем, при 50% скорости вентилятора, достаточно провести вертикальную линию через отметку 50%. В местах пересечения получаем три значения: с красной линией – максимальную температуру в нагрузке, с синей – температуру в простое, с черной – уровень шума.
Все видеокарты тестировались с заводскими частотами. При нажатии на график открывается изображение, объединяющее все диаграммы. Учтите, что звукозапись в видеоматериалах приукрашает уровень шума.

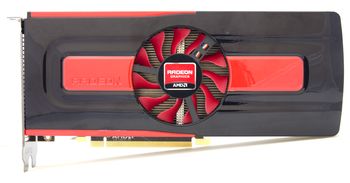

AMD Radeon HD 7870 v1

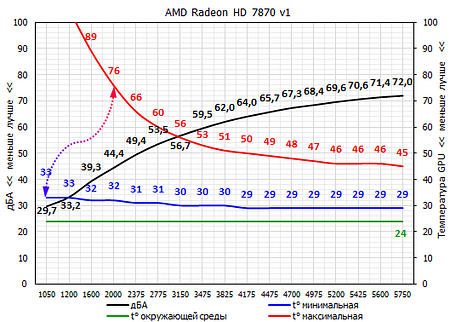

Температура графического ядра и обороты вентилятора/ов.
реклама
Заводские калибровки вентилятора достаточно хорошие. Естественно, что не используется полная скорость, иначе находиться рядом с компьютером было бы невозможно. В режиме нагрузки максимальная температура достигает 76 градусов, что в принципе приемлемо для данного типа графического адаптера. Увеличение оборотов, приводящее к снижению температуры на 10 градусов, одновременно повысит звуковое давление до 50 дБА. Таким образом, в AMD выбрали оптимальное соотношение шума и температуры.

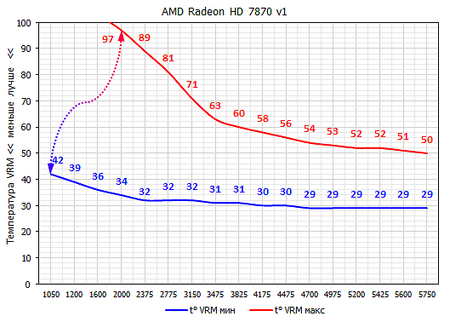

Температура мосфетов и обороты вентилятора/ов.
Чего нельзя сказать о мосфетах. Алюминиевая пластина по факту не касается их, хотя в ней и есть плоскость, которую можно использовать. Я почти уверен, что если положить термопрокладку, то температурные показатели примут более приемлемые результаты. В сухом остатке получаем то, что предложили нам инженеры. Как себя поведет силовая цепь в разгоне – узнаем чуть позже.

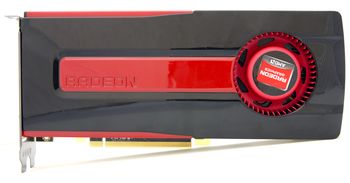

AMD Radeon HD 7870 v2
Температура графического ядра и обороты вентилятора/ов.
На первый взгляд, новая ревизия системы охлаждения только ухудшила результаты. Но мы все прекрасно понимаем, что если где-то отнять, то в другом месте, наоборот, прибавится. В данном случае пользователь выигрывает в акустическом комфорте. Но 85 градусов не так уж и мало, зато на другой чаше весов ~42.5 дБА, а не ~44.5 дБА. Будь у меня выбор между первой и второй версиями, я бы долго думал, какая из них лучше. Конечно, с технической точки зрения преимущество у первой, поскольку в ней нормальный радиатор и отдельная пластина для памяти. Минус один – высокий уровень шума. Вторая ревизия в разы проще и горячее, зато тише.

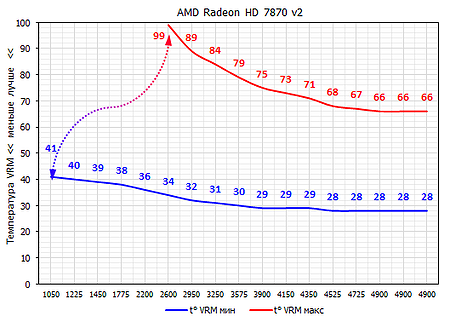

Температура мосфетов и обороты вентилятора/ов.
А так как мосфеты совсем лишены какого-либо охлаждения, то и греются они сильнее. В номинале им не хватило пары градусов, чтобы преодолеть стоградусный рубеж. Кстати, в документации указано, что максимально допустимая температура корпуса может достигать 125°C, но уже после 100°C характеристики выдаваемого тока сильно ухудшаются, естественно, падает и КПД. Вывод напрашивается один - ни в коем случае не перегревайте их!
