Система охлаждения

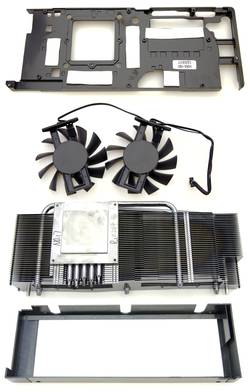

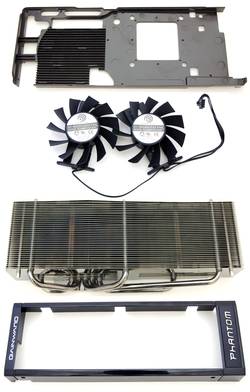

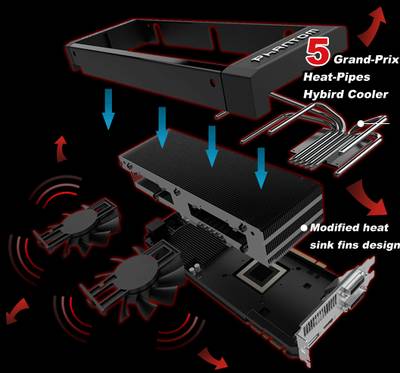

Система охлаждения Gainward GeForce GTX 680 Phantom получила оригинальную конструкцию, состоящую из нескольких деталей.
Большую часть пространства над печатной платой занимает массивный радиатор высотой в два слота. Производитель обещает снижение шума на 7.8 дБа в простое и на 11.5 дБа в нагрузке. Но, как показала практика, обещания выполнены только отчасти. Без нагрузки карта действительно очень тихая, я бы сказал - бесшумная, но в стресс-тесте разницы между тестируемой видеокартой и эталонной GTX 680 практически нет.
Такое же мнение осталось и после детального рассмотрения температурных режимов.
реклама

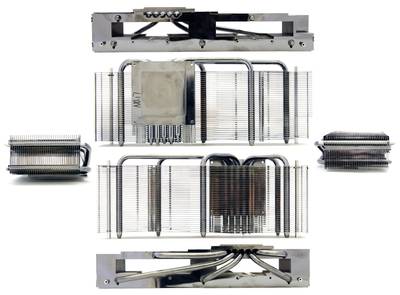

Конструкция радиатора совсем не типична, лично мне она встречается впервые. Пять тепловых трубок соединяются с ребрами в двух плоскостях: верхней и нижней. Качество исполнения – превосходное. Все ребра аккуратно соединены, места пайки без следов припоя. Вся поверхность и детали никелированы. Вполне естественно, что при касании остаются отпечатки и хорошо заметна осевшая пыль. Вроде бы это и есть все минусы охлаждения Gainward. Но, если рассуждать логично, как много людей покупают две, и более видеокарт?
Из ближайшего мне окружения – единицы. Поэтому занимаемые картой три слота не создадут обычному пользователю особых проблем. Другое дело, что в существующем размещении разъемов PCI-E на материнских платах встречаются чередующиеся слоты. И установив Gainward, вы потеряете возможность установить другую плату расширения.
Тестовый стенд
- Материнская плата: MSI Z77A-GD65 (Intel Z77, LGA 1155)
- Процессор: Intel Core i7-2600К, 4500 МГц (100 МГц х 45 1.44 В) или 1600 МГц во время замера шумности системы охлаждения;
- Система охлаждения: система водяного охлаждения;
- Термоинтерфейс: Arctic Cooling МХ-2;
- Оперативная память: Corsair DDR3 1600 МГц, 4 Гбайта х 2 модуля. (7-8-7-20-1T, 1.65 В);
- Жесткий диск: Crucial M4 (CT128M4SSD2) 128 Гбайт;
- Блок питания: Enermax REVOMAX, 1250 Ватт;
- Аудиокарта: ASUS Xonar HDAV 1.3;
- Операционная система: Microsoft Windows 7 x64 SP1;
- Версия драйверов для AMD - Catalyst 12.3 плюс последняя версия CAP, NVIDIA – nforce 301.24.
- Шумомер: Center 320;
- Мультиметр: Fluke 289;
- Тарификатор электроэнергии: E305EMG;
- Микрофон: Philips SBC ME570.
Инструментарий и методика тестирования
Для корректного замера температуры и шума использовались описанные далее условия. Помещение, внутри которого располагается система автоматической поддержки климатических условий. В данном случае уровень температуры был установлен на отметке 26°C +/-1°C. За точностью соблюдения заданных параметров наблюдало четыре датчика, один из которых находился в 5 см от вентилятора системы охлаждения видеокарты и был ведущим. По нему происходила основная коррекция температуры в помещении.
Шум измерялся на расстоянии 50 см до видеокарты. Фоновый уровень составлял 22 дБА. В качестве жёсткого диска использовался SSD, а блок питания, помпа, радиатор с вентиляторами во время замера находились за пределами комнаты. На стенде отсутствовали иные комплектующие, издающие какие-либо шумы.
Звукозапись системы охлаждения производилась на расстоянии 10 см от вентилятора. Первые 10 секунд без нагрузки в режиме простоя, далее включалась 100% нагрузка с помощью программы Furmark. Наибольший уровень шума достигается в конце аудиозаписи. Заранее определялся температурный режим и шум, чтобы в процессе записи аудиодорожки вы смогли услышать именно максимальный шум.
реклама
Уровень потребления электричества (ватт) в простое оценивался по показаниям тарификатора E305EMG сразу после загрузки операционной системы. Значения, отображаемые в графике, соответствуют минимально достигнутым цифрам с прибора. Под нагрузкой видеокарты тестировались программой Unigine Heaven 2.5; разрешение, как и все настройки - максимальные. После 10-15 минут температуры и обороты вентилятора достигали своего теоретического максимума, после чего данные заносились в таблицу.
Исследование потенциала системы охлаждения
Пояснения к графикам:
- Синяя линия - в режиме простоя.
- Красная линия – максимальная температура.
- Чёрная линия показывает уровень издаваемого шума, при определённых оборотах вентилятора.
- Пунктирная линия указывает на диапазон регулировки в автоматическом режиме вентилятора.
В процентах указана скорость вентилятора/ов, выставленная в MSI Afterburner, начиная от 20% до 100%, с шагом 5%. Таким образом, чтобы понять, насколько нагреется видеокарта, и как сильно она будет шуметь, скажем, при 50% скорости вентилятора, достаточно провести вертикальную линию через отметку 50%. В местах пересечения получаем три значения: с красной линией – максимальную температуру в нагрузке, с синей линией – температуру в простое, с черной линией – уровень шума.
Все видеокарты тестировались с заводскими частотами. При нажатии на график открывается изображение, объединяющее все диаграммы. Учтите, что звукозапись в видеоматериалах приукрашает уровень шума.

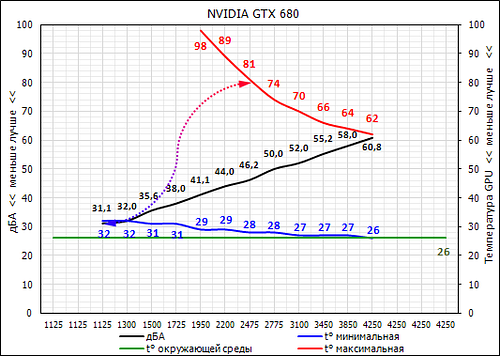

NVIDIA GeForce GTX 680

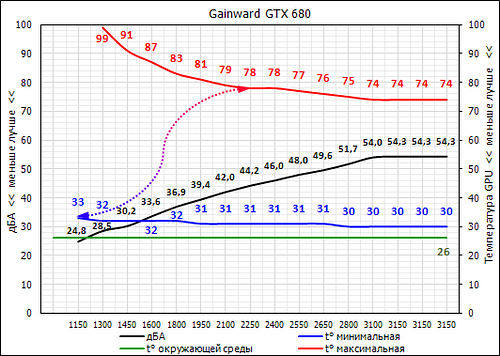

Gainward GeForce GTX 680 Phantom
В Gainward GeForce GTX 680 Phantom скорость вращения вентиляторов задана диапазоном от 25% до 60%. Решение показать значения оборотов, привязанные к программному изменению, объясняется просто. Логичнее тестировать в условиях, максимально приближенных к тем же возможностям, что и у пользователей, чем создавать контроллер, который будет независимо от настроек видеокарты плавно изменять регулировки. К тому же с данной методикой вы можете сами повторить тестирование.
Будьте внимательны, зачастую линейное изменение количества оборотов вентилятора в процентах через программу разгона, например, Afterburner, приводит к нелинейному их росту. Все дело в том, что у каждой серии видеокарт свой алгоритм, и задается он на стадии проектирования модели.
Без нагрузки.
- AMD Radeon HD 7970 – 20%, 1450 об/мин, 33°C, 34.5 дБА.
- NVIDIA GeForce GTX 680 – 30%, 1225 об/мин, 32°C, 31.1 дБА.
- Gainward GeForce GTX 680 Phantom – 25%, 1150 об/мин, 33°C, 24.8 дБА.
Под нагрузкой.
- AMD Radeon HD 7970 – 47%, 2750 об/мин., 82°C, 53.8 дБА.
- NVIDIA GeForce GTX 680 – 60%, 2475 об/мин, 81°C, 46.2 дБА.
- Gainward GeForce GTX 680 Phantom – 60%, 2250 об/мин, 78°C, 44.2 дБА.
Тестируемая видеокарта в 2D действительно в разы тише как AMD Radeon HD 7970, так и NVIDIA GeForce GTX 680. Под нагрузкой карты выравниваются до одного уровня. И все же продукт Gainward чуточку, но тише и холоднее.

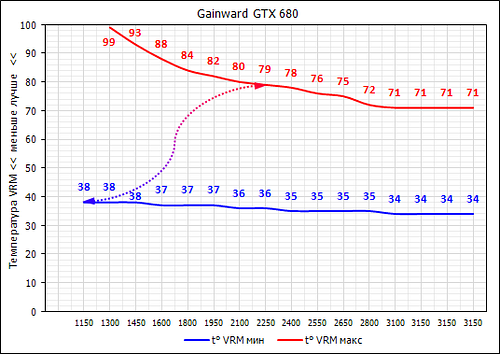

Нагрев силовой части моделей GTX 680.
реклама
NVIDIA GeForce GTX 680
Gainward GeForce GTX 680 Phantom
Силовая часть видеокарты Gainward GeForce GTX 680 Phantom прогревается больше, чем у NVIDIA GeForce GTX 680, хоть и находится в пределах нормы. Это связано с тем, что львиную долю своих сил вентиляторы тратят на охлаждение центрального радиатора, а пластине достается лишь часть воздушного потока. К тому же не забывайте, что скорость вращения вентиляторов ниже, чем у эталонной GTX 680.
Остальные видеоматериалы из предыдущих обзоров можно посмотреть здесь.
