Система охлаждения
Система охлаждения MSI R7950 Twin Frozr III получила сложную конструкцию, состоящую из множества деталей.
Её сердцем служит крупный радиатор.
Третья ревизия Twin Frozr оснащена пятью тепловыми трубками, пара из которых - 8 миллиметров в толщину. А по бокам сделаны углубления для вентиляторов.
реклама
Весь арсенал тепловых трубок сходится в одно место. Кстати, для них сделаны полукруглые углубления в основании. Тщательно осмотрев места касания, я так и не понял, какой состав используется в MSI. С одной стороны, на вид – подобие эпоксидной смолы, с другой же, просматриваются остатки припоя.
Он же виден и на остальных участках радиатора в местах стыковки тепловых трубок с рёбрами.
Видимо, вся система охлаждения не производится самой MSI, а заказывается у подрядчика. Иначе чем объяснить радикально разный подход компании к созданию видеокарты, когда по части дизайна и технической оснащённости придраться не к чему (подразумеваются дизайн и компонентная база видеокарты). А в конструкции охлаждения находятся «ляпы» производства. Чтобы продукт стал совершенным, необходимо тщательнее относиться к мелочам.
Из-за выступающей рамки графического ядра MSI пришлось модернизировать место контакта. Как и многие другие компании, вместо полного изменения геометрической формы основания в середину просто впаяли дополнительную пластину.
К рёбрам радиатора крепятся два переходника под вентиляторы.
реклама
С нижней стороны на них наклеены полоски из резины, гасящие паразитные колебания и звуки.
Пара вентиляторов 75 миллиметров в диаметре снабжена оригинальными лопастями. По заверениям инженеров компании, они тщательно исследовали аэродинамический вопрос, прежде чем прийти к такой конструкции.
В программах мониторинга вы можете отследить обороты одного вентилятора, а так как спецификации обоих совпадают, то и второй должен вращаться с аналогичной скоростью.

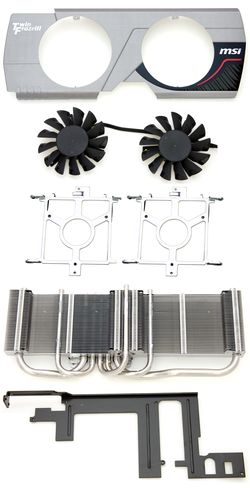

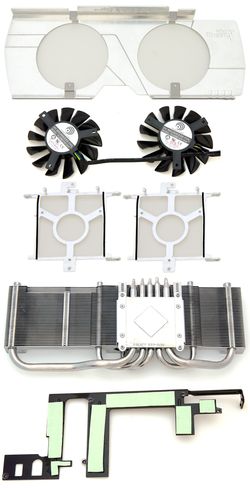

В конечном счёте, весь набор, состоящий из радиатора, переходников и вентиляторов, закрывается кожухом простой геометрической формы. К сожалению, закрепляющие его винты находятся в промежутке между печатной платой и радиатором. И для очистки системы охлаждения придётся снимать конструкцию целиком, а потом поэтапно разбирать.
Остальная часть видеокарты, а это силовые ключи, память и другие незначительные элементы, закрыта специальной пластиной.
По виду, её вряд ли назовёшь эталоном охлаждения. Посмотрите на аналогичную конструкцию, применяемую в системе охлаждения MSI HD 6870 Hawk.
И сравните с нынешней версией.
Как говорится – почувствуйте разницу. Не забывайте, что мощность HD 7950 со слов AMD составляет 200 ватт, а HD 6870 – 150 ватт. Соответственно и подсистема питания работает на другом уровне.
Тестовый стенд
реклама
- Материнская плата: MSI Z68A-GD80 B3 (Intel Z68, LGA 1155);
- Процессор: Intel Core i7-2600К 4500 МГц (100 МГц х 45 1.44 В) или 1600 МГц во время замера шумности системы охлаждения;
- Система охлаждения: система водяного охлаждения;
- Термоинтерфейс: Arctic Cooling МХ-2;
- Оперативная память: Corsair DDR3 1600 МГц, 4 Гбайта х 2 модуля (7-8-7-20-1T, 1.65 В);
- Жёсткий диск: Crucial M4 (CT128M4SSD2) 128 Гбайт;
- Блок питания: Tagan TG1100-U95 1100 Вт;
- Аудиокарта: ASUS Xonar HDAV 1.3;
- Операционная система: Microsoft Windows 7 x64 SP1;
- Версия драйверов для AMD - Catalyst 12.2 плюс последняя версия CAP, NVIDIA – nforce 295.xx.
Перечень используемых измерительно-контрольных приборов и инструментов
- Шумомер: Center 320;
- Мультиметр: Fluke 289;
- Тарификатор электроэнергии: E305EMG;
- Микрофон: Philips SBC ME570.
Инструментарий и методика тестирования
Для корректного замера температуры и шума использовались описанные далее условия. Помещение, внутри которого располагается система автоматической поддержки климатических условий. В данном случае уровень температуры был установлен на отметке 26°C +/-1°C. За точностью соблюдения заданных параметров наблюдало четыре датчика, один из которых находился в 5 см от вентилятора системы охлаждения видеокарты и был ведущим. По нему происходила основная коррекция температуры в помещении.
Шум измерялся на расстоянии 50 см до видеокарты. Фоновый уровень составлял 22 дБА. В качестве жёсткого диска использовался SSD, а блок питания, помпа, радиатор с вентиляторами во время замера находились за пределами комнаты. На стенде отсутствовали иные комплектующие, издающие какие-либо шумы.
Звукозапись системы охлаждения производилась на расстоянии 10 см от вентилятора. Первые 10 секунд без нагрузки в режиме простоя, далее включалась 100% нагрузка с помощью программы Furmark. Наибольший уровень шума достигается в конце аудиозаписи. Заранее определялся температурный режим и шум, чтобы в процессе записи аудиодорожки вы смогли услышать именно максимальный шум.
Уровень потребления электричества (ватт) в простое оценивался по показаниям тарификатора E305EMG сразу после загрузки операционной системы. Значения, отображаемые в графике, соответствуют минимально достигнутым цифрам с прибора. Под нагрузкой видеокарты тестировались программой Unigine Heaven 2.5; разрешение, как и все настройки - максимальные. После 10-15 минут температуры и обороты вентилятора достигали своего теоретического максимума, после чего данные заносились в таблицу.
Исследование потенциала системы охлаждения
Пояснения к графикам:
- Синяя линия - в режиме простоя.
- Красная линия – максимальная температура.
- Чёрная линия показывает уровень издаваемого шума, при определённых оборотах вентилятора.
- Пунктирная линия указывает на диапазон регулировки в автоматическом режиме вентилятора.
Внизу графика указаны обороты вентилятора, идентично настройкам в процентном соотношении. То есть, первая цифра (слева направо) соответствует 20%, выставленным в MSI Afterburner, шаг шкалы 5%. Таким образом, чтобы понять, насколько нагреется видеокарта, и как сильно она будет шуметь, скажем, при 50% скорости вентилятора, достаточно провести вертикальную линию через отметку 50%. В местах пересечения получаем три значения: с красной линией – максимальную температуру в нагрузке, с синей линией – температуру в простое, с чёрной линией – шум.
Для сравнения в группу участников добавлены AMD Radeon HD 7950 (с дизайном HD 7970), XFX R7950 DD.
Все видеокарты тестировались с заводскими частотами. При нажатии на график открывается изображение, объединяющее все диаграммы. Учтите, что звукозапись в видеоматериалах приукрашает уровень шума.

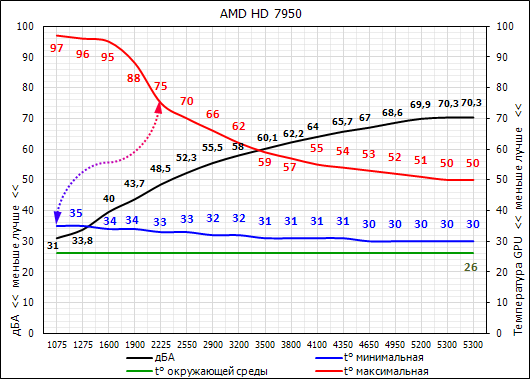

AMD Radeon HD 7950
XFX R7950 DD

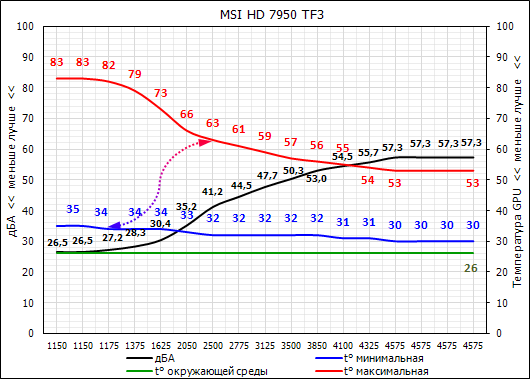

MSI R7950 Twin Frozr III
В MSI скорость вращения вентиляторов задана диапазоном от 30% до 50%. Решение показывать вам значения оборотов, привязанные к программному изменению, объясняется просто. Гораздо проще и логичнее тестировать в условиях, максимально приближенных к тем возможностям, которые есть у пользователей, нежели создавать контроллер, способный независимо от настроек видеокарты плавно изменять регулировки. К тому же, с данной методикой вы можете сами повторить тестирование. Будьте внимательны, зачастую линейное изменение количества оборотов вентилятора в процентах через программу разгона, например, Afterburner, приводит к нелинейному их росту. Потому как алгоритм у каждой серии видеокарт свой, и задаётся он на стадии проектирования видеокарты.
На фоне аналогичных видеокарт MSI R7950 TF3 выглядит почти отличником. В простое карта почти бесшумна – 27.2 дБА, а тембр издаваемого шума похож на шелестенье листьев. Под нагрузкой вентилятор раскручивается до 2500 об/мин и 41.2 дБА. Хороший показатель для группы протестированных видеокарт аналогичного класса. Но, глядя на график, нельзя не заметить некоторые особенности. Почему в простое сразу 1175-1200 об/мин, когда можно и 1100-1150 об/мин задать? Рост температуры на градус – явно не повод нервничать, зато уровень шума снизится на 1 дБА. Если же у вас хорошо продуваемый корпус, то смело снижайте ползунок вентиляторов к 40%. Обратимся к результатам соперников:
Без нагрузки.
- AMD Radeon HD 7950 – 20%, 1075 об/мин, 35°C, 31 дБА.
- XFX R7950 DD – 20%, 1225 об/мин, 33°C, 29 дБА.
- MSI R7950 TF3 – 30%, 1175 об/мин, 34°C, 27.2 дБА.
Под нагрузкой.
- AMD Radeon HD 7950 – 40%, 2225 об/мин, 75°C, 48.5 дБА.
- XFX R7950 DD – 45%, 2100 об/мин, 80°C, 45 дБА.
- MSI R7950 TF3 – 50%, 2500 об/мин, 63°C С, 41,2 дБА.
Действительно, крыльчатка вентиляторов видеокарты MSI вращается на большей скорости, а уровень шума меньше, чем у видеокарт AMD и XFX.

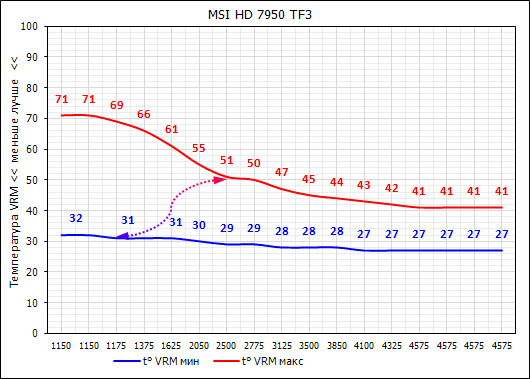

Нагрев силовой части видеокарты:
Остальные видеоматериалы из предыдущих обзоров можно посмотреть здесь.
Температурный режим и уровень шума
В тесте принимают участие графические ускорители, выполненные на основе эталонного дизайна.
Рабочие температуры
Градусы, °C
Простой | Нагрузка
Включите JavaScript, чтобы видеть графики
На фоне нереференсных видеокарт.
Рабочие температуры
Градусы, °C
Простой | Нагрузка
Включите JavaScript, чтобы видеть графики
