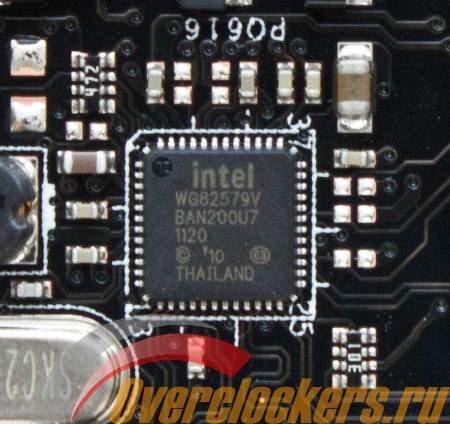

Работу сетевого разъема LAN Ethernet на задней панели обеспечивает микросхема Intel WG82579V.

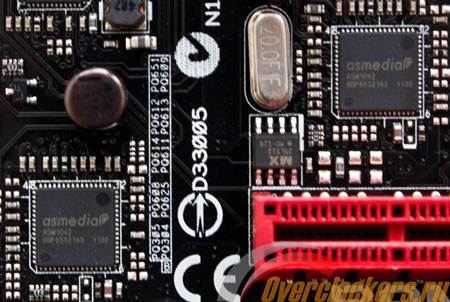

Четыре разъема USB 3.0 на задней панели реализованы силами пары контроллеров ASMedia ASM1042.

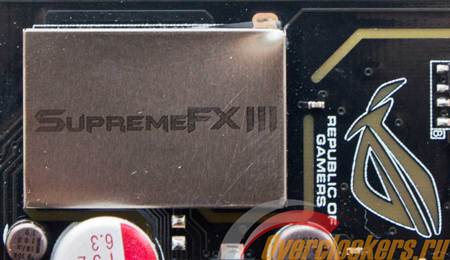

За звуковые качества материнской платы отвечает гордость компании ASUS – звуковой «чип» SupremeFX III, который скрыт под металлическим корпусом с выгравированным на крышке названием.
реклама

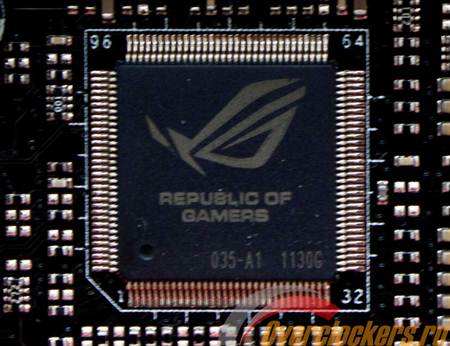

Функции ROG Connect, предположительно, обеспечивает специальная микросхема с маркировкой Republic of Gamers, расположенная между слотами PCI Express.

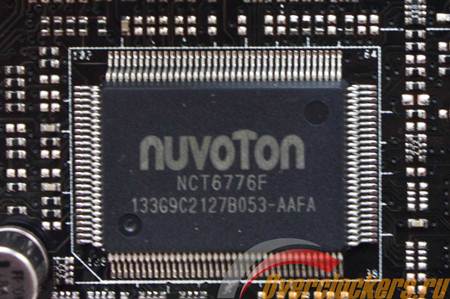

Системный мониторинг представлен Nuvoton NCT6776F.

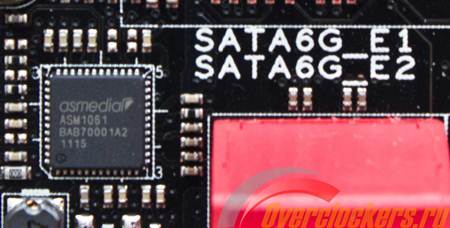

Поддержка пары дополнительных портов SATA 6 Гбит/с также реализована с помощью микросхемы ASMedia ASM1061.

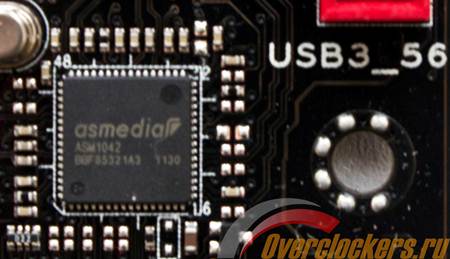

За работу внутренних разъемов USB 3.0 для подключения специальных панелей отвечает ASMedia AMS1042.
реклама

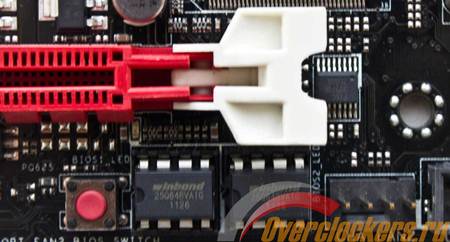

Внизу платы расположились две микросхемы BIOS winbond, которые довольно часто используются в продуктах компании ASUS. Переключаться с одной «микрухи» BIOS на другую можно с помощью специальной кнопки, расположенной слева от них.

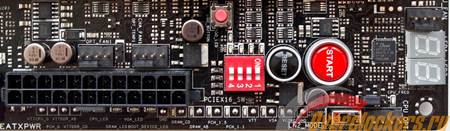

В правом верхнем углу платы отведено место так называемой OC Zone. Здесь находятся точки замера напряжений, световые индикаторы загрузки, переключатель работы линий PCI Express, переключатели LN2 Mode и Slow Mode, кнопки включения, перезагрузки, Go Button и индикатор POST-кодов.
Если резюмировать все описанное выше, то получится, что Rampage IV Formula представляет собой облегченный вариант версии Extreme, лишенной ненужных большинству пользователей функций и технологий.
Система питания
Питание на плату осуществляется при помощи трех основных разъемов.

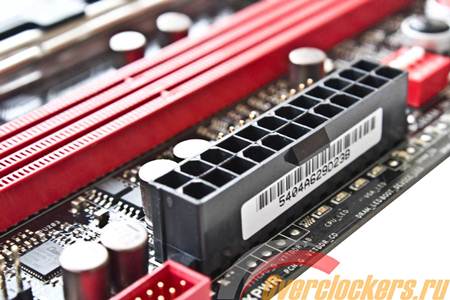

На правом краю печатной платы расположился 24-pin разъем ATX,

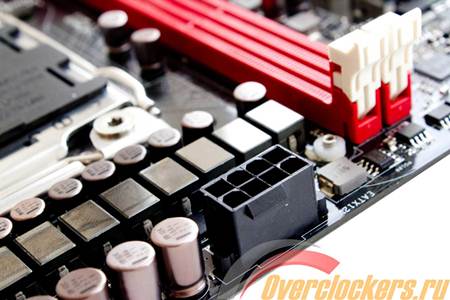

а в левом верхнем углу - 8-pin разъем питания ЦП EPS-12V. В отличие от Extreme, в Formula инженеры ASUS решили ограничиться лишь одним разъемом питания процессора, отказавшись от дополнительного 4-pin разъема. При детальном рассмотрении системы питания становится понятно, что использование в старшей версии дополнительного разъема скорее мера предосторожности, нежели необходимая составляющая.

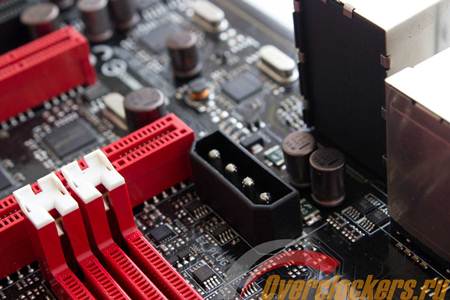

Вместо 6-pin разъема питания слотов расширения PCI Express, используемого на Extreme, в Formula вновь встречается старый привычный 4-pin Molex, неоднократно встречавшийся на третьей версии Rampage. В любом случае, использование дополнительного разъема питания видеокарт оправдано лишь в случае графических массивов из трех и более ускорителей.

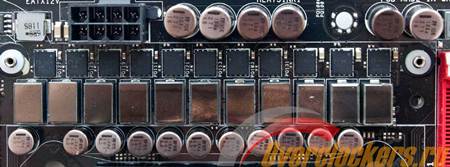

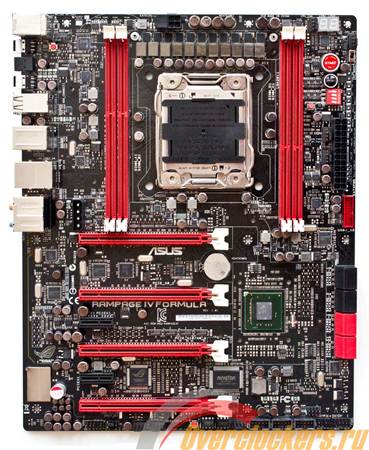

Система питания материнской платы и вовсе не претерпела никаких изменений, перед нами одиннадцать фаз, работающих по схеме 8+3, чего, как показывает практика старшего собрата, вполне достаточно для достижения максимальных результатов разгона.
реклама

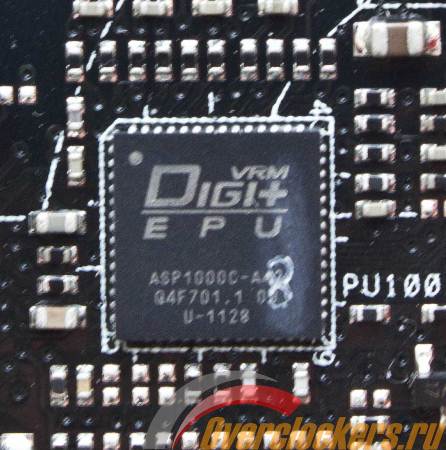

Управление напряжением на CPU и System Agent происходит с помощью микросхемы ASP 1000C, маркированной как VRM Digi+ EPU. Восемь фаз отведено на CPU Voltage и три фазы на System Agent Voltage.

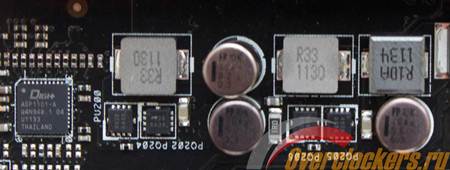

Система питания оперативной памяти также осталась нетронутой. Хотя число слотов сократилось вдвое, фазы так и продолжают работать в связке 2+2.

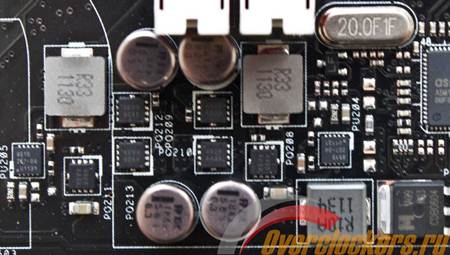

Две фазы отведено на левые от процессора слоты памяти и две фазы – на правые.

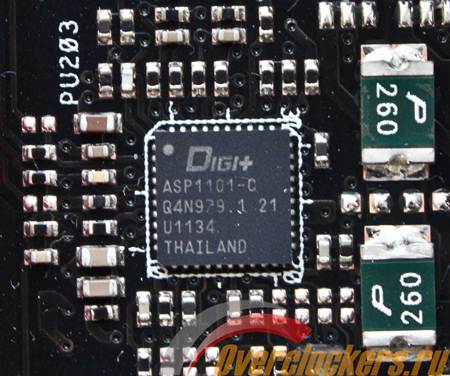

Каждая пара управляется с помощью контроллера VRM Digi+ EPU ASP 1101.

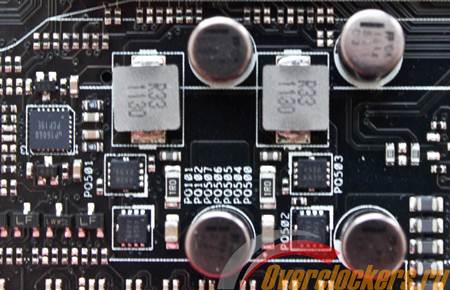

На питание VTT Voltage выделено две фазы.

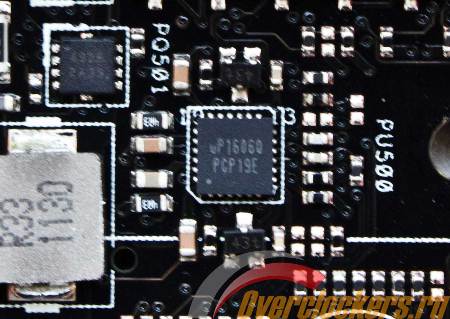

Управление напряжением VTT Voltage осуществляется с помощью микросхемы производства uPI Semiconductor Corporation с маркировкой uP1606.
Как можно видеть, система питания ASUS Rampage IV Formula не претерпела изменений и полностью соответствует современным требованиям профессиональных оверклокеров. Такой подход в проектировании материнских плат облегчает работу инженеров ASUS, которые, создав мощную и в то же время практичную систему питания, используют её в целой линейке продуктов.
Система охлаждения
А вот изменения системы охлаждения ASUS Rampage IV Formula при сравнении с Extreme видны невооруженным глазом. Во-первых, она лишилась единого целого и теперь состоит из двух конструкций.

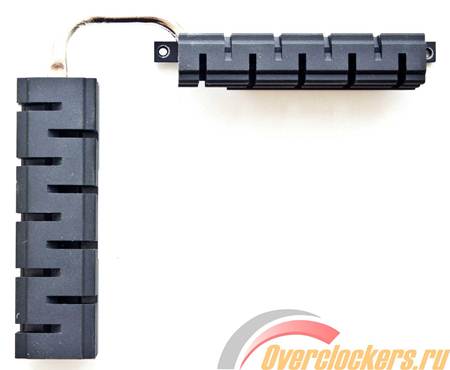

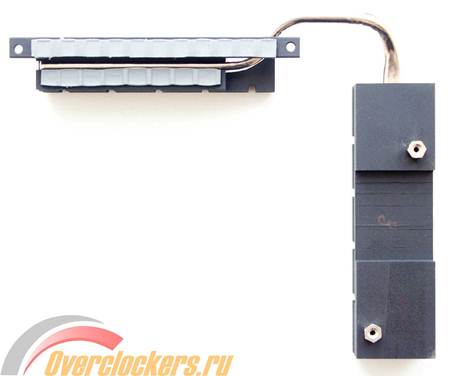

Первая отвечает за охлаждение системы питания процессора и контроллера памяти. В основу конструкции положены два алюминиевых радиатора, окрашенных в черный цвет и соединенных тепловой трубкой.
Для улучшения температурных показателей компания ASUS использует в качестве термоинтерфейса две термопрокладки серого цвета, отводящие тепло от дросселей и мосфетов в пользу радиаторов.

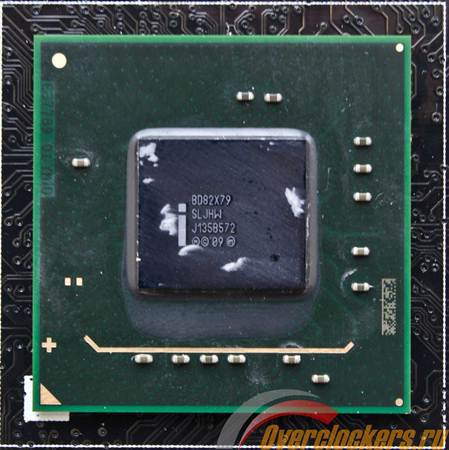

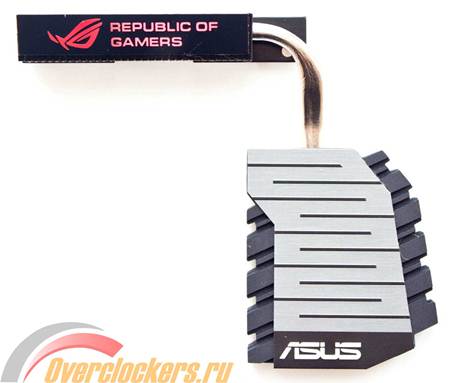

Вторая конструкция СО скрывает под массивным радиатором южный мост – Intel X79 PCH.
Примечателен и тот факт, что вместо активного охлаждения вентилятора, как в версии Extreme, здесь используется лишь площадь основания радиатора для охлаждения южного моста. Многие пользователи ругали ASUS и других производителей за использование активного охлаждения в составе СО материнских плат, но на Formula подобной проблемы нет.

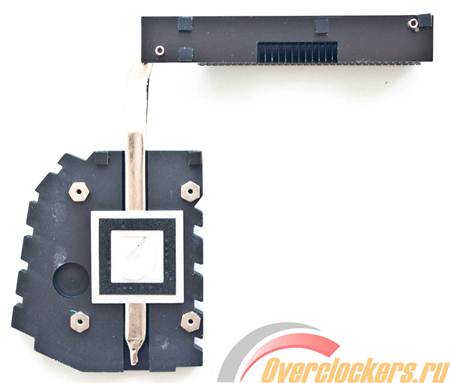

В отличие опять от того же Extreme, на Formula в качестве термоинтерфейса PCH применена не термопаста, а терможвачка, привычная по большинству системных плат.
Если подводить итог, то стоит отметить, что в работе система охлаждения Rampage IV Formula заметно холоднее, чем у Extreme, отсюда можно предположить, что причина повышенного тепловыделения топовых материнских плат кроется в использовании восьми слотов оперативной памяти.
