Был ШИМ-контроллер Volterra, а стал Chill. И в том, и в другом случаях доступна программная регулировка напряжения Vgpu.
Как я уже говорил, пять фаз Tahiti прилично разогреваются в нагрузке, а у Cayman, наоборот, пусть не столь крепкие на вид, зато прохладные, и боюсь, что с лучшим КПД.
- Подробный вид фазы GPU HD 7970.
реклама

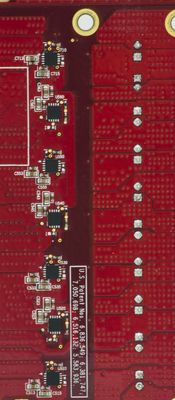

- Аналогичный вид фаз HD 6970.

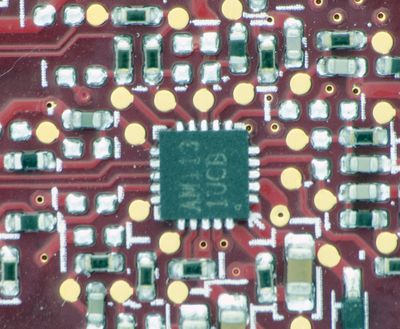

С обратной стороны расположена логика фаз питания, состоящая из семи элементов, поскольку для памяти и графического процессора используются идентичные компоненты.
Идентифицировать производителя весьма трудно.
На HD 6970 элементы были различны, одни для питания GPU, другие для памяти.
реклама
Система охлаждения
Обе турбины систем охлаждения выполнены в одном ключе. Но ради улучшения эффективности и повышения количества проходящего через радиатор воздуха AMD переработала профиль и длину лопастей. Они стали тоньше и длиннее, а круглая поверхность основания уменьшилась в диаметре. Данные методы значительно повлияли на расход, впрочем, и на шумность тоже.

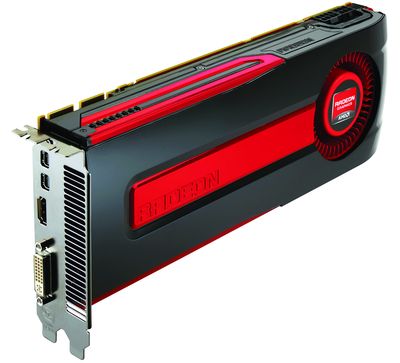

Избавившись от второго DVI порта, задняя панель получила дополнительное место для вывода нагретого воздуха. Боковое сопло в кожухе теперь глухое, а сам он изнутри не препятствует прохождению воздушного потока. Диаметр отверстия под крыльчатку турбины увеличился на несколько миллиметров вслед за изменившимся профилем.
Габариты радиатора выросли в ширину и длину. Соответственно изменился в большую сторону и объём испарительной камеры.

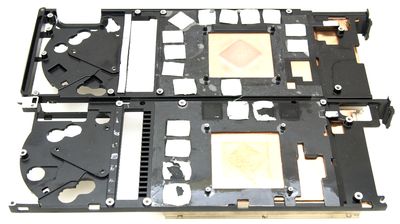

Алюминиевая пластина, охлаждающая элементы питания и памяти, видоизменилась с приходом иного дизайна размещения элементов.

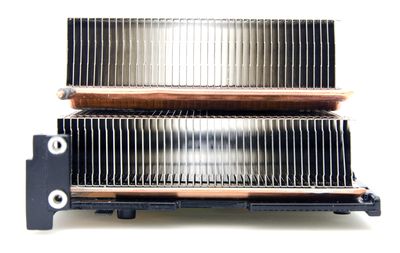

Увеличилось число пластин радиатора, но расстояние между ними осталось прежним.
На снимке хорошо видно, насколько выросла длина радиатора, а также можно заметить отверстие крепления кожуха. Он стал легко съёмным. Достаточно открутить несколько винтов и перед вами как на ладони внутренности системы охлаждения. Можно продуть и почистить радиатор.
В угоду плотной компоновке современных системных блоков AMD решила разумно изменить стиль кожуха системы охлаждения. Так, чтобы воздух все же поступал в нормальном объёме к турбине, а не стопорился на подходе, как было с предыдущим дизайном крышки.
реклама
Видно, как эффективно и рационально сделаны обводы турбины, общая высота пространства над ней, в сравнении со старой системой охлаждения, выросла до 4-5 мм.
Тестовый стенд
В тестировании Radeon HD 7970 принимали участие следующие комплектующие:
- Материнская плата: MSI Z68A-GD80 B3;
- Процессор: Intel Core i7-2600К 4500 МГц (100 МГц х 45 1.44 В) или 1600 МГц во время замера шумности системы охлаждения;
- Система охлаждения: система водяного охлаждения;
- Термоинтерфейс: Arctic Cooling МХ-2;
- Оперативная память: Corsair DDR3 1600 МГц, 4 Гбайта х 2 модуля (7-8-7-20-1T, 1.65 В);
- Жёсткий диск: Crucial M4 128 Гбайт;
- Блок питания: Tagan TG1100-U95 1100 Вт;
- Аудиокарта: ASUS Xonar HDAV 1.3;
- Операционная система: Microsoft Windows 7 x64 SP1;
- Версия драйверов: для ATi/AMD Catalyst 12.1b, NVIDIA - nforce 290.xx.
Перечень используемых измерительно-контрольных приборов и инструментов
- Шумомер: Center 320;
- Мультиметр: Fluke 289;
- Тарификатор электроэнергии: E305EMG;
- Микрофон: Philips SBC ME570.
Инструментарий и методика тестирования
Для корректного замера температуры и шума использовались нижеследующие условия. Помещение, внутри которого располагается система автоматической поддержки климатических условий. В данном случае уровень температуры был установлен на отметке 26°C +/-1°C. За точностью соблюдения заданных параметров наблюдало четыре датчика, один из которых находился в 5 см от вентилятора системы охлаждения видеокарты и был ведущим. По нему происходила основная коррекция температуры в помещении.
Шум измерялся на расстоянии 50 см от видеокарты. Фоновый уровень составлял 22 дБА. В качестве жёсткого диска использовался SSD, а блок питания, помпа, радиатор с вентиляторами во время замера находились за пределами комнаты. На стенде отсутствовали иные комплектующие, издающие какие-либо шумы.
Звукозапись системы охлаждения производилась на расстоянии 10 см от вентилятора. Первые 10-20 секунд без нагрузки в режиме простоя, далее включалась 100% нагрузка с помощью программы Furmark. Наибольший уровень шума достигается в конце аудиозаписи. Заранее определялся температурный режим и шум, чтобы в процессе записи аудиодорожки вы смогли услышать именно максимальный шум.
Уровень потребления электричества (ватт) в простое оценивался по показаниям тарификатора E305EMG сразу после загрузки операционной системы. Значения, отображаемые в графике, соответствуют минимально достигнутым цифрам с прибора. Под нагрузкой видеокарты тестировались программой Unigine Heaven 2.5, разрешение, как и все настройки - максимальные. После 10-15 минут температура и обороты вентилятора достигали своего теоретического максимума, после чего данные заносились в таблицу.
Исследование потенциала системы охлаждения
Пояснения к графикам:
- Красная линия – максимальная температура.
- Синяя - в режиме простоя.
- Чёрная линия показывает уровень издаваемого шума, при определённых оборотах вентилятора.
Пунктирная линия указывает на диапазон регулировки в автоматическом режиме вентилятора. В процентах указана скорость вентилятора/ов, выставленная в MSI Afterburner. Таким образом, чтобы понять, насколько нагреется видеокарта, и как сильно она будет шуметь, скажем, при 50% скорости вентилятора, достаточно провести вертикальную линию через отметку 50%.В местах пересечения получаем три значения: с красной линией – максимальную температуру в нагрузке, с синей линией – температуру в простое, с чёрной линией – шум.
Температурный режим, уровень шума и потребляемого электричества
В тесте принимают участие видеокарты, выполненные на основе референсного дизайна.
Рабочие температуры
Градусы, °C
Простой | Нагрузка
Включите JavaScript, чтобы видеть графики
Порог активной фазы охлаждения у Tahiti наступает в диапазоне 80 градусов, после пересечения этой границы обороты вентилятора существенно увеличиваются. Ранее для обоих производителей отметка была смещена к 90°C. Вот в этом и заключен секрет низкой температуры HD 7970.
В тесте принимают участие видеокарты, выполненные на основе референсного дизайна.
Уровень шума
дБА
Простой | Нагрузка
Включите JavaScript, чтобы видеть графики
Обновленная система охлаждения едва ли тише предыдущего решения. Возросшее число транзисторов приходится соответственно охлаждать, поэтому шум вентилятора практически равен уровню предыдущей видеокарты HD 6970, что, согласитесь, немалая заслуга увеличившегося радиатора с тепловой камерой. И все же Tahiti самая громкая видеокарта из трех: GTX 580, HD 6970, HD 7970. В режиме простоя предпочтение на стороне GTX 580, пусть и ценой чуть больших температур печатной платы.
В тесте принимают участие видеокарты, выполненные на основе референсного дизайна.
Потребление электричества
Ватт
Простой | Нагрузка
Включите JavaScript, чтобы видеть графики
В нагрузке видеокарты тестировались программой Unigine Heaven 2.5 и значения существенно отличаются от тех, что были приведены в режиме разгона. GTX 580 постоянно поддерживал штатные частоты, а HD 6970 местами сваливался до 575-615 МГц. HD 7970 нормально воспринял нагрузки данной программы и продемонстрировал даже меньшие значения, чем бывший лидер HD 6970. Но посмотрите, как эффективно расходует электричество GTX 580. Уровень его энергопотребления стабилизируется на 345 ваттах и остаётся неизменным на протяжении всего времени тестирования.
Послушать систему охлаждения:
- HD 7970 [3170 Кбайт]
И сравнить:
Разгон
Нагрузка создаётся запуском программы Furmark 1.9.1 с максимально экстремальными настройками. Мониторинг вентиляторов, температуры GPU осуществляется программой MSI Afterburner. Данные на диаграмму заносятся после фиксации оборотов вентилятора при достижении максимальной температуры.
Потенциал графического ядра в зависимости от подаваемого на него напряжения.
Графические ядра 40 нм быстро «истощаются» в плане разгона. GF110 начинает противиться на отметке ~900 МГц, Cayman ушел не так уж и далеко, всего до 950 МГц. Но не забывайте, что добрые две трети графического ядра NVIDIA работают на удвоенной частоте. А 28 нм Tahiti равнодушны к любой доступной частоте. И 1125 МГц для него не предел, я просто столкнулся с обыденной для новой видеокарты проблемой отсутствия понимающего её программного обеспечения.
Не думаю, что для ядра Tahiti частоты порядка 1.2 ГГц окажутся проблемными, больше похоже на то, что перед нами весьма склонный к разгону графический процессор. Ведь для достижения 1.1 ГГц мне не потребовалось менять ни одной настройки, ни напряжения, ни скорости вращения вентилятора. Просто сдвинул ползунок в драйверах и забыл обо всем. Не скрою и тот факт, что все больше компаний анонсируют заведомо разогнанные версии HD 7970, где частоты 1.1 ГГц - просто детский лепет. Там фигурируют числа 1.2-1.3 ГГц и это на воздушном охлаждении!
Энергопотребление в зависимости от разгона.
Энергопотребление новой видеокарты находится в умеренной зоне, но все же выше, чем у предыдущего поколения. Смею предположить, что AMD перестраховалась так, чтобы большое количество GPU поместилось в максимальное требуемое число – 250 Ватт. Рост частот едва ли сказывается на росте потребления электричества.
Cayman резко сдаёт позиции у отметки 950 МГц, а еще он активно сопротивляется разгону, существенно снижая частоту вплоть до 400-500 МГц. Поэтому считать разгон полноценным вряд ли можно, GTX 580 и вовсе сложно вписать или, лучше сказать, «подружить» с FurMark. Современные драйвера NVIDIA безупречно распознают программу и снижают не только частоты, но и потребление видеокарты. А экран ваттметра постоянно прыгает в диапазоне +/-50-70 ватт. Поэтому, с точки зрения энтузиаста, HD 7970 самая «правильная» карта из трёх.
Температура графического процессора в зависимости от его частоты.
Рост размеров испарительной камеры благоприятно сказался на температуре графического ядра. Так как энергопотребление поднималось не слишком круто, то и нагрев был умеренным. Снижение температуры у HD 6970 в районе 900-950 МГц вызвано сильным снижением частоты в 3D. Температура GTX 580 равномерно растет, несмотря на все попытки алгоритма, встроенного и в физическом виде на видеокарте, и в логическом виде в драйверах, снизить частоты GPU.
Температура VRM в зависимости от частоты GPU.
И все же силовые цепи, основанные на элементах Volterra, обладают гораздо лучшим КПД преобразования электричества. Но не забывайте, что уровень энергопотребления HD 7970 все же выше, а количество фаз меньше, чем у HD 6970.
Наши французские коллеги любезно предоставили фотографии в термокамере всех трех видеокарт.

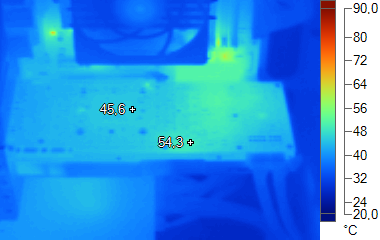

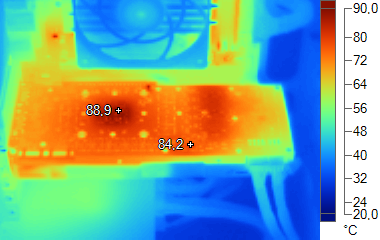

- GTX 580 под нагрузкой.

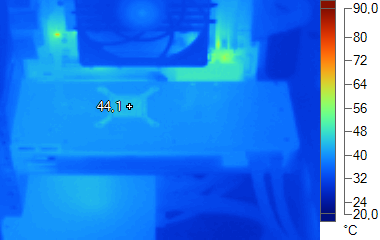

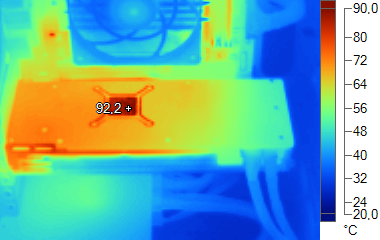

- HD 6970 под нагрузкой.

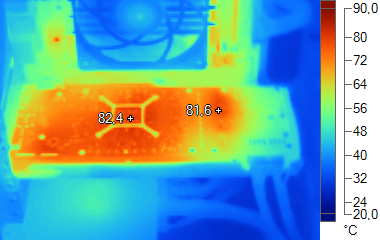

- HD 7970 под нагрузкой.
Как и следовало ожидать, менее громкий и оборотистый вентилятор позволяет прогреваться графическому ядру Cayman до больших значений. Но цепи питания едва ли набирают половинную величину температуры ядра. У GTX 580 поверхность под зоной VRM и GPU равномерно нагревается, не в последнюю очередь из-за меньших оборотов вентилятора. Но обратите внимание, зона VRM нагревается именно равномерно, по всей поверхности, без явных очагов перегрева.
HD 7970 лучше охлаждается массивным радиатором с тепловой камерой, но пятифазная система VRM создаёт локальную точку, в которой нагрев сосредоточен на небольшой площади. Дополнительные микросхемы памяти добавляют жару в общую картину нагрева. С точки зрения потребителя, HD 6970 выглядит предпочтительнее всех =).
- GTX 580 в простое.
- HD 6970 в простое.

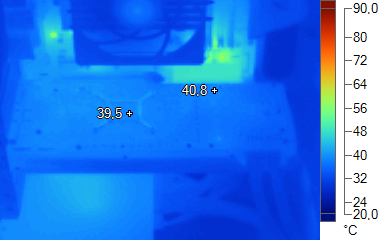

- HD 7970 в простое.
Как и следовало ожидать, наиболее холодной видеокартой стала HD 6970, в ней нагревается исключительно графическое ядро, а остальная поверхность остается прохладной. Худшей стал GTX 580, отчасти по причине приличного нагрева VRM. Непонятно, почему именно в простое зона так активно выделяет тепло. Формально, ситуацию можно списать на менее качественные элементы, обладающие меньшим КПД по сравнению с компонентами, используемыми в видеокартах AMD.

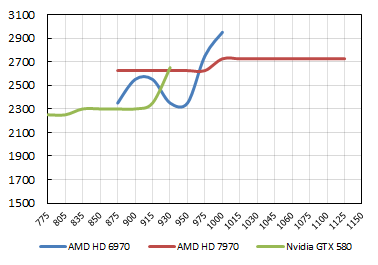

Обороты вентилятора (управление происходит в автоматическом режиме).
Объяснение холодного нрава графического ядра Tahiti кроется в данном графике. Вентилятор на HD 7970 агрессивнее раскручивается, но все же стоит отдать должное - система охлаждения справляется с 1.1 Ггц как с легким летним коктейлем.
Разгон продолжался до тех пор, пока не достигалось одно из условий: критическая температура больше 100°C, выставлен максимальный уровень напряжения в программе MSI Afterburner, частота ядра не повышается даже после очередного поднятия напряжения.
NVIDIA GTX 580
|
|
|
|
|
|
|
|
|
Напряжение, MSI Afterburner, В |
|
|
|
|
|
|
|
|
Напряжение, мультиметр, В |
|
|
|
|
|
|
|
|
Дельта, В |
|
|
|
|
|
|
|
|
Температура GPU, °C |
|
|
|
|
|
|
|
|
Обороты вентилятора max, об/мин |
|
|
|
|
|
|
|
|
AMD HD 6970
|
|
|
|
|
|
|
|
Напряжение, MSI Afterburner, В |
|
|
|
|
|
|
|
Напряжение, мультиметр, В |
|
|
|
|
|
|
|
Дельта, В |
|
|
|
|
|
|
|
Температура GPU, °C |
|
|
|
|
|
|
|
Температура VRM, °C |
|
|
|
|
|
|
|
Обороты вентилятора max, об/мин |
|
|
|
|
|
|
|
Энергопотребление Furmark, Вт |
|
|
|
|
|
|
|
AMD HD 7970
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Напряжение, MSI Afterburner, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Напряжение, мультиметр, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Дельта, В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Температура GPU, °C |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Температура VRM, °C |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Обороты вентилятора max, об/мин |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Энергопотребление Furmark, Вт |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
