Итоговые результаты материнских плат:
|
1100T |
1100T |
1100T |
1100T |
980 |
980 |
980 |
980 |
645 |
645 |
Частота, МГц |
|
|
|
|
|
|
|
|
|
|
Множитель |
|
|
|
|
|
|
|
|
|
|
Частота шины, МГц |
|
|
|
|
|
|
|
|
|
|
Напряжение, В |
|
|
|
|
|
|
|
|
|
|
Частота NB |
|
|
|
|
|
|
|
|
|
|
Множитель |
|
|
|
|
|
|
|
|
|
|
Напряжение, В |
|
|
|
|
|
|
|
|
|
|
Частота памяти, МГц |
|
|
|
|
|
|
|
|
|
|
Множитель |
|
|
|
|
|
|
|
|
|
|
Тестовый стенд
- Процессоры:
- AMD Phenom II x6 1100T;
- Phenom II x4 980,
- Athlon II x4 645;
- Материнские платы:
- MSI 990FXA-GD80;
- MSI 990FXA-GD65;
- Оперативная память: 8 Гбайт (2 х 4) | 1333 МГц 9-9-9-24 2Т;
- Видеокарта: AMD HD 6790;
- Жёсткий диск: SSD Crucial M4 128 Гбайт;
- Блок питания: Tagan TG1100-U95 1100 Вт;
- Операционная система: Microsoft Windows 7 x64 Sp1.
Перечень используемых измерительно-контрольных приборов и инструментов
- Тарификатор электроэнергии: E305EMG;
- Цифровой термометр: Fluke 54II.
Инструментарий и методика тестирования
реклама
Для корректного замера температуры использовались следующие условия:
Закрытое помещение, внутри которого располагается система автоматической поддержки климатических условий. В данном случае уровень температуры был установлен на отметке 22°С +-1°С. За точностью соблюдения заданных параметров наблюдало четыре датчика. В качестве жесткого диска использовался SSD, а блок питания, помпа, радиатор с вентиляторами во время замера находились за пределами комнаты. На стенде отсутствовали иные комплектующие, издающие какие-либо шумы.
Температуры в графиках указаны не CPU, а самого горячего радиатора системы охлаждения, как показывает практика, область PWM остается холоднее южного или северного моста. В любом случае, стандартное напряжение процессоров отличается в рамках одной партии, а в тестах материнских плат важнее знать запас прочности её системы охлаждения без принудительного обдува воздухом.
Уровень потребления электричества [ватт] в простое оценивался по показаниям тарификатора E305EMG сразу после загрузки операционной системы. Значения, отображаемые в графике, соответствуют минимально достигнутым цифрам с прибора. Настройки энергосбережения, впрочем, как и любые другие затрагивающие потребления системы в целом, выставлены по умолчанию.
Максимальная нагрузка создавалась программой OCCT в режиме проверки блока питания. Данные вносились после двадцатиминутного теста. Температура материнской платы есть не что иное, как значения с термодатчиков, установленных непосредственно в основании радиаторов.
Проверка USB и SATA: Программа HD Tune 4.61Pro (Средняя скорость линейного чтения, блоки по умолчанию 64 Кбайт), внешний контроллер совместимый с SATA 3.0 (AgeStar 3UB2A8-St). SSD диск Intel X25E 64 Гб SLC, неинициализированный в системе, предварительно очищен специальной утилитой Intel Garbage (не для публичного пользования).
Измерение скорости Lan и Wi-Fi осуществляется утилитой iPerf с определёнными настройками сервера и клиента по протоколу TCP. В качестве сервера используется сетевой адаптер Intel 82772, не дружащий с Jambo Frame (планируется апгрейд контроллера). Промежуточная точка соединения – маршрутизатор Netgear GS608, во время тестирования Wi-Fi добавляется в цепь роутер ASUS N16 (802n, WPA-AES).
Таким образом, оценивается связка «Lan порт сервера(Intel 82772)-Netgear GS608-Lan порт клиента» (тестируемой материнской платы) или Wi-Fi решения: «Lan порт сервера(Intel 82772)-Netgear GS608-ASUS N16-Lan порт клиента» (тестируемой материнской платы). На мой взгляд, вполне домашнее применение. Заблаговременно проверялась скорость между Netgear GS608 и ASUS N16, чтобы исключить влияние промежуточного участка.
реклама
Скорость работы связки «процессор-чипсет-память» оценивалась следующими приложениями:
- Cinebench 10;
- Cinebench 11.5;
- Pov-Ray All CPU Total seconds;
- TrueCrypt Serpent-Twofish-AES;
- wPrime 2.00;
- x264 v3 (устаревшая версия, без агрессивных оптимизаций под многопоточность);
- x264 v4 (новая версия, хорошо оптимизированная под многопоточность с новыми кодеками);
- WinRAR;
- Photoshop CS5 x64 (применение последовательности из нескольких десятков фильтров);
- Autodesk Revit Architecture 2012 (визуализация 3D-чертежа дома).
Температурный режим и уровень потребляемого электричества
Условия: без внешнего обдува вентилятором/ми. Только сама материнская плата, процессор, оперативная память.
Радиатор цепей питания, градусы, °C
Простой | Нагрузка
Включите JavaScript, чтобы видеть графики
Северный мост, градусы, °C
Простой | Нагрузка
Включите JavaScript, чтобы видеть графики
Южный мост, градусы, °C
Простой | Нагрузка
Включите JavaScript, чтобы видеть графики
Пояснения:
- MSI 990FXA-GD80 – процессор AMD Phenom II x6 1100T 3300 МГц. vCPU BIOS - авто. vCPU реальное – 1.400 В. vNB - авто. vCPU-NB - авто. vHT-Link - авто. Частота шины и множитель - 200 МГц x 16.5. Частота памяти 1600 МГц.
- MSI 990FXA-GD65 - процессор AMD Phenom II x6 1100T 3300 МГц. vCPU BIOS - авто. vCPU реальное – 1.424 В. vNB - авто. vCPU-NB - авто. vHT-Link - авто. Частота шины и множитель - 200 МГц x 16.5. Частота памяти 1600 МГц.
- MSI 990FXA-GD80* OC – процессор AMD Phenom II x6 1100T 4250 МГц. vCPU BIOS – 1.497 В. vCPU реальное – 1.592 В. vNB – 1.388 В. vCPU-NB – 1.348 В. vHT-Link – 1.15 В. Частота шины и множитель - 340 МГц x 12.5. Частота памяти 1820 МГц.
- MSI 990FXA-GD80 OC – процессор AMD Phenom II x6 1100T 4200 МГц. vCPU BIOS – 1.45 В. vCPU реальное – 1.55 В. vNB – 1.388 В. vCPU-NB – авто. vHT-Link – авто. Частота шины и множитель - 200 МГц x 21. Частота памяти 1600 МГц.
- MSI 990FXA-GD65* OC - процессор AMD Phenom II x6 1100T 4250 МГц. vCPU BIOS – 1.465 В. vCPU реальное – 1.58 В. vNB – 1.39 В. vCPU-NB – авто. vHT-Link – авто. Частота шины и множитель - 340 МГц x 12.5. Частота памяти 1600 МГц.
- MSI 990FXA-GD65 OC – процессор AMD Phenom II x6 1100T 4200 МГц. vCPU BIOS – 1.465 В. vCPU реальное – 1.58 В. vNB – 1.35 В. vCPU-NB – авто. vHT-Link – авто. Частота шины и множитель - 200 МГц x 21. Частота памяти 1600 МГц.
Напомню, что в 990FXA-GD80 система охлаждения занимает большую часть пространства материнской платы и состоит из двух частей. Первая, объединяет радиатор цепей питания процессора и северный мост. Вторая часть, меньшая, охлаждает южный мост. По результатам тестирования она справляется разве что с процессорами, работающими на номинальных частотах или с небольшим разгоном. Как только пользователь основательно повышает напряжения, то происходит перегрев, и последующее срабатывание термозащиты, выключающей материнскую плату. Она возвращается к жизни только после охлаждения.
Налицо компромисс инженеров, желающих сделать радиаторы умеренно массивными и позволить покупателю немного побаловаться разгоном. Под серьёзные нагрузки не хватает запаса площади радиаторов и требуется активное охлаждение.
В 990FXA-GD65 раздельное охлаждение цепей питания и северного моста, хорошо сказывается на температурных режимах PWM и губительно для NB. Фактически, северный мост постоянно находится вблизи критической температуры и без активного охлаждения я бы не рискнул работать с такой системой. С другой стороны, раз радиаторы разделены, и нет необходимости в первых двух слотах PCI-e 1x, то можно модернизировать систему охлаждения, заменив её на более производительный радиатор.
Условия: без дискретной видеокарты, только материнская плата, процессор, память, жесткий диск.
На штатной частоте процессора, Вт
Простой | Нагрузка
Включите JavaScript, чтобы видеть графики
Пояснения:
- MSI 990FXA-GD80* - процессор AMD Phenom II x6 1100T 3300 МГц. vCPU BIOS - авто. vCPU реальное – 1.400 В. vNB - авто. vCPU-NB - авто. vHT-Link - авто. Частота шины и множитель - 200 МГц x 16.5. Частота памяти 1600 МГц.
- MSI 990FXA-GD65* - процессор AMD Phenom II x6 1100T 3300 МГц. vCPU BIOS - авто. vCPU реальное – 1.424 В. vNB - авто. vCPU-NB - авто. vHT-Link - авто. Частота шины и множитель - 200 МГц x 16.5. Частота памяти 1600 МГц.
- MSI 990FXA-GD80 – процессор AMD Phenom II x4 980 3700 МГц. vCPU BIOS - авто. vCPU реальное – 1.44 В. vNB - авто. vCPU-NB - авто. vHT-Link - авто. Частота шины и множитель - 200 МГц x 18.5. Частота памяти 1600 МГц.
- MSI 990FXA-GD65 - процессор AMD Phenom II x4 980 3700 МГц. vCPU BIOS - авто. vCPU реальное – 1.46 В. vNB - авто. vCPU-NB - авто. vHT-Link - авто. Частота шины и множитель - 200 МГц x 18.5. Частота памяти 1600 МГц.
С разгоном процессора, Вт
Нагрузка
Включите JavaScript, чтобы видеть графики
Пояснения:
- MSI 990FXA-GD80* - процессор AMD Phenom II x6 1100T 4250 МГц. vCPU BIOS – 1.497 В. vCPU реальное – 1.592 В. vNB – 1.388 В. vCPU-NB – 1.348 В. vHT-Link – 1.15 В. Частота шины и множитель - 340 МГц x 12.5. Частота памяти 1820 МГц.
- MSI 990FXA-GD65* - процессор AMD Phenom II x6 1100T 4250 МГц. vCPU BIOS – 1.465 В. vCPU реальное – 1.58 В. vNB – 1.39 в. vCPU-NB – авто. vHT-Link – авто. Частота шины и множитель - 340 МГц x 12.5. Частота памяти 1600 МГц.
- MSI 990FXA-GD80 – процессор AMD Phenom II x6 1100T 4200 МГц. vCPU BIOS – 1.45 В. vCPU реальное – 1.55 В. vNB – 1.388 В. vCPU-NB – авто. vHT-Link – авто. Частота шины и множитель - 200 МГц x 21. Частота памяти 1600 МГц.
- MSI 990FXA-GD65 - процессор AMD Phenom II x6 1100T 4200 МГц. vCPU BIOS – 1.465 В. vCPU реальное – 1.58 В. vNB – 1.35 В. vCPU-NB – авто. vHT-Link – авто. Частота шины и множитель - 200 МГц x 21. Частота памяти 1600 МГц.
Результаты тестов
реклама
Cinebench 10
Настройки:
- Монопоток и многопоточный тест.
- Профиль CPU.
Performance 1 CPU | Multi CPU
Включите JavaScript, чтобы видеть графики
Cinebench 11.5
Настройки:
- Профиль CPU.
Performance CPU Test
Включите JavaScript, чтобы видеть графики
Pov-Ray
Версия: 3.7.х.
Настройки:
- Стандартные.
- Профиль – All CPU.
Render CPU Test
Включите JavaScript, чтобы видеть графики
TrueCrypt
Настройки:
- 1024 Мбайт
- Профиль – встроенный тест скорости шифрования.
Serpent-Twofish-AES
Включите JavaScript, чтобы видеть графики
wPrime
Версия: 2.00.
Настройки:
- Профиль – 1024М.
1024М
Включите JavaScript, чтобы видеть графики
x264
Версия: v3.19.
Настройки:
- Профиль – кодирование файла в два этапа.
2 проход | 1 проход
Включите JavaScript, чтобы видеть графики
x264
Версия: v4.хх.
Настройки:
- Профиль – кодирование файла в два этапа.
2 проход | 1 проход
Включите JavaScript, чтобы видеть графики
WinRAR
Версия: 4.beta6.
Настройки:
- Профиль – встроенный тест скорости архивирования.
Скорость архивирования
Включите JavaScript, чтобы видеть графики
Revit Architecture 2012 визуализация
Настройки:
- По умолчанию, наилучшее качество.
Время визуализации
Включите JavaScript, чтобы видеть графики
Adobe Photoshop CS 5.0 x64
Настройки:
- Применение последовательности фильтров на эталонное изображение.
Время
Включите JavaScript, чтобы видеть графики
Скорость Sata III
HDTune 4.60Pro.
Настройки:
- Размер блока – 64 Кбайт.
- Качество измерения – точно.
Мбайт/с
Включите JavaScript, чтобы видеть графики
Скорость eSata
HDTune 4.60Pro.
Настройки:
- Размер блока – 64 Кбайт.
- Качество измерения – точно.
Мбайт/с
Включите JavaScript, чтобы видеть графики
Скорость USB 2.0
HDTune 4.60Pro.
Настройки:
- Размер блока – 64 Кбайт.
- Качество измерения – точно.
Мбайт/с
Включите JavaScript, чтобы видеть графики
Скорость USB 3.0
HDTune 4.60Pro.
Настройки:
- Размер блока – 64 Кбайт.
- Качество измерения – точно.
Мбайт/с
Включите JavaScript, чтобы видеть графики
Скорость Сети Lan-Lan
Iperf 2.0.5.
Настройки:
- TCP Windows size – стандартное.
- Строка инициализации клиента – iperf.exe -c ххх.ххх.ххх.ххх -P 1 -i 1 -p 5001 -f m -t 300.
- Строка инициализации сервера – –. iperf.exe -s -P 0 -i 1 -p 5001 -f m.
- Длительность измерения – 300 секунд.
- Физический тип подключения – 1 Гбит/с.
Мбит/сек
Включите JavaScript, чтобы видеть графики
Встроенный звук
Единственное доступное программное обеспечение для оценки качества – это RightMark Audio Analyzer, им и воспользуемся. В роли оценивающей аудиокарты выступила ASUS Xonar HDAV 1.3.
Общие результаты MSI 990FXA-GD65.
|
|
|
Уровень шума, дБ (А) |
|
|
Динамические диапазон, дБ (А) |
|
|
Гармонические искажения, % |
|
|
Гармонические искажения + шум, дБ(A) |
|
|
Интермодуляционные искажения + шум, % |
|
|
Взаимопроникновение каналов, дБ |
|
|
Интермодуляции на 10 кГц, % |
|
|
Общая оценка |
|
|
Общие результаты MSI 990FXA-GD65.
|
|
|
Уровень шума, дБ (А) |
|
|
Динамические диапазон, дБ (А) |
|
|
Гармонические искажения, % |
|
|
Гармонические искажения + шум, дБ(A) |
|
|
Интермодуляционные искажения + шум, % |
|
|
Взаимопроникновение каналов, дБ |
|
|
Интермодуляции на 10 кГц, % |
|
|
Общая оценка |
|
|
Результаты по сравнению с 890FXA-GD70.
|
Realtek ALC892 |
Realtek ALC892 |
Realtek ALC889 |
Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: |
|
|
|
Уровень шума, дБ (А): |
|
|
|
Динамический диапазон, дБ (А): |
|
|
|
Гармонические искажения, %: |
|
|
|
Интермодуляционные искажения + шум, %: |
|
|
|
Взаимопроникновение каналов, дБ: |
|
|
|

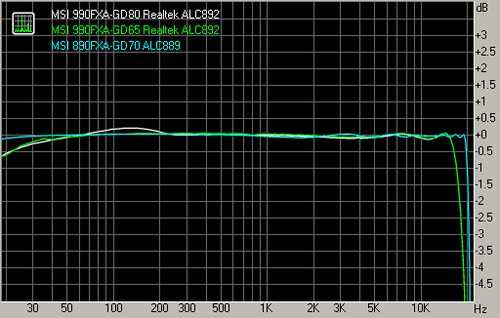

Частотная характеристика.

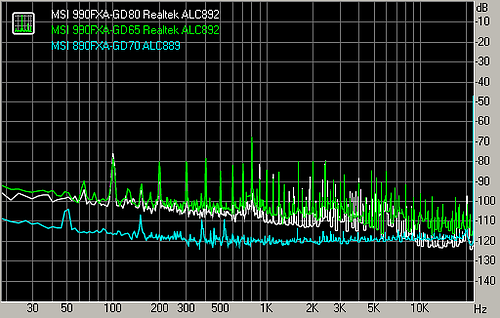

Уровень шума.

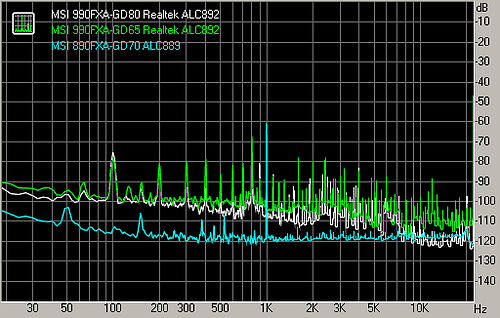

Динамический диапазон.

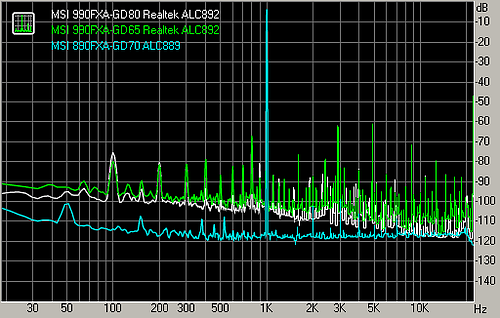

Нелинейные искажения + шум (при уровне -3 дБ).

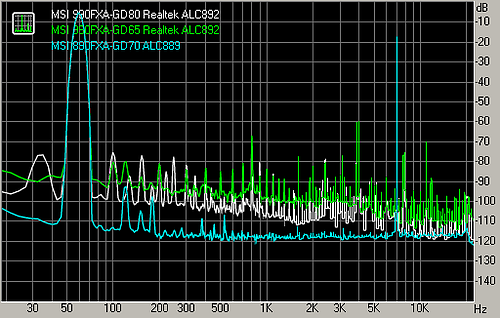

Интермодуляционные искажения.

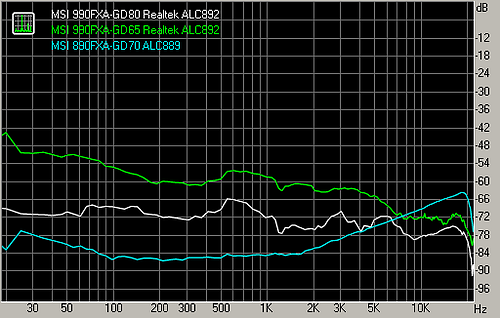

Взаимопроникновение стереоканалов.
Как бы MSI не убеждала меня, но качество реализации аудио на материнской плате 890FXA-GD70 с более старым кодеком ALC889 выше, чем у новых плат, не только на графиках, но и в жизни. Во всех случаях наблюдается низкий уровень мощности и недостаточно точная передача музыкальных нот. Задрав уровень громкости на максимум, я так и не услышал любимые мелодии в том виде, в котором они должны воспроизводиться. Ситуация ухудшается при условии быстрой смены источника аудио со встроенной карты на ASUS Xonar. Но все же производителю надо отдать должное, спустя несколько лет встроенный звук понемногу совершенствуется…
Заключение
MSI 990FXA-GD80.
Достоинства:
- Удобный интерфейс BIOS.
- Несколько профилей для сохранения настроек с любым названием.
- Высокая рабочая частота шины.
- Эффективная система охлаждения.
- Удобное расположение слотов PCI-e.
- Качественные системы питания процессора, памяти, северного и южного мостов.
- Встроенная, и самое главное - рабочая термозащита цепей питания.
- Множество настроек регулировки напряжений: vDimm, vNB, vCPU, vCPU-NB, vCPU-PLL, vSB, vHT-Link, vDDR-vref, vCPU DDR-PHY, vNB PCI-e, vDDR-VTT.
Недостатки:
- Новый BIOS крайне медленно проходит POST.
- Нет описания к некоторым пунктам меню.
- Неудобно регулировать напряжения, отсутствует подсказка об используемом напряжении.
- OC GeneII практически не разгоняет процессор и не использует возможности памяти.
- При неудачном разгоне система, возвращающая настройки BIOS’a к номинальным, срабатывает редко.
- При сбросе настроек BIOS’a по умолчанию включаются не все энергосберегающие функции.
- Нет регулировки коррекции напряжений.
- Если уж сделали кнопки включения, перезагрузки, то надо было добавить кнопки повышения и понижения частоты шины. У продвинутой материнской платы нет площадок для измерения напряжений, она сама решает, как себя вести при «разгоне», при этом завышая значение vCPU до +0.1 В!
MSI 990FXA-GD65
Достоинства:
- Удобная оболочка BIOS'а.
- Отлично разгоняет NB, HT-Link.
- Несколько профилей для сохранения настроек с любым названием.
- Высокая рабочая частота шины.
Недостатки:
- Перегрев NB при разгоне старших моделей процессоров.
- Неудобно задавать напряжения в BIOS’е, отсутствует полноценный мониторинг.
- Нет регулировок vSB, vHT-Link, vDDR-vref, vCPU DDR-PHY, vNB PCI-e, vDDR-VTT.
- Не всегда корректная процедура сброса настроек при неудачном разгоне.
- К некоторым пунктам меню нет описания.
- При сбросе настроек BIOS’a по умолчанию включаются не все энергосберегающие функции.
- Нет регулировки коррекции напряжений.
Выражаем благодарность:
Компании MSI за предоставленные на тестирование материнские платы MSI 990FXA-GD80 и MSI 990FXA-GD65.
