До недавних пор я был убеждён, что процессоры AMD редко разгоняются выше отметки 4.0…4.2 ГГц, заблуждение развеяно. Последний из могикан, а сейчас уже точно можно так сказать об AMD Phenom II X4 980, практически беспроблемно осилил частоту в 4500 МГц! При этом напряжение не превышало условный максимум 1.55 В. Отличный результат для процессора и ужасный для материнской платы.
Вы только подумайте, каждый раз после старта системы и прохождения стресс-теста плата при перезагрузке засыпала, как спящая красавица, и отказывалась стартовать. Вокруг неё приходилась танцевать, бить бубном и заговаривать. После чего она, как ни в чем не бывало, заводилась и работала. Не знаю, можно ли было до меня так замучить экземпляр, но факт остаётся фактом.
При этом были доступны множители памяти, вплоть до 16х. Видимо, плате нравится штатная частота шины, и она способна автоматически и корректно выставлять любые напряжения.
Оставшийся вариант разгона подходит для энтузиастов и людей с крепкими нервами, а потратить их придётся изрядно!
реклама
Путём долгих и мучительных экспериментов удалось получить более-менее адекватный результат разгона. Но в процессе проявились очередные недочёты материнской платы. Она зависала во время прохождения POST'а на ошибке «d6», с исправной видеокартой AMD HD 6670. После замены последней на AMD HD 6790 все возвращалось в норму. Такое ощущение, что данную версию BIOS’a инженеры готовили в спешке, не до конца протестировав его на совместимость с оборудованием. В любом случае, 280 МГц результат неважный.
AMD Athlon II x4 645
Напоследок был заготовлен AMD Athlon II x4 645, представитель широко распространённой линейки процессоров. Традиционно начнём с работы OC GENE II.
Стандартная частота Athlon'а 3100 МГц, материнская плата разогнала его менее чем на 10%. Так и запишем, сервис – несостоятелен. Вы думаете, у меня предвзятое отношение? Отнюдь, если бы я не знал, на что способен CPU, то этих слов бы не было.

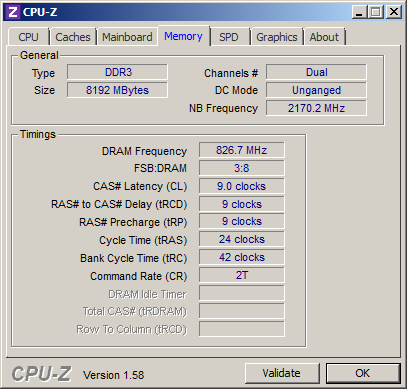

Память по-прежнему далека от тех частот, что зашиты в профиле XMP, и пусть плата повысила напряжение до нормального уровня – 1.65 В, но разогнать забыла...
реклама
Увы, но так же, как у процессоров под Intel Socket 1155, множители Athlon'а фиксированы. Понижать можно без проблем, а повышать только на версиях Black Edition, которых в ассортименте AMD для данной линейки нет.

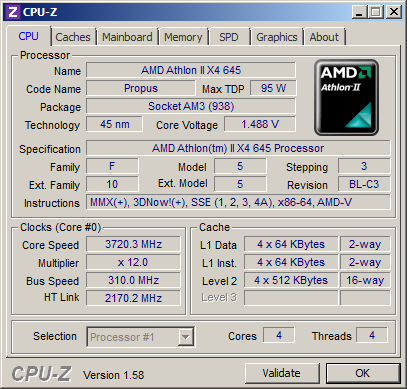

В ручном режиме удалось поднять частоту шины до приличных 310 МГц. Для этого потребовалось изменить напряжение vCPU и vNB, остальные параметры материнская плата выставила сама. И снова всплыли особенности её характера. Разгон процессора был начат с частоты шины 250 МГц, с её постепенным повышением на 10 МГц. Периодически после изменений, по нажатию F10 (сохранение настроек) плата намертво зависала. Последующее включение приводило её в циклическое состояние между ошибкой «19» и нормальным состоянием «FF». Мало того, встречались множители (в основном - чётные), на которых система отказывалась стартовать.
В целом, 990FXA-GD80 если и может неплохо разгонять, то делает это чересчур своеобразно, демонстрируя не очень привлекательные стороны своего характера. Часть проблем можно списать на свежую оболочку BIOS'а, но в остальном к ней требуется основательный подход и крепкие нервы.
MSI 990FXA-GD65
Беседа о разгоне продолжится с младшей моделью - MSI 990FXA-GD65. Все те же испытуемые и те же цели. Поскольку на плате нет кнопки OC GENEII, то один режим вычеркивается, впрочем, он не так уж интересен, как собственное участие в разгоне процессоров.
AMD Phenom II x6 1100T
Простой вариант - меняем множитель процессора, выставляя требуемое напряжение vCPU и не превышая условный максимум 1.55…1.56 В. Ранее уже выяснилось, что 1100Т работает на частоте 4200 МГц, а старшая плата под нагрузкой завышает напряжение на +0.1 В. Учитывая эти факты, выставляем в BIOS’e 1.528 В, NB – «авто». Дабы не путаться в опробованных комбинациях достижения цели 21х200 МГц, я приведу историю в хронологическом порядке, где vCPU и NB - значения из BIOS’a. Технологию энергосбережения, по просьбам участников форума, решено не отключать, поэтому все возможные C1E, C&Q, APS заранее активированы.
- VCPU – 1.528 В; NB – auto: не стартует, жду минуту, ничего не происходит. Нажимаю «reset», появляется ошибка «d6» на POST карте и «мать» задумчиво молчит. Выключаю, затем включаю, идёт горячая перезагрузка и несколько циклических стартов, после чего система оживает, рапортуя о неудачном разгоне. Все установленные настройки сохраняются, что откровенно радует, а я продолжаю биться с системой.
Принято решение выставить вручную NB, так и поступаю. VCPU – 1.528 В; NB – 1.35 В: стартует, загружается операционная система. Запускаем стресс-тестирование, и (о, ужас) на мультиметре высвечивается цифра 1.680 В. Быстро считаем разницу между выставленным и полученным напряжениями, она получается в районе +0.152 В. Данный факт после +0.1 в на 990FXA-GD80 меня уже не удивляет. Естественно, проходятся все тесты, но необходимо приблизиться к нормальному напряжению, а значит, попытаемся привести его в норму.
- VCPU – 1.5 В; NB – 1.35 В: работает, но реальное значение vCPU – 1.65 В.
- VCPU – 1.45 В; NB – 1.35 В: работает, но реальное значение vCPU – 1.58 В.
- VCPU – 1.43 В; NB – 1.35 В: работает нестабильно, в тестах некоторые ядра теряют задания, а реальное значение vCPU – 1.56 В.

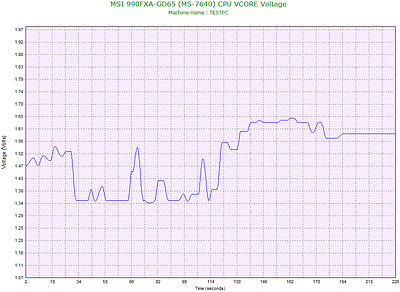

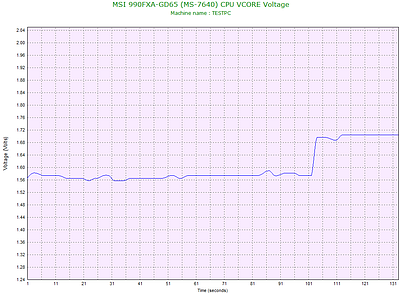

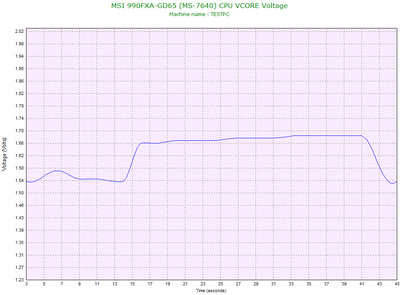

Посмотрим, что творится с регулировкой напряжения vCPU в тестах, и там есть чему удивляться. Несмотря на то, что под нагрузкой vCPU равнялось 1.58 В, при частичной загрузке ядер оно скакало в диапазоне от 1.34 В до 1.64 В.
На сто девяносто четвертой секунде в работу включился prime95, напряжение стабилизировалось и оставалось постоянным на протяжении всего теста. Но до этого момента можно наблюдать настоящие американские горки, с учётом того, что с отметки «ноль секунд» и вплоть до включения «прайма» был загружен лишь рабочий стол. Таким образом, с включёнными энергосберегающими технологиями, для разгона процессора AMD Phenom II x6 1100T потребовалось установить VCPU – 1.45 В, NB – 1.35 В в BIOS’е. Чем я нарушил своё же обещание не выходить за пределы 1.55…1.56 В. А частота HT и NB составила 2400 МГц. Хорошо хоть, что ни один из множителей памяти не потерялся (от 8х до 16х).
Отключаем C1E, C&Q и продолжаем разгонять процессор без «зелёных» функций. Поскольку пороги напряжений, при которых он работает и проходит стресс-тесты, уже определены, то начинаем с vCPU 1.54 В, NB – auto: не стартует.
- VCPU – 1.54 В; NB – 1.35 В: работает, но реальное значение vCPU – 1.69 В.
реклама
Система водяного охлаждения легко справляется с таким тепловыделением, но финишный рубеж расположен немного на другой высоте …
- VCPU – 1.52 В; NB – 1.35 В: работает, но реальное значение vCPU – 1.66 В.
- VCPU – 1.49 В; NB – 1.35 В: работает, реальное значение vCPU – 1.64 В.
- VCPU – 1.47 В; NB – 1.35 В: работает, реальное значение vCPU – 1.60 В.
- VCPU – 1.45 В; NB – 1.35 В: работает, реальное значение vCPU – 1.58 В.
- VCPU – 1.44 В; NB – 1.35 В: не работает.
Так что как ни крути, что энергосбережение включено, что выключено, настройки для разгона остаются прежними.
Для разгона процессора AMD Phenom II x6 1100T потребовалось установить в BIOS’е VCPU – 1.45 В и NB – 1.35 В. Что опять же нарушает ранее взятое на себя обязательство, не выходить за пределы 1.55…1.56 В.
Частота HT и NB - 2600 МГц, работали все множители памяти (от 8х до 16х).
Продолжаем эпопею с разгоном процессора AMD Phenom II x6 1100T. Наступил момент заняться настоящим оверклокингом, используя частоту шины, множители и различные комбинации настроек напряжения.
Высоту «300 МГц» плата взяла без проблем. Просто повышаем её и перезагружаемся, не забывая понижать множители HT Link и NB. Начальный отсчёт: VCPU – 1.45 В; NB – 1.35 В. Привожу историю в хронологическом порядке.
- VCPU – 1.54 В; NB – 1.35 В, множитель 12, частота шины 340 МГц, - работает.
- VCPU – 1.54 В; NB – 1.35 В, множитель 12, частота шины 345 МГц, - не работает, ошибка на POST-карте «05», выключаем-включаем, настройки BIOS’a сохранились, сообщается о неудачной попытке разгона.
- VCPU – 1.54 В; NB – 1.35 В, множитель 12.5, частота шины 340 МГц, - не работает, ошибка на POST-карте «d6», выключаем-включаем, «мать» не стартует, не сбрасывает настройки, пришлось несколько раз полностью её обесточить и подержать кнопку Clear CMOS.
- VCPU – 1.54 В; NB – 1.35 В, множитель 12.5, частота шины 330 МГц, - не работает.
- VCPU – 1.54 В; NB – 1.35 В, множитель 11.5, частота шины 340 МГц, - не работает
Останавливаюсь и пытаюсь проанализировать результаты. Прихожу к единственному выводу, что нечётные множители материнской плате не нравятся настолько, что она «впадает» в кому от них. Попытаемся приучить её к ним, выставив NB выше 1.35 В.
- VCPU – 1.55 В; NB – 1.39 В, множитель 12.5, частота шины 320 МГц, - работает, но не с первого раза. Сперва получается ошибка «d6», после чего принудительно выключаем и включаем систему.
- VCPU – 1.55 В; NB – 1.39 В, множитель 12.5, частота шины 340 МГц, - работает, реальное значение vCPU – 1.68 В.
- VCPU – 1.52 В; NB – 1.39 В, множитель 12.5, частота шины 340 МГц, - работает, реальное значение vCPU – 1.66 В.
- VCPU – 1.5 В; NB – 1.39 В, множитель 12.5, частота шины 340 МГц, - работает, реальное значение vCPU – 1.64 В.
- VCPU – 1.48 В; NB – 1.39 В, множитель 12.5, частота шины 340 МГц, - работает, реальное значение vCPU – 1.62 В.
- VCPU – 1.46 В; NB – 1.39 В, множитель 12.5, частота шины 340 МГц, - работает, реальное значение vCPU – 1.6 В.
Пора бы заняться частотой NB, который до текущего момента функционировал на частоте меньше 2400 МГц.
- VCPU – 1.46 В; NB – 1.39 В, множитель 12.5, частота шины 340 МГц, частота NB 2720 МГц, - не работает, даже после возвращения ранее настроенного профиля плата не стартует!
Пришлось начинать с настроек VCPU – 1.55 В; NB – 1.39 В, множитель 12.5, частота шины 340 МГц. Множитель памяти находился в пределах 8х-10.66х. Быть может, система заработает и на больших множителях. Увы, - нет, не заработали ни 13.33х, ни 16х. И опять приходилось возвращаться к настройкам с частотой шины 320 МГц.
Попутно выяснилось, что плата категорически не стартует, если частота HT превышает работоспособную частоту, или множитель памяти выставлен больше, чем 10.66х. Не стартует, мягко сказано. Она уходит в циклическую перезагрузку, пытается восстановить предыдущие настройки, но всё тщетно. Приходится отключать питание и нажимать Clear CMOS, после чего возвращаться к шине 320 МГц и постепенно её наращивать до 340 МГц. Знакомая ситуация, некогда такие «фокусы» требовали материнские платы EVGA.
Итак, удалось выяснить закономерность, для хорошего разгона требуется выставить частоту шины 320 МГц, любой подходящий множитель, VCPU – 1.55 В; NB – 1.39 В, множитель памяти 8х или 10.66х, вручную задать частоту NB и HT Link, но не более 2600 МГц, и повышать шину до 340 МГц.

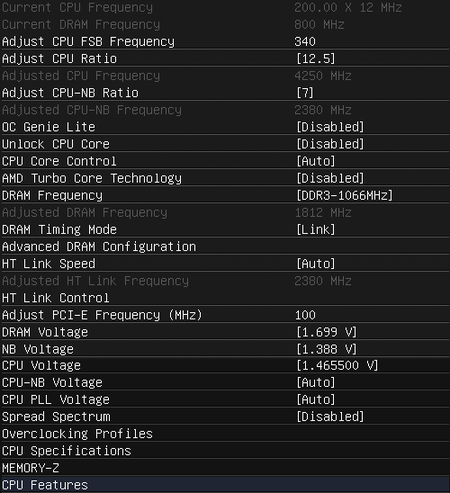

После удачного старта зайти в BIOS и выставить нормальное напряжение vCPU – 1.465 В. С данными настройками плата прошла стресс-тест, включалась после полного обесточивания и работала на протяжении нескольких дней. По желанию, существующие настройки можно сохранить, как в самом BIOS’e, так и на внешний носитель.
AMD Phenom II x4 980
Переходим к разгону AMD Phenom II x4 980. Начнём с простого, банально повышаем множитель.
Учитывая то, что процессор способен покорять 4.5 ГГц, выставляем требуемые множители, начинаем разгонять, а чтобы не ловить ошибки с энергосберегающими функциями, отключаем C1E, C&Q, APS.
- VCPU – 1.55 В; NB – auto: не стартует, жду минуту, ничего не происходит. Нажимаю reset, появляется ошибка «d6» на POST-карте и «мать» задумчиво молчит. Выключаю, включаю её, идёт горячая перезагрузка и несколько циклических стартов, после чего система оживает, рапортуя об удачном разгоне.
Ранее мне встречалась ошибка POST «d6» и решать её приходилось полным отключением системы от розетки. Но в отличие от заморочек с AMD Phenom II x6 1100T, х4 980 после включения все-таки разгонялся.
Загружаем операционную систему и проверяем стабильность стресс-тестом. На мультиметре отображается значение vCPU – 1.608 В, что однозначно много! Начинаем двигаться в сторону уменьшения напряжения.
- VCPU – 1.53 В; NB – авто: работает, но реальное значение vCPU – 1.6 В.
- VCPU – 1.52 В; NB – авто: работает, но стресс-тест вызывает ошибки BSOD.
Возвращаемся к рабочим настройками и параллельно пытаемся разогнать NB и HT-Link, работающий до этого на частоте 2400 МГц.
- VCPU – 1.53 В; NB – авто, множитель памяти х16, множитель NB х13: работает.
- VCPU – 1.53 В; NB – авто, множитель памяти х16, множитель NB х14: работает, но стресс-тест вызывает ошибки BSOD.

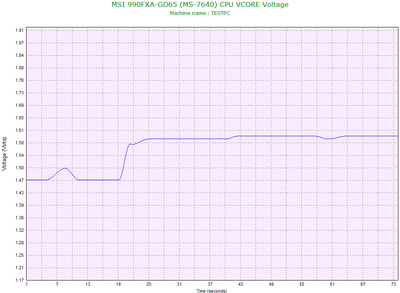

Останавливаемся на стабильных настройках, проверяем, как ведёт себя регулятор напряжения.
К сожалению, регулировки vDroop нет, поэтому придётся смириться со значительным скачком напряжения при 100% нагрузке.
А ниже привожу настройки BIOS:
После того, как выяснилось, что с данными настройками система остаётся стабильной, попытаемся включить энергосберегающие функции. Но как стало известно позже, активирование в BIOS’e вовсе не означает их работу в операционной системе.
Переходим к сложному варианту, когда необходимо согласовать разгон частоты шины, рабочего множителя для памяти и NB.
Цель – частота порядка 4.5 ГГц. Начнем с отметки 280 МГц, именно такая частота шины оставалась работоспособной на старшей материнской плате GD80.
- VCPU – 1.55 В; NB – авто, частота шины 280 МГц, множитель х16: не стартует и уходит в циклическую перезагрузку, выводя на экране POST-карты ошибку «d6». Изученное поведение платы пытаемся вылечить полным обесточиванием, увы, после старта она рапортует о неудачном разгоне.
Проверяем, может быть, процессор не в состоянии включаться на столь высокой частоте.
- VCPU – 1.55 В; NB – авто, частота шины 280 МГц, множитель х15.5: не стартует.
Переходим в ручной режим управлением питания северного моста, и выставляю vNB – 1.4 В.
- VCPU – 1.55 В; NB – 1.4 В, частота шины 280 МГц, множитель х15.5: не стартует.
- VCPU – 1.55 В; NB – 1.4 В, частота шины 270 МГц, множитель х15.5: не стартует.
- VCPU – 1.57 В; NB – 1,4 В, частота шины 250 МГц, множитель х15.5: стартует, реальное значение напряжения CPU зашкаливает за 1.6 В.
- VCPU – 1.57 В; NB – 1.4 В, частота шины 260 МГц, множитель х15.5: стартует.
- VCPU – 1.57 В; NB – 1.4 В, частота шины 265 МГц, множитель х15.5: стартует, но в тестах появляются BSOD. Таким образом, стабильная частота шины оказалась на уровне 260 МГц, её и используем, но добираем частоту процессора свободным множителем.
- VCPU – 1.57 В; NB – 1.4 В, частота шины 260 МГц, множитель х16: не стартует, ошибка POST «d6», лечим стандартным способом. Выключаем полностью из сети и включаем, проходит POST и загружается операционная система.
- VCPU – 1.57 В; NB – 1.4 В, частота шины 260 МГц, множитель х17: не стартует, ошибка POST «d6», лечим стандартным способом. Выключаем полностью из сети и включаем, проходит POST и загружается операционная система.
До предельной частоты остаётся порядка 100 МГц, попробуем увеличить частоту шины до 265 МГц.
- VCPU – 1.57 В; NB – 1.4 В, частота шины 265 МГц, множитель х17: не стартует, ошибка POST «54», последующая перезагрузка происходит с текстовым сообщением о неудачном разгоне. До текущего момента северный мост и HT-Link отдыхали с пониженным множителем, попытаемся вернуть им достойную частоту.
- VCPU – 1.57 В; NB – 1.4 В, частота шины 260 МГц, множитель х17, множитель HT x8, памяти х13.33: стартует и работает.
- VCPU – 1.57 В; NB – 1.4 В, частота шины 260 МГц, множитель х17, множитель HT x9, памяти х13.33: стартует и работает.
- VCPU – 1.57 В; NB – 1.4 В, частота шины 260 МГц, множитель х17, множитель HT x10, памяти х13.33: стартует и работает.

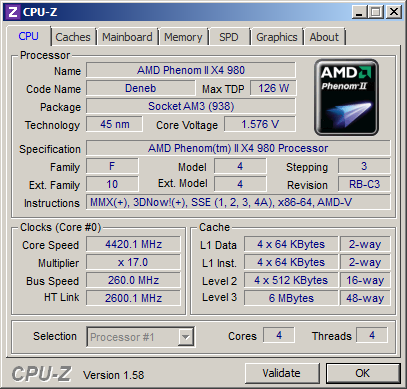

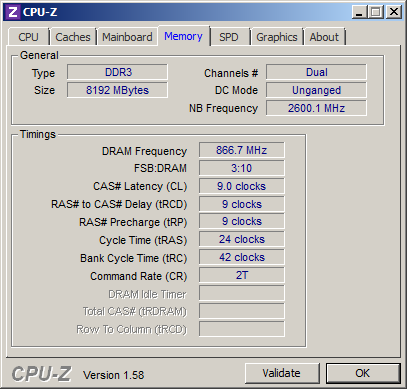

Выше 2600 МГц северный мост не заработал. Приступаем к нормированию напряжения, подаваемого на процессор.
- VCPU – 1.53 В; NB – 1.4 В: работает, но реальное значение vCPU – 1.56 В.
- VCPU – 1.52 В; NB – 1.4 В: работает, реальное значение vCPU – 1.584 В.
- VCPU – 1.51 В; NB – 1.4 В: работает, реальное значение vCPU – 1.576 В.
- VCPU – 1.49 В; NB – 1.4 В: работает, реальное значение vCPU – 1.55 В.
- VCPU – 1.48 В; NB – 1.4 В: стартует, но не загружается операционная система.
AMD Athlon II x4 645
Осталось последнее испытание, разгон процессора AMD Athlon II x4 645.
Получив большую порцию знаний после экспериментов с процессорами Phenom x6 и x4, применяем их на практике. Чего уж лукавить и перестраховываться, стартуем с отметки 300 МГц.
- VCPU – 1.55 В; NB – 1.4 В, частота шины 300 МГц, множитель х12, множитель NB х8, памяти х10.66: работает.
- VCPU – 1.55 В; NB – 1.4 В, частота шины 310 МГц, множитель х12, множитель NB х8, памяти х10.66: работает.
Ранее было выяснено, что частотный потолок данного процессора лежит в диапазоне от 3700…3800 МГц при 1.6 В. Следующий шаг частоты шины превышает максимально допустимую частоту, в связи с чем пришлось снизить множитель.
- VCPU – 1.55 В; NB – 1.4 В, частота шины 310 МГц, множитель х11.5, множитель NB х8, памяти х10.66: работает.
- VCPU – 1.55 В; NB – 1.4 В, частота шины 320 МГц, множитель х11.5, множитель NB х8, памяти х10.66: работает.
- VCPU – 1.55 В; NB – 1.4 В, частота шины 330 МГц, множитель х11.5, множитель NB х8, памяти х10.66: не работает, минута на раздумье, пять секунд на расчёты, и напрашивается вывод о том, что частота NB не может дальше расти, соответственно снижаем множитель до 7х.
- VCPU – 1.55 В; NB – 1.4 В, частота шины 330 МГц, множитель х11.5, множитель NB х7, памяти х10.66: работает.
- VCPU – 1.55 В; NB – 1.4 В, частота шины 340 МГц, множитель х11, множитель NB х7, памяти х10.66: не стартует, ошибка «54», сообщение о неудачном разгоне.
- VCPU – 1.55 В; NB – 1.4 В, частота шины 335 МГц, множитель х11, множитель NB х7, памяти х10.66: не стартует, ошибка «54», сообщение о неудачном разгоне.
Последний стабильный результат был со следующими настройками: частота шины 330 МГц, множитель х11.5, множитель NB х7, памяти х10.66, что уже само по себе неплохо, но попробуем улучшить результат.
- VCPU – 1.55 В; NB – 1.4 В, частота шины 330 МГц, множитель х11.5, множитель NB х8, памяти х10.66: не стартует.
- VCPU – 1.55 В; NB – 1.4 В, частота шины 330 МГц, множитель х11.5, множитель NB х8, памяти х10.66: не стартует.
Увы, частота NB не смогла перешагнуть черту 2600 МГц. Продолжим приводить в порядок напряжение vCPU.
- VCPU – 1.55 В; NB – 1.4 В, частота шины 330 МГц, множитель х11.5, множитель NB х7, памяти х10.66: реальное значение vCPU – 1.61 В.
- VCPU – 1.53 В; NB – 1.4 В, частота шины 330 МГц, множитель х11.5, множитель NB х7, памяти х10.66: реальное значение vCPU – 1.58 В.
- VCPU – 1.52 В; NB – 1.4 В, частота шины 330 МГц, множитель х11.5, множитель NB х7, памяти х10.66: крах системы при прохождении стресс теста.
Настройки BIOS:
