Вентилятор

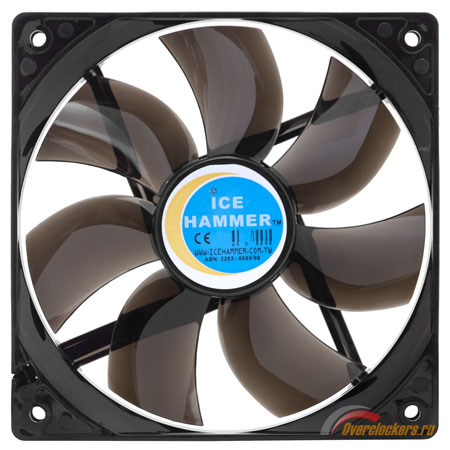

В комплекте с тестируемым кулером поставляется уже знакомая нам по обзору IH-4600 черная полупрозрачная семилопастная «стодвадцатка».
Она примет участие в моем следующем большом сводном тестировании.
Это не одна фотография, их тут девять. За переключение отвечают управляющие кнопки (при этом картинка остается «кликабельной»):
реклама
Вентилятор оснащен четырехконтактным разъемом для подключения к материнской плате, он поддерживает ШИМ-управление скоростью вращения. Заявленный диапазон – от 800 до 2000 оборотов в минуту. При этом обещан расход на уровне 22.74 и 66.19 CFM, а уровень шума не должен превышать 14.9 и 35.8 дБА соответственно.

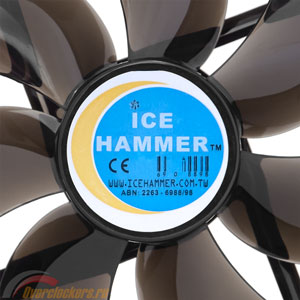

Какая-либо внятная маркировка на нем отсутствует, только снаружи наклеен логотип вендора с неким подобием штрих-кода.
Тем не менее, на сайте производителя мне удалось узнать, что «стодвадцатки» основана на «продвинутом» гидродинамическом подшипнике. Правда, заявленный срок жизни не впечатляет – всего 30 000 часов (впрочем, и это – почти 3.5 года непрерывной работы).
Было бы странно, если бы полупрозрачный глянцевый вентилятор обходился без подсветки. И она здесь есть. Четыре синих светодиода придают работающему кулеру весьма интересный вид (возможность отключения подсветки не предусмотрена).
реклама
А если таких вентиляторов на нем будет целых три...
Ну, да Ice Hammer IH-2 Towers на материнскую плату еще нужно установить. Именно к рассказу о монтаже кулера я сейчас и перехожу. Но прежде, как обычно, перечислю компоненты тестового стенда.
Тестовый стенд
Ice Hammer IH-2 Towers тестировался в составе следующей системы:
Центральный процессор: | Intel Core i7-2600K (Sandy Bridge, rev. D2, штатное напряжение 1.225 В, фото экземпляра). |
Материнская плата: | Gigabyte GA-Z68X-UD7-B3 (Intel Z68 Express, BIOS ver.F6). |
Оперативная память: | 3 x 2 Гбайта Corsair XMS3 DDR3–1600 CL7 (использовалось два модуля). |
Видеокарта: | HIS (reference) 2 Гбайта ATI Radeon HD 6950 @ 6970. |
Блок питания: | Enermax Revolution 85+, 850 Вт. |
Дисковая подсистема: | WD Caviar Black WD1001FALS 1012 байт. |
Термоинтерфейс: | Arctic Cooling MX-4. |
Соперники: | Ice Hammer IH-4600, Thermalright Silver Arrow. |
Установка
Крепление IH-2 Towers точно такое же, как у IH-4600. «Двухбашенный» Ice Hammer универсален. Он совместим со всеми актуальными процессорными разъемами: AMD Socket AM2, AM2+ и AM3, а также Intel LGA 775, 1155, 1156 и 1366.
Механизм крепления охладителей тайваньской компании мало изменился со времен IH-4500. Я уже рассказывал об установке этих кулеров как на сокет Intel (LGA 1366), так и на AMD (AM3). Поэтому тут лишь вкратце напомню алгоритм на примере процессорного разъема с 1155 контактами.

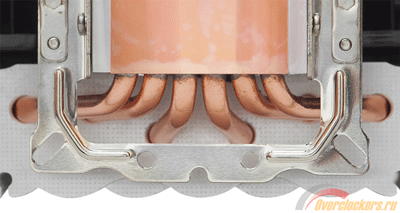

На радиаторе уже присутствует монтажная рамка. Но по умолчанию она совместима лишь с сокетами Intel. При установке кулера на CPU производства AMD к ней нужно прикрутить с противоположных сторон две отдельные планки:

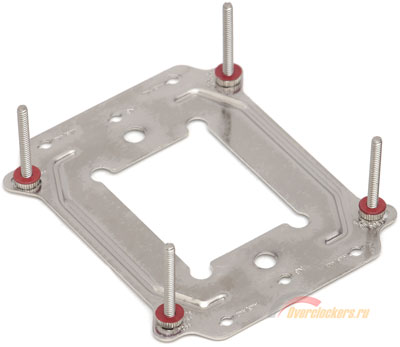

Далее подготавливаем backplate. В соответствующие нужному процессорному разъему монтажные отверстия помещаем винты и накручиваем сверху гайки. Они тоже разные для двух производителей процессоров.
Благодаря выступам под шляпками и соответствующим вырезам в крестовине винты надежно в ней фиксируются и не прокручиваются.

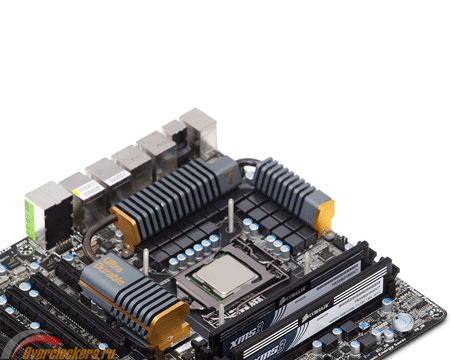

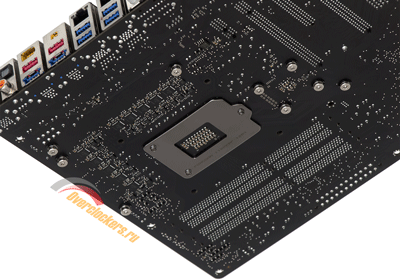

Сверху на гайки можно прилепить клейкие с двух сторон шайбы. По идее, они должны удерживать backplate при перевороте платы, но по факту этого не происходит. Поэтому приходится устанавливать «материнку» на крестовину, а не наоборот:
реклама

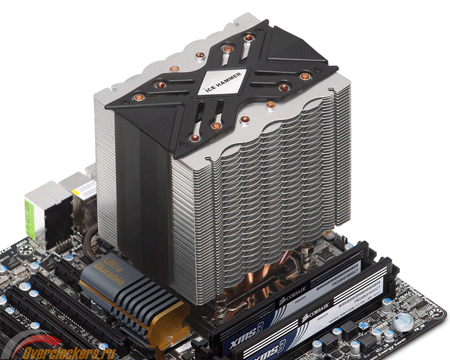

После этого можно устанавливать кулер на процессор (разумеется, не забыв перед этим удалить с подошвы радиатора защитную пленку и нанести на теплораспределитель CPU термоинтерфейс).
Остается лишь прикрутить комплектные подпружиненные шайбы.

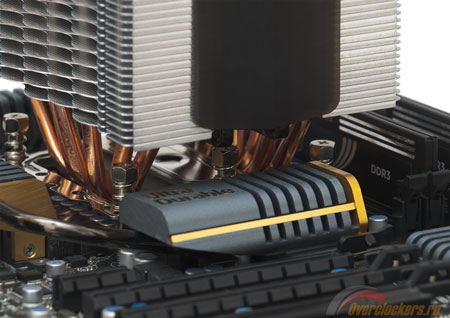

Однако сделать это не так-то просто. Помочь дотянуться до гаек под радиатором должен комплектный же ключ. Но на современных оверклокерских платах с крупными радиаторами (вроде стендовой Gigabyte GA-Z67X-UD7-B3) будет сложно даже наживить гайки, не то что закручивать их коротким кривым ключом.
А ведь этих гаек даже не четыре, а целых шесть: после прикручивания по углам предлагается дополнительно прижать радиатор к процессору по центру при помощи еще одной планки:
И если в случае с IH-4600 можно было просто снять вентиляторы и закрутить винты отверткой, то с IH-2 Towers такой номер не пройдет: более широкий радиатор перекрывает их полностью. Приходится мучиться с ключом. А это, надо сказать, очень неудобно. Похоже, по недружелюбности крепления у последних кулеров Scythe (раз, два, три) появился серьезный конкурент!
На процессорные разъемы AMD кулер можно установить только вертикально. Так, чтобы вентиляторы в типичном корпусе-башне дули вперед или назад.
А крепление под сокеты Intel позволяет ориентировать Ice Hammer IH-2 Towers в любом из четырех основных положений.

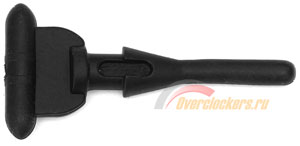

На этом возможности по «кастомизации» кулера не заканчиваются. Его можно дооснастить вентиляторами. Штатный держится на радиаторе при помощи резиновых «шпилек». В комплекте, напомню, присутствуют еще восемь – для двух дополнительных «стодвадцаток».
Жаль, что поставляется с IH-2 Towers лишь одна «вертушка». Даже в комплект к односекционному IH-4600 кладут две таких. Кстати, именно у этого кулера я и позаимствовал дополнительные вентиляторы.

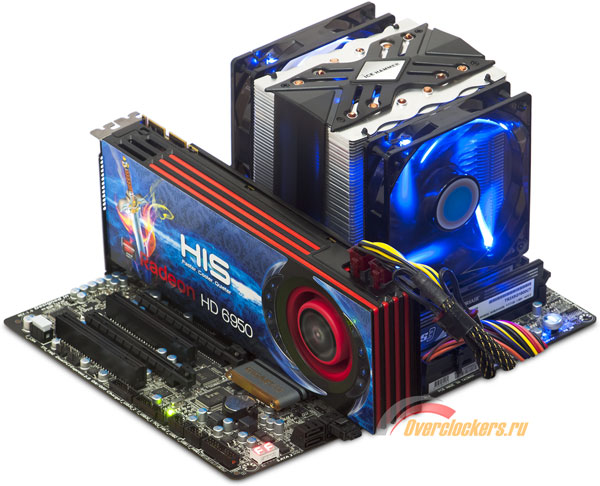

В результате «двухбашенный» Ice Hammer был протестирован и с одной, и с двумя, и с тремя «вертушками»:
