Аппаратные модификации
Анонс видеокарт серии GTX 580 добавил немало трудностей экстремальным оверклокерам. Разного рода защиты, предусмотренные производителями, вынуждают энтузиастов перепаивать в большом количестве элементы на печатной плате, а некоторые из них и вовсе удалять.
Ограничивающими факторами при разгоне NVIDIA GeForce GTX 580 являются:
- Датчик температуры, срабатывающий при отрицательных значениях;
- SlowMode – переключение в 2D режим при отрицательной температуре;
- vGPU – ограниченный предел напряжения на GPU в утилитах разгона;
- vMem – отсутствие поддержки утилитами для разгона регулирования напряжения на памяти;
- vPLL – отсутствие поддержки утилитами для разгона регулирования напряжения шины PLL;
- OCP – Over Current Protection – защита контроллеров напряжений ядра и памяти по току.
Рассматриваемая Palit GeForce GTX 580 лишена каких-либо переключателей или точек для мониторинга напряжений, поэтому все модификации выполняются с определенными элементами платы.
Для отключения SlowMode необходимо прошить версию BIOS, в которой отсутствует обращение к датчику температуры. Для непосвященных пользователей стоит пояснить, что данный режим срабатывает при падении температуры на GPU ниже -80 градусов по Цельсию. Видеокарта при этом продолжает полностью функционировать, но её частоты работают в режиме 2D. Отследить переход в SlowMode очень просто, достаточно запустить любой 3DMark. Fps во время прогона будет очень низким и вряд ли превысит 100 кадров в секунду.

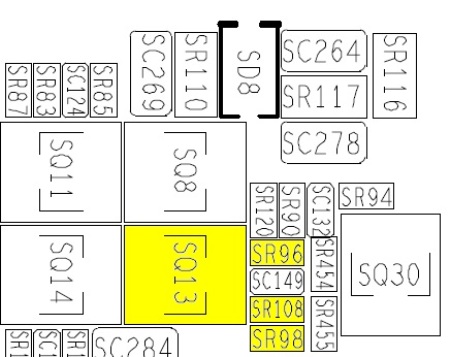

Для удаления температурной защиты придется избавиться от пары резисторов, расположенных на PCB и промаркированных как SR96, SR98 и SR108. Сопротивления резисторов: 10 кОм для SR96, SR98 и 6,81 кОм для SR108. Также потребуется убрать транзистор, обозначенный как SQ13. После удаления данных элементов никакой минус видеокарте не страшен.
реклама
Все модификации выполнил мой товарищ по команде Team Russia, известный под ником Lex_, за что ему огромное спасибо.
C контроллером напряжения GPU можно выполнить следующие модификации: vGPU, OCP, PWM Frequency. Последний мод позволяет увеличить частоту работы контроллера ADP4100, но как показывает практика, его использование не несет особых преимуществ в разгоне. К тому же, для достаточно слабой по современным меркам системы питания любое увеличение характеристик негативно скажется на температурных режимах.

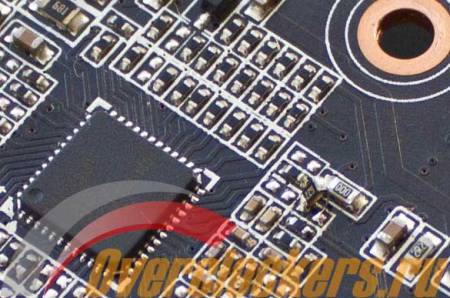

Модификации с контроллером напряжения GPU начались с изменения порога срабатывания защиты по току OCP. Использование резистора в точках SR358 позволяет увеличить лимит для OCP.

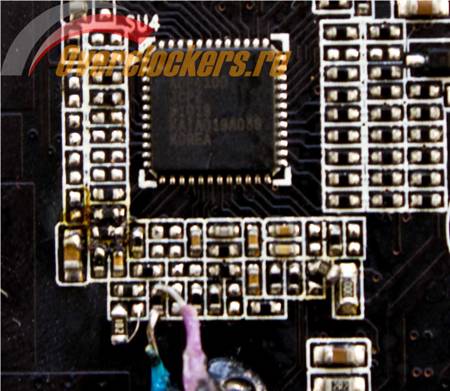

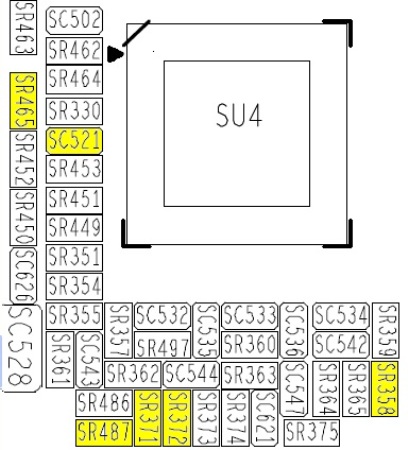

А вот для полноценного контроля напряжения на графическом процессоре пришлось удалить резисторы SR465, SC521 и SR372. На SR487 нужно добавить 1 кОм резистор, а на SR371 вешаем подстроечный резистор сопротивлением 100 Ом.
реклама
Для изменения напряжения на памяти потребуется 100 кОм резистор. По умолчанию напряжение на памяти составляет 1,53 В. Напомню, что микросхемы памяти, применяемые Palit, пользуются популярностью и среди других производителей видеокарт GTX 580, которые выставляют на них более высокое напряжение – 1,65 В. Номинального напряжения в 1,53 В не хватает даже для стабильной работы памяти на частоте 1100 МГц. А для 1200 МГц требуется уже 1,7 В.

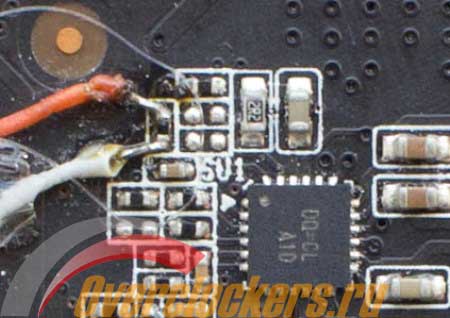

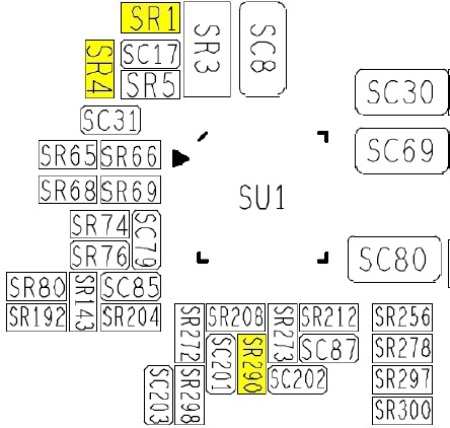

Вольтмод памяти не вызывает особых сложностей, необходимо на резистор, именуемый в мануале Palit SR4, повесить подстроечный резистор сопротивлением 100 кОм. Для увеличения напряжения на памяти нужно будет уменьшать его сопротивление. На память производства Samsung в версиях Lightning или Direct CUII обычно подают больше 1,8 В. Напряжения вплоть до 2 В являются приемлемыми, но 2 В на памяти в связке с данным контроллером её напряжения могут стать губительными для системы питания, поэтому лучше ограничиться 1,8 В.

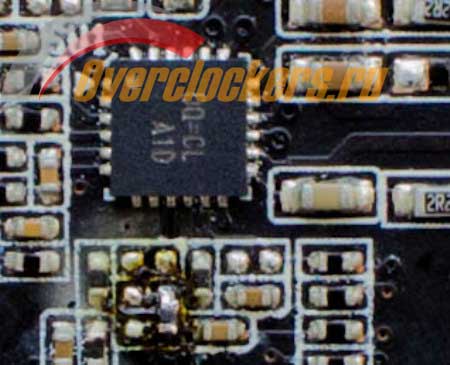

Помимо возможности регулирования напряжения на памяти Lex_ выполнил OCP мод. Для этого SR290 был заменен на резистор меньшего сопротивления. Для увеличения порога OCP нужно использовать резистор сопротивлением меньше номинального.

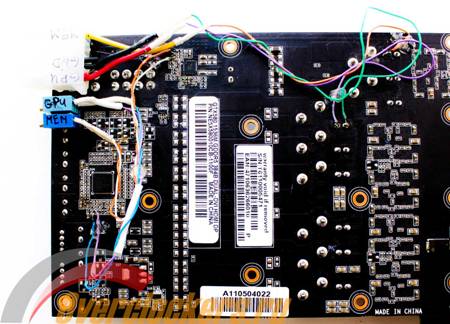

Вот так выглядит готовая к экстремальному разгону видеокарта Palit GeForce GTX 580.
После завершения всех модификаций осталось семь «лишних» элементов.
Тестовая конфигурация
Для тестирования видеокарты был собран открытый стенд со следующей конфигурацией:
- Материнская плата: ASUS Maximus IV Extreme (BIOS 1409);
- Процессор: Intel Core i7-2600K, 3400 МГц;
- Охлаждение процессора: Intel Extreme CPU Box Cooler, LGA1156;
- Термопаста: Gelid GC-Extreme;
- Оперативная память: GEIL EvoTwo 2000 МГц CL6-9-6-24, 1,65 В 2x2048 Мбайт;
- Видеокарта: Palit GeForce GTX 580;
- Охлаждение видеокарты: LN2 Pot k|ngp|n Tek 9.0 fat;
- Накопитель: ADATA S596, 128 Гбайт, SATA 3 Гбит/с;
- Блок питания: Antec High Current Pro 1200W, 1200 Ватт;
- Термометр: Fluke 54II;
- Мультиметр: Fluke 28II;
- Операционная система: Windows 7 Ultimate SP1.
Разгон с использованием жидкого азота

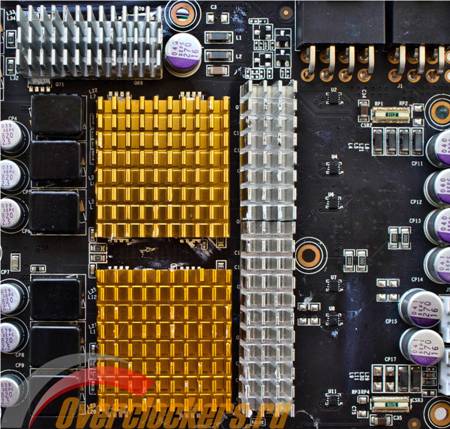

Быстрая проверка работоспособности у Lex_’a дома выявила одну серьезную проблему. Даже на номинальных напряжениях система питания видеокарты разогревалась до такой степени, что было невозможно держать палец на мосфетах больше секунды. Для отвода тепла от них было решено использовать радиаторы, а во время разгона обдувать с помощью мощного вентилятора.
реклама
Особой подготовки по изоляции видеокарты я не стал делать, так как не рассчитывал изначально на высокие частоты из-за слабой подсистемы питания. Запуск системы выполнялся на отрицательной температуре графического ядра в -30 градусов по Цельсию. Это было сделано специально для того, чтобы дать печатной плате немного промерзнуть, дабы предостеречь систему питания от перегрева.
При поднятии напряжения выше 1,3 В элементы питания видеокарты, охлаждаемые радиаторами и обдуваемые вентилятором со скоростью 3000 оборотов в минуту, все равно оставались горячими даже при температуре -100 градусов по Цельсию.
В качестве тестового бенчмарка был выбран 3DMark 11, поскольку на момент тестирования на сайте Futuremark.com проходил конкурс « Palit Overclocking with Sandy Bridge ». Суть задания была довольно проста: необходимо получить максимальный результат в 3DMark 11, используя однопроцессорную видеокарту производства Palit.
Обстоятельства сложились довольно удачно, поэтому была предпринята попытка участия. Среди соперников оказались известные оверклокеры – giorgioprimo, SF3D, elmor, Hazzan и Vivi. Но лишь одно отличало меня от них, это применение нереференсной версии Palit GeForce GTX 580. Результаты разгона участников превышали 1200 МГц по ядру, что для эталонной версии и бенчмарка 3DMark 11 уже очень неплохо. А победный результат в 10 734 попугая итальянского оверклокера giorgioprimo на частотах 1350/1250 МГц заслуживает очень высокой оценки.

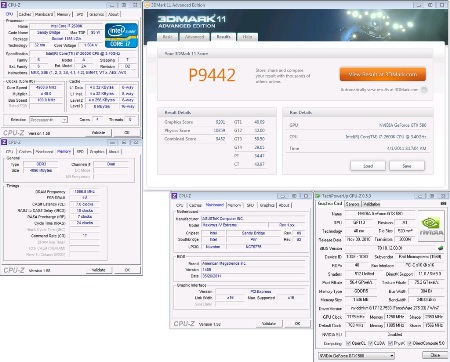

Мой лучший показатель не смог покорить рубеж даже в десять тысяч попугаев и составил 9 442 балла. Частоты видеокарты при этом были 1175 МГц для ядра и 1250 МГц для видеопамяти. Напряжение на графическом процессоре было поднято до уровня 1,33 В, а на памяти – до 1,8 В. Температура во время теста поддерживалась на уровне -100 градусов по Цельсию.
Следующим этапом должен был быть прогон на частотах 1200/1250 МГц. Без поднятия напряжения 3DMark 11 зависал после первых пяти секунд теста, что могло говорить лишь о нехватке двух параметров: недостатке напряжения на графическом ядре или температуре. Попытка снизить температуру до -125 градусов по Цельсию не дала ощутимого эффекта, 3DMark 11 также продолжал зависать в самом начале.
Даже при достаточно низкой температуре элементы питания видеокарты оставались очень горячими. Уже возникали мысли использовать старый трюк с охлаждением элементов парами жидкого азота. Для этого требуется одноразовый пластиковый стаканчик, с одной стороны которого вырезается отверстие примерно в половину высоты. На дно кладется бумага или салфетка и в стакан наливается жидкий азот. С помощью вентилятора холодные пары азота будут обдувать элементы питания.
Но до использования стаканчика дело не дошло. При повышении напряжения на ядро до 1,38 В после запуска 3DMark 11 раздался характерный щелчок, а экран погас. Перезагрузка не помогла, изображение на экране отсутствовало. Проверка напряжений мультиметром подтвердила худшую из мыслей – видеокарта пала смертью храбрых. Напряжения, как на графическом ядре, так и на памяти отсутствовали.
В завершение стоит отметить, что данная видеокарта однозначно не подходит для экстремального разгона в силу слабой и очень горячей системы питания. При этом разгонный потенциал самого ядра можно назвать вполне хорошим. Для сравнения видеокарте MSI GeForce GTX 580 для покорения 1200 МГц по ядру требуется 1,35 В и -70 градусов по Цельсию. Результат разгона Palit GeForce до 1175 МГц по ядру при 1,33 В и -100 вполне можно назвать сопоставимым.
Заключение
Преимущества и недостатки видеокарты Palit GeForce GTX 580:
[+] Самая низкая цена на рынке.
[+] Использование собственного варианта системы охлаждения.
[-] Применение более дешевых элементов питания видеокарты.
[-] Высокий нагрев элементов питания уже при небольшом повышении напряжения на GPU.
[-] Необходимость серьезных аппаратных вмешательств для экстремального разгона.
[-] Низкий разгонный потенциал даже по сравнению с референсной версией GeForce GTX 580.
Рекомендовать видеокарту Palit GeForce GTX 580 для оверклокинга во всех его проявлениях совершенно нельзя. Простая элементная база, упрощенная донельзя, оказалась очень слабой и не выдержала испытания жидким азотом. Самих инженеров Palit стоит похвалить за наличие «гайда для аппаратных модификаций», хотя даже в нем были найдены некоторые несоответствия. В общем, попытка представить собственную версию для оверклокеров у Palit провалилась.
Но если смотреть со стороны обычных пользователей, то рассмотренная видеокарта выглядит очень привлекательной в плане цены, представляя собой самое дешевое предложение на рынке среди всех моделей GTX 580. Для людей, не сведущих в разгоне и не собирающихся разгонять, версия Palit станет хорошим выбором, поскольку никаких отличий от «референса» в плане работы нет, а система охлаждения будет даже немного тише турбины.
