Тестовый стенд
DeepCool Ice Blade Pro тестировался в составе следующей системы:
Материнская плата: | ASRock X58 Extreme6 (Intel X58 Express, BIOS ver. 1.20). |
Центральный процессор: | Intel Core i7 950 (Bloomfield, rev. D0, штатное напряжение 1.20 В, фото экземпляра). |
Оперативная память: | 3 x 2 Гбайта Corsair XMS3 DDR3–1600 CL7. |
Видеокарта: | ATI Radeon HD 6870 Sapphire 1 Гбайт, reference. |
Блок питания: | Enermax Revolution 85+, 850 Вт. |
Дисковая подсистема: | WD Caviar Black WD1001FALS 1012 байт. |
Термоинтерфейс: | Arctic Cooling MX-2. |
Соперники: | Scythe Ninja 3, Thermalright Silver Arrow. |
Дополнительные вентиляторы: | Scythe Slip Stream 120 PWM Adjustable, 120 x 120 x 25 мм, ≈500–1900 RPM; Zalman ZM-F3, 120 x 120 x 25 мм, ≈ 1800 RPM, 2 шт.; Thermalright TY-140, 140 x 140 x 25 мм, ≈ 900–1300 RPM, 2 шт. |
Установка и совместимость
Установка DeepCool Ice Blade Pro проста и не вызывает каких-либо проблем. Тем не менее, в зависимости от процессорного разъема, процедура немного различается. Комплектный backplate предлагается использовать только для тех сокетов, которые не оснащены штатной усилительной пластиной с обратной стороны: Intel LGA 775 и все AMD (их backplate не в счет, для установки «неродных» СО он практически не используется). Тогда как при использовании кулера для охлаждения CPU Intel с 1155, 1156 или 1366 контактами придется обойтись без крестовины.
К счастью, стендовая плата под LGA 1366 содержит второй набор монтажных отверстий для процессорной системы охлаждения, соответствующий LGA 775. Поэтому мне удалось установить DeepCool Ice Blade Pro на одну и ту же пару из CPU и материнки обоими способами. Разницы в его эффективности при этом зарегистрировано не было. А значит, можно смело описывать «правильный» способ монтажа кулера на Intel Core i7 950 с 1366 контактами – без использования крестовины.
реклама

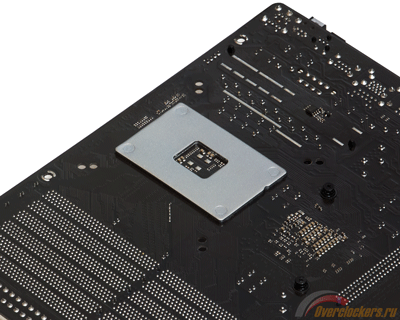

Он начинается с подготовки гаек. Последние совмещены с крупными резиновыми шайбами и после сдирания защитной бумажки приклеиваются к обратной стороне платы:

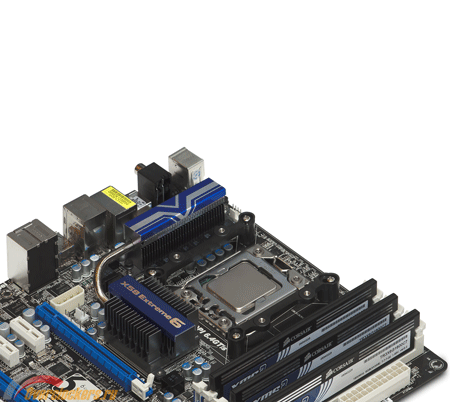

Далее уже с «лица» материнки обычными винтиками прикручиваются пластиковые монтажные планки:

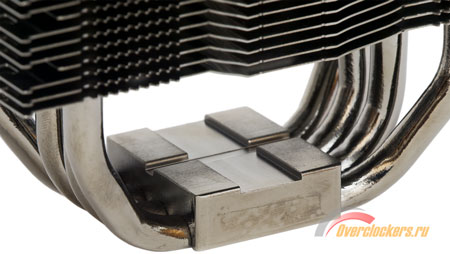

И можно устанавливать радиатор (разумеется, не забыв предварительно нанести на CPU термоинтерфейс). В верхней части его основания присутствует углубление, позволяющее зафиксировать прижимную планку.
Выбираем нужную (для Intel), укладываем туда и, наконец, прикручиваем радиатор к сокету. Тут уже используются винты с накатанной головкой, но все равно без использования отвертки вряд ли удастся обойтись.
реклама
Надо сказать, что несмотря на отсутствие backplate, крепление выглядит достаточно надежным. Более того, оно хорошо фиксирует радиатор, тот сидит на процессоре как влитой, не «ерзает» и не крутится.
Осталось оснастить DeepCool Ice Blade Pro вентиляторами. Комплектные скобы снабжены ручками, пользоваться ими удобно. Только вот они слишком мягкие, перед каждой установкой «вертушек» их приходится «разминать». И это все равно не дает гарантию того, что со временем крепление вентилятора не ослабнет.

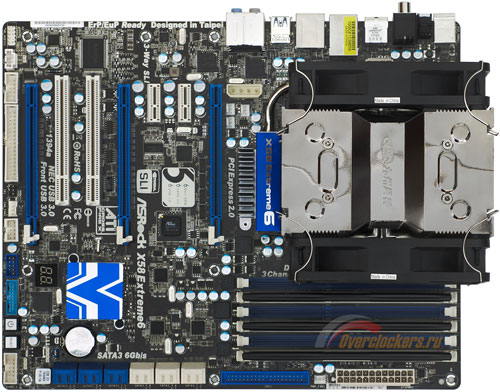

Зато скоб – два комплекта. А значит, кулер без проблем удастся протестировать с парой «стодвадцаток»:
Главное, не забыть установить на них резиновые демпферы (напомню, что один набор уже смонтирован на штатном вентиляторе, а второй есть в комплекте).

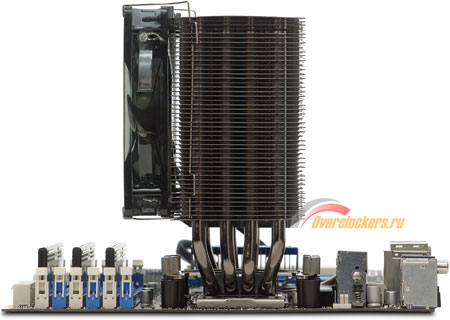

Даже с двумя «вертушками» кулер не слишком огромный. На стендовой материнской плате он не блокировал ни слоты расширения, ни разъемы для памяти.
Правда, из-за того, что процессорный разъем на ASRock X58 Extreme6 сильно смещен вверх, заметно выступал за ее пределы с этой стороны:

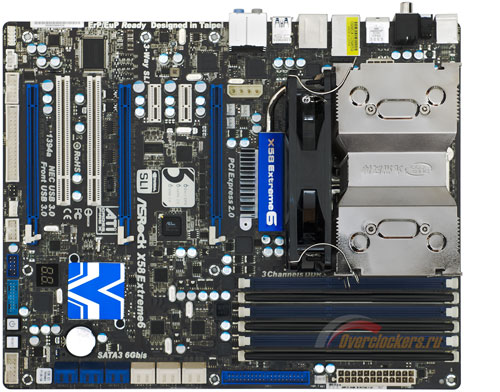

Но даже в такой ситуации владельцам тесных корпусов не придется расстраиваться. Им достаточно будет развернуть кулер на 90 градусов, установив вентилятор снизу:
К слову, что-то я совсем забыл про эту «стодвадцатку». Перед тем, как перейти к тестированию, сто́ит сказать о ней пару слов.
