Возможности BIOS Setup
Во время прохождения POST плата стандартно выводит полноэкранную картинку. Она здесь выполнена в стиле упаковки Foxconn Inferno Katana и выглядит так же странно.
А еще одной особенностью героини сегодняшнего тестирования является то, что она не позволяет отключить эту заставку. По крайней мере, я соответствующего параметра в BIOS Setup платы не обнаружил.
Тестировалась Foxconn Inferno Katana с последней доступной на конец июля 2010 года версией прошивки 08.00.15 от 11.05.2010, BIOS ID 979F1P07:
реклама
Обновить ее оказалось не так просто. Встроенной в BIOS утилиты здесь нет. Но все-таки искать загрузочный CD или флэшку не пришлось. Можно было воспользоваться фирменной «обновлялкой» Foxconn под Windows – Live Update. Но мне хватило и аналога DOS-овской «прошивалки» под более новые операционные системы Microsoft, хоть с ней и приходится работать из командной строки, а сам процесс весьма заморочен.

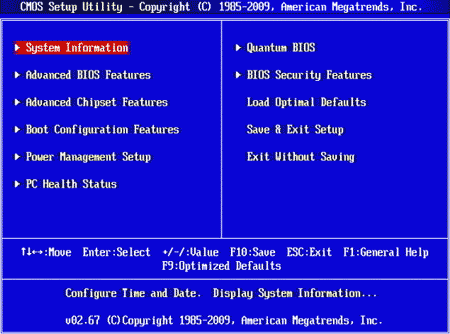

Несмотря на внешний вид, характерный для Award BIOS, прошивка Foxconn Inferno Katana базируется на микрокоде American Megatrends Inc. (AMI), о чем красноречиво свидетельствует копирайт снизу на главном экране:
Первые пять разделов оверклокерам неинтересны (но вы все равно найдете скриншоты к ним в конце статьи). Разве что в третьем – Advanced Chipset Features – можно отключить все неиспользуемые контроллеры:

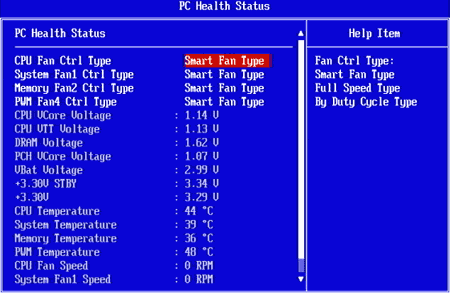

Поэтому сразу переходим к PC Health Status. Здесь располагается аппаратный мониторинг и контроль вентиляторов. Целых семь напряжений, четыре температуры (одна из них – процессорная) и... почему-то всего три скорости вращения вентиляторов. Хотя даже управлять можно четырьмя. А вообще разъемов для «вертушек», напомню, на плате шесть.
Но и мониторинг – это лишь вспомогательный инструмент. Главным «оружием оверклокера» должен стать лист Quantum BIOS, открывающий вторую колонку.
реклама
Начинается он с еще четырех подразделов:

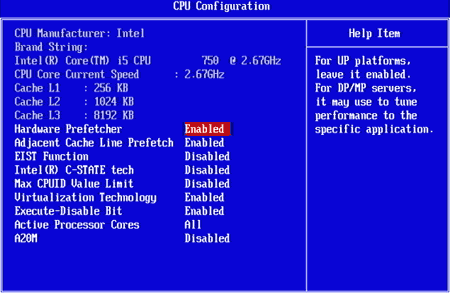

Первый посвящен центральному процессору. Здесь выводится информация о модели установленного CPU, а ниже можно (де-)активировать многочисленные технологии, поддерживаемые процессорами Intel с разъемом LGA 1156. Мы обратим внимание на параметр «Intel(R) C-STATE tech», отвечающий за работоспособность авторазгона Turbo Boost.
Он, напомню, бывает двух видов. В первом процессорный множитель под любой нагрузкой просто увеличивается на единицу. Иногда это становится хорошим подспорьем для оверклокера. Во втором же – расширенном – режиме работы Turbo Boost, кроме того, если загружена только пара ядер, множитель увеличивается на два, а если лишь одно – и вовсе на четыре. Вот тут при разгоне возможна потеря стабильности, данный вариант Turbo Boost мы стараемся обходить стороной.
Обычно материнские платы предоставляют возможность ограничиться первым режимом. Некоторые даже просто помещают соответствующее ему значение множителя в общий список. Мне встречались материнские платы, в которых не реализована поддержка расширенного режима работы технологии Turbo Boost. Но Foxconn Inferno Katana – первая, где отсутствует как раз стандартный. Если активировать параметр «Intel(R) C-STATE tech», включается расширенный авторазгон. А если выключить, то множитель CPU принципиально не поднимается выше штатного. При этом других параметров, отвечающих за Turbo Boost, здесь нет.
А ведь именно с повышенным на единицу множителем CPU мы тестировали производительность материнских плат в штатном режиме. Придется что-то придумывать.

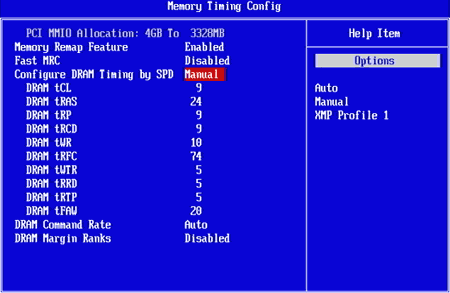

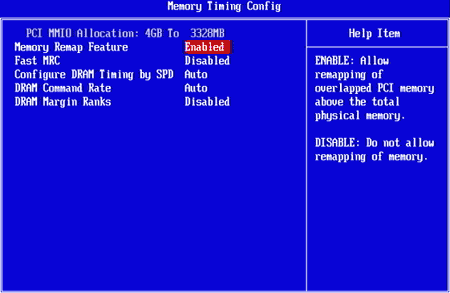

Но возвращаемся к изучению подразделов Quantum BIOS. Второй посвящен задержкам оперативной памяти. С ними тоже не все гладко. Можно либо оставить все на автомате:
Либо придется контролировать каждую вручную. Если все же хотите предоставить возможность выбрать все тайминги, кроме основных, материнской плате (кстати, забегая вперед, скажу, что делает она это очень неплохо), то просто установите все частоты и перезагрузитесь с авто-задержками. Потом еще раз зайдите в BIOS Setup и подкорректируйте вручную те, что вам нужны:

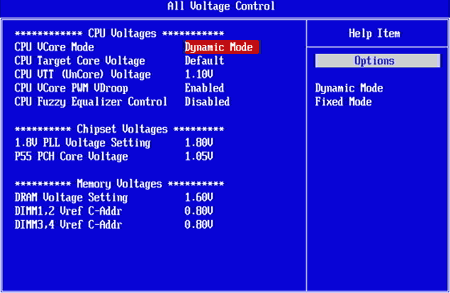

Третий подраздел посвящен напряжениям. В соответствии с последней модой Foxconn Inferno Katana предоставляет возможность сохранить работоспособность энергосберегающих технологий. В режиме задания процессорного напряжения «Dynamic Mode» в простое оно, как и должно, снижается на положенные ≈0.25 В.
А вот чтобы процессорное напряжение не уменьшалось под нагрузкой (так называемый VDroop), необходимо активировать Loadline Calibration. Его аналог в интерпретации Foxconn называется «CPU VCore PWM VDroop» и... как следует из его названия, работает «в другую сторону»: чтобы избавиться от VDroop, его нужно деактивировать.

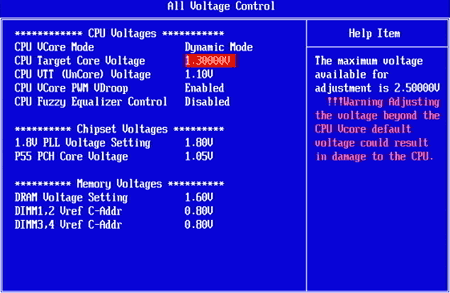

Потенциально небезопасные, по мнению программистов Foxconn, значения напряжений, как и положено, помечаются: завышенные – красным, заниженные – желтым. Для CPU такие предупреждения появляются уже при выборе 1.3 и 1.1 В соответственно.
реклама

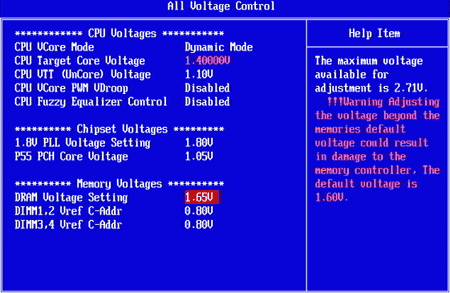

А для памяти – с «правильных» 1.66 В. Напоминаю, что ее контроллер на платформе Intel LGA 1156 встроен в центральный процессор, но питается от того же напряжения, что и сами модули. И есть строгая рекомендация Intel не поднимать его выше 1.65 В.
Приведем таблицу с диапазонами и шагами изменения основных напряжений в BIOS Setup платы Foxconn Inferno Katana:
|
|
|
|
CPU |
|
|
|
Memory |
|
|
|
VTT |
|
|
|
PCH |
|
|
|
CPU PLL |
|
|
|

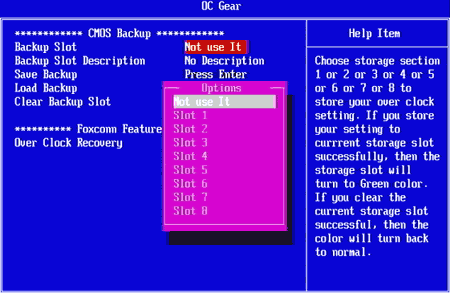

Четвертый и последний подраздел с Quantum BIOS называется OC Gear и отвечает за профили. Можно сохранить до восьми наборов настроек BIOS Setup, им можно присваивать имена. Только не произвольные, а из наперед заданного списка (и совсем небольшого, надо сказать). Не очень-то удобно. Зацените, кстати, розовые окна с вариантами значений :).

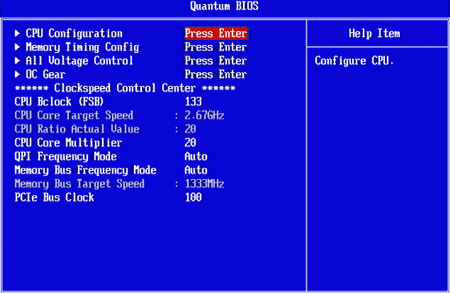

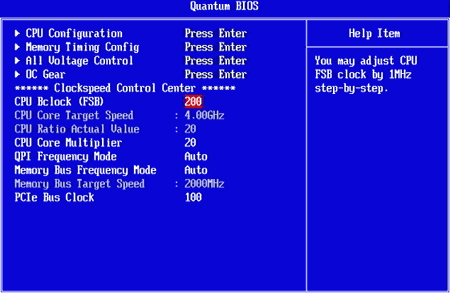

Но вот мы, наконец, выбрались из лабиринта подразделов и подошли к главному – собственно разгону. Первым делом устанавливаем базовую частоту (параметр BClock) и процессорный множитель. Между ними отображается суммарное количество гигагерц, которые будут согревать (как образно, так и буквально) нам душу:

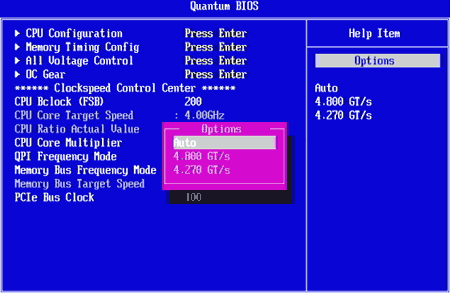

Множители шины QPI и оперативной памяти задаются и вовсе путем прямого выбора общей частоты соответствующего показателя, которая получится при данной базовой. Удобно.
Еще раз сохраняем набор настроек в OC Gear, и можно перезагружаться. Что из этого вышло, вы узнаете в следующем разделе.
Пока же – промежуточное заключение о функционале BIOS Setup платы Inferno Katana. В принципе, все необходимое оверклокеру в нем есть. Но отсутствие у производителя опыта создания пользовательских интерфейсов местами просто бросается в глаза. По этому показателю полноценно конкурировать с «грандами» Foxconn еще не может.
