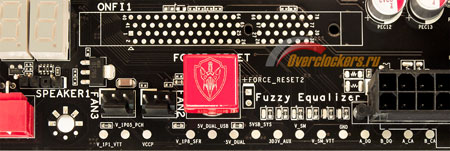

Действительно, чередующиеся черные и красные слоты (в двухканальном режиме нужно использовать разъемы одного цвета) располагаются довольно далеко от края платы. На Foxconn Inferno Katana они вынуждены освобождать место не только для 24-контактного разъема питания, но и для оверклокерских «примочек». Их здесь сразу несколько: индикатор POST-кодов, кнопка Force Reset для сброса системы, полоска светодиодов Fuzzy Equalizer, иллюстрирующая работу интеллектуальной системы питания, а также прочно вошедшие в моду контактные площадки для мониторинга основных напряжений. Последние, видимо, были добавлены уже после окончания основного этапа разработки, потому что о них даже отсутствует упоминание в руководстве пользователя.

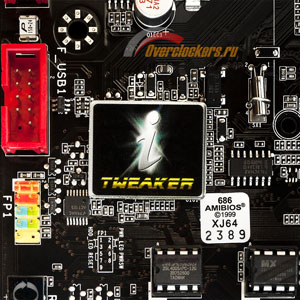

Дополнительно на плате присутствует интригующее нечто под названием «iTweaker». Под этой наклейкой скрывается контроллер ITE IT8502E. Он отвечает за вывод параметров работы системы (их умеет отображать штатная утилита Foxconn Aegis Panel) и обеспечивает работоспособность индикатора POST при выключенной системе (но с подведенным питанием).

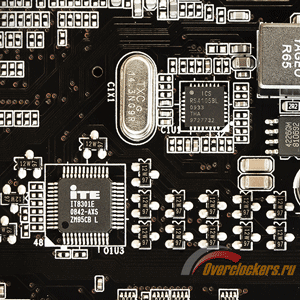

Поддерживается и привычный аппаратный мониторинг, его наличием плата обязана микросхеме ITE IT8301E. А в качестве тактового генератора на Foxconn Inferno Katana используется контроллер ICS RS4105BL.
реклама
Но закончим с разъемами для памяти. От слотов расширения они отстоят достаточно далеко вверх, чтобы длинные карты не мешали устанавливать и вынимать модули DDR3 SDRAM.

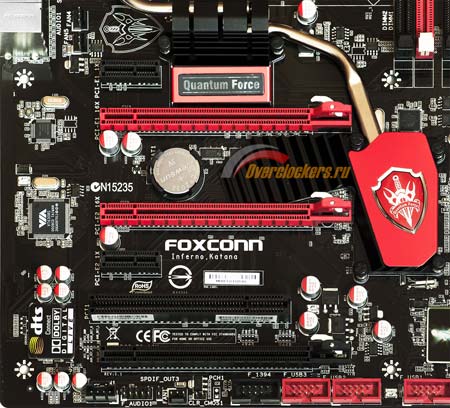

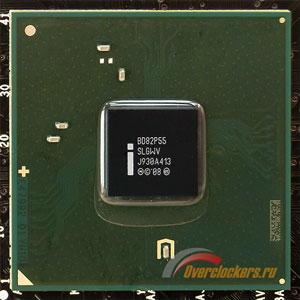

Самих разъемов расширения на тестируемой плате не самый тривиальный набор. Начнем с того, что разведено всего шесть слотов из семи – между двумя полноразмерными PCI-E, отстоящими друг от друга на двойное расстояние, ничего нет. Пару видеокарт на Foxconn Inferno Katana установить получится, и они даже смогут функционировать в «тандеме» (поддерживается как NVIDIA SLI, так и ATI CrossFireX, правда, мостик в комплекте только для первого), но набор логики Intel P55 Express может обеспечить только 20 линий PCI-Express, поэтому два ускорителя будут работать в режиме 8+8.
А вот то, что соответствующие слоты на плате расположены через один, а не через два, как это обычно бывает, – явное упущение инженеров Foxconn. Турбина верхней видеокарты с двухслотовой системой охлаждения будет упираться в нижнюю, ее температурный режим при этом будет явно не лучшим. В пользу того, что так и было задумано, свидетельствует короткий мостик SLI в комплекте.
Присутствует на плате и третий полноразмерный PCI-E, но ему здесь отводится максимум четыре линии. А если задействовать хотя бы один из двух PCI-E x1, то и вовсе – одна. И лишь один слот PCI тестируемая плата может предложить пользователю.

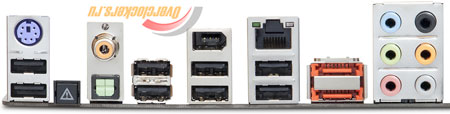

На заднюю панель Foxconn Inferno Katana выведены:
- Единственный разъем PS/2, не универсальный, только для клавиатуры;
- Восемь портов USB 2.0;
- Кнопка обнуления BIOS – Clear CMOS;
- Коаксиальный и оптический цифровые аудио-разъемы;
- Порт IEEE1394a (Firewire);

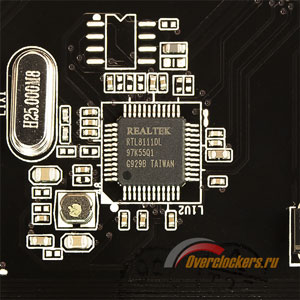

- Сетевой разъем RJ-45 («витая пара») гигабитного контроллера Realtek RTL8111DL;

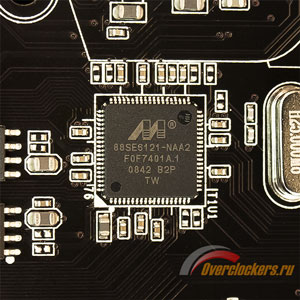

- Пара внешних SATA портов. Их поддержку, а также единственный PATA на плате обеспечивает микросхема Marvell 88SE6121;
- Шесть аналоговых аудиоразъемов восьмиканального звукового кодека.
реклама
Остальные четыре из 12 поддерживаемых южным мостом портов USB 2.0 можно задействовать при помощи коннекторов в нижней части платы. Соответствующих планок в комплекте нет.

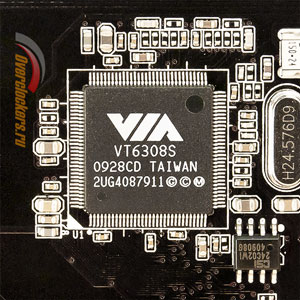

Здесь же – второй Firewire. За поддержку обоих этих портов на Foxconn Inferno Katana надо благодарить микросхему VIA VT6308S.

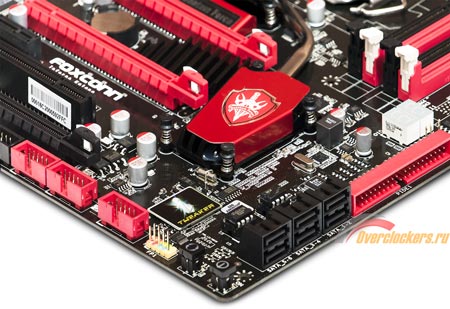

Разъемы накопителей для удобства подключения и улучшения совместимости с длинными картами расширения уложены набок. Тут Foxconn Inferno Katana следует всем канонам современных материнских плат. Портов Serial ATA – шесть, именно столько поддерживает набор логики Intel P55 Express. Та пара, что предоставляет микросхема Marvell 88SE6121, целиком досталась задней панели. А вот IDE разъем – тут как тут.
Что же касается накопителей на гибких магнитных дисках (FDD), то их к плате подключить не получится.
В том же правом нижнем углу платы расположились кнопки включения и сброса. Если Power промаркирована еще более или менее стандартно, то Reset выглядит несколько странно.

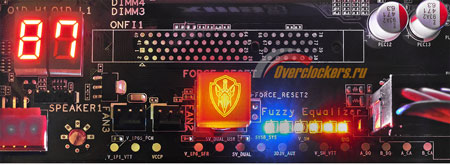

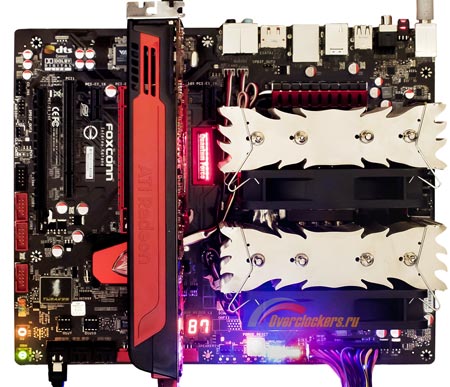

Обе эти кнопки при работе подсвечиваются: «питание» – зеленым диодом, «сброс» – оранжевым. Но на этом иллюминация Foxconn Inferno Katana далеко не исчерпывается. Красным светятся индикатор POST-кодов, а также кнопки Force Reset и Clear CMOS. Тем же цветом горит надпись «Quantum Force» на бесполезном центральном радиаторе. Эта еще и мигает: плавно загорается и гаснет в безуспешных попытках имитировать жизнедеятельность.
Полоска светодиодов «Fuzzy Equalizer» и вовсе разноцветная. Они здесь очень яркие.

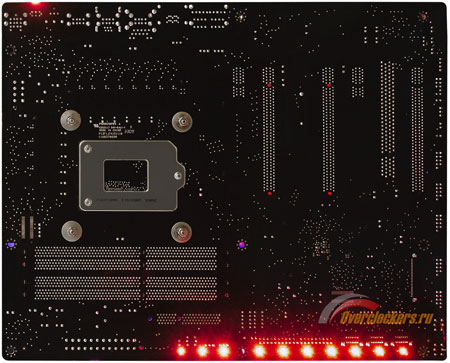

И дополнительно десятком таких же, но красных, зачем-то выложена обратная сторона платы. Все вместе это производит впечатление... действительно инфернальное – в плохом смысле этого слова. Хотя, кому-то, быть может, и понравится. А вот остальным с Foxconn Inferno Katana придется тяжко: вся упомянутая подсветка на плате не отключается.
Тем не менее, в целом компоновку Foxconn Inferno Katana можно назвать неплохой. Только с системой охлаждения разработчики явно переборщили. Рассмотрим ее подробнее.
