Тестовый стенд
Конфигурация тестового стенда
- Материнская плата: ASUS P6T Deluxe
- Процессор: Intel Core i7 920 @ 4000 МГц
- Система охлаждения процессора: кулер Vantec VAF1225
- Оперативная память: Corsair TR3X6G1600C7 (DDR3-1600, CL7, 3x2 GB)
- Жесткий диск: Western Digital WD3200KS (320Gb)
- Блок питания: Real Power M1000 – (1кВт)
- Операционная система: Windows Vista Ultimate x64
Разгон видеокарт при штатном напряжении питания составил:
- Sapphire HD 4890 Vapor-X: 870/1050 МГц >>> 980/1180 МГц
- Sapphire HD 4890 New Edition: 850/975 МГц >>> 995/1160 МГц
- MSI R 4890 Cyclone OC: 880/975 МГц >>> 955/1160 МГц
реклама
Однако эти цифры мало о чем говорят, так как напряжение на ядре всех видеокарт было завышено производителями. Подробнее этот момент мы разберем в разделе описания вольтмода.
Температурный режим
Для прогрева видеокарт был использован FurMark версии 1.7.0 в режиме Stability test с включенным Extreme Burning.

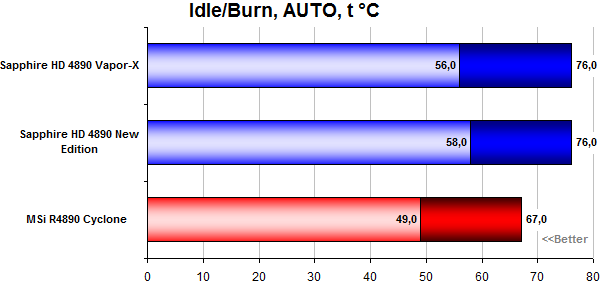

В автоматическом режиме работы вентилятора видеокарты Sapphire демонстрируют схожие результаты. MSI обходит их на ~10 °C как в простое так и под нагрузкой.
реклама

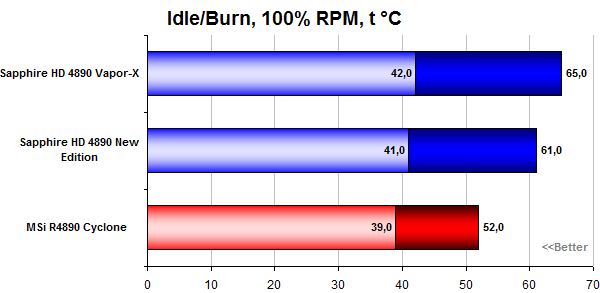

На максимальных оборотах вентилятора New Edition уверенно обходит Vapor-X, но безоговорочным лидером остается MSI.
Вольтмод
"Хардварной" модификации для увеличения питающего напряжения на видеочипе были подвергнуты только MSI Cyclone и Sapphire New Edition . К сожалению, Vapor-X некорректно работал на нашей материнской плате, в связи с чем от вольтмода этой модели пришлось отказаться. Заметим, что информацию о вольтмодах нереференсных плат вообще нелегко найти в Сети, а тем более на русском языке.

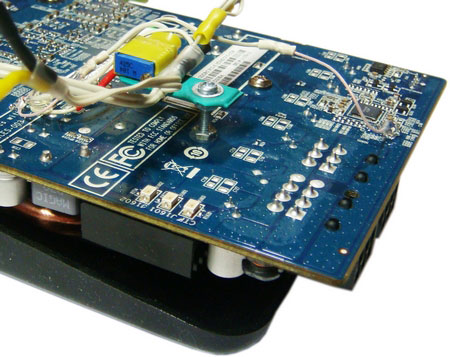

Внешний вид модифицированной карты можно увидеть на фотографии:

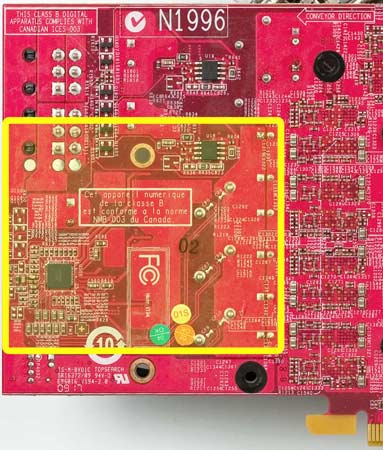

Микросхема управления питающим напряжением - uP6206 - располагается в задней части платы, недалеко от разъема питания:

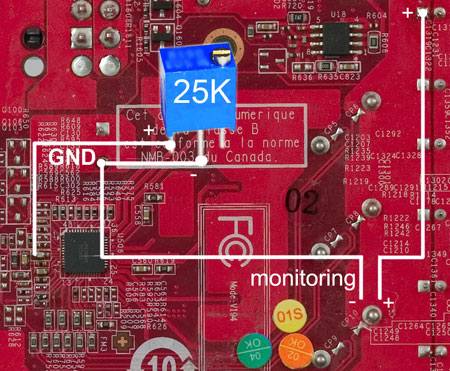

Вот схема вольтмода:
Шестой вывод uP6206 шунтируем через 25 КОм подстроечный резистор на "землю", замер напряжения производится на выводах электролитических конденсаторах в цепи питания ядра.
При первом же замере стало очевидно, что производитель изначально выставил завышенное напряжение на ядре. Для MSI оно составило 1,36 В в простое и 1,375 В под нагрузкой (FurMark). При увеличении напряжения дельта ~0,015 В сохранялась во всем диапазоне измерений. Напомним, что по спецификациям ATI стандартное напряжение питания чипа RV790 составляет 1,31 В.
Тестирование частотного потенциала модифицированной видеокарты производилось двумя способами. Во-первых, применялся тест Furmark (режим Stability Test), при этом незначительные артефакты на текстурах «бублика» не принимались во внимание. Критерием стабильности была способность карты проходить этот тест без вылетов и зависаний в течение 15 минут.
Вторым инструментом проверки стабильности выступили графические тесты из пакета 3DMark Vantage. Здесь акцент, наоборот, делался на визуальный контроль появления артефактов – тест считался проваленным даже при появлении мелких цветных точек на воде (Jane Nash) или еле заметном «мигании» текстур на заднем плане.
реклама
Таким образом, тестирование FurMark преследовало цель выявить непосредственный разгонный потенциал ядра в зависимости от напряжения питания. Тестирование 3DMark Vantage – определение реальной стабильной частоты, на которой видеокарта корректно работает в играх. Результаты замеров частоты при различных напряжениях приведены в таблице.
(burn), В |
(idle), В |
(FurMark), МГц |
(3DMark Vantage), МГц |
температура ядра, C o |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

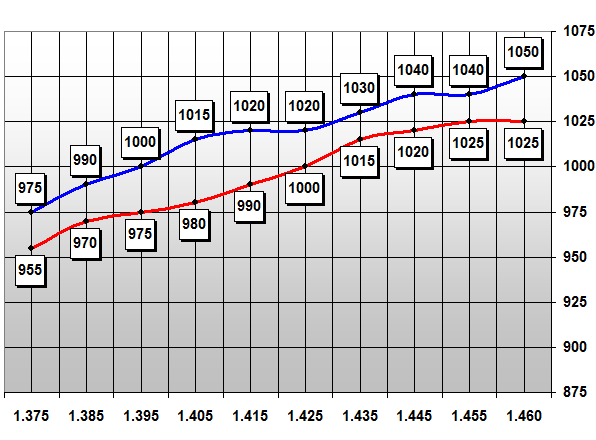

Для наглядности приведем графики следующего вида:
Значения выше 1,45 В являются потенциально опасными для Radeon HD 4890 и редко используются без применения как минимум водяного охлаждения. Мы позволили себе превысить это значение на 0,1 В для выявления более полной картины.
Первое, что стоит отметить, – эффект от увеличения напряжения совсем не так велик, как можно было ожидать. Прирост реальной рабочей частоты (3DMark Vantage) при повышении вольтажа с 1,375 до 1,46 В составил всего 70 МГц (около 8% номинальной частоты ядра). Тестирование в FurMark показывает, что рост частоты близок к линейному, но следует принять во внимание условия тестирования. Да, карта оставалась условно-стабильной при 1050 МГц, однако через несколько минут тестирования «бублик» начинал пестреть артефактами. Нельзя не связать этот факт с температурным режимом видеокарты. Разогрев ядра происходит постепенно, и на первых минуте-двух (температура в районе 40–45 °С) артефактов почти нет. Они появляются около отметки 55 °С. Более жесткая проверка стабильности в 3DMark Vantage выявила явное «насыщение» видеочипа при напряжении 1,435 В. Дальнейшее увеличение напряжения на 0,025 В «принесло» прирост частоты всего на 10 МГц. Кроме того, здесь тоже наблюдалась жесткая зависимость стабильности от температуры – артефакты начинали появляться ближе к концу тестирования, когда видеокарта нагревалась.
Таким образом, мы явно «упираемся» в возможности системы охлаждения. Вывод напрашивается сам собой – увеличение напряжения выше 1,42–1,43 В обязательно должно сопровождаться установкой водоблока. Разгон – процесс многофакторный, и зачастую «пробив» частоту за счет повышения напряжения, мы одновременно теряем стабильность в результате роста температуры.

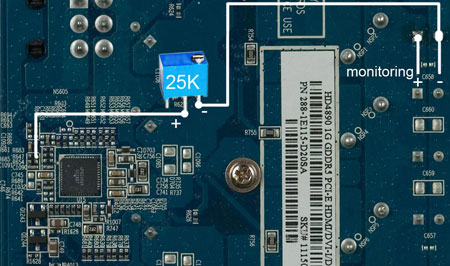

Вольтмод Sapphire New Edition был проведен точно так же (шестой вывод uP6206 на общий вывод через 25 КОм подстроечный резистор):
(burn), В |
(idle), В |
(FurMark), МГц |
(3DMark Vantage), МГц |
температура ядра, С o |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Тестирование разгонного потенциала Sapphire HD 4890 New Edition подтверждает сделанные ранее выводы.

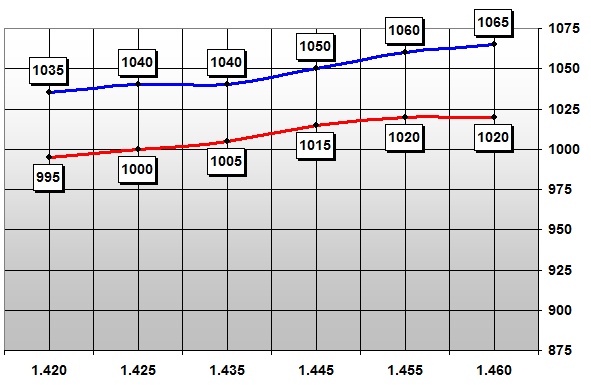

Для удобства восприятия приведем графики следующего вида:
Напряжение питания ядра на видеокарте «по умолчанию» составляет 1,42 В, – вот главный секрет хорошего разгона. Отметим, что ШИМ-контроллер uP6206 ведет себя несколько иначе, чем на MSI: дельта напряжений в простое и под нагрузкой составляет не 0,015 В, а ~0,04 В.
Система охлаждения New Edition уступает по эффективности кулеру MSI, что отражается на результатах разгона. С одной стороны, Sapphire выигрывает по максимальной частоте, достигнутой при тестировании в FurMark. Причиной этому могут служить как характеристики системы питания, так и просто «удачность» конкретного экземпляра видеокарты. Но при более жесткой проверке в 3DMark Vantage Sapphire неожиданно проигрывает своему конкуренту. Опять виной всему рост тепловыделения: более «холодная» MSI лучше сохраняет стабильность, пусть даже имея меньший «теоретический потолок» частоты.
После всех экспериментов остается выяснить, что даст прирост частот в результате проведенного вольтмода. Тестов Radeon HD 4890 за год было проведено очень много, так что ограничимся небольшим набором игр, которые помогут нам лучше раскрыть идею сегодняшней статьи.
При работе видеокарты на частотах 1020/1170 МГц прирост частоты ядра по сравнению с референсным образцом составляет ровно 20%, пропускная способность памяти при этом возрастает до 149,8 Гб/с (или на 19,8%). Можем ли мы рассчитывать на прирост среднего FPS в играх на те же 20%? Посмотрим на графики.
Все игры тестировались при максимальных настройках качества графики с применением полноэкранного сглаживания (4xAA) и анизотропной фильтрации (16xAF). При тестировании в 3DMark Vantage использовался пресет Perfomance.
3DMark 06
Включите JavaScript, чтобы видеть графики
В 3DMark 06 прирост составляет около 13%, что меньше расчетного значения.
3DMark Vantage
Включите JavaScript, чтобы видеть графики
В 3DMark Vantage, напротив, видим практически точное совпадение расчетного результата с реальным.
Crysis Warhead (ambush)
1920 x 1200
Включите JavaScript, чтобы видеть графики
1680 x 1050
Включите JavaScript, чтобы видеть графики
1280 x 1024
Включите JavaScript, чтобы видеть графики
После разгона видеокарты Crysis Warhead становится более «играбельным» в разрешении 1680х1050, играть при разрешении 1920х1200 тоже можно, но совсем некомфортно из-за частых просадок.
Stalker Clear Sky
1920 x 1200
Включите JavaScript, чтобы видеть графики
1680 x 1050
Включите JavaScript, чтобы видеть графики
1280 x 1024
Включите JavaScript, чтобы видеть графики
В «Чистом небе» ситуация схожая, разгон видеокарты позволяет достаточно комфортно играть в разрешении 1680х1050 при максимальных настройках качества изображения.
FarCry 2
1920 x 1200
Включите JavaScript, чтобы видеть графики
1680 x 1050
Включите JavaScript, чтобы видеть графики
1280 x 1024
Включите JavaScript, чтобы видеть графики
Far Cry 2 не составляет особых проблем даже для карты, работающей на штатных частотах. Однако разгон добавляет картинке плавность, особенно в высоких разрешениях, что для шутера никогда не бывает лишним.
Need For Speed: Shift
1920 x 1200
Включите JavaScript, чтобы видеть графики
1680 x 1050
Включите JavaScript, чтобы видеть графики
1280 x 1024
Включите JavaScript, чтобы видеть графики
В NFS: Shift на первый взгляд разгон не особенно полезен. Но опять же в высоких разрешениях после увеличения частот исчезают мелкие фризы и лаги в поворотах, столь хорошо знакомые владельцам карт ATI в этой игре.
World in Conflict
1920 x 1200
Включите JavaScript, чтобы видеть графики
1680 x 1050
Включите JavaScript, чтобы видеть графики
1280 x 1024
Включите JavaScript, чтобы видеть графики
World in Conflict хорошо реагирует на разгон видеокарты. В разрешении 1920х1200 «поймать тормоза» можно только в очень сложных сценах, остальные разрешения «играбельны» безоговорочно.
Заключение
Во-первых, стоит сказать, что Radeon HD 4890 на сегодня является очень выгодной покупкой. Особенно хорошо карта проявит себя при использовании монитора с диагональю 19–22” (разрешения 1680х1050 и 1280х1024). Их владельцам можно будет на ближайшее время забыть о «тормозах» в играх даже при использовании полноэкранного сглаживания. Да и через год-другой большинство игр будет «летать» при незначительном понижении настроек.
Вопрос "Покупать ли референсную карту или доплатить 500–1000 рублей за модифицированную?" не имеет однозначного ответа. Компания ATI и без того предложила достаточно удачную модель, а попытки «улучшить хорошее» обычно не приводят к успеху. К тому же выводу можно прийти после ознакомления с высказываниями пользователей в форуме, большинством голосов отдающих предпочтение референсным экземплярам.
Что, в сущности, могут предложить нам производители «нереференсов»?
- Модифицированную систему охлаждения. Но и штатная успешно справляется со своими обязанностями по части отвода тепла. Единственный козырь нереференсов – тишина, но и это весьма спорно: потратив полчаса на настройку профилей работы турбины в Riva Tuner и на стандартной карте можно добиться очень неплохих результатов. Более того, практически все модели, представленные в обзоре рынка, рассеивают горячий воздух внутри системного блока, а это значит, что при долгой работе системы под нагрузкой их эффективность резко снизится.
- Доработанную печатную плату. Но наше тестирование даже с применением жесткого вольтмода не выявило особого улучшения разгонных характеристик. Поэтому остается принять как аксиому – Radeon HD 4890 хорошо разгоняется «на воздухе» до частоты около 1 ГГц, и никакие доработки системы питания не могут существенно изменить этого положения вещей. Более того, если смотреть более прагматично – при использовании протестированных сегодня карт мы получаем массу ненужных сложностей вместо простейшего софтвольтмода, осуществляемого за 10 секунд. Видеокарты показывают неплохие результаты разгона на штатном напряжении, но загвоздка в том, что производитель заблаговременно повысил это «штатное» напряжение, и повысил весьма существенно. Ничего не мешает пользователю проделать то же самое на референсной плате и получить тот же уровень разгона не переплачивая.
Таким образом, самый лучший нереференс – это модель с тихой и эффективной системой охлаждения, выполненная на основе стандартной печатной платы. Любознательный читатель легко отыщет такие видеокарты в прайс-листах (намекну: искать лучше среди продукции ASUS и HIS).
Плюсы и минусы конкретных моделей:
MSI R 4890 Cyclone
Плюсы:
Минусы
Sapphire HD 4890 Vapor-X и Sapphire HD 4890 New Edition
Плюс:
Минусы
По итогам сегодняшнего тестирования лучшей видеокартой может быть названа MSI R 4890 Cyclone, но в целом характеристики представленных образцов очень близки.
