Тестирование Sapphire HD 4890 Vapor X, HD 4890 New Edition и MSI R 4890 Cyclone (страница 2)
реклама
Комплектация видеокарт
Все видеокарты поставляются в картонных коробках стандартного размера.
Комплектация видеокарт Sapphire:
- 2 коннектора Molex to 6-Pin для питания видеокарты в случае отсутствия необходимых разъемов на шнурах блока питания;
- Мостик Crossfire;
- Переходник HDMI-DVI;
- 4 компакт-диска с драйверами и утилитами
реклама
Модель New Edition дополнительно укомплектована переходником DVI to CRT из-за отсутствия последнего разъема на задней панели видеокарты. В целом комплект включает все необходимое, чего не скажешь о продукте MSI.
Комплектация MSI Cyclone:
- 2 коннектора Double Molex to 6-pin;
- Диск с драйверами;
Технический обзор
Sapphire HD 4890 Vapor-X
При осмотре карты сразу бросаются в глаза стильно оформленная система охлаждения и стройный ряд дросселей системы питания.
Начнем с первой, тем паче, что производитель самим названием видеокарты намекает на технологию, по которой изготовлена система охлаждения. Поясню: Vapor – это американизированный вариант написания слова vapour – «пар», «испаряться». Это «испарение» происходит в испарительной камере, которая и является сердцем системы охлаждения видеокарты.
реклама

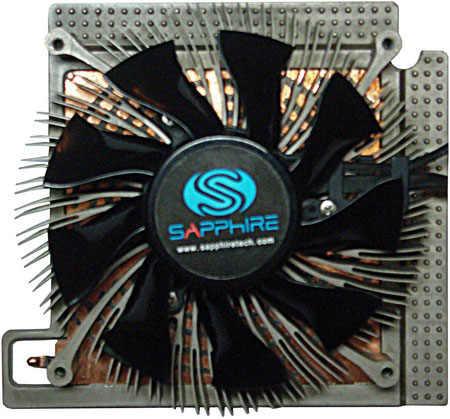

На фото отчетливо видна испарительная камера – это «медный квадрат» в центре кулера, непосредственно к нему крепятся остальные компоненты системы охлаждения.

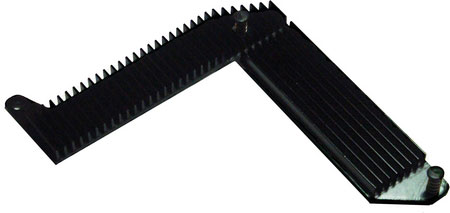

К верхней части камеры припаян алюминиевый радиатор спиралевидной формы, насчитывающий 52 ребра, раздваивающихся на концах. А к боковым граням – малые игольчатые радиаторы, накрывающие микросхемы памяти.

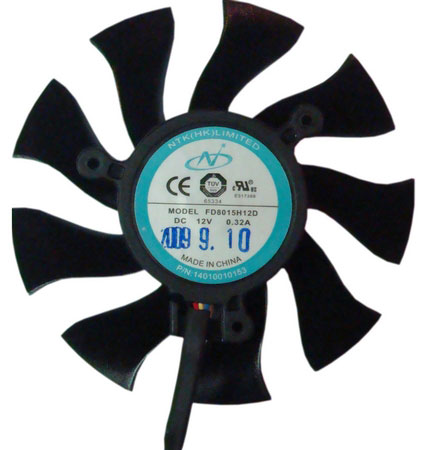

Вся конструкция обдувается 80-мм 9-лопастным вентилятором производства китайской компании NTK.
К сожалению, на официальном сайте производитель позабыл привести параметры выпускаемых продуктов, поэтому из характеристик вентилятора остается указать только максимальные обороты, замеренные мониторингом Riva Tuner, – 4450 об/мин.

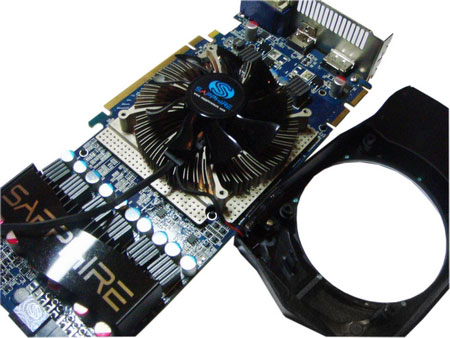

На общем плане нетрудно заметить, что даже радиаторы на микросхемах памяти не попадают в зону обдува вентилятора.

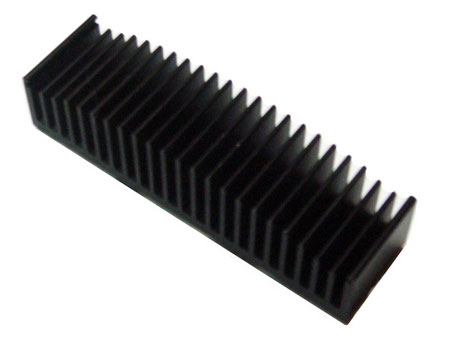

То же касается и радиатора, установленного на мосфетах подсистемы питания. Без декоративной таблички с надписью Sapphire он выглядит так:
При тестировании системы охлаждения на максимальных оборотах при помощи простейшего «теста ладонью» стало очевидно, что большая часть воздуха выдувается вентилятором «вверх» т. е. по направлению от поверхности материнской платы. Через решетку на задней панели видеокарты идет совсем слабый поток, а на долю радиатора подсистемы питания не остается почти ничего.

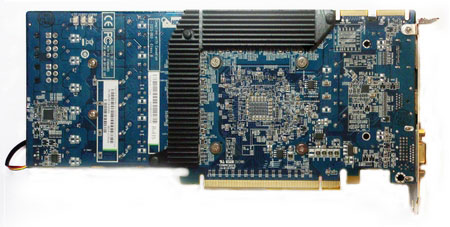

Еще один радиатор приютился на оборотной стороне платы. Его задача – отвод тепла от дополнительных микросхем памяти.
Подытоживая, можно сказать, что система охлаждения выглядит достаточно интересно, однако в ее эффективности возникают определенные сомнения. Не добавляет баллов Vapor’у и рассеивание горячего воздуха внутри системного блока.

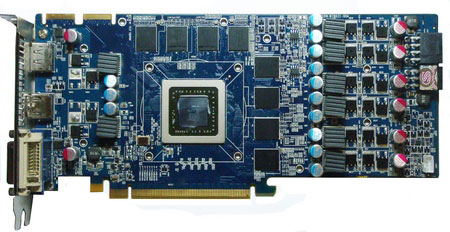

Видеопамять типа GDDR5 объемом 2 Гбайта набрана 16 микросхемами Quimoda DVG1G-05A1F1C-40X. Микросхемы симметрично расположены на лицевой и оборотной сторонах платы.
реклама
Sapphire в данном случае применяет стандартную память, используемую ATI.
Quimoda декларирует для этих чипов время доступа, равное 1,0 нс, что соответствует эффективной частоте 4000 МГц (реальная частота чипов составляет 1000 МГц). При этом стоит отметить, что ATI (согласно официальным спецификациям HD 4890) не до конца реализует потенциал этих микросхем, применяя их на частоте 975(3900) МГц. Sapphire же, напротив, по умолчанию применяет на Vapor-X частоту 1050(4200) МГц, превышая спецификации чипмейкера. Впрочем, судя по отзывам пользователей, абсолютное большинство видеокарт Radeon HD 4890 без проблем разгоняется по памяти до 1100 МГц и более.
Ядро RV790 также функционирует на повышенной частоте 870 МГц (референс – 850 МГц). Впрочем, такая прибавка носит скорее «имиджевый» характер, позволяя называть Vapor-X продуктом с заводским разгоном.
На референсной печатной плате Radeon HD 4890 установлены два 6-pin коннектора дополнительного питания. Однако специалисты ATI заранее предусмотрели возможность распайки одного из них как 8-pin коннектора в случае увеличения энергопотребления видеокарты (например, при выпуске партнерами компании разогнанных версий). Инженеры Sapphire воспользовались предложенной возможностью, наделив Vapor-X коннекторами 8+6-pin. Данная мера не выглядит лишней – увеличенный объем видеопамяти и «заточенность» видеокарты под разгон могут привести к повышенному энергопотреблению.

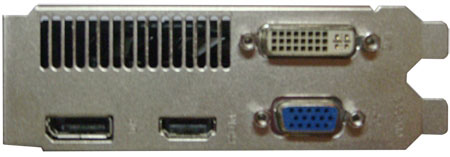

Задняя панель видеокарты оснащена сразу 4 разъемами: помимо привычных CRT и DVI здесь присутствуют более современные Display Port и HDMI.
В заключение отметим, что печатная плата Vapor-X чуть длиннее референсной (~15 мм).
Sapphire HD 4890 New Edition

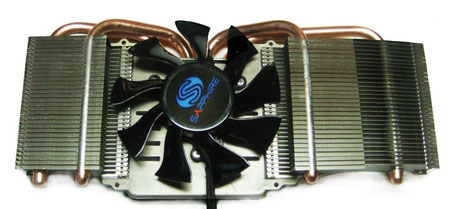

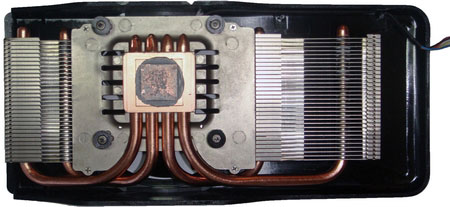

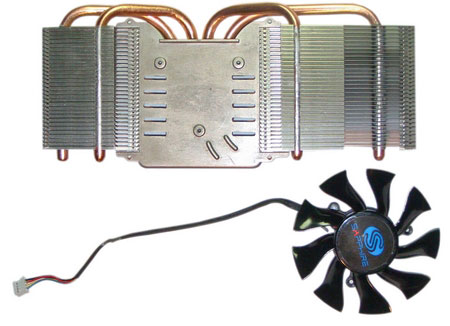

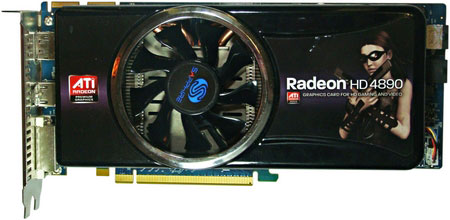

Эта видеокарта конструктивно схожа с Vapor-X, однако оснащается иной системой охлаждения - испарительной камеры здесь нет, совершенно обычная конструкция на тепловых трубках.
Радиатор, разделенный на две секции, набран из 30 алюминиевых ребер.

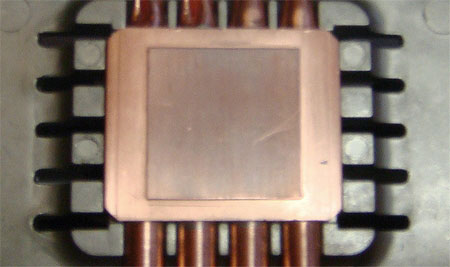

Основание обработано неплохо, хотя небольшие шероховатости чувствуются тактильно.
Тепловые трубки диаметром 6 мм крепятся к основанию пайкой и лежат в специальных желобках, что увеличивает площадь контакта.
Используемый 80-мм вентилятор идентичен таковому модели Vapor-X, но мониторинг Riva Tuner выявил интересный факт: на максимальных оборотах вентилятор New Edition показывает на ~200 об/мин меньшую скорость вращения (~4200 об/мин).
Подсистема питания снабжена дополнительным радиатором.
Уже упомянутый «тест ладонью» показал, что большая часть воздуха выдувается картой «вперед» и «назад», то есть за пределы корпуса через заднюю панель и в сторону радиатора на мосфетах. Таким образом, по распределению воздушных потоков New Edition обыгрывает Vapor-X.

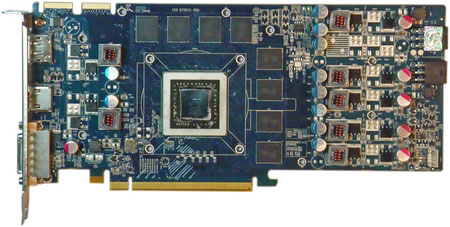

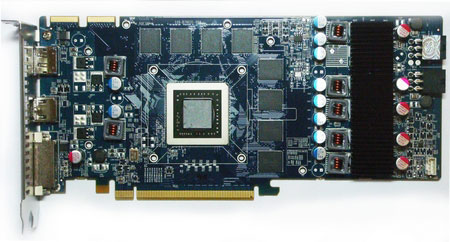

Печатная плата несколько упрощена по сравнению со старшей моделью. В частности, изменения коснулись подсистемы питания видеочипа и памяти. Кроме того, на New Edition применяется стандартная схема коннекторов питания 6+6-pin.
Абсолютное большинство Radeon 4890 оснащаются памятью Quimoda, однако на New Edition установлены микросхемы Hynix H5GQ-1H24-MFR.
Это тем более удивительно, что очень схожий Vapor-X использует эталонную Quimoda. Частотные характеристики микросхем совпадают, рекомендованное производителем напряжение составляет 1,5 В.

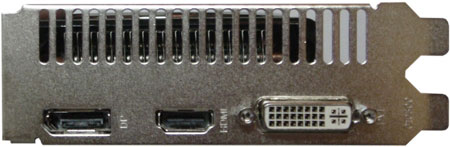

Задняя панель видеокарты по сравнению с Vapor-X лишена одного разъема – классического CRT. К счастью, переходник DVI to CRT входит в стандартную комплектацию, что позволяет подключить к плате мониторы, не использующие цифровой интерфейс.
MSI R 4890 Cyclone OC

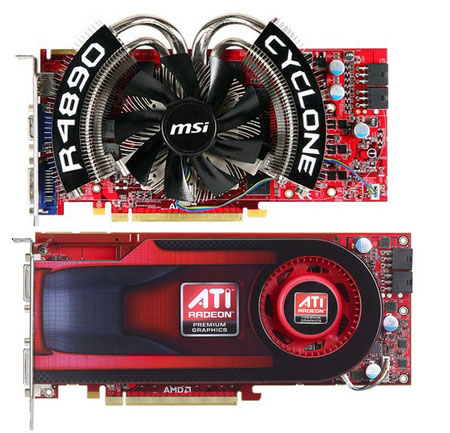

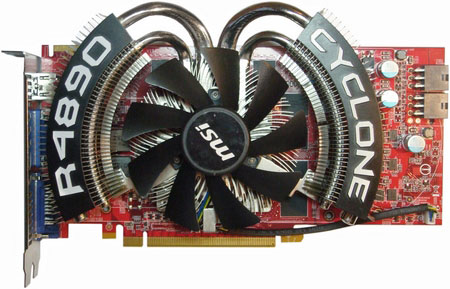

Видеокарта от Microstar также значительно отличается от референсного образца:
Система охлаждения создана с использованием 4 тепловых трубок, причем диаметр двух из них составляет 8 мм (более тонкие – 6 мм)
Производитель на своем сайте акцентирует внимание на этом факте, подчеркивая, что увеличение диаметра улучшает теплопроводящие характеристики на 60%.

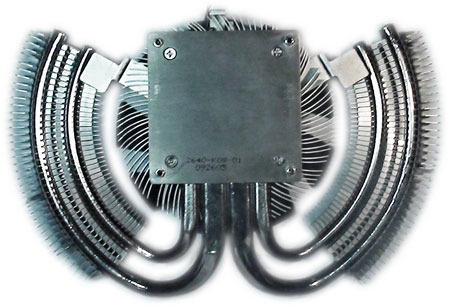

Пусть цвет не вводит вас в заблуждение – основание системы охлаждения выполнено из меди и покрыто тонким слоем никеля.
Тепловые трубки в месте контакта с основанием сплющены для увеличения площади соприкосновения. Более толстые 8-мм трубки закрывают самую термически-напряженную зону, в которой происходит непосредственный контакт основания с видеочипом.

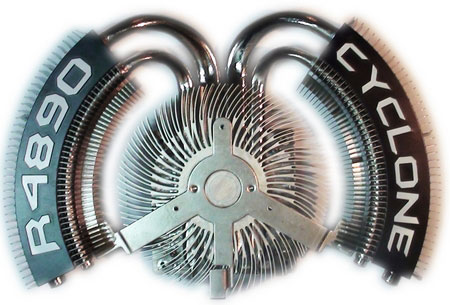

Система радиаторов состоит из трех секций. Центральная – спиральной формы, очень схожа с применяемой на Vapor-X. Она соприкасается непосредственно с основанием кулера и лежащими на нем тепловыми трубками. Дополнительные С-образные радиаторы на концах трубок набраны из 40 алюминиевых ребер каждый.
С-образные радиаторы выполняют важную вспомогательную функцию. Однако даже на максимальных оборотах вентилятора воздушный поток четко направлен к печатной плате, на долю же этих радиаторов остаются только незначительные радиальные возмущения воздуха.
Качество обработки основания примерно соответствует таковому у других тестируемых систем охлаждения, шероховатость поверхности легко ощутима тактильно.
В отличие от моделей Sapphire, данная видеокарта лишена дополнительных радиаторов на мосфетах и микросхемах видеопамяти (используются стандартные чипы Quimoda DVG1G-05A1F1C-40X). Впрочем, последняя находится в зоне обдува вентилятора.

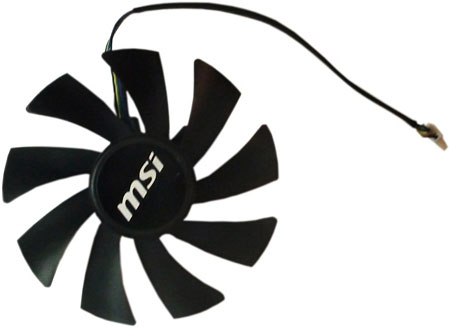

Видеокарта оснащена вентилятором непривычно большого диаметра – 100 мм.
Производитель (Everflow) тоже давненько не обновлял свой сайт, так что о характеристиках вентилятора остается только гадать. Но по системе фирменных обозначений можно узнать, что данный экземпляр базируется на двух подшипниках качения и относится к серии Super High Speed.
«Сверхвысокая скорость», по данным мониторинга Riva Tuner, составляет ~4100 об/мин.
Задняя панель видеокарты снабжена выходами CRT, DVI и HDMI. Над ними расположена решетка для выхода нагретого воздуха, хотя при описанной выше конструкции кулера она практически бесполезна. Зато производитель не преминул украсить и этот элемент конструкции своим логотипом.
Сравнение модифицированных печатных плат
Все 3 печатные платы существенно отличаются от референсного образца, являясь собственными разработками компаний. Интересная особенность: если специалисты Sapphire при модификации подсистемы питания увеличили длину печатной платы для размещения новых силовых цепей, то инженеры MSI, напротив, сумели провести сходную модернизацию, уменьшив длину видеокарты.

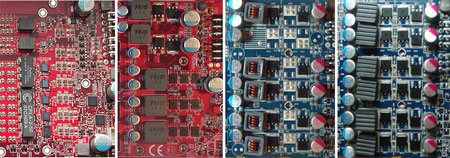

На фото ниже можно видеть сравнение подсистем питания всех трех видеокарт и эталонного ATI Radeon HD 4890. Слева направо: референсная плата, MSI R 4890 Cyclone, Sapphire New Edition, Sapphire Vapor-X.
На Vapor-X схема силового преобразователя насчитывает в общей сложности 6 фаз. Две верхние цепи отвечают за питание памяти, четыре нижние – за питание ядра.
В системе используется качественная элементная база. Все применяемые цилиндрические конденсаторы – твердотельные, т. е. используют в качестве диэлектрика полимерный материал. Данная особенность увеличивает ресурс конденсатора, кроме того, его характеристики в меньшей степени изменяются в зависимости от температуры, что обеспечивает повышенную стабильность системы.
Оригинальные дроссели с ребристой верхней частью носят гордое имя Black Diamond, при их изготовлении используются броневые магнитные сердечники. По информации Sapphire, такая конструкция увеличивает теплоотдачу дросселей на 10%.
New Edition конструктивно повторяет схему Vapor-X, но здесь применяются компоненты более низкого класса, в частности, обычные дроссели открытого типа (на фото хорошо видны индукционные катушки).
Также для удешевления производства часть элементов преобразователя была удалена. На фото продемонстрировано, что не распаяна вторая фаза питания памяти, а в остальных цепях только по 2 мосфета (вместо трех у Vapor-X).
Питанием ядра на обеих платах управляет 4-фазный контроллер uP6206 производства uPI Semiconductor. В отличие от применяемого на референсной плате Volterra VT1165MF, он не использует интерфейс I2C, допускающий программное управление напряжением. Другой 2-фазный контроллер того же производителя – uP6201 заведует питанием памяти.

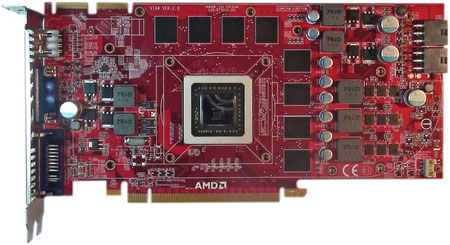

Компания MSI применяет весьма похожую архитектуру системы питания. Хотя в целом схема несколько упрощена. Стабилизатор питания ядра базируется все на том же ШИМ-контроллере uP6206, однако на плате распаяно только 3 фазы в отличие от Vapor-X. Силовая часть состоит из 9 мосфетов 4841NH , по 3 в фазе.
Питание памяти (2-фазное) управляется парой ШИМ-контроллеров uP6101 , каждый из которых нагружен двумя силовыми транзисторами (мосфетами) APM3009NGC.
Производитель применяет при производстве данных печатных плат твердотельные конденсаторы и дроссели с сердечниками из очищенного железа. Последние, по заявлению MSI, вообще не издают характерного жужжащего звука (Buzz Noise). Это смелое заявление нельзя было не проверить. При нагрузке видеокарты древней демкой Mars дроссели зажужжали как миленькие (что неудивительно при уровне FPS, равном 5000), но шум и вправду был тише, чем у Sapphire New Edition.
Итак, Vapor-X оснащен самой мощной системой питания. MSI располагает только 3-фазным питанием ядра, а New Edition вдобавок лишена одной фазы питания памяти. Кроме того, VRM Vapor-X выигрывает по составу элементной базы.
Как указывалось выше, на всех 3 платах отсутствуют применяемые ATI контроллеры Volterra, функции которых возложены на чипы производства uPI Semiconductor. Таким образом, на этих видеокартах нельзя воспользоваться простейшим софтвольтмодом силами плагинов для Riva Tuner и вспомогательных программ. Поднять напряжение на ядре всех 3 видеокарт поможет только хардвольтмод, к сожалению, малодоступный большинству пользователей.
По отзывам в нашей конференции и результатам недавнего тестирования Radeon HD 4890 очень редко достигает частоты 1 ГГц без поднятия напряжения питания, средний разгонный потенциал этой видеокарты лежит в пределах 920-950 МГц. Применяя софтвольтмод (поднимая напряжение на 0,05–0,1 В), можно без проблем получить заветный Гигагерц на подавляющем большинстве видеокарт. При этом штатная система охлаждения вполне справляется с возросшим тепловыделением, правда в очень шумном режиме.
Купив Vapor-X, New Edition или Cyclone, мы получаем усовершенствованные системы охлаждения и питания, но теряем важный и удобный инструмент разгона – софтвольтмод. Ну… собственно, а зачем он нам? Суровые оверклокеры не боятся паяльника, хардвольтмод входит в программу сегодняшнего тестирования.
