Меньше — не значит хуже. Обзор корпуса Lian Li PC-A05N (страница 5)
реклама
Инструментарий
- Прогрев CPU: LinX 0.6.2.
- Прогрев GPU: Fur Mark ("бублик") 1.7.0.
- Прогрев HDD: Копирование папки с большим количеством разнообразных файлов общим объемом в несколько сот гигабайт с раздела на раздел.
- Мониторинг температур CPU: RealTemp 3.0.
- Мониторинг температур HDD: SpeedFan 4.38.
- Разгон и мониторинг видеокарты: RivaTuner 2.24.
Методика тестирования
Процессор Core i7 920 был разогнан по шине до 181 МГц при штатном напряжении с сохранением всех множителей по умолчанию. А из-за того, что технология Turbo Boost работает на материнской плате Gigabyte GA-EX58-Extreme весьма своеобразно, выставляя базовый коэффициент для всех ядер процессора в 21, суммарная его частота составила около 3800 МГц. CPU прогревался с помощью LinX 0.6.2 и охлаждался в простое до стабилизации температуры (пять минут без изменений). За мониторинг его состояния отвечала утилита RealTemp версии 3.0.
Множитель оперативной памяти устанавливался в значение "8". Результирующая частота ее работы была равна 1448 МГц при напряжении 1.64 В и таймингах 7–7–7–21.
Разгон видеокарты осуществлялся под штатным кулером и составил скромные 920 и 1150 МГц по чипу и памяти соответственно. Фиксация показателей GPU происходила после 5 минут без изменения его температуры. Система охлаждения видеокарты работала в штатном автоматическом режиме. Поэтому на графике указана также доля от максимальных оборотов ее вентилятора.
Из винчестеров на графике представлен тот, что прогрелся до наибольшей температуры.
реклама
Температура в помещении в ходе всего тестирования находилась в пределах интервала 25–26 градусов.
Дополнительно в тестировании принял участие открытый стенд.
Система охлаждения корпуса и уровень шума
Систему охлаждения корпуса образуют два 120мм-вентилятора — по одному сзади и спереди.
Для начала об уровне издаваемого ими шума. Оба вентилятора, установленные в Lian Li PC-A05N, совершенно одинаковые и крутятся со скоростью около 1500 оборотов в минуту.
Для проверки акустических параметров они запускались от источника постоянного тока (12 В) в тихое время суток в помещении без посторонних источников шума, которые можно было бы различить на слух. По результатам тестирования уровень издаваемого ими шума, измеренный в трех точках: 30 см, 1 и 3 м от корпуса, составил:
реклама
* Использованный шумомер (модель 8922) гарантирует погрешность в полдецибела в диапазоне от 30 дБ. Так что относиться к выданному им "в фоне" значению в 27 дБ следует как к весьма приблизительному.
Субъективно такой уровень шума можно описать следующим образом:
Было бы удивительно, если бы такие "оборотисные" вентиляторы оказались тихими. И чуда не произошло. Кроме того, тонкий алюминиевый корпус нисколько не изолирует от них вынужденных слушателей. Наряду с характерным звуком работающего электрического мотора, в случае с задней "стодвадцаткой", как и ожидалось, явственно прослушивается аэродинамический шум, вызываемый штампованной решеткой. Беспристрастный шумомер с расстояния 30 см при ее удалении сигнализировал о снижении суммарного уровня на полтора децибела. Хорошо хоть, за исключением этого, никаких посторонних звуков (вроде треска) вентиляторы в работе не издают (это следует понимать как "я не слышу"), а корпус не отзывается на малейшую вибрацию низкочастотным гулом. Так что уменьшение их оборотов наверняка позволит довести уровень шума, издаваемого кейсом, до приемлемого для абсолютного большинства пользователей. Впрочем, уверен, множество людей Lian Li PC-A05N устроит и в "первозданном" виде: шум, издаваемый системой охлаждения корпуса, достаточно равномерный и далеко не самый раздражающий.

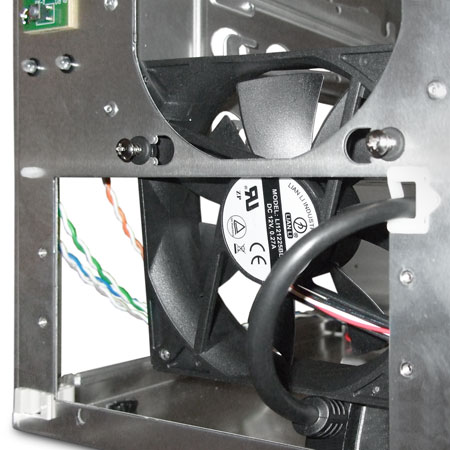

Я в свое время вентиляторы просто заменил. Пара Scythe Minebea 1100 RPM, подключенных к 7 В, решила проблему шума A05B. Только вот эта самая замена "вертушек" (а точнее, фронтального) несколько осложнена. Впрочем, в A05N не настолько, как это было в A05 "просто". Там обе корзины несъемные, поэтому единственный способ демонтировать переднюю "стодвадцатку" — протащить вниз, удалив предварительно рамку крепления блока питания. Именно протащить: места там "впритык". Каждый миллиметр дается с трудом. Об установке вентилятора с большей толщиной (38 мм, например), речь в принципе не идет.
С последним пунктом плохо и у A05N. Зато корзина жестких дисков съемная: открутив четыре винта спереди, пользователь получает возможность демонтировать фронтальный вентилятор совершенно нормально.

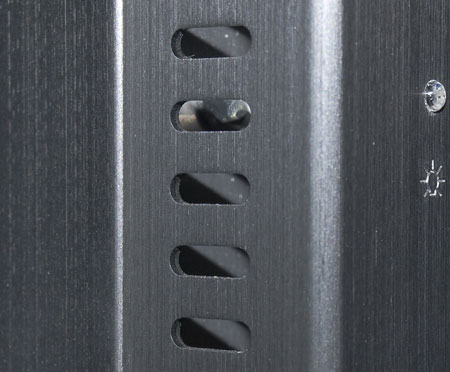

А вот непривычная "ориентация" системы охлаждения корпуса не изменилась. На вдув работает задний вентилятор, а не передний, как это обычно бывает. И выдувает воздух из корпуса, соответственно, фронтальный. "Развернуть" систему охлаждения корпуса инженеров заставило переднее расположение блока питания, при котором тот вынужден выбрасывать отработанный воздух вперед. А панель, напоминаю, сплошная. Под выдув отведены лишь совсем небольшие вырезы по ее бокам. Даже обычного "большого" отверстия снизу нет. Направь в таких условиях инженеры Lian Li вентиляторы в привычную сторону, и в передней части просто началось бы круговое движение: нагретый блоком питания воздух большей частью снова засасывался бы фронтальным вентилятором.
Но и продувать имеющиеся мелкие вырезы вентиляторам удается не очень. При работе достаточно "горячих" компонентов под нагрузкой передняя панель очень быстро прогревается. Как, понятно, и все "внутренности" корпуса. Поэтому при тестировании A05 "просто" я в итоге взял и "развернул" вентилятор в блоке питания и оба корпусных, направив воздушный поток по привычному пути: спереди назад. И все было прекрасно. Пока в один прекрасный день, примерно через полгода использования, блок питания, над которым так жестоко надругались, не приказал долго жить. Впрочем, я не был тому свидетелем, и, зная, как обстоят у нас в доме дела со стабильностью работы электросети, допускаю, что эксперимент с разворотом вентилятора мог быть и не виноват. Да и просто заводской брак никто не отменял… Но проделывать такие эксперименты со стендовым блоком питания не стал. Поэтому в тестировании A05N будет участвовать только с системой охлаждения, работающей в режиме "по умолчанию".
Ну, а в качестве ориентира, как обычно, выступит открытый стенд.
