Конфигурация тестового стенда
На этом знакомство с внешним устройством материнской платы закончено, самое время собрать на её основе тестовый стенд.
- Материнская плата: MSI 790FX-GD70
- Процессор: AMD Phenom II x4 955 (socket AM3, 3.2 Ghz)
- Видеокарта: Sapphire Radeon HD4890 @ 1100\4700 Mhz
- Оперативная память: 2x2 Gb DDR3-1333 OCZ3P1333LV6GK
- Жесткий диск: 500 Gb Seagate Barracuda 7200.12 ST3500418AS
- Блок питания: Enermax Revolution 85+ 1250W
- Система охлаждения: CВО (Swiftech Apogee GTZ + EK 4890CF Acetal + BlackIce Radiator GTX560 + Laing ddc-1+ pump with XSPC Top). Околосокетное пространство обдувалось вентиляторов Enermax Magma.
- Термоинтерфейс: Arctic Cooling MX-2
BIOS
Прежде чем приступить к разгону, разрешите познакомить вас с BIOS MSI 790FX-GD70.
Он основан на коде от AMI и к моменту проведения тестирования был обновлён до версии 1.3, в которой, помимо поддержки новых процессоров, появилась возможность использовать дополнительные возможности некоторых модулей оперативной памяти, о чём я дополнительно расскажу чуть ниже.
реклама

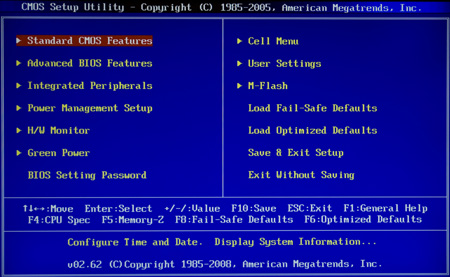

Пункты Standard CMOS Features, Advanced BIOS features, Integrated Peripherals и Power Management Setup дополнительных комментариев не требуют и знакомы любому человеку, имевшему дело с AMI-BIOS.

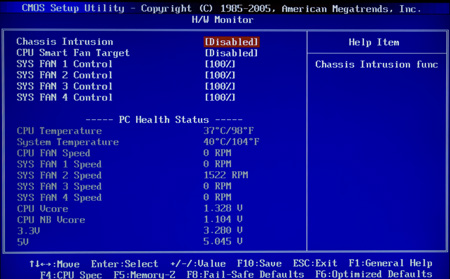

Но о некоторых разделах стоит рассказать подробнее. Начнём с H/W monitor. Доступны для мониторинга следующие значения:
- Температура CPU и материнской платы
- Напряжения CPU и NB
- Скорость вращения всех вентиляторов, подключённых напрямую к материнской плате
- Напряжение на линиях 5 В и 3.3 В

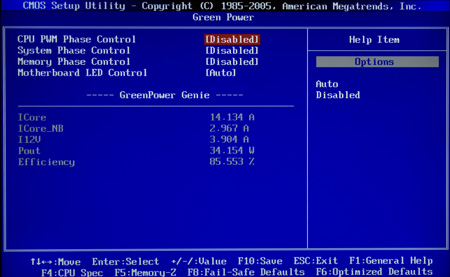

Cледующий раздел - Green Power. Тут вы можете видеть настройку режимов энергосбережения, а также силу тока, подаваемого на CPU, NB и линию 12 В, и потребляемую системой мощность. Плюс ко всему, выводится показатель эффективности работы цепей питания.

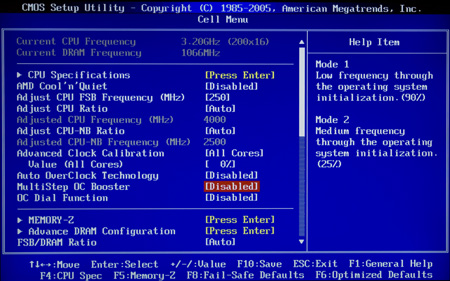

Наиболее интересующий нас раздел BIOS называется Cell Menu - именно здесь собрано всё, что потребуется нам для удачного разгона. Отдельно хочу выделить пункт MultiStep OC Booster, в котором можно выбрать 2 режима - Mode 1 или Mode 2. В одном случае скорость процессора при инициализации и загрузке операционной системы уменьшается на 25%, в другом - на все 90% (!). Для чего это нужно? Загрузка ОС - серьёзный вызов для экстремально разогнанной и не полностью стабильной системы, нацеленной исключительно на бенчмаркинг. Данная "фича" платы призвана помочь бенчерам в их нелёгком деле.
реклама

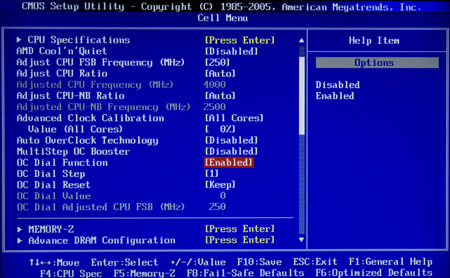

Второе, что бросается в глаза - OC Dial Function. Помните 16-позиционный регулятор в нижней части материнской платы? Активируется и настраивается он именно тут. Можно задать шаг для повышения частоты и выбрать, будет ли полученная при разгоне в операционной системе частота процессора оставаться неизменной после перезагрузки.

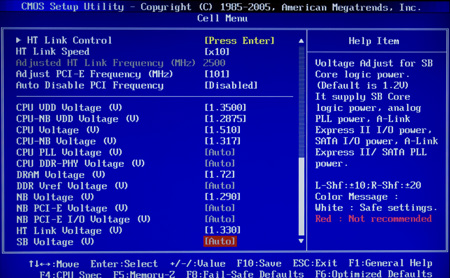

На следующем "фото-скриншоте" собраны все доступные для изменения напряжения. Впечатляющий список, неправда ли?
- CPU VDD Voltage - 1.1-1.5 В с шагом 0.0125 В
- CPU-NB VDD Voltage- 1.1-1.55 В с шагом 0.0125 В
- CPU Voltage - 0.78-2.18 В с шагом 0.01 В
- CPU-NB Voltage - 0.78-2.18 В с шагом 0.01 В
- CPU PLL Voltage - 1.725-3.132 В с шагом 0.01 В
- CPU DDR-PHY Voltage - 0.85-1.83 В с шагом 0.01 В
- DRAM Voltage 1.19-2.40 В с шагом 0.01 В
- DDRef Voltage 0.492-1.117 В с шагом 0.005 В
- NB Voltage - 0.75-1.73 В с шагом 0.01 В
- NB PCI-E Voltage - 0.75-1.73 В с шагом 0.01 В
- NB PCI-E I/O Voltage - 1.26-2.88 В с шагом 0.02 В
- HT Link Voltage - 0.85-1.830 В с шагом 0.01 В
- SB Voltage - 0.85-1.830 В с шагом 0.01 В
При этом важно помнить, что напряжения взаимосвязаны и границы изменения одного из них зависят от установленного значения другого (например, CPU VDD Voltage и CPU Voltage).
А вот и та самая функция новой версии AMD Overdrive, ставшая доступной после обновления BIOS до версии 1.3. Именуется она Black Edition Memory Profiles (B.E.M.P.)
Данная функция даёт возможность использовать предустановленные для особых модулей памяти режимы работы для облегчения процесса их настройки и разгона. С самого момента появления AMD Overdrive 3-й версии поддерживались следующие модули памяти:
- Corsair CM3X2G1600C9DHX
- Kingston KHX11000D3LLK2/2G и KHX12800D3K2/2G
- Mushkin 991629
- OCZ OCZ3AMD18002G
Данный список постоянно расширяется. На этой или на следующей неделе мы проверим работу B.E.M.P. с официально поддерживаемыми модулями памяти и всенепременно поведаем вам о результатах!

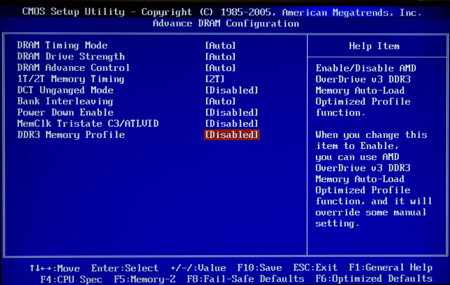

DRAM Timing Mode открывает нашему взоры непаханую целину таймингов памяти, а ведь есть ещё и пункты DRAM Drive Strength и DRAM Advance Control; изучение влияния всех доступных настроек оперативной памяти тянет на нехилую диссертацию... Товарищ mishgane, не упустите свой шанс ;)

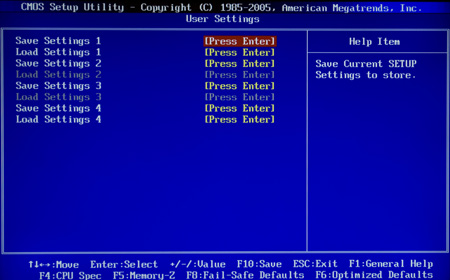

Раздел User Settings позволяет сохранить до 4 профилей разгона:
реклама

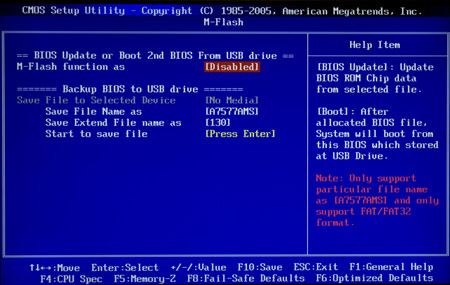

И, наконец, в меню M-flash пользователь получает доступ к прошивальщику BIOS, простите за такое название :) В процессе знакомства с ним была замечена одна особенность - имя файла с образом BIOS обязательно должно быть в "родном" формате, в котором он был скачан с официального сайта MSI, иначе ничего путного у вас не выйдет (имел место неприятный казус с присланной бета-версией BIOS 1.2)
Результаты разгона
Итак, мы готовы проверить, на что способна материнская плата в деле!
Для тестирования компанией AMD был выделен топовый процессор линейки AMD Phenom II:
Это уже второй процессор AMD Phenom II x4 955, попавший ко мне в руки. Первый из них стабильно проходил 20 циклов LinX 0.5.9 при частоте 4.0 ГГц и напряжении 1.48 В. Однако, мне захотелось большего, и я поменял его на очередной экземпляр. К сожалению, второй "955-й" оказался заметно хуже предшественника. Смею вас заверить, в битве с Core i7 примет участие более приспособленный к работе на высоких частотах "камень". Результат же разгона сегодняшнего испытуемого вы можете видеть на следующем скриншоте:
При более агрессивном разгоне по шине был получен следующий результат:
Максимальная частота, на которой процессор был в состоянии проходить большинство тестов, за исключением LinPack, составила 4063 МГц:
При разгоне двухъядерных процессоров AMD Phenom II x2 550 и AMD Athlon II x2 250 результаты полностью совпали с оными на материнской плате Gigabyte GA-MA790GP-DS4H и составили 3890 и 3820 МГц соответственно, что ещё раз подтверждает теорию о минимальной разнице между топовыми материнскими платами при неэкстремальном разгоне новых процессоров AMD. Единственная заметная разница заключается в том, что при разгоне на материнской плате MSI требуется чуть меньшее повышение напряжений питания процессора/северного моста/шины HyperTransport. Приятный момент, который не может не радовать. Кстати, о напряжениях. Показатели под нагрузкой (LinX 0.5.9) примерно на 0.012 В ниже установленных в BIOS значений, что является отличным показателем.
Выводы
А теперь, господа, ещё минуточку внимания... Бочку сделал, мёдом наполнил, дёготь забыл... А он есть. Главный и, пожалуй, единственный недостаток материнской платы MSI 790FX-GD70 заключается в невозможности разблокировки на ней отключённых ядер процессоров AMD Phenom II. Но прежде чем списывать из-за этого плату в утиль, прошу заметить, что вряд ли найдётся большое количество потенциальных покупателей, которые предпочтут купить в пару к героине сегодняшнего обзора AMD Phenom II x3 или даже х2. Всё-таки, как ни крути, это топовый продукт, рассчитанный на использование топовых же процессоров. Более того, младшая материнская плата линейки, MSI 790GX-G65, возможности разблокировки ядер не лишена, а её разгонного потенциал вполне хватит, если не использовать плату в экстремальных условиях, в т.ч. при отрицательных температурах.
В любом случае, материнская плата на самом деле удалась и будет использоваться нами и в дальнейшем для проведения тестов на платформе АМ3. Её прямой конкурент от Gigabyte вот-вот поступит в лабораторию и будет подвергнут жестоким пыткам тестам и прямому сравнению с MSI 790FX-GD70.
А сегодняшний продукт MSI удостоился чести получить из наших рук награду "Выбор энтузиаста".
Выражаю благодарность компании AMD и лично Кириллу Кочеткову за предоставленный на тесты процессор, компании MSI и Ольге Ксендзюк - за материнскую плату. Отдельная благодарность нашему постоянному поставщику водяного охлаждения Aquatuning и лично Martin Heidenreich.
