MSI 790GX-G65
Теперь самое время перейти к материнской плате с процессорным разъёмом АМ3. Таковой в сегодняшнем тестировании выступит MSI 790GX-G65.
Материнская плата попадает к покупателю в коробке, оформленной в бело-красно-оранжевых тонах.
Как и положено, коробка пестрит надписями о поддержке процессоров AM3, технологий CrossfireX и Hybrid CrossfireX, набортной памяти видеокарты, названной на этот раз IGP Boost memory, и прочих фирменных и не очень технологиях, доступных при работе с материнской платой.
реклама
Сама материнская плата оформлена в несколько непривычной цветовой гамме – коричневый текстолит, синие и фиолетовые слоты PCI express и SATA, голубые и розовые слоты памяти DDR-III и ярко-жёлтый разъём IDE.
Комплектация материнской платы выглядит солиднее, нежели оная у ASRock AOD790GX/128M:
В коробке находятся:
• Подробная инструкция
• Инструкция по установке, т.н. Quick Installation Guide
• Диск с программой HDDBackup и понятным из названия предназначением и инструкция к ней.
• Диск с драйверами и утилитами
• Шлейф Crossfire
• Заглушка на заднюю панель
• Комплект шлейфов SATA/IDE БЕЗ шлейфа FDD, а также переходники питания molex-SATA
• Набор контактных колодок для подключения кнопок и индикаторов передней панели корпуса, аналогичный ASUS Q-connector. Тут хочу сказать инженерам MSI отдельное спасибо! Ведь это так просто...

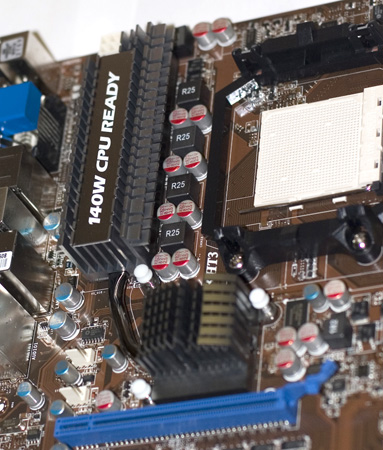

Система охлаждения материнской платы намного эффективнее, чем у ASRock – два радиатора, установленных на северном мосту и на системе питания, соединены между собой медной никелированной теплотрубкой.

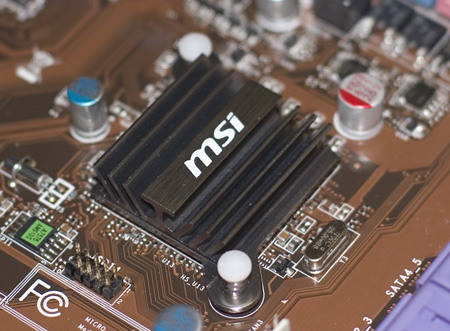

Южный мост при этом прикрыт стандартным для материнских плат начального и среднего уровня небольшим радиатором с логотипом фирмы-производителя.
реклама
Разъёмы питания выполнены по схеме 24+4, а не 24+8, как у большинства современных материнских плат.
С другой стороны, совсем недавно я занимался разгоном процессора Phenom II x4 940 BE на материнской плате, оснащённой 4-, а не 8-пиновым дополнительным питанием, и конечный результат был равен оному на схожей материнской плате, о с 8-пиновым питанием. Так что не стоит заострять на этом внимание, покуда речь не идёт об экстриме с использованием жидкого азота и повышенном требовании к питанию.
MSI 790GX-G65, как можно догадаться по названию, основана всё на том же наборе системной логики AMD 790GX + SB750. Соответственно, работа двух видеокарт в слотах PCI-Express 2.0 в режиме x16+x16 всё так же невозможна. В отличие от ASRock, переключение между режимами работы слотов происходит автоматически, но производитель предупреждает, что голубой слот PCI-Express при наличии видеокарты в фиолетовом использовать нельзя, так как в таком режиме количество линий, выделяемых для работы данного слота, равно нулю.
Также на плате имеется пара слотов PCI Express x1 и два слота PCI 3.3V/5V.

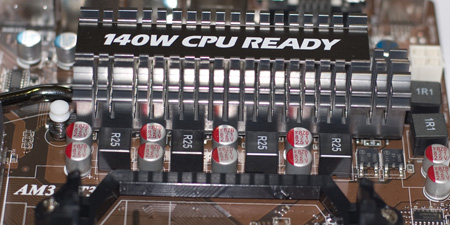

Cистема питания, как и в случае с прошлым участником обзора, четырёхфазная:

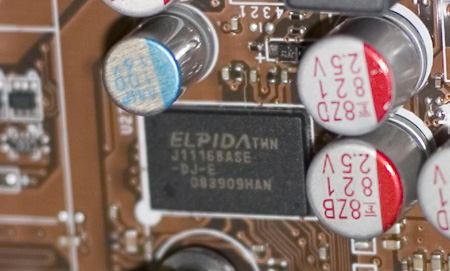

Память встроенного графического адаптера Radeon HD3300 представлена микросхемой производства Elpida.
Количество разъёмов для подключения вентиляторов равно четырём. Один из них, процессорный, как и положено, 4-пиновый, с PWM.
К слотам оперативной памяти имеются те же претензии, что и в случае с материнской платой от ASRock, связанные с проблемами при установке памяти с широкими радиаторами.
На задней панели материнской платы можно увидеть следующие разъёмы:
• Разъём PS\2 для подключения клавиатуры
• SPDIF
• DVI, D-sub и HDMI выходы видеокарты
• eSata 3.0 Gb/s
• RJ45 для подключения сетевого кабеля

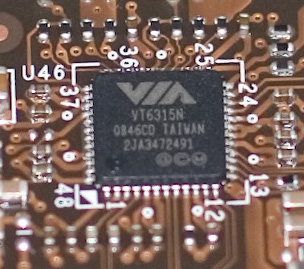

• Firewire IEEE 1394
• 6 аудио-разъёмов
реклама

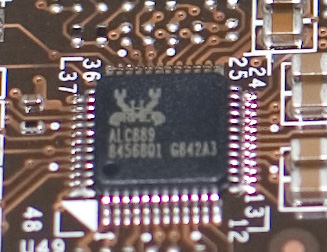

За вывод звука отвечает звуковой кодек Realtek ALC889,
за поддержку гигабитной сети – Realtek 8111DL;

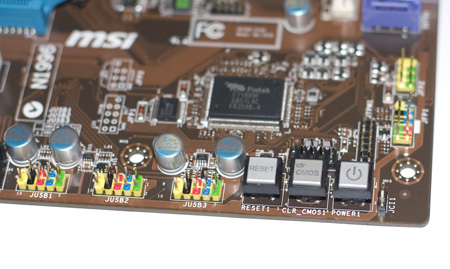

В правом нижнем углу, помимо чипа мониторинга Fintek F71889F и разъёмов для подключения коннекторов передней панели и USB, находятся незаменимые для использования материнской платы на открытом стенде кнопки power, reset и clear CMOS, которых так нехватало на предыдущей материнке от ASRock. Но, на мой взгляд, кнопка сброса настроек BIOS должна находится скраю слева, но никак не между кнопками power и reset. Я пал жертвой коварных инженеров MSI целых 3 раза :)

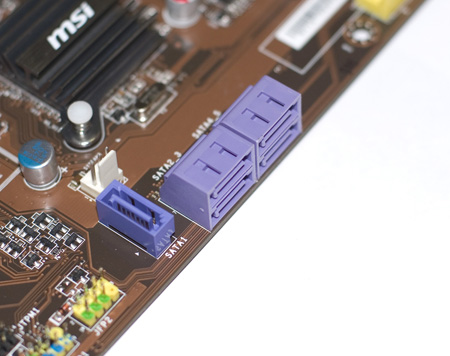

Чуть выше находятся 5 портов SATA, 4 из которых расположены горизонтально. Никаких проблем при использовании длинных видеокарт, например, Radeon HD 4870x2, не возникает.

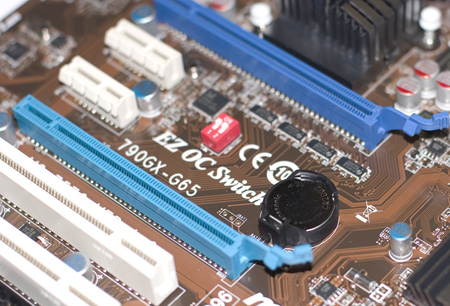

А сейчас попрошу обратить внимание на 2 переключателя OCSwitch, расположенные между двумя слотами PCI Express x16:

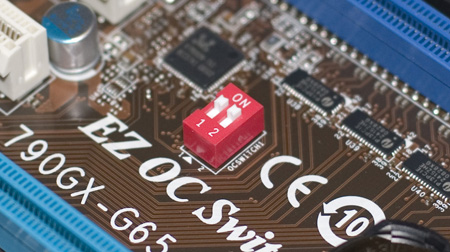

Данные переключатели созданы для наиболее простого и доступного пользователю разгона системы. Существует 4 режима работы:
Переключатель 1
|
Переключатель 2
|
Результат
|
ВКЛ
|
ВЫКЛ
|
Номинальная частота
|
ВКЛ
|
ВЫКЛ
|
+10% частоты FSB
|
ВЫКЛ
|
ВКЛ
|
+15% частоты FSB
|
ВЫКЛ
|
ВЫКЛ
|
+20% частоты FSB
|

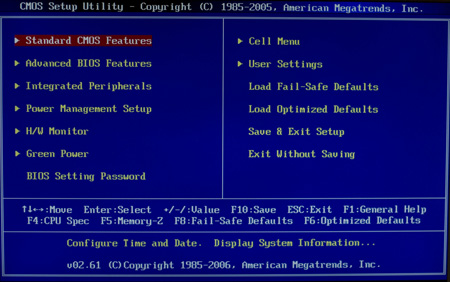

За фирменной заставкой, напомнившей коробку от данной платы, скрывается знакомый многим из вас по другим материнским платам MSI AMI-BIOS.
Лишний раз исследовать до боли знакомые пункты, я думаю, не нужно. Остановимся лишь на основных моментах.

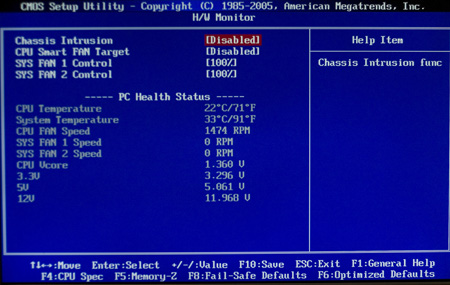

H/W Monitor - данные о состоянии системы, а именно контроль температуры материнской платы/процессора, оборотов вентиляторов и линий питания:

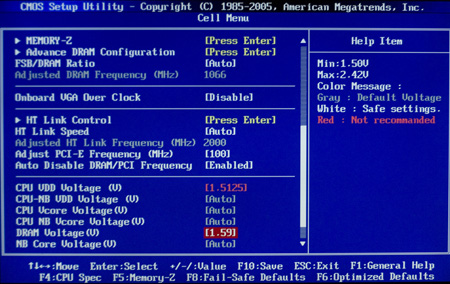

Cell menu - тут нам предстоит провести немало радостных и не очень минут при подборе оптимальных настроек для разгона:
Доступно изменение напряжения питания процессора, связки процессор-cеверный мост, ядра северного моста, шины HT с шагом 0.0125 В. Напряжение питания памяти же изменяется с переменным шагом 0.05/0.07 В.

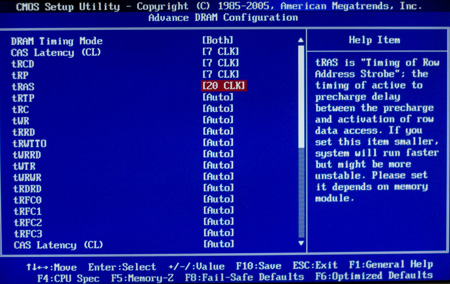

Настройки таймингов памяти можно найти в подменю Advance DRAM Configuration:

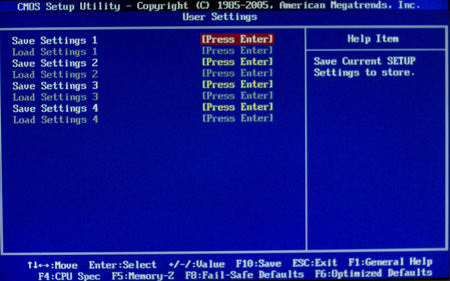

Никуда не делись и профили разгона - можно сохранить до четырёх пользовательских пресетов в меню User Settings
Проблем с разблокировкой четвёртого ядра не возникло и на этой материнской плате, так что можно лишь сказать спасибо инженерам AMD за столь щедрый подарок :)
На этом закончим знакомство с материнскими платами и посмотрим на конфигурацию тестового стенда socket AM3:
• Материнская плата: MSI, 790GX-G65, BIOS version 1.0
• Центральный процессор: AMD Phenom II x3 720 Black Edition, AM3, 2.8 ГГц, 1.325 В
• Оперативная память: 4GB(2GB x 2) OCZ Platinum 7-7-7-20 PC3 10600 1.65 V
• Система охлаждения:
o Помпы: 2x Laing DDC-Pumpe 12V DDC-1Plus (Swiftech MCP355), объединённые в Watercool Dual DDC-Case
o Водоблок на CPU: D-Tek Fusion v.2
o Радиатор: Black Ice Radiator GT Xtreme 360
o Вентиляторы на радиаторе: 6х Noiseblocker NB-Blacksilent XL2 Rev.3
o Шланги: Tygon R3603 16.9\12.7 мм
o Расширительный бачок: EK Water Blocks EK-Multioption RES 250 rev.2
o Термоинтерфейс: Arctic Cooling MX-2
• Видеокарта: 1 Gb Powercolor Radeon HD 4870 @ 790\4000 MHz
• Охлаждение видеокарты: Arctic Cooling Accelero S1 + Revoltek 12 см 1250об\мин
• Жёсткий диск: Western Digital VelociRaptor 300 GB (WD3000GLFS-01F8U0) 10000rpm 16MB
• Блок питания: ThermalTake Toughtpower 750W (W0117RE)
• Корпус: Открытый стенд
Как вы можете видеть, все комплектующие, кроме материнской платы и памяти, остались неизменны, что гарантирует нам чистоту эксперимента.
Система Intel и уловия тестирования
Чтобы процессору AMD Phenom II x3 720 Black Edition не пришлось соревноваться самому с собой, было решено добавить в тестирование его основного конкурента из стана Intel – Сore 2 Duo E8400. Cистема с этим процессором выглядела следующим образом:
• Материнская плата: ASUS P5K-E Wi-fi AP, BIOS version 1102
• Центральный процессор: Intel Core 2 Duo E8400, E0, LGA775, 4.52 ГГц, 1.45 В
• Оперативная память: 4GB(2GB x 2) Geil GX24GB8500C5UDC, DDR2 PC8500 (1066MHz) DIMM CL5 5-5-5-15 GEIL Ultra kit of 2
• Система охлаждения: Thermalright IFX-14 (шлифовка+полировка) +HR-10, 3 вентилятора Scythe Kama-Flex sa1225fdb12m, 1000 об\мин
• Термоинтерфейс: Arctic Cooling MX-2
• Видеокарта: 1 Gb Powercolor Radeon HD 4870 @ 790\4000 MHz
• Охлаждение видеокарты: Arctic Cooling Accelero S1 + Revoltek 12 см 1250об\мин
• Жёсткий диск: Western Digital VelociRaptor 300 GB (WD3000GLFS-01F8U0) 10000rpm 16MB
• Блок питания: Zalman ZM850-HP 850 Вт
• Корпус: Full-Tower Chieftec CA-01B-B-SL
Тесты проводились в операционной системе Windows Vista Ultimate x64, для видеокарты использовались драйвера ATI Catalyst версии 9.2. Штатное напряжение процессора AMD Phenom II x3 720 Black Edition составляет 1.325 В. При повышении напряжения до 1.52 В удалось достичь стабильной работы на частоте 3.75 ГГц. Некоторые тесты проходили и на частоте 3.85 ГГц, но 20 проходов LinPack 64-bit с доступным объёмом оперативной памяти 2048 Мб становились для процессора непреодолимой задачей. Память работала в режиме 1\2, а попытки заставить её работать в режиме 1Т при использовании трёх разных комплектов памяти от OCZ, Geil и Corsair завершились крахом из-за особенностей работы встроенного контроллера памяти AMD Phenom II. Память DDR3 функционировала при напряжении 1.92 В, так как при меньшем значении было невозможно использовать режим Ganged.
