S.I.M. – System Intelligent Management
Что в переводе означает «Интеллектуальное управление системой».

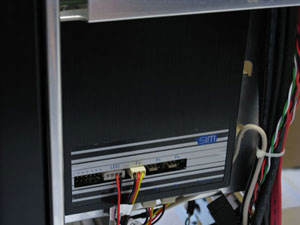

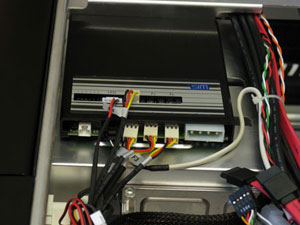

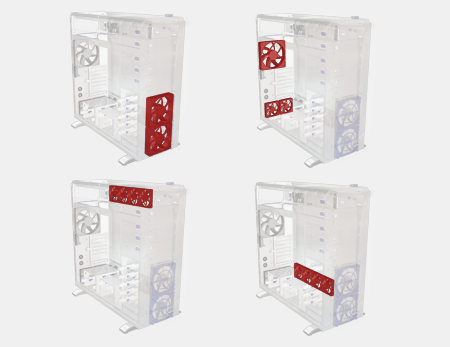

Плата имеет шесть разъемов для подключения вентиляторов, из которых четыре предназначены для управления скоростью вращения корпусных вентиляторов, а два свободны для использования. Корпусные вентиляторы сгруппированы для управления вполне логично:

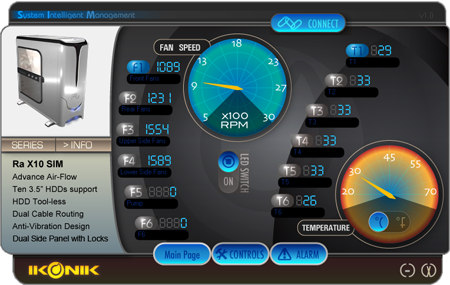

Управление вентиляторами происходит на основании данных шести термодатчиков, которые пользователь может расположить в корпусе по своему усмотрению. Обороты вентиляторов и показания датчиков отражаются в главном окне программы управления.
реклама

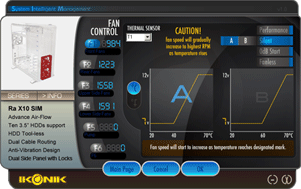

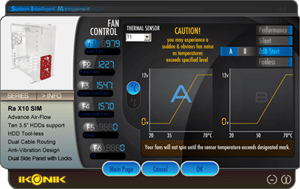

Пользователь может выбрать 4 профиля управления – Fanless, 0 dB Start, Silent и Performance, причем для каждой управляемой группы вентиляторов возможно выбрать свой режим работы. В режиме Fanless вентиляторы отключены, в режиме Performance функционируют при неизменном напряжении 12 Вольт. В режимах 0 dB Start и Silent плата изменяет подаваемое на вентиляторы напряжение, исходя из показаний термодатчиков. При этом возможно выбрать два варианта зависимостей:
После того как плата настроена, можете смело выключить программу и забыть о ней – все настройки сохраняются самой платой, и режим 0 dB Start может отчасти оправдать свое название – при старте системы происходит кратковременное включение корпусных вентиляторов, после чего они умолкают. Помимо управления скоростью вращения вентиляторов программа управления позволяет включать и выключать их подсветку.
Спецификация
Теперь, когда мы знаем о корпусе почти всё, посмотрим на его спецификацию и приступим к тестированию.
Модель | RA X10 SIM |
Тип корпуса | Full Tower |
Размеры (Д x Ш x В), мм | 606 x 220 x 572 |
Цвет | Чёрный / Серебристый |
Количество внешних отсеков 5,25” | 6 (включая один с возможностью установки 3,5” устройства) |
Количество внутренних отсеков 3,5” | 10 (6 + 2 + 2) |
Слоты расширения | 8 |
Боковая стенка | Возможность установки решеток или оргстекла |
Материал | Полностью алюминиевый (3.0 мм передняя дверца, 1.2 мм каркас, 2.0 мм усилительные брусья) |
Панель входов/выходов | Верхнее расположение (2x e-SATA, 4x USB 2.0, 1x IEEE1394, 1x Audio) |
Поддержка материнских плат | mATX / ATX / CEB / E-ATX |
Охлаждение | Все вентиляторы производства Everflow: Спереди - 2x120 мм R121225SM 0,25A Сбоку - 2x4x80 мм R128015SL 0,19A Сзади - 1x140 мм FB14025SM 0,35A и 2x80 мм R128015SL 0,19A |
Особый дизайн “Tool less” | Установка устройств в отсеки 5,25”, а также жестких дисков не требует применения отвертки |
Виброзащита | Виброизоляция блока питания и жестких дисков с помощью резиновых прокладок |
Эксплуатация | Съемный моющийся фильтр, съемные дополнительные корзины для жестких дисков, возможность легкого извлечения поддона с материнской платой |
Подсветка | Каждый вентилятор имеет 4 синих светодиода |
Дизайн | Передняя дверь изготовлена по технологии “diamond-cut”, верхняя крышка корпуса – “diamond sandblasted”, накладка с магнитом для защиты от пыли. |
Масса корпуса | 10,8 кг |
Масса корпуса вместе с упаковкой | 13,0 кг |
Тестирование
реклама
Тестовый стенд
Тестовый стенд предоставлен магазином Xpert.
Конфигурация системы:
- Материнская плата: ASUS P6T Deluxe (X58/ICH10R), BIOS version 0703

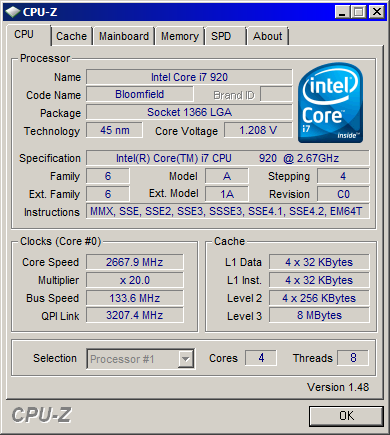

- Центральный процессор: Intel Core i7 920, 2,66GHz, 1.21V, LGA1366
- Охлаждение ЦП: Intel BOX Cooler с термопастой КПТ-8 производства ЗАО “Химтек”
- Оперативная память: 3x2GB Triple Channel Corsair CM3X2048-1600C7DHX (DDR3-1600 7-7-7-20 1.90V)

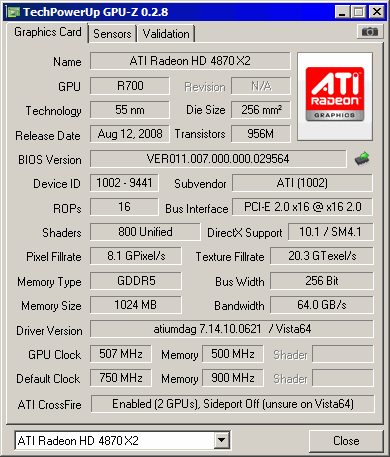

- Видеокарта: ATI Radeon HD 4870 X2 (HIS) 750/900MHz (3600MHz GDDR5)
- Дисковая подсистема: Western Digital VelociRaptor 300 GB (WD3000GLFS-01F8U0)
- Блок питания: Thermaltake Toughpower 1200W (W0156RE)
Программное обеспечение:
- Microsoft Direct X August 2008
- Intel Chipset Device Software v9.1.0.1007
- AMD Catalyst v8.11
- Riva Tuner v2.20
- OCCT v2.0.1
- Lavalys EVEREST Ultimate Edition v4.60.1500
- 3DMark Vantage v1.0.1
- Microsoft Windows Vista 64 bit Ultimate Edition SP1
По причине высокой температуры процессора под нагрузкой при использовании штатного охлаждения и одновременном отсутствии в продаже альтернативных кулеров тестирование проводилось на штатной частоте.
На протяжении всего тестирования обороты кулера видеокарты были зафиксированы на уровне 50% от максимальных при помощи Riva Tuner.
Методика тестирования

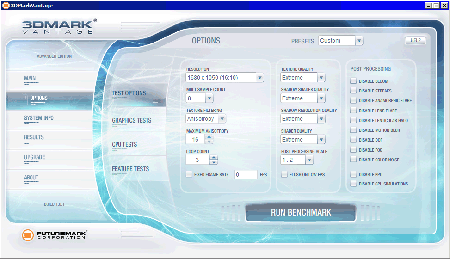

Нагрузка на центральный процессор создавалась при помощи 30-минутного прогона OCCT в режиме загрузки ЦП, видеокарта прогревалась при помощи 3-кратного прогона второго графического теста 3DMark Vantage в разрешении 1680x1050 c настройками Extreme-качества, а так же применением 8AA + 16AF:

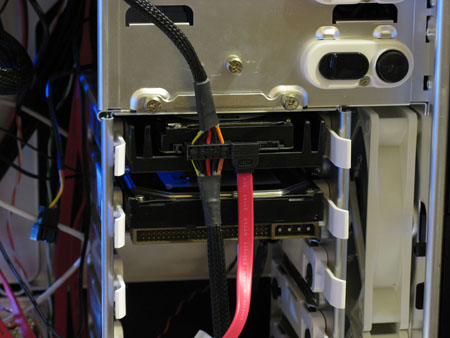

Для прогрева жесткого диска с раздела на раздел три раза подряд копировалась папка объемом 23,2 ГБ, содержащая 3 директории с файлами DVD-Video и 2 700-МБ директории с файлами mp3. Жесткий диск был установлен в верхний отсек основной корзины. Для того чтобы ему тяжелее дышалось, снизу была установлена заглушка в виде неисправной барракуды на 80 ГБ.
Мониторинг температуры ЦП осуществлялся средствами OCCT, температуры материнской платы и жесткого диска контролировались при помощи Everest. При тестировании видеокарты в 3DMark Vantage мониторинг параметров работы осуществлялся при помощи Riva Tuner.
На протяжении всего тестирования температура в комнате составляла 25 °С по данным спиртового термометра.
реклама
Корпус был протестирован в двух режимах работы S.I.M. – Performance и Silent. Обороты корпусных вентиляторов при этом оказались следующие:
Performance
- Группа FAN1 – 1800 об/мин
- Группа FAN2 – 1800 об/мин
- Группа FAN3 – 2450 об/мин
- Группа FAN4 – 2500 об/мин
Silent
- Группа FAN1 – 1100 об/мин
- Группа FAN2 – 1100 об/мин
- Группа FAN3 – 1750 об/мин
- Группа FAN4 – 1650 об/мин
Результаты тестирования
Что же, открытый стенд по всем статьям уступил корпусу, работающему не только в режиме Performance, но и в режиме Silent. Небольшой проигрыш корпуса открытому стенду по температуре окружения ГП в 3DMark Vantage можно списать на погрешность измерения.
Уровень шума
Наверняка вас волнует вопрос – насколько тихим является тихий режим работы, и насколько громким является режим работы Performance? Специальной аппаратуры для количественного определения уровня шума у меня не было, однако имелся неспециальный инструмент по имени турбина Radeon HD 4870 X2. Используем ее в качестве лакмусовой бумажки :).
В режиме Silent турбина видеокарты выделяется на общем фоне при достижении 35% оборотов, в режиме Performance – различима при 40%, выделяется на общем фоне при 50%, на 60% идет вровень с корпусом, но шумит менее приятно – думаю, многие знают этот “пластмассовый” высокочастотный звук. Начиная с 80% оборотов турбины, можете забыть о том, что у вас есть 13 корпусных вентиляторов – турбина заглушает их куда более неприятным гулом.
Заключение
Итак, можно ли признать попытку IKONIK создать корпус для оверклокера успешной? Корпус получился весьма интересным – привлекательный внешний вид удачно сочетается с удобством, функциональностью и отличной вентиляцией. При этом уровень шума в режиме Silent можно назвать вполне приемлемым, особенно если учесть возможность полного отключения вентиляторов.
К недостаткам корпуса следует отнести отсутствие кнопки RESET и быстро пачкающиеся заглушки отсеков 5,25”.
Попытка IKONIK создать корпус для оверклокера, определенно, удалась. Однако, оверклокер должен быть весьма состоятельным – по имеющейся информации цена корпуса составит 255 евро.
Выражаем благодарность магазину Xpert за комплектующие, предоставленные для тестирования, а также компании IKONIK Technology, предоставившей на тестирование корпус.
