Особенности BIOS Setup

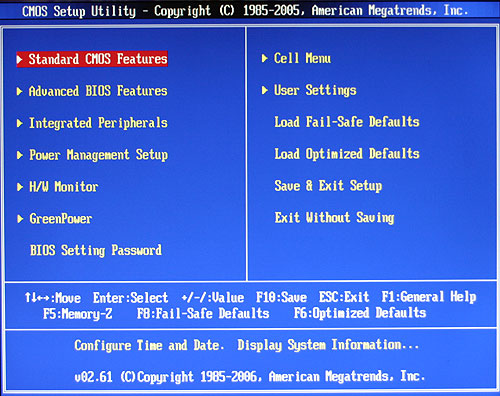

Материнская плата MSI P45 Platinum использует BIOS, основанный на коде от American Megatrends, Inc. v02.61, однако нельзя сказать, что все его возможности нам уже знакомы, привычны и стандартны. Появилось кое-что новое и интересное.
В самом первом разделе – Standard CMOS Features – казалось бы, бесполезно искать что-то оригинальное, ведь в нём обычно размещается лишь базовая информация о текущей дате, времени и накопителях.
Однако мы впервые видим, что для накопителя на гибких дисках опция по умолчанию Not Installed. Очень даже верное решение, в современных компьютерах FDD, как правило, уже отсутствует и лично мне давно уже надоело отключать ненужный контроллер на каждой новой материнской плате и при каждом обновлении BIOS.

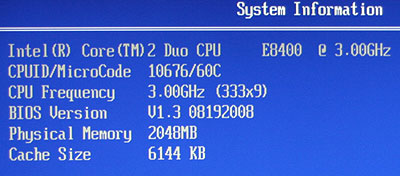

В подразделе System Information содержится базовая информация о процессоре, памяти и текущей версии BIOS.
реклама
В разделе Advanced BIOS Features нас не ждёт ничего нового, список параметров вполне привычен.
Только нужно учесть, что в этом разделе имеются опции, относящиеся к процессору, причём поддержка энергосберегающих технологий по-умолчанию отключена.

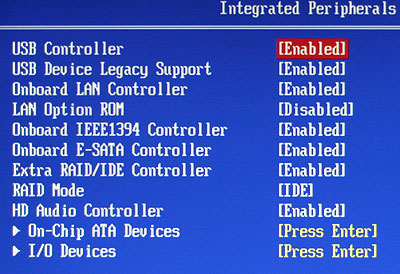

Раздел Integrated Peripherals тоже не содержит ничего оригинального...

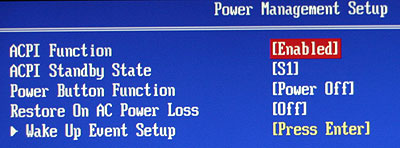

... равно как и раздел Power Management Setup.
реклама

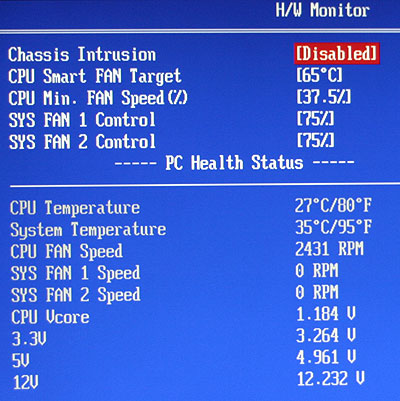

Всё тот же достаточно скромный набор параметров раздела H/W Monitor. Мы можем управлять скоростью вращения лишь трёх вентиляторов из шести, которые можно подключить к плате, причём процессорный будет регулироваться лишь в том случае, когда он подключен четырёхконтактным разъёмом. Кроме того, нам известны базовые значения температур, скорости вращения вентиляторов и напряжения.
А вот раздел GreenPower нам ранее не встречался. В нём, как нетрудно догадаться по названию, имеются опции, включающие энергосберегающие технологии. Подобные возможности нам уже знакомы по материнским платам Asus и Gigabyte, однако уникальность системных плат MSI в том, что разрешить динамическое переключение количества активных фаз питания в зависимости от текущей нагрузки для процессора, памяти и северного моста чипсета можно прямо в BIOS, а не с помощью дополнительных утилит.

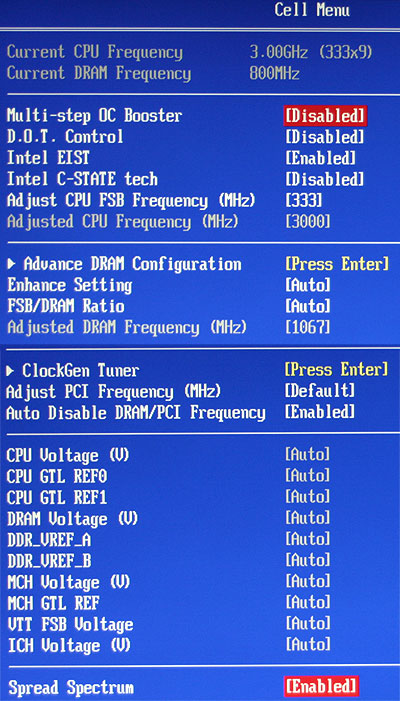

Мы обязательно изучим энергосберегающие способности материнской платы MSI P45 Platinum во время её практических испытаний, а пока переходим к разделу Cell Menu, где в удобной и наглядной форме сосредоточены все оверклокерские возможности.
Первые два параметра являются информационными, они сообщают нам текущие частоты работы процессора и памяти. Новым для нас оказался параметр Multi-step OC Booster, который тоже относится к возможностям, включаемым компанией MSI в группу RapidBoost Features. Многоступенчатый разгон может осуществляться двумя способами: Mode 1 и Mode 2. В первом случае плата стартует в штатном режиме и лишь на этапе загрузки операционной системы разгоняется до заданных в BIOS значений. Во втором варианте на этапе начальной загрузки плата разгоняется лишь частично, а окончательных величин разгона достигает только при старте ОС. Таким образом, оверклокеру удаётся избежать ошибок из-за переразгона на начальном этапе старта. Очевидно, что стабильности в работе такой многоступенчатый способ разгона не добавит, но всё же позволит загрузить операционную систему и установить пару рекордов, если сбой происходит на этапе прохождения стартовой процедуры POST или чуть позже.
Следующие два параметра позволяют управлять энергосберегающими процессорными технологиями. Если отключить Intel EIST, то появляется возможность изменения коэффициента умножения процессора, для 45 нм CPU доступны половинные множители. Всё же не очень удобно, что включение и отключение поддержки C1E осталось в подразделе CPU Feature. Параметр Adjust CPU FSB Frequrency позволяет увеличить частоту FSB вплоть до 800 МГц, а ожидаемую итоговую частоту работы процессора в зависимости от заданных значений FSB и коэффициента умножения покажет соответствующий информационный параметр Adjusted CPU FSB Frequrency.
Очередная группа параметров определяет режимы работы модулей памяти. К сожалению, первая ошибка заметна даже до начала тестов, по предыдущему фото раздела Cell Menu. Параметр FSB/DRAM Ratio стоит в значении Auto, информационный параметр Adjusted DRAM Frequrency сообщает, что установлена частота памяти 1067 МГц, однако на самом деле частота работы памяти составляет лишь 800 МГц, что подтверждает другой информационный параметр Current DRAM Frequency, а так же диагностические утилиты в Windows. Вместе с тем, плата вполне в состоянии установить для памяти частоту работы 1067 МГц, если вручную выбрать соответствующий делитель из списка.
Параметр Enhance Setting появился лишь в последней версии BIOS 1.3. По-умолчанию он стоит в значении Auto, можно установить для него значения Enabled или Disabled. Поясняющий комментарий сообщает, что параметр будет полезен при разгоне памяти, особенно в том случае, когда она работает в двухканальном режиме, однако никакого заметного влияния от включения или отключения этого параметра заметить не удалось.

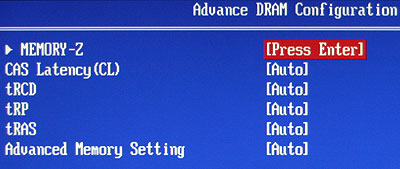

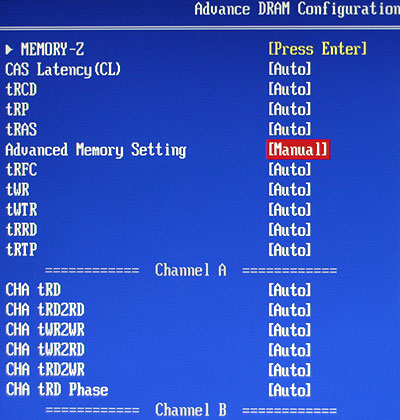

Выбрав Advance DRAM Configuration, мы попадаем на отдельную страничку, где можем изменять основные тайминги памяти.
Если перевести параметр Advanced Memory Setting в значение Manual, то мы получим доступ к изменению дополнительных таймингов, причём отдельно для каждого из каналов.
реклама
Очень удобно, что для каждого из параметов предусмотрено значение Auto, то есть мы можем поменять лишь несколько нужных таймингов, а для остальных оставить значения по-умолчанию. Жаль лишь, что не указаны текущие значения. Зато номинальные тайминги, записанные в SPD модулей памяти, теперь можно узнать, выбрав новый параметр MEMORY-Z.

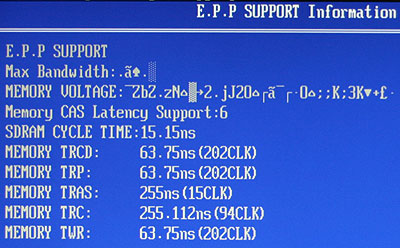

Плата поддерживает чтение расширенной информации о возможностях модулей памяти EPP, однако используемые нами модули такой функцией не обладают, поэтому ничего полезного мы не узнаем.

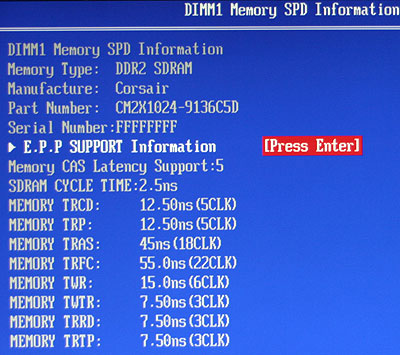

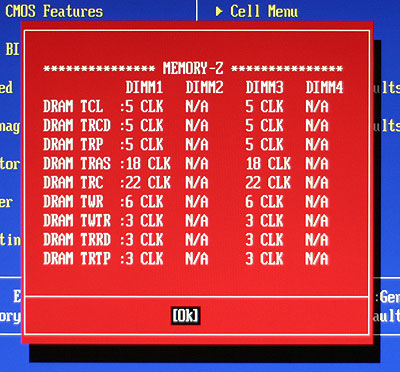

Кстати, штатные тайминги сразу для всех модулей памяти можно выяснить в любой момент и находясь в любом разделе BIOS. Достаточно нажать клавишу F5.

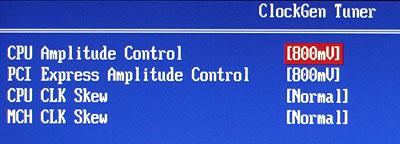

Очередная группа параметров имеет отношение к более детальной настройке работы чипсета. Параметр Auto Disable DRAM/PCI Frequency отключает неиспользуемые слоты памяти и PCI, чтобы уменьшить наводки. Параметр Adjust PCI Frequency удерживает частоту шины PCI на штатном значении 33.3 МГц, а параметр ClockGen Tuner открывает дополнительное меню.
Самая массовая группа параметров предназначена для выбора напряжений, подаваемых на процессор, память и чипсет. Шаг изменения переменный. Очень жаль, что не указываются текущие значения напряжений, но полезно, что слишком высокие значения будут выделены красным цветом. Дело в том, что интервалы изменения очень велики:
- CPU Voltage: от 0.9675 В до 1.9175 В;
- DRAM Voltage: от 1.428 до 3.324 В;
- MCH Voltage: от 0.728 до 2.624 В;
- VTT FSB Voltage: от 0.89 до 2.47 В;
- ICH Voltage: от 0.56 до 3.41 В.
Для самого последнего параметра в разделе Cell Menu – Spread Spectrum – по-умолчанию стоит значение Enabled. Он предназначен для гашения электромагнитных помех, но для большей стабильности при разгоне его лучше отключить.

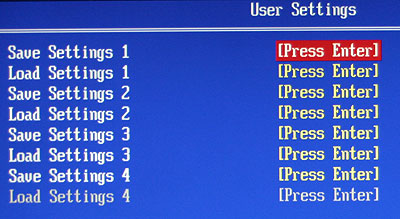

В разделе User Settings можно сохранить на будущее и при необходимости быстро загрузить полный комплекс настроек BIOS. Начиная с версии 1.1 количество доступных для записи профилей увеличилось вдвое с двух до четырёх, однако возможности дать профилю имя или описание так и не появилось.
Таким образом, BIOS материнской платы MSI P45 Platinum обладает не только базовыми возможностями по настройке системы, не только всеми необходимыми для оверклокинга способностями, но и рядом уникальных или редких функций. К их числу можно отнести возможность включения энергосберегающих технологий прямо в BIOS, многоступенчатый разгон и возможность уточнить штатные тайминги модулей памяти. Есть и недостатки, например, скромные возможности мониторинга, отсутствие текущих значений, установленных платой по-умолчанию для таймингов и напряжений.
Теперь настала пора узнать, как плата поведёт себя во время практической проверки её возможностей.
Работа, разгон, энергопотребление
Изучение возможностей материнской платы MSI P45 Platinum проходило на открытом тестовом стенде, включающем следующий состав комплектующих:
- Материнская плата – MSI P45 Platinum, MS-7512, BIOS 1.0-1.3;
- Процессоры:
- Intel Core 2 Duo E8400 (3.0 ГГц, FSB 333 МГц, 6 МБ, Wolfdale, rev. C0);
- Intel Core 2 Quad Q9300 (2.5 ГГц, FSB 333 МГц, 6 МБ, Yorkfield, rev. M1);
- Память – 2x1024 MБ Corsair Dominator TWIN2X2048-9136C5D;
- Видеокарта – NVIDIA GeForce 8800 GTS 320 МБ;
- Жёсткий диск – Seagate Barracuda 7200.10, ST3320620AS, 7200 об/мин, 16 МБ, SATA 320 ГБ;
- Система охлаждения – Zalman CNPS9700 LED;
- Термопаста – КПТ-8;
- Блок питания – Antec NeoPower HE 550 (550 Вт).
Начнём с хорошего, с изучения энергосберегающих технологий материнской платы MSI P45 Platinum. Включение GreenPower в BIOS моментально приводит к явно видимому результату – количество горящих светодиодов, соответствующих количеству работающих фаз в схеме питания процессора, уменьшается с пяти до одного или двух. При появлении нагрузки количество задействованных фаз повышается, обычно не превышая четырёх. Пять горящих светодиодов удалось увидеть лишь при проверке разогнанной системы утилитой IntelBurnTest. Память тоже переходит на одноканальное питание, лишь иногда переключаясь на двойное, а вот северный мост, судя по тому, что два соответствующих светодиода горят всегда, постоянно использует двухфазное питание.
Лампочки – это замечательно, но каковы реальные цифры экономии? Подобного рода энергосберегающие технологии давно используют материнские платы Asus и Gigabyte, однако до сих пор нам встречались лишь относительные оценки экономии в 50 или даже 80%. Впечатляет, но если предположить, что потребляется 1 Вт, то экономия составит всего 0.8 Вт – такие цифры мы даже не заметим... Однако в рекламных материалах компании MSI нам впервые встретилось конкретное значение – 7 Вт. Такую цифру не зафиксировать трудно, особенно с прибором, который мы используем для замеров энергопотребления – Extech Power Analyzer 380803.
Методика измерений очень проста. Напомним, что Extech Power Analyzer измеряет мощность, которую использует вся система целиком, за исключением монитора. Сначала мы загружали операционную систему Microsoft Windows Vista SP1, выжидали до тех пор, пока не прекратится любая активность, после чего фиксировали цифру энергопотребления в покое. Затем запускали FPU тест из утилиты S&M и в результате получали значение потребления энергии под нагрузкой. Тесты проходили сначала с отключенной, а затем с работающей технологией GreenPower в BIOS материнской платы MSI P45 Platinum. Полученные данные сведены в таблицу.
Энергопотребление, Вт | ||
Intel Core 2 Duo E8400 | Idle | S&M |
GreenPower OFF | 116 | 150 |
GreenPower ON | 111 | 144 |
Результаты тестирования подтверждают, что материнская плата MSI P45 Platinum благодаря энергосберегающим технологиям позволяет экономить 5-6 Вт, как в состоянии покоя, так и под нагрузкой. У технологии GreenPower от MSI есть несколько существенных преимуществ по сравнению с технологиями аналогичного предназначения, разработанными компаниями Asus и Gigabyte. Во-первых, для работы GreenPower не требуется никаких дополнительных утилит, достаточно включить технологию в BIOS материнской платы. Во-вторых, энергосберегающие технологии на системных платах MSI будут работать даже при разгоне процессора.
Материнская плата MSI P45 Platinum в состоянии автоматически регулировать энергопотребление системы в зависимости от нагрузки. Если же вы хотите получить полный контроль и самостоятельно участвовать в процессе, то можно установить фирменную утилиту GreenPower Center. К сожалению, отдельного инсталлятора для программы не предусмотрено, она будет установлена вместе с утилитой MSI CoreCenter.
Возможности утилиты MSI CoreCenter нам уже знакомы по предыдущим обзорам, в частности, можно вспомнить материнскую плату MSI P35 Platinum Combo. Если запустить программу (впрочем, она будет автоматически запускаться без вашего участия при каждом старте Windows), то под кнопкой D.O.T. можно заметить новую кнопку с изображением, напоминающим одновременно кнопку включения и яблоко. Эта кнопка и служит для запуска программы GreenPower Center.
Утилита контролирует различные аспекты работы процессора, памяти и северного моста чипсета, такие как напряжения, температуры, количество задействованных фаз питания и, конечно, энергопотребление. Можно провести автоматическую оптимизацию, можно вручную установить подходящие параметры, можно даже перейти к режиму глубокой экономии, которая достигается за счёт снижения напряжений ниже номинальных. Установленный профиль можно сохранить, а программа будет исправно радовать вас цифрами сэкономленной энергии в ваттах и процентах.
Перед началом экспериментов по разгону процессоров обе утилиты, и MSI CoreCenter, и GreenPower Center, были деинсталлированы, чтобы не привносить лишних помех, однако результаты всё равно оказались неудовлетворительные. Чтобы определить максимальную частоту FSB, на которой материнская плата MSI P45 Platinum сможет стабильно работать, коэффициент умножения процессора Intel Core 2 Duo E8400 был снижен до минимального х6 и уменьшена частота работы памяти. Однако добиться надёжной работы не удалось даже на частоте 500 МГц. Один раз, когда почти все параметры в BIOS были оставлены в значении Auto, плата довольно долго работала при FSB 520 МГц, однако повторить это достижение не получилось. Были испробованы новые возможности материнской платы по многоступенчатому разгону процессора, с помощью джамперов предварительно до 400 МГц повышалась стартовая частота, увеличивались напряжения, но все принятые меры оказались бесполезны... В результате процессор всё же был разогнан до своего максимума, но лишь при использовании штатного коэффициента умножения, чтобы не сильно повышать частоту шины.

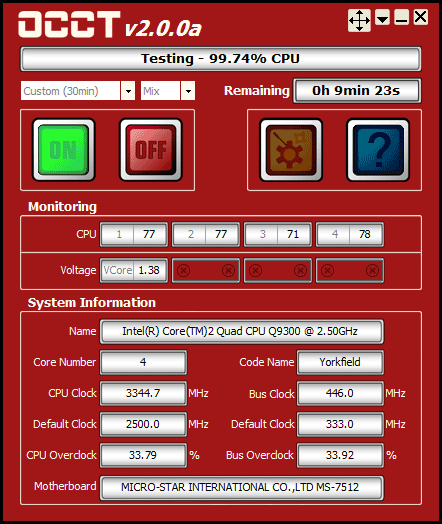

Не меньшим разочарованием закончились тесты с использованием четырёхъядерного процессора Intel Core 2 Quad Q9300. Остановиться пришлось на частоте FSB 445 МГц, что явно ниже среднего и намного меньше реальных возможностей процессора, которые ранее были подтверждены на других материнских платах.
Однако серьёзного значения столь разочаровывающим результатам мы не придали. Дело в том, что материнская плата MSI P45 Platinum попала к нам с явными физическими дефектами. Невозможно с уверенностью сказать, объясняются столь неудовлетворительные оверклокерские возможности платы её реальными способностями или же полученными повреждениями. Поэтому мы не стали спешить с выводами и дождались другого экземпляра системной платы MSI P45 Platinum, который любезно был предоставлен нам компанией MSI и на этот раз прибыл в целости и сохранности.

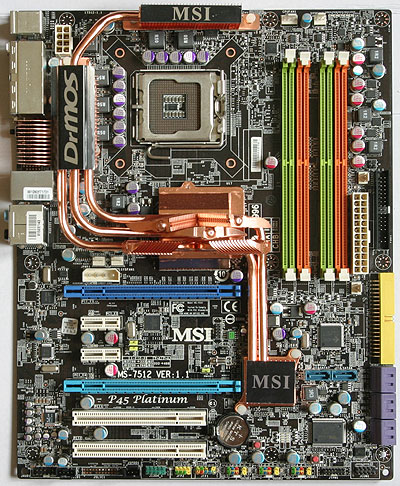

На этот раз пришла плата ревизии 1.1, а не 1.0, как первая. Никаких заметных внешних отличий от первой ревизии найти не удалось, платы выглядят идентично, даже номиналы резисторов одинаковы. Единственная разница, которая сразу бросается в глаза – на новой плате используются более удобные джамперы с длинными хвостиками. Очевидно, что никто не станет разрабатывать и производить новую ревизию материнской платы лишь для того, чтобы украсить её другими джамперами. По всей видимости, отличия между ревизиями более глубокие и их не определить по внешнему виду.
К сожалению, при оверклокинге никаких заметных изменений к лучшему не удалось обнаружить и с новым экземпляром материнской платы. Мы по-прежнему не могли даже приблизиться к частоте FSB 500 МГц, однако опять удалось загрузиться на частоте 510 МГц, когда напряжения в BIOS были оставлены в значении Auto. В этом случае умный BIOS материнской платы MSI P45 Platinum самостоятельно повышает напряжения, так какие же именно значения нужны для стабильной работы? Ограниченные возможности раздела H/W Monitor в BIOS позволяют узнать лишь напряжение на процессоре, которое нам спокойно показывают любые другие утилиты, такие как CPU-Z или HWMonitor. Чтобы узнать больше, опять пришлось установить программу MSI CoreCenter, которая снова подтвердила свою несостоятельность. Когда напряжения на памяти и северном мосту чипсета были повышены, утилита утверждала, что они близки к норме. И наоборот, когда напряжения оставались штатными, а процессор не разгонялся, программа пугала увеличенным вдвое против нормы напряжением на северном мосту.

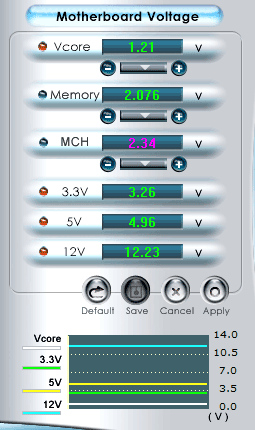

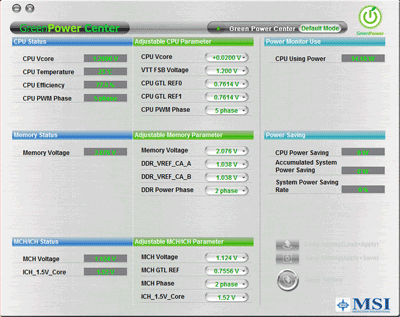

К тому же при работе с программой система дважды зависала так, что приходилось пользоваться кнопкой Reset. Зато утилита GreenPower Center неожиданно проявила себя с наилучшей стороны. Прежде всего, из неизвестных напряжений программа MSI CoreCenter может сообщить нам лишь напряжение на памяти и на северном мосту чипсета, в то время как GreenPower Center помимо этого знает напряжения на южном мосту, VTT FSB Voltage, CPU GTL REF Voltage, DDR VREF Voltage и MCH GTL REF Voltage. А самое главное – программа показывает все эти напряжения правильно, по крайней мере, значения очень близки к тем, которые были установлены в BIOS.
От надоедливой программы MSI CoreCenter, автоматически стартующей при каждом запуске Windows, нельзя избавиться штатными средствами, но в этом помогла утилита MSCONFIG. В итоге мы смогли спокойно и без помех воспользоваться возможностями мониторинга программы GreenPower Center. Оказалось, что при разгоне до 510 МГц FSB материнская плата устанавливает напряжение на северном мосту 1.436 В – это лишь немногим меньше, чем для начала устанавливали мы. А вот напряжение VTT FSB Voltage поднималось лишь до 1.32 В, что заметно ниже, чем выставленное нами вручную напряжение 1.45 В. Вероятно, что именно в слишком высоком напряжении на шине FSB крылась наша ошибка?
Проверяем – ничего больше не меняя, повышаем напряжение VTT FSB Voltage до 1.45 В. Операционная система загружается, но утилита Prime95, запущенная для проверки, мгновенно выдаёт ошибку. Тот же результат был получен и при увеличении напряжения до 1.4 и до 1.35 В. Выходит, что для успешного разгона нельзя слишком высоко поднимать напряжение VTT FSB Voltage. А напряжение на северном мосту? Поднимаем его всего лишь до 1.46 В и опять получаем ошибку в Prime95 менее чем через минуту. Хм... А если вернуть напряжения к "правильным" значениям 1.32 и 1.436 В, которые плата устанавливала в автоматическом режиме? Вы не угадали, если подумали, что программа опять выдала Fatal Error – просто на этот раз даже не загрузилась операционная система, окрасив экран в синий цвет BSOD.
Увы, не существует каких-либо "правильных" или "неправильных" напряжений. Проблема лишь в том, что материнская плата MSI P45 Platinum нестабильно работает на частотах FSB, близких к 500 МГц. Огорчает также то, что плата устанавливает довольно высокий уровень Performance Level. Чем он ниже, тем выше производительность, но при работе процессора Intel Core 2 Duo E8400 в штатном режиме уровень Performance Level равен 7, а при его разгоне с установкой для памяти делителя 1:1 повышается до 10.
Заключение
Материнская плата MSI P45 Platinum поначалу производит очень хорошее впечатление. У неё отличные технические характеристики, а футуристической системой охлаждения чипсета можно любоваться, как произведением искусства. Плата обладает рядом уникальных возможностей, в частности, технологии энергосбережения способны работать без помощи каких-либо утилит и даже при разгоне процессора. Со временем количество таких редко встречающихся отличий должно даже увеличиться. Например, осенью для платы обещают выпустить так называемый ClickBIOS, основанный на принципах UEFI (Unified Extensible Firmware Interface), то есть BIOS с графическим интерфейсом. Только вот оверклокерские способности платы совершенно не впечатляют. Конечно, нельзя сказать, что плата не годится для оверклокеров, она вполне в состоянии разогнать процессор до высокой частоты, только вот от младших моделей лучше отказаться. Пока мы убедились в работоспособности платы при частотах FSB, не превышающих 450 МГц.
Хорошая новость в том, что номинальные частоты процессоров постоянно растут, а цены на них снижаются. Даже сегодня есть немало моделей, которые материнская плата MSI P45 Platinum сможет разогнать до максимума, а завтра их станет ещё больше. Однако чувство разочарования всё же остаётся...
