BIOS
Плата P5Q3 Deluxe тестировалась с прошивкой версии 0704 от 19 июня 2008 года.
Казалось бы, новая материнская плата ASUS P5Q3 Deluxe должна во многом быть похожа на своих предшественников, основанных на чипсетах Intel P35, X38 и X48. Однако на практике это не совсем так. Инженеры приложили максимум усилий к тому, чтобы новый продукт выглядел привлекательнее старых несмотря на то, что набор логики P45 сам по себе несёт не столь много инноваций. В результате, BIOS Setup рассматриваемой платы может предложить существенно больше настроек, чем BIOS плат серий P5K и P5E.
BIOS ASUS P5Q3 Deluxe основывается на микрокоде AMI и имеет привычное для плат этого производителя внутреннее строение. Однако из-за того, что плата оборудована Express Gate SSD, при старте системы может выдаваться не обычная заставка, а стартовый экран оболочки Splashtop.
В BIOS Setup весь основной набор настроек, интересный для оверклокеров, традиционно собран на отдельной странице Ai Tweaker.
реклама

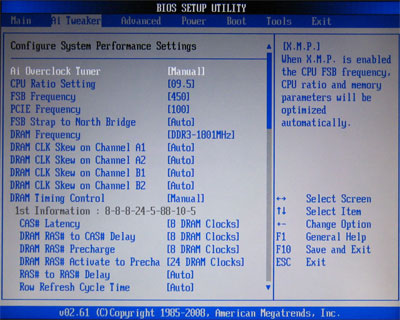

Здесь имеется возможность для ручной установки множителя процессора, частоты FSB в пределах от 200 до 800 МГц, частоты шины PCI Express и частоты FSB Strap. Альтернативный автоматический способ конфигурирования частоты FSB заключается в использовании профилей XMP (если используется DDR3 с поддержкой оверклокерских профилей в SPD), при его активации плата сама подстраивает оптимальную частоту системной шины, исходя из благоприятных режимов работы памяти.
Для установки частоты памяти плата предлагает несколько вариантов, определяемых тем небольшим набором делителей FSB:Mem, которыми располагает Intel P45. Этот набор делителей по сравнению с предыдущими чипсетами Intel не изменился, что, впрочем, совершенно неудивительно, так как в P45 MCH используется тот же самый контроллер памяти, как и в предшествующих наборах системной логики. Напомним, что далеко не все делители дают возможность получать наилучшие результаты при разгоне частоты FSB, поэтому в оверклокерских экспериментах рекомендуется использовать лишь те величины частоты памяти, которые относятся к частотам FSB Strap 333 или 400 МГц. Впрочем, к ASUS P5Q3 Deluxe эти ограничения относятся гораздо в меньшей мере, чем к платам на более ранних наборах системной логики.

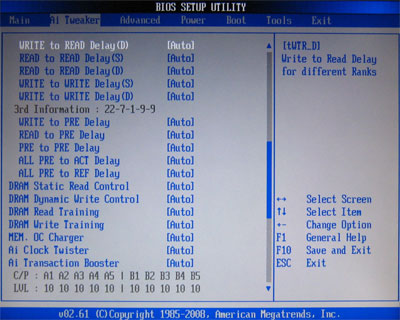

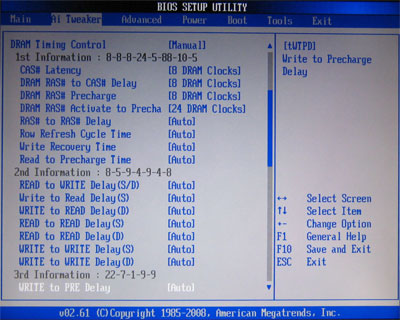

Для конфигурирования задержек памяти BIOS рассматриваемой платы предлагает практически исчерпывающий набор настроек. Однако среди многочисленных параметров в BIOS Setup P5Q3 Deluxe отсутствует опция, отвечающая за управление параметром Command Rate.
Рядом с изменяемыми параметрами плата выводит текущие значения этих величин, что может помочь в деле тонкой подстройки таймингов.

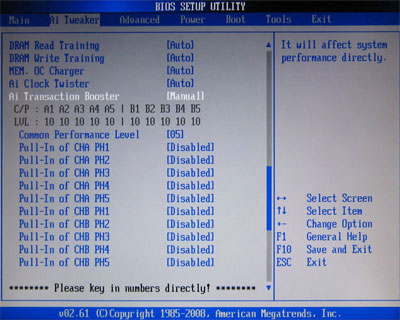

Отдельное внимание хочется обратить на видоизменившуюся опцию Transaction Booster, которая теперь позволяет манипулировать важнейшим параметром северного моста Performance Level напрямую.
реклама
Набор предлагаемых P5Q3 Deluxe настроек напряжений исчерпывающ, он включает следующие параметры.
Параметр | Диапазон изменения |
---|---|
CPU Voltage | 0.85 - 2.1 В с шагом 0.00625 В |
CPU PLL Voltage | 1.5 – 2.78 В с шагом 0.02 В |
FSB Termination Voltage | 1.1 – 1.9 В с шагом 0.02 В |
DRAM Voltage | 1.5 – 2.78 В с шагом 0.02 В |
NB Core Voltage | 1.1 – 2.2 В с шагом 0.02 В |
SB Core Voltage | 1.1 – 1.4 В с шагом 0.1 В |
PCIE SATA Voltage | 1.5 – 1.8 В с шагом 0.1 В |
Заметим, что все напряжения могут устанавливаться в значение Auto, в этом случае плата пытается подобрать оптимальные параметры самостоятельно, исходя из значений установок частот процессора и памяти. При ручном же конфигурировании выбираемые параметры отображаются синим, жёлтым, пурпурным или алым цветом в зависимости от их потенциальной опасности для компонентов системы.
Также, среди настроек напряжений следует выделить чрезвычайно полезную опцию Loadline Calibration, которая, благодаря специальному дизайну преобразователя напряжения CPU, позволяет минимизировать вредный при оверклокинге эффект Vdroop. Необходимо отметить, что ASUS предоставил пользователю и возможность изменения параметров CPU GTL Voltage Reference. Эти настройки могут быть важны при разгоне четырёхъядерных процессоров, так как они позволяют задавать пороговые значения напряжений на шине FSB индивидуально для каждого из физических ядер. Именно благодаря тщательной регулировке этих величин при разгоне четырёхъядерных процессоров могут быть покорены высокие частоты FSB.

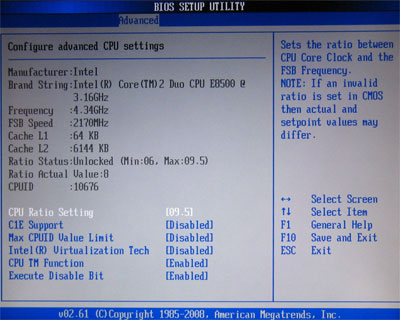

Следующая страница настроек BIOS Setup, озаглавленная как Advanced, может быть интересна благодаря разделу CPU Configuration, откуда осуществляется управление всеми процессорными технологиями.

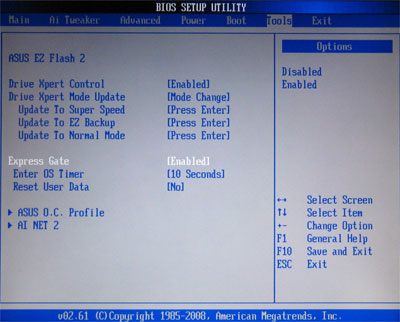

Также, несколько необычно выглядит и страница Tools. Помимо обычных уже для плат ASUS встроенных утилит EZ Flash 2 для перепрошивки BIOS и O.C. Profile для сохранения профилей настроек, здесь имеются опции для управления технологиями Drive Xpert и Express Gate.
Первая группа опций позволяет включить Stripe или Mirror режим для SATA контроллера Sil5723, вторая – управляет задержкой, в течение которой будет отображаться заставка операционной системы Splashtop.
Описание тестовой системы
Тестовая система, которую мы использовали для практических испытаний рассматриваемой материнской платы, включала следующий набор комплектующих:
- Материнская плата: ASUS P5Q3 Deluxe/WiFi-AP @n (BIOS 0704);
- Процессоры:
- Core 2 Extreme QX9650 (3.0GHz, 333MHz FSB, 2 x 6MB, Yorkfield rev. C0);
- Core 2 Duo E8500 (3.16GHz, 333MHz FSB, 6MB, Wolfdale rev. C0);
- Процессорный кулер: Scythe Mugen (Infinity);
- Память: 2 Гбайта Cell Shock DDR3-1800 SDRAM (CS3222580);
- Видеокарта: OCZ GeForce 8800GTX;
- Жёсткий диск Western Digital Raptor WD1500AHFD;
- Блок питания SilverStone SST-ST85ZF.
Опыты по разгону
реклама
Для тестирования оверклокерских возможностей ASUS P5Q3 Deluxe на практике мы попробовали выявить максимальные частоты FSB, с которыми способна работать эта плата при использовании процессоров с двумя и четырьмя ядрами.
Рeзультаты разгона двухъядерного процессора Core 2 Duo E8500, основанного на 45 нм ядре, оказались неплохими. Мы проводили тесты при снижении множителя CPU до 8x, и плата продемонстрировала стабильную работу при частоте FSB вплоть до 535 МГц. К сожалению, это – FSB Wall для нашего экземпляра процессора, в результате чего он разогнался до 4.28 ГГц.
В таком состоянии система проходила как продолжительные тесты в Prime95, так и часовое испытание программой OCCT Perestroika.
Однако главное достоинство ASUS P5Q3 Deluxe заключается не в том, что она смогла обеспечить стабильную работу процессора на сравнительно высокой частоте FSB без применения аппаратных модификаций и без усовершенствования системы охлаждения. Значительно сильнее P5Q3 Deluxe обрадовала тем, что для достижения столь высоких результатов не потребовалось «выкручивать» на предельные значения напряжения на северном мосту, CPU PLL и FSB Termination. Например, частоты FSB до 520 МГц покоряются рассматриваемой плате, работающей с двухъядерным процессором, вообще без увеличения каких бы то ни было напряжений, кроме CPU Voltage. И в этом отношении новинка ASUS на базе Intel P45 действительно уникальна.
Что же касается результата, зафиксированного на скриншоте, то для его достижения нам потребовалось лишь увеличить напряжение на процессоре до 1.4 В, на северном мосту – до 1.3 В и FSB Termination Voltage – до 1.2 В, остальные же величины были установлены на их номинальных позициях. Иными словами, с разгоном двухъядерных процессоров ASUS P5Q3 Deluxe справляется превосходно.
Чтобы проверить, как обстоят дела с оверклокингом четырёхъядерников, мы воспользовались имеющимся в нашей тестовой лаборатории процессором Core 2 Extreme QX9650. К сожалению, столь же гладко протекающий процесс разгона, как и в случае с двухъядерным CPU, нам уже наблюдать не пришлось. Ещё недавно прекрасно работавшая на высоких частотах FSB материнская плата закапризничала и заставила нас потерять не один десяток часов на то, чтобы добиться хоть сколь-нибудь приличных результатов.
Тем не менее, в итоге, плата так и не смогла нормально заработать при частоте FSB выше 450 МГц, не говоря уже о достижении более отдалённых вершин. Мы перепробовали все имеющиеся возможности регулировки напряжений, пытались экспериментировать и с делителями памяти и с частотами FSB Strap, и даже прибегали к увеличению Performance Level, но многообещающая ASUS P5Q3 Deluxe устойчивую работу с существенно разогнанным четырёхъядерным CPU продемонстрировать так и не сумела. Максимум, на что она была способна при частоте шины, превышающей 450 МГц, – это загрузить операционную систему и проработать под нагрузкой несколько минут до зависания или появления «синего экрана».
К этому надо добавить совершенно непонятное поведение платы при переразгоне. Годами отработанная процедура, когда плата в случае невозможности старта с выставленными в BIOS Setup параметрами сбрасывает их в значения по умолчанию и предлагает пользователю изменить их в BIOS, на P5Q3 Deluxe работает лишь эпизодически. Зачастую вместо этого материнская плата хладнокровно очищает CMOS, стирая из Setup не только настройки, относящиеся к таймингами, частотам и напряжениям, но и все остальные, включая даже системную дату и время. Естественно, при подборе оптимального набора параметров для разогнанной системы это вызывает сильное раздражение.
Впрочем, при этом следует заметить, что, возможно, проблемы с разгоном четырёхъядерных процессоров связаны в данном случае с конкретным экземпляром платы, принадлежащем к одной из первых поставок. Тем более что в сети можно обнаружить упоминания об успешном разгоне четырёхъядерных CPU именно на P5Q3 Deluxe. Но этот факт вряд ли может служить оправданием для ASUS. Наш опыт общения с материнскими платами ASUS за последний год показывает, что первые серийные экземпляры новых продуктов зачастую оказываются бракованными. Так, ASUS P5Q3 Deluxe – это уже четвёртая с июля прошлого года плата этого производителя в нашей лаборатории, обладающая теми или иными дефектами, выявляющимися в разгоне. Думается, этой статистики вполне достаточно для того, чтобы можно было делать выводы о серьёзном снижении качества продуктов именитой компании. Особенно обидно, что такие бракованные платы прекрасно работают в штатном режиме, а, следовательно, нередко их оказывается невозможно поменять по гарантии.
