2. Обзор Sysconn GeForce 8800 GT 512 Мбайт и GeForce 8800 GTS 512 Мбайт
Два других участника сегодняшнего тестирования выпущены тайваньской компанией Sysconn и поставляются в одинаковых коробках небольшого размера:

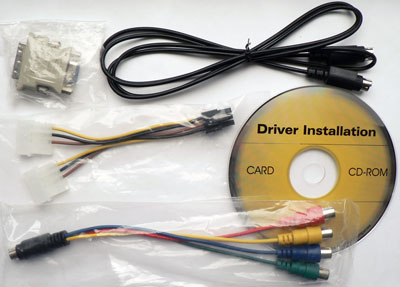

Внутри картонной коробки, оформленной предельно просто (особенно в сравнении с продуктом от Chaintech), в двух пакетах – антистатическом и мягком – находится видеокарта, а рядом уложены следующие аксессуары комплекта поставки:
- один переходник 15 pin DVI / D-Sub;
- кабель S-Video;
- кабель для подключения дополнительного питания видеокарты;
- компакт-диск с драйверами видеокарты;
- адаптер-разветвитель.
реклама

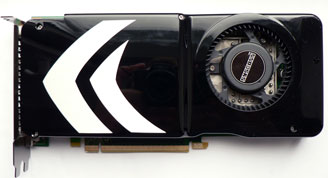

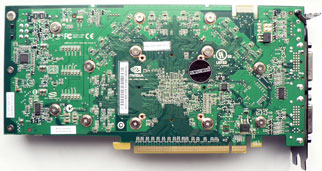

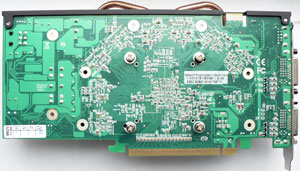

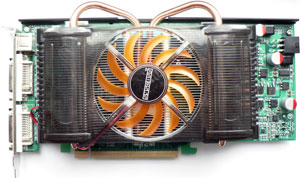

Видеокарты разительно различаются между собой (здесь и далее слева расположена GeForce 8800 GT, а справа – GeForce 8800 GTS):
Sysconn GeForce 8800 GT 512 Мбайт оснащена оригинальной системой охлаждения, а вот Sysconn GeForce 8800 GTS 512 Мбайт, напротив, – референсным кулером.

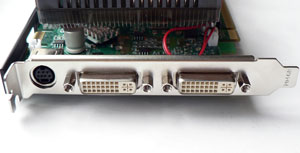

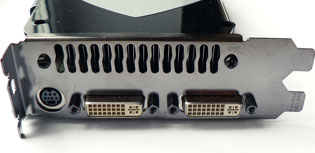

В то же время по разъёмам видеокарты идентичны, так как обе укомплектованы двумя портами DVI-I (dual link) и S-Video выходом:
У Sysconn GeForce 8800 GTS 512 Мбайт выходы совмещены с решёткой для выброса нагретого видеокартой воздуха из корпуса системного блока. Впрочем, такая компоновка системы охлаждения типична для всех референсных GeForce 8800 GTS. Можно было бы уже и не упоминать, но всё-таки добавлю, что обе видеокарты оснащены PCI-Express x16 v2.0 интерфейсом.

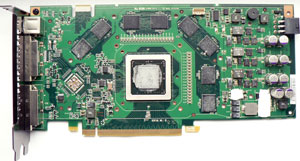

После снятия систем охлаждения, как и следовало ожидать, взору оверклокера предстают совершенно разные PCB. Одинаковые у них лишь размеры, а вот содержимое, включая графический процессор, отличается:
реклама

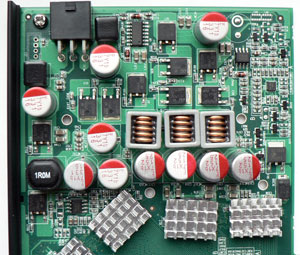

Sysconn GeForce 8800 GTS 512 Мбайт выполнена по референсному дизайну, а вот Sysconn GeForce 8800 GT 512 Мбайт имеет собственный дизайн печатной платы, отличающийся от референсного. На силовых частях PCB видеокарт из одинаковых элементов можно найти разве что шестипиновые разъёмы для подключения дополнительного питания:
В пике нагрузки GeForce 8800 GT потребляет менее 110 Ватт, поэтому требования к блоку питания здесь достаточно умеренные: не менее 400 Ватт с поддержкой токов по 12 В каналу не менее 18-20 А. В то же время для GeForce 8800 GTS 512 Мбайт также подойдет блок питания мощностью в 400 Ватт, но уже с силой тока не менее 26 А по линии 12 В.

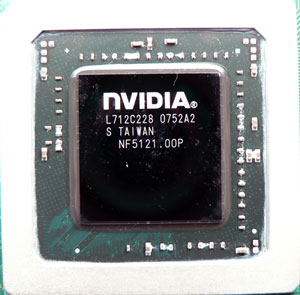

Обе видеокарты основаны на графическом процессоре G92, выпускаемом в настоящее время по нормам 65-нм техпроцесса. Оба процессора тайваньского производства, оба ревизии А2 и отличаются лишь на 1 неделю по дате выпуска: у GeForce 8800 GT 52-я неделя 2007 года, а у GeForce 8800 GTS 512 Мбайт – 51-я неделя того же года:
В то же время, отличия между GPU видеокарт с точки зрения технических характеристик куда более существенны. Так, у GeForce 8800 GT лишь только 112 унифицированных шейдерных процессоров против 128 у GeForce 8800 GTS 512 Мбайт. Число текстурных блоков: 56 против 64, соответственно. Различаются и частоты чипов: 600/1500 МГц у 8800 GT и 650/1625 МГц у 8800 GTS 512 Мбайт (растровый/шейдерный домены). Отклонений от спецификаций у рассматриваемых видеокарт от Sysconn нет.
Обе видеокарты оснащены 512 Мбайт видеопамяти стандарта GDDR3. Правда производитель микросхем памяти разный: у Sysconn GeForce 8800 GT это Qimonda, а у 8800 GTS/512 – Samsung:

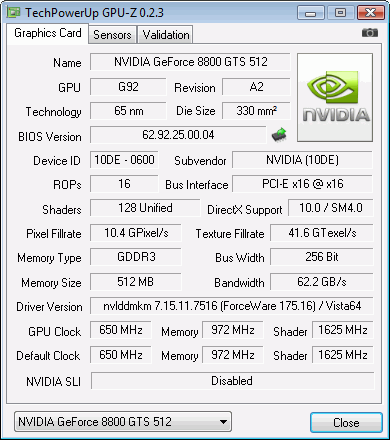

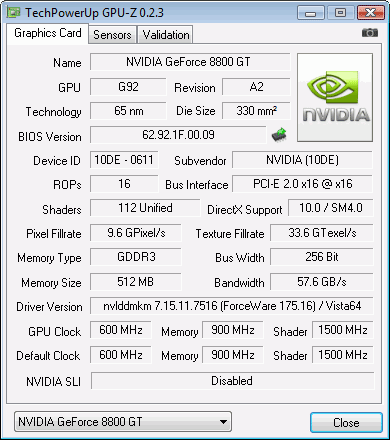

Маркировка чипов: HYB18H512321BF-10 и K4J52324QE-BJ1A. Номинальное время доступа памяти одинаково и составляет 1 нс, что соответствует теоретической эффективной частоте в 2000 МГц. Тем не менее, память на обеих видеокартах функционирует на частоте, соответствующей их спецификациям, а именно 1800 МГц для GeForce 8800 GT и 1944 МГц для GeForce 8800 GTS 512 Мбайт. Таким образом, частотные и прочие характеристики видеокарт от Sysconn оказались следующими:
Теперь о системах охлаждения видеокарт. На Sysconn GeForce 8800 GT установлена оригинальная система охлаждения, в основе которой две медные тепловые трубки диаметром 6 мм, выходящие из медного основания, на которых нанизаны тонкие алюминиевые пластины. Вся конструкция охлаждается вентилятором типоразмера 92 х 10 мм.

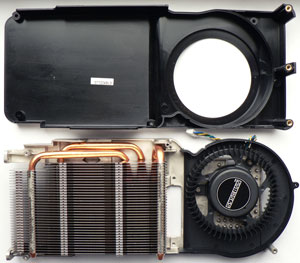

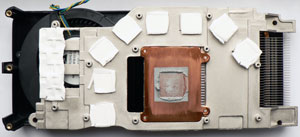

В свою очередь, Sysconn GeForce 8800 GTS 512 Мбайт оснащена полностью референсной системой охлаждения, практически идентичной оной у рассмотренной выше Chaintech GeForce 9800 GTX (только без пластины в задней части кулера для охлаждения силовых элементов):
реклама

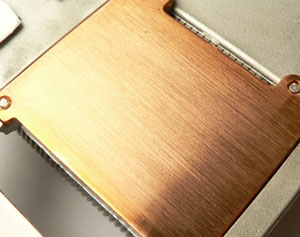

Качество обработки обоих оснований систем охлаждения удовлетворительное, и не более того:

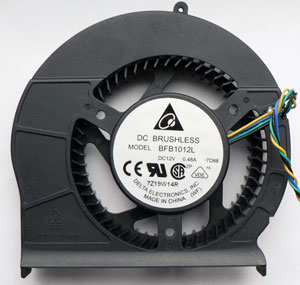

Вентилятор GeForce 8800 GT от Sysconn не имеет какой-либо маркировки, а вот на GeForce 8800 GTS установлена точно такая же турбина Delta BFB1012L, как и на GeForce 9800 GTX:

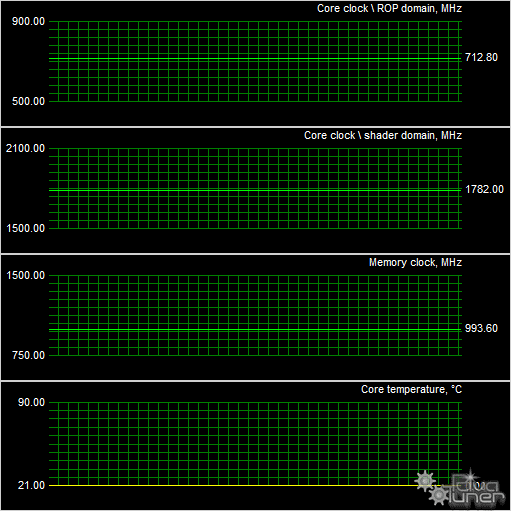

Правда, в отличие от видеокарты Chaintech, на Sysconn GeForce 8800 GTS мониторинг скорости вращения турбины функционирует в полной мере, поэтому могу дополнить, что субъективно, турбину становится слышно уже при 750~800 об/мин (по данным мониторинга RivaTuner v2.09), а максимальная скорость вращения составляет ~1630 об/мин, вместо указанных в спецификациях ~2700 об/мин. Что же касается эффективности охлаждения кулерами видеокарт, то у Sysconn GeForce 8800 GT мониторинг температуры графического процессора попросту не работал:

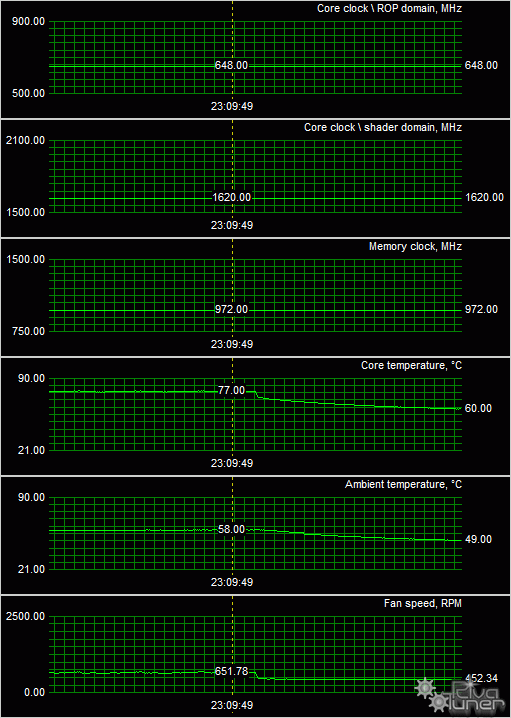

Зато у Sysconn GeForce 8800 GTS 512 Мбайт с мониторингом всё было в полном порядке:
И снова всего лишь 77 градусов Цельсия по температуре чипа в пике нагрузки, как и в случае с Chaintech GeForce 9800 GTX. Обратите внимание, что этот результат был получен в закрытом корпусе системного блока и при автоматическом режиме работы турбины, которая раскрутилась всего-лишь до ~650 об/мин. Если же выставить вручную скорость вращения турбины на максимум, то температура ядра не превышает 56 градусов Цельсия, а температура окружения и вовсе 42 градусов:
Разгон видеокарт не преподнёс сюрпризов. Графические процессоры удалось разогнать до 711/1777 МГц и 792/1980 МГц (геометрический/шейдерный блоки) для GeForce 8800 GT и 8800 GTS, соответственно, а видеопамять до 1982 МГц и 2302 МГц, что также вполне типично для памяти производства Qimonda и Samsung, пусть и с одинаковым номинальным временем доступа.
Что интересно, при разгоне GeForce 8800 GTS температура графического процессора и окружения не выросла, хотя все условия тестирования были сохранены:
В завершении данного подраздела сегодняшней статьи добавлю, что BIOS рассмотренных видеокарт вы можете скачать из нашего файлового архива: BIOS Sysconn GeForce 8800 GT 512 Мбайт (WinRAR архив, 39.5 Кбайт) и BIOS Sysconn GeForce 8800 GTS 512 Мбайт (WinRAR архив, 39.5 Кбайт).
