Особенности BIOS Setup
Небогатая комплектность, скромный внешний вид, короткий список технических характеристик – всё это не слишком впечатляет, но оказалось, что возможности BIOS материнской платы abit IP35P очень даже неплохи. Мало того, по ряду параметров одной из самых младших плат в линейке удаётся обогнать даже свою старшую сестру abit IP35 Pro!

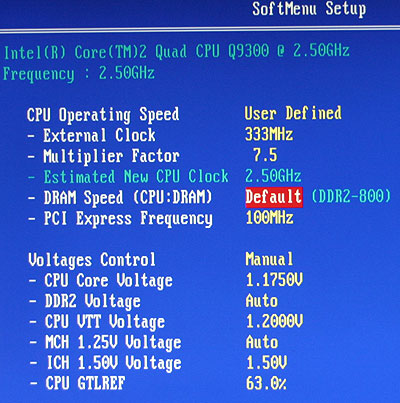

Плата использует BIOS, основанный на коде от Phoenix-Award. Традиционно для abit (и очень удобно для оверклокеров) раздел SoftMenu Setup, содержащий возможности по изменению частот и напряжений, вынесен на первое место.
Раздел выглядит очень продуманно и удобно. Первая информационная строка сообщает нам название модели процессора и текущую частоту его работы. С помощью параметра External Clock, меняющегося от 200 до 600 МГц с шагом 1 МГц, мы можем разогнать процессор, увеличив частоту FSB выше номинальной. Параметр Multiplier Factor позволяет уменьшить коэффициент умножения процессора от штатного значения до минимального, дробные делители поддерживаются изначально, с самой первой версии BIOS 1.0. Результат изменения частоты FSB и коэффициента умножения немедленно отразит информационная строка Estimated New CPU Clock, сообщая итоговую частоту работы процессора, которую мы получим после рестарта.
Не менее хорошо организована работа параметра DRAM Speed (CPU:DRAM), с помощью которого мы задаём частоту памяти. В скобках показано текущее значение частоты (DDR2-800), однако оно не остаётся неизменным. С повышением частоты FSB частота памяти пропорционально увеличивается, и в скобках нам будет сообщаться реальная частота работы памяти, а не заданная изначально (DDR2-802, DDR2-804 и т.д.). Это именно то удобство, которого так не хватает многим материнским платам других производителей.
реклама
Кстати, именно тут возможности материнской платы abit IP35P впервые превосходят способности более старшей модели abit IP35 Pro. Мы уже не раз упоминали, что у abit IP35 Pro слишком мало доступных делителей для памяти и по этому параметру она уступает даже некоторым бюджетным моделям материнских плат. Вот наглядный пример – у младшей IP35P делителей больше!
Продолжаем сравнение. Параметр CPU Core Voltage на материнской плате abit IP35P позволяет повышать напряжение на процессоре от номинального (в нашем случае 1.175 В) до 1.950 В с шагом 0.02 В, в то время как у abit IP35 Pro верхний предел тоже достаточно высок, но всё же ниже – 1.775 В. Что касается напряжения, подаваемого на память, то в этом возможности плат одинаковы – от 1.8 до 3.0 В с небольшим шагом 0.05 В.

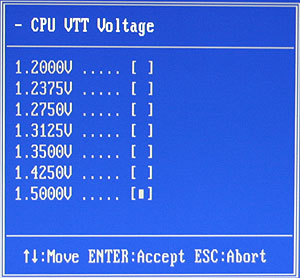

На обеих платах параметр CPU VTT Voltage поставлен в зависимость от напряжения на северном мосту чипсета, которым управляет параметр MCH 1.25V Voltage. Чем выше напряжение на северном мосту, тем выше можно задать напряжение CPU VTT Voltage. На плате abit IP35 Pro диапазон изменения CPU VTT Voltage от 1.1 до 1.47 В, а на abit IP35P интервал простирается от 1.2 до 1.5 В с переменным шагом.

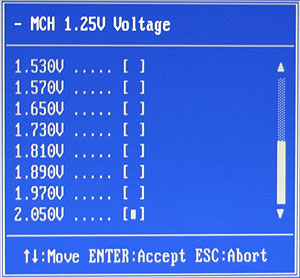

Изменение параметра MCH 1.25V Voltage на плате abit IP35P тоже происходит с переменным шагом в интервале от 1.25 до 2.05 В, в то время как у abit IP35 Pro максимальное значение заметно ниже – 1.72 В.

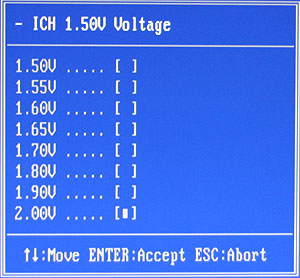

Напряжение на южном мосту чипсета повышается оверклокерами нечасто. Материнская плата abit IP35P позволяет менять ICH 1.50V Voltage в диапазоне от 1.5 до 2.0 В сначала с шагом 0.05 В, который затем увеличивается до 0.1 В.
реклама
Возможности по изменению таймингов памяти у материнских плат abit находятся в разделе Advanced Chipset Features. Очень удобно, что можно выборочно поменять лишь несколько нужных параметров, оставив для остальных значения Auto.

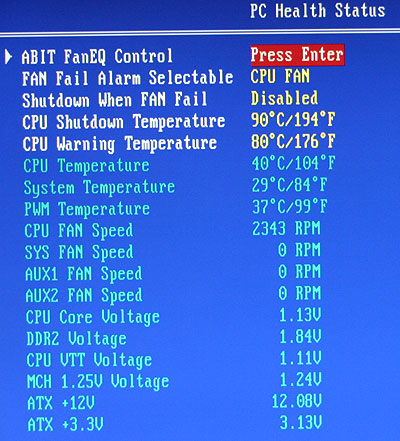

Переходим в следующий раздел – PC Health Status. Конечно, превзойти abit IP35 Pro, использующей комплекс технологий μGuru, не получится. Однако по сравнению с большинством обычных материнских плат возможности abit IP35P очень хороши. Нам доступен контроль трёх температур, в том числе и температуры в районе преобразователя питания процессора, известна скорость вращения всех четырёх вентиляторов, которые можно подключить к плате, помимо напряжения на процессоре сообщаются значения напряжений на памяти, CPU VTT Voltage и MCH 1.25V Voltage.
Кроме того, плата позволяет автоматически регулировать скорость вращения вентиляторов в зависимости от температуры. Минус в том, что только двух из четырёх, зато нам доступна детальная настройка прямо в BIOS, а не с помощью различных вспомогательных программ и утилит. Регулировке поддаются даже процессорные вентиляторы с трёхконтактным коннектором – эту возможность многие другие современные материнские платы, к сожалению, утратили.
В качестве промежуточного итога можно констатировать, что, несмотря на бюджетность, возможности BIOS материнской платы abit IP35P оказались просто прекрасными. Есть, конечно, отдельные пожелания, например, не хватает уже привычной опции сохранения профилей настроек BIOS, нет кнопки вызова меню для внеочередного выбора стартового устройства, как и у остальных плат abit, но к основным функциям невозможно даже придраться, всё просто замечательно! Материнскую плату abit IP35P можно сравнить с девочкой-отличницей, таким типичным "ботаником" в круглых очках. Пусть внешне она неказиста (бедная комплектность, более чем скромный внешний вид, короткий список технических характеристик), зато у неё богатый внутренний мир (великолепные возможности BIOS). Нам осталось лишь проверить, как наша плата-"отличница" воплотит полученные знания на практике, как она умеет разгонять процессоры.
Разгон процессоров
Во время экспериментов в составе открытого тестового стенда использовался следующий набор комплектующих:
- Материнская плата – abit IP35P, ver. 1.00, BIOS 1.1;
- Процессоры:
- Intel Core 2 Duo E8400 (3.0 ГГц, FSB 333 МГц, 6 МБ, Wolfdale, rev. C0);
- Intel Core 2 Quad Q9300 (2.5 ГГц, FSB 333 МГц, 6 МБ, Yorkfield, rev. M1);
- Память – 2x1024 MБ Corsair Dominator TWIN2X2048-9136C5D;
- Видеокарта – NVIDIA GeForce 8800 GTS 320 МБ;
- Жёсткий диск – Seagate Barracuda 7200.10, ST3320620AS, 7200 об/мин, 16 МБ, SATA 320 ГБ;
- Система охлаждения – Zalman CNPS9700 LED;
- Термопаста – КПТ-8;
- Блок питания – Antec NeoPower HE 550 (550 Вт).
Первый этап проверки проходил с использованием процессора Intel Core 2 Duo E8400. Мы знаем, что со своей штатной частоты 3.0 ГГц процессор способен на разгон до частот свыше 4 ГГц, а что касается максимальной частоты FSB, то на данный момент зафиксирована его работоспособность на частоте 540 МГц (540x7.5). Какой результат продемонстрирует abit IP35P?
Чтобы выяснить возможности материнской платы, коэффициент умножения процессора был уменьшен до минимального x6, память установлена на минимально возможную частоту с помощью делителя 1:1, повышены напряжения. Результаты проверки следующие:
- на частоте FSB 530 МГц плата даже не стартовала;
- на частоте FSB 520 МГц плата стартовала, но не могла загрузить операционную систему;
- на частоте FSB 510 МГц плата стартовала, загружала операционную систему, но была не в состоянии пройти тестирование с помощью утилиты Prime95.

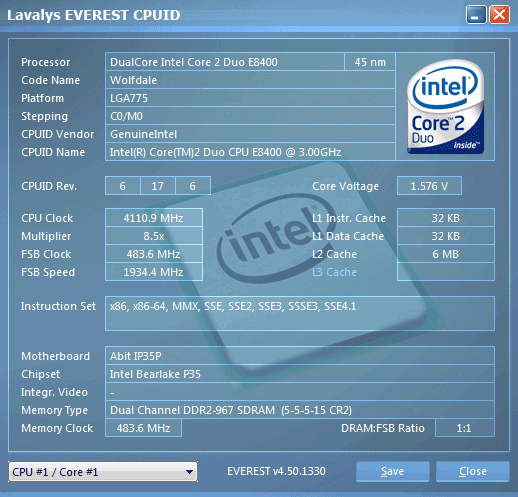

Самое печальное, что даже на частоте шины 500 МГц стабильности добиться не удалось. По всей видимости, предел надёжной работы материнской платы abit IP35P находится где-то в районе 490 МГц FSB, поскольку плата проходила все тесты на частоте 483 МГц. Коэффициент умножения процессора при этом составлял x8.5, то есть CPU был разогнан до своего максимума в 4.1 ГГц.
Результат вполне приемлемый для обычной материнской платы на чипсете Intel P35 Express, однако слишком слабый для супер-оверклокерской материнской платы abit IP35P, как нам обещалось. Может быть, плата продемонстрирует свои скрытые таланты во время разгона четырёхъядерного процессора? Увы... Оптимистично начав проверку платы с использованием процессора Intel Core 2 Quad Q9300 с частоты FSB 470 МГц, постепенно пришлось опуститься до 440 МГц, но добиться стабильности так и не удалось...
реклама
Тут уместно вспомнить недолгую пока историю тестового процессора Intel Core 2 Quad Q9300. Он появился у нас совсем недавно и был наскоро разогнан на материнской плате abit IP35 Pro. Полученный результат весьма впечатлял – процессору покорилась частота FSB 475 МГц с его штатным коэффициентом умножения x7.5. Добиться стабильности на частоте шины 480 МГц сходу не получилось, и мы продолжили попытки на всех новых материнских платах, которые попадали к нам на тесты. Однако не то, чтобы превзойти, но даже просто повторить или хотя бы только приблизиться к разгону, полученному на abit IP35 Pro, ни одной другой плате так и не удалось. Закономерно возникает вопрос – "А был ли вообще тот мифический разгон до 475 МГц FSB?" А если и был, то, может быть, со временем процессор испортился, "деградировал", как сейчас модно говорить, и уже не в состоянии показать такой же результат?
Чтобы расставить все точки над ё, в тестовой системе материнская плата abit IP35P была заменена на abit IP35 Pro. Всё равно хотелось сделать для статьи фотографии списка доступных делителей для памяти, чтобы сравнить возможности плат, так заодно и перепроверим результаты разгона процессора Intel Core 2 Quad Q9300. Для FSB установлена частота 475 МГц, а остальные параметры следующим образом:
- CPU Core Voltage – 1.425 В;
- DDR2 Voltage – 2.1 В;
- CPU VTT 1.2V Voltage – 1.47 В;
- MCH 1.25V Voltage – 1.56 В.
И материнская плата abit IP35 Pro вновь с лёгкостью подтвердила свои превосходные оверклокерские способности, повторив полученный ранее разгон процессора Intel Core 2 Quad Q9300.
Как вы прекрасно понимаете, полученный результат разгона процессора до 3.56 ГГц вовсе не рекордный. Удивление вызывает работоспособность системы с разогнанным четырёхъядерным процессором на столь высокой частоте FSB 475 МГц. В этом целиком и полностью заслуга материнской платы abit IP35 Pro.
Убедившись в неизменности оверклокерских способностей процессора Intel Core 2 Quad Q9300, по аналогии нужно признать, что вся вина в плохом разгоне этого же процессора лежит на материнской плате abit IP35P. В целом неудивительно. Если плата слабо разгоняет даже двухъядерные процессоры, то с чего ей вдруг меняться при более сложном разгоне четырёхъядерных? Но теперь возникает новый вопрос – "Откуда же взялась легенда о непревзойдённых оверклокерских возможностях abit IP35P, которую распространило бесчисленное множество сайтов?". По всей видимости, проблема заключается в сложности перевода с маркетингового языка на нормальный человеческий.
Разгадка в виде эмблемы имеется на лицевой стороне коробки материнской платы abit IP35P, которая, как вы помните, была испорчена во время пересылки. Впрочем, эта эмблема встречается не только на лицевой, но и на обратной, и даже на боковых сторонах коробки, и в пресс-релизе на сайте. В компании abit этому факту придают такое большое значение, что даже в технических характеристиках слова о поддержке DDR2 1066 OC выделены жирным шрифтом. Да-да, все эти превосходные эпитеты "Extremely OverSpeed" и "OverSpeed Edition" относятся к поддержке платой abit IP35P той самой пары дополнительных делителей, которые позволяют памяти работать на частоте 1066 МГц.
Долгожданное появление новых делителей – это замечательно! Вполне возможно, что это знаменательное событие в истории компании abit. Вот только многие платы других производителей уже давным-давно используют такие делители. Мало того, некоторые платы, такие как протестированная недавно Gigabyte GA-EP35-DS4, например, сразу устанавливают память на частоту 1066 МГц. Причём делают это тихо и спокойно, без излишнего шума и ажиотажа. Так что в данном случае речь идёт не о каком-то прорыве или великом достижении. Просто материнская плата abit IP35 Pro по работе с памятью приблизилась к давно имеющимся возможностям плат других производителей.
Ирония ситуации в том, что эти делители не имеют ни малейшего отношения к разгону процессоров. Да, если ваши модули памяти DDR2 способны работать на частоте 1066 МГц, то с помощью этих делителей вы сможете установить для них такую частоту. Но это можно сделать лишь при работе процессора в номинальном режиме, без разгона. Делители задают слишком высокую частоту памяти, при оверклокинге процессора она повысится ещё больше и использовать их при разгоне невозможно.
Не разобравшись, оглушённые громкими маркетинговыми слоганами, не имея возможности проверить утверждения на практике, бедные авторы новостей послушно раструбили о появлении новой материнской платы abit IP35P с великолепными оверклокерскими способностями. Наши же тесты показали, что плата обладает достаточно заурядными способностями разгона процессоров, можно даже сказать чуть ниже среднего.
Заключение
Начав статью "за упокой" материнской платы abit IP35 Pro, заканчивать приходится "во здравие". Хотя, почему именно "приходится"? Наоборот, делаю это с огромным удовольствием! Разгон, помимо своей основной цели – повышения производительности, должен приносить радость и чувство удовлетворения достигнутыми результатами. После целой череды материнских плат с невразумительными и совершенно не впечатляющими способностями к разгону, материнская плата abit IP35 Pro на полдня, как минимум, подарила мне отличное настроение!
Что касается материнской платы abit IP35P, то тут приходится искать иные источники вдохновения. Плата оказалась не "девочкой-отличницей", как мы полагали, глядя на её прекрасные возможности BIOS, а настоящим "ботаником-зубрилой", поскольку применить свои знания на практике она оказалась не в состоянии. Конечно, нужно учитывать, что плата ещё достаточно новая, проверялась с ранней версией BIOS 1.1, так что со временем, после появления более новых прошивок, можно надеяться на улучшение её оверклокерских способностей. Пока же единственным утешением может служить ожидаемая невысокая цена материнской платы.
Впрочем, если низкая цена платы способна привести вас в хорошее расположение духа, то рекомендую обратить внимание на ещё одну, не менее простую материнскую плату – abit IP35V.
Её уникальность в том, что, основываясь на чипсете Intel P35 Express, она использует в качестве южного моста не традиционный ICH9, а ICH7. Вряд ли она будет разгонять хуже (или лучше), чем abit IP35P, но цена уж точно должна быть ещё ниже. Порадуемся?
