2. Технические характеристики и стоимость кулеров
Технические характеристики и рекомендованная стоимость только что рассмотренных кулеров представлены вашему вниманию в следующей таблице:
Наименование технических характеристик |
Zalman CNPS7500-Cu LED | Tuniq Tower 120-LFB | Noctua NH-U12P | Thermaltake Big Typhoon 120 VX |
---|---|---|---|---|
Размеры кулера Д х Ш х В, (вентилятора), мм |
121 x 121 x 67 (110 х 110 х 25) |
131 x 108 x 153 (120 х 120 х 25) |
158 x 126 x 95 (120 х 120 х 25) |
122 х 122 х 103 (120 х 120 х 25) |
Материал радиатора и конструкция |
медная "чаша", набранная из тонких медных рёбер |
две секции алюминиевых пластин на 3-х медных тепловых трубках диаметром 6 мм и медном основании |
никелированные алюминиевые пластины на 4-х медных тепловых трубках диаметром 6 мм и медном основании |
две секции алюминиевых пластин на 6 медных тепловых трубках диаметром 6 мм и медном основании |
Скорость вращения вентилятора, об/мин |
1 150 ~ 2 550 (±10%) |
1 000 ~ 2 000 (±10%) |
900 ~ 1 300 (±10%) |
1 300 ~ 2 000 (±10%) |
Уровень шума, дБА | 17.0 ~ 34.5 | н/д | 12.6 ~ 19.8 | 16 ~ 24 |
Воздушный поток, CMF | н/д | н/д | 37.3 ~ 54.3 | 86.5 (max) |
Тип и число подшипников вентилятора |
2, качения | 1, скольжения | SSO-Bearing | 1, скольжения |
Номинальное напряжение вентилятора, В |
5 ~ 12 | 12 | 12 | 7 ~ 12 |
Возможность установки на CPU разъёмы |
Socket 478, LGA 775, Socket AM2, 754/939/940 |
Socket 478, LGA 775, Socket AM2, 754/939/940 |
LGA 775, Socket AM2, 754/939/940 |
LGA 775, Socket AM2, 754/939/940 |
Полная масса кулера, грамм | 848 | 798 | 770 | 828 |
Дополнительно (особенности) | регулятор скорости вращения вентилятора, термопаста Zalman ZM1, синяя подсветка вентилятора |
регулятор скорости вращения вентилятора, термопаста Tuniq, синяя подсветка вентилятора |
два адаптера для снижения скорости вращения вентилятора, термопаста Noctua NT-H1 |
регулятор скорости вращения вентилятора, термопаста SilMORE |
Рекомендованная стоимость, долларов США |
~45 | ~40 | ~65 | ~40 |
3. Тестовая конфигурация, инструментарий и методика тестирования
Все рассмотренные сегодня системы охлаждения и их единственный конкурент тестировались в двух режимах: на открытом стенде, когда материнская плата находится горизонтально на столе, а кулеры на ней в вертикальном положении, а также в закрытом корпусе системного блока при вертикальном расположении материнской платы. Конфигурация системного блока во время проведения тестирования была выдержана идентичной и состояла из следующих компонентов:
- Материнская плата: ASUSTek P5K Deluxe/WiFi-AP (Intel P35), LGA 775, BIOS 0809;
- Процессор: Intel Core 2 Extreme QX9650, 3.0 ГГц, 1.25 В, L2 2 x 6 Мб, FSB: 333 МГц x 4, (Yorkfield, C0);
- Термоинтерфейс: Arctic Silver 5;
- Видеокарта: Sparkle GeForce 8600 GT 256 Мб / 128 Бит (пассивное охлаждение);
- Оперативная память:
- 2 x 1024 Мб DDR2 Corsair Dominator TWIN2X2048-9136C5D (1142 МГц / 5-5-5-18 / 2.1 В);
- 2 x 1024 Мб DDR2 CSXO-XAC-1200-2GB-KIT DIABLO (1200 МГц / 5-5-5-16 / 2.4 В);
- Дисковая подсистема: SATA-II 500 Гб, Samsung HD501LJ, 7200 об/мин, 16 Мб, NCQ;
- Привод: SATA-II DVD RAM & DVD±R/RW & CD±RW Samsung SH-S183L;
- Корпус: ATX ASUS ASCOT 6AR2-B Black&Silver (на вдув и выдув установлены 120-мм корпусные вентиляторы Scythe Minebea на ~900 об/мин; на боковой стенке – 120-мм вентилятор Scythe Slip Stream 120 SY1225SL12L на ~840 об/мин);
- Панель управления и мониторинга: Zalman ZM-MFC2;
- Блок питания: Enermax Galaxy EGA1000EWL 1000 Ватт (штатный 135-мм вентилятор на ~850 об/мин на вдув, 80-мм вентилятор Noctua на ~1550 об/мин на выдув).
реклама
При первом тестировании на самой слабой системе охлаждения сегодняшней статьи четырёхъядерный процессор удалось разогнать до частоты в 3.75 ГГц при повышении напряжения в BIOS материнской платы до 1.475 В. Программы мониторинга фиксировали напряжение несколько ниже, чем было выставлено в BIOS материнской платы – на уровне 1.44~1.46 В. Оперативная память функционировала на эффективной частоте в 980 МГц с таймингами 5-5-5-14_2Т и при напряжении в 2.05 В. Далее, при проверке процессора на максимальный разгон на каждом из кулеров частота процессора и его напряжение повышались.
Все тесты были выполнены в операционной системе Windows XP Professional Edition SP2. Для мониторинга температуры процессора использовалась утилита мониторинга SpeedFan версии 4.34 Beta 44, поддерживающая считывание показаний температуры непосредственно из регистров процессоров (Core Sensor's). Обновление BIOS материнской платы и практически всех программ мониторинга привело к целому "зоопарку" температур:
Как видите, разница между показаниями разных программ мониторинга достигала 10 градусов Цельсия! Как при таком раскладе определить программным методом наиболее близкую к реальности температуру, сказать сложно. Поэтому я решил не отходить от выбранной ранее методики и на результатах тестирования привожу температуру, зафиксированную с помощью SpeedFan. Справедливости ради, здесь необходимо сказать, что различия в температурах программ мониторинга были одинаковы как в режиме простоя, так и в пике нагрузки. Таким образом, какие бы данные я не приводил, разница между кулерами оставалась бы неизменной.

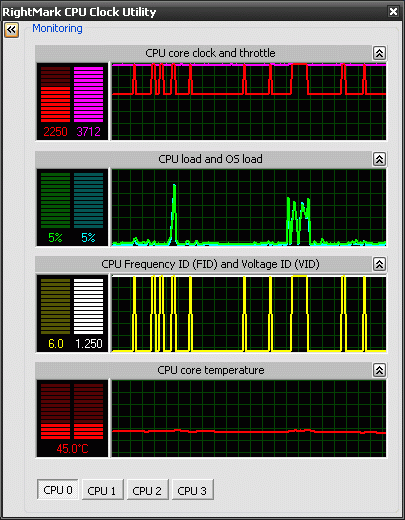

Технологии автоматической регулировки оборотов вентиляторов кулеров в BIOS материнской платы были выключены. Контроль срабатывания термозащиты процессоров Throttling (режима пропуска тактов) осуществлялся с помощью утилиты RightMark CPU Clock Utility 2.35.0, поддерживающей процессор Intel Core 2 Extreme QX9650.

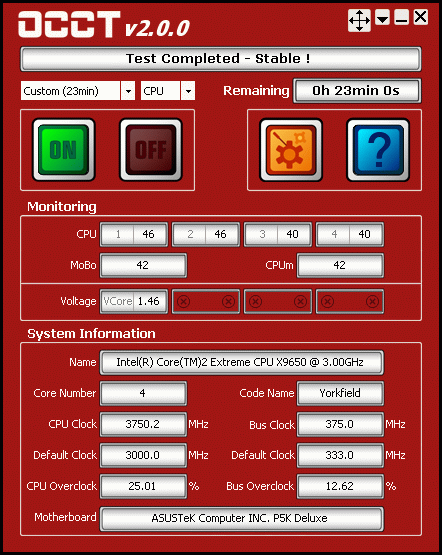

Разогрев CPU был выполнен с помощью программы OCCT (OverClock Checking Tool) версии 2.0.0 (без "а") в режиме максимальной нагрузки на процессор при 23-минутном периоде тестирования из которого первая и последние 4 минуты являются временем простоя системы:
реклама
Эффективность систем охлаждения проверялась не менее чем двумя циклами тестирования с периодом стабилизации температуры в корпусе системного блока равным ~20 минутам. На открытом стенде период стабилизации был практически вдвое меньше. За итоговый результат принимались максимальные показатели температуры самого горячего из четырёх ядер процессора по двум циклам тестирования (при условии, если разница между данными не превышала одного градуса, в противном случае тестирование проводилось ещё один раз, как минимум). Несмотря на период стабилизации температуры, как правило, результаты второго цикла прогрева были выше на 0.5-1 градус Цельсия.
Комнатная температура во время тестирования контролировалась электронным термометром, установленным рядом с системным блоком, с возможностью мониторинга изменения температуры в комнате за последние 6 часов. Во время тестирования всех систем охлаждения комнатная температура находилась в диапазоне 24.5 ~ 25 градусов Цельсия и является начальной точкой отсчета на диаграммах температур. Добавлю, что частота вращения вентиляторов кулеров на диаграммах указана не по техническим характеристикам, а по среднему значению данных мониторинга SpeedFan за всё время тестирования.
Измерение уровня шума систем охлаждения проводилось электронным шумомером CENTER-321 по хорошо знакомой постоянным посетителям нашего сайта методике. Уровень шума, комфортный по субъективным ощущениям, составляет ~34.5 дБА и отмечен на диаграмме голубой штриховой полосой. Фоновый уровень шума системного блока без процессорного кулера, измеренный с расстояния в 1 метр, не превышал отметку в 33.2 дБА.

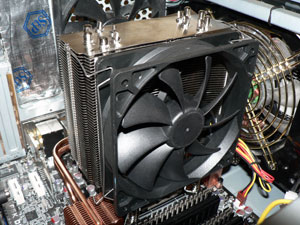

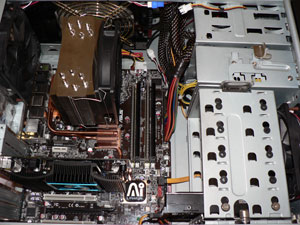

На мой взгляд, мало просто сравнить кулеры между собой, поэтому в качестве конкурента четырём системам охлаждения, рассмотренным выше, в тестирование добавлен суперкулер Thermalright Ultra-120 eXtreme c вентилятором Scythe Slip Stream 120 типоразмера 120 х 120 х 25 мм с частотой вращения в ~1310 об/мин (по данным мониторинга):
