Возможности BIOS
Тестирование материнской платы Gigabyte GA-X48T-DQ6 выполнялось с BIOS версии F4 от 6 марта 2008 года.
BIOS Setup рассматриваемой материнской платы очень похож интерфейсом на BIOS других плат Gigabyte, выпущенных в недалёком прошлом. Это не удивительно, разработчики нашли свой фирменный стиль, удачно структурировали разделы интерфейса, отказались от «скрытых» опций, добавили необходимые утилиты, и теперь BIOS Setup плат Gigabyte стал функционален, прост и удобен в использовании.

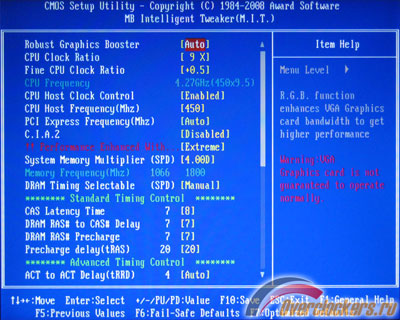

Практически вся масса опций, посвящённых настройке основных параметров системы, сосредоточена в отдельном разделе BIOS с названием MB Intelligent Tweaker (M.I.T.). Именно этот раздел будет интересен в первую очередь тем пользователям, которые заинтересованы в разгоне.
Здесь предлагаются возможности для задания множителя процессора и частоты FSB, которая изменяется в пределах от 100 до 700 МГц с шагом в 1 МГц, а также средства для управления динамическим разгоном CPU в зависимости от его загрузки – технология C.I.A.2. Заметим, что BIOS полностью поддерживает 45 нм процессоры, для чего имеется возможность изменения множителя с шагом в 0.5x.
реклама
BIOS Setup рассматриваемой платы предлагает и технологию автоматического разгона видеокарты – Robust Graphics Booster.
Частота подсистемы памяти на рассматриваемой плате задаётся при помощи делителей: также как и на продуктах, основанных на чипсетах Intel предыдущих поколений. Gigabyte GA-X48T-DQ6 предлагает к выбору полный набор коэффициентов FSB:Mem, доступный для Intel X48. При этом одновременно с множителем задаётся и частота FSB Strap, в соответствующем меню она фигурирует в виде ремарки к каждому делителю. Приятно, что рядом с опцией для установки соотношения FSB:Mem высвечивается текущая и устанавливаемая частота памяти, это упрощает её конфигурирование.
Рядом с настройкой для частоты DDR3 SDRAM присутствует пункт меню Performance Enhance, предлагающий выбор из трёх вариантов – Standard, Turbo и Extreme. Эта опция влияет на установку главного скоростного параметра чипсета, задержки, названной Performance Level. Однако следует иметь в виду, что влияние она имеет только в случае автоматического конфигурирования таймингов памяти.

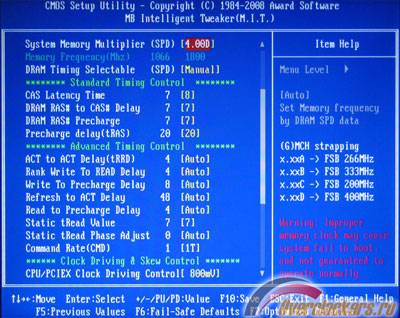

BIOS Gigabyte GA-X48T-DQ6 позволяет изменять следующие задержки памяти.
Параметр | Диапазон изменения |
---|---|
CAS Latency Time | 4 – 11 |
DRAM RAS# to CAS# Delay | 1 – 15 |
DRAM RAS# Precharge | 1 – 15 |
Precharge Delay (TRAS) | 1 – 63 |
ACT to ACT Delay (TRRD) | 1 – 15 |
Rank Write to Read Delay | 1 – 31 |
Write to Precharge Delay | 1 – 31 |
Refresh to ACT Delay | 0 – 255 |
Read to Precharge Delay | 1 – 15 |
Static TREAD Value | 1 – 31 |
Static TREAD Phase Adjust | 1 – 31 |
Command Rate (CMD) | 1T, 2T |
При конфигурировании плата показывает текущие значения всех параметров, а также позволяет устанавливать перечисленные величины в значения Auto, что сильно упрощает использование BIOS Setup неопытными пользователями.
Также заметим, что параметр Static TREAD Value не имеет прямого отношения к таймингам памяти. Так в BIOS плат от Gigabyte обозначается параметр Performance Level, задающий задержку, используемую северным мостом чипсета для синхронизации FSB и шины памяти. Иными словами, GA-X48T-DQ6 даёт продвинутым пользователям возможность вручную менять Performance Level, что приближает эту плату к категории лучших решений для оверклокинга.
реклама

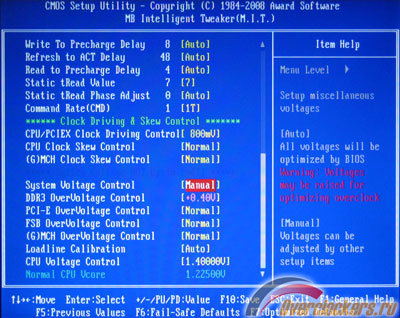

Что касается средств для управления напряжениями, то тут рассматриваемая плата предлагает следующий набор настроек:
Параметр | Диапазон изменения |
---|---|
CPU Voltage Control | 0.5 - 2.35 В |
DDR3 OverVoltage Control | До +1.55 В |
PCI-E OverVoltage Control | До +0.75 В |
FSB OverVoltage Control | До +0.35 В |
(G)MCH OverVoltage Control | До +0.775 В |
Все настройки напряжений, кроме процессорного, выполняются в виде относительных значений. Реальные же значения вольтажа задаются только для питания процессора, рядом с опцией для изменения которого имеется и удобное информационное поле, отражающее штатное напряжение конкретного CPU.
В дополнение к перечисленному набору Gigabyte реализовал опцию Loadline Calibration, позволяющую уменьшить «просадку» напряжения на процессоре при его высокой нагрузке. Так, при разгоне четырёхъядерного процессора Core 2 Extreme QX9770 до 4.0 ГГц с повышением напряжения питания до 1.4 В, на побывавшей у нас плате уровень Vdroop достигал 0.088 В под максимальной процессорной нагрузкой и 0.04 В в состоянии покоя. Включение опции Loadline Calibration позволяло уменьшить величины падения напряжения до 0.056 В и 0.024 В соответственно. Нельзя сказать, что это – хороший результат, однако всё же лучше, чем ничего. Тем более что ранее инженеры Gigabyte и вовсе пренебрегали этой полезной опцией.
Кроме главного для оверклокеров раздела MB Intelligent Tweaker (M.I.T.). интерес представляют и некоторые другие страницы BIOS Setup.

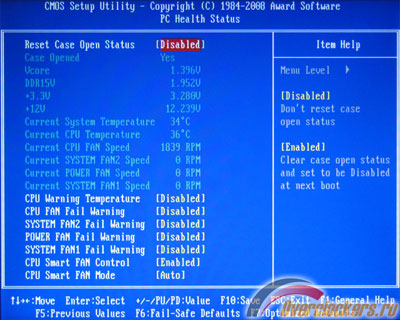

Например, страница PC Health Status, где сосредоточены функции аппаратного мониторинга.
Отметим, что плата позволяет управлять скоростью вращения процессорного кулера в зависимости от температуры CPU.

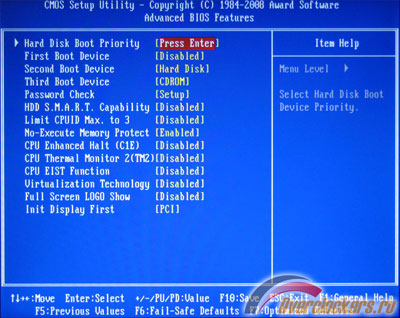

Управление процессорными технологиями осуществляется через раздел Advanced BIOS Features.

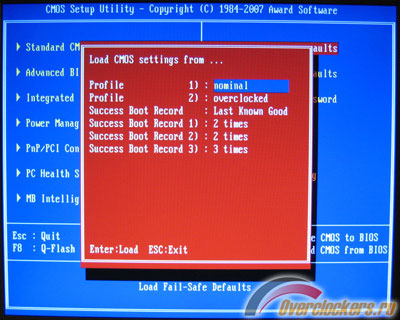

Позаботились инженеры Gigabyte и о возможности сохранения «профилей» настроек. Плата позволяет сохранить до восьми наборов параметров. При этом удачные наборы настроек, при которых плате удалось успешно стартовать, записываются автоматически.
При проведении оверклокерских экспериментов плата обычно не требует обращений к перемычке Clear CMOS. Если после очередной установки параметров она не может стартовать, настройки страницы BIOS MB Intelligent Tweaker (M.I.T.) сбрасываются в значения по умолчанию. Правда, никаких предупреждений об этом пользователь, к сожалению, не получает, плата просто продолжает загрузку с неоптимизированными параметрами.

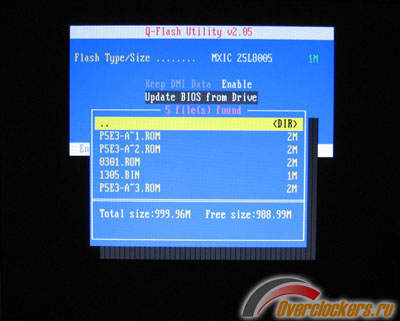

Также, GA-X48T-DQ6 может похвастать встроенной в BIOS утилитой Q-Flash, позволяющей обновлять прошивки без загрузки операционной системы.
реклама
Кроме того, материнская плата GA-X48T-DQ6 поддерживает технологию Dual BIOS, в рамках которой на плате установлена резервная микросхема Flash памяти с копией прошивки, спасающая положение в случае гибели основного BIOS.
Опыты по разгону
Вполне резонно ожидать, что материнские платы, основанные на новом наборе логики Intel X48, смогут разгонять процессоры несколько лучше, чем их предшественники. Ведь этот чипсет обладает поддержкой более высокой частоты FSB, достигающей 400 МГц, в штатном режиме. Однако действительно ли существует такая связь – покажут тесты.
Для практической проверки разгонных возможностей материнской платы Gigabyte GA-X48T-DQ6 нами была собрана специальная тестовая платформа, помимо самой платы включающая 2 Гбайта DDR3-1800 оперативной памяти Cell Shock CS3222580, видеокарту OCZ GeForce 8800GTX, жёсткий диск Western Digital Raptor WD1500AHFD и блок питания SilverStone SST-ST85ZF. Для охлаждения процессора использовался кулер Scythe Infinity.
В первую очередь мы решили определить максимальную частоту FSB, при которой рассматриваемая плата сохраняет способность к надёжному функционированию при установке в неё двухъядерного процессора. Для этого нами был использован процессор Core 2 Duo E8500 с номинальной частотой 3.16 ГГц (9.5 x 333 МГц), произведённый по новой 45 нм технологии. В качестве критерия для определения стабильности использовался стандартный часовой прогон программы OCCT Perestroïka 2.0.0a.
Как показала практическая проверка, для достижения устойчивой работы системы c двухъядерным CPU при частоте FSB, равной 450 МГц, не требуется никаких ухищрений. Если процессор и память способны работать в таком режиме – плата его с лёгкостью обеспечит. Для этого даже не потребуется поднятие напряжения питания северного моста.
При снижении множителя процессора до значения 8x нам удалось покорить и более важную психологическую границу – частоту FSB, равную 500 МГц. Однако в этом случае для обеспечения стабильного функционирования системы нам пришлось на 0.3 В увеличить напряжение на шине FSB и на северном мосту.

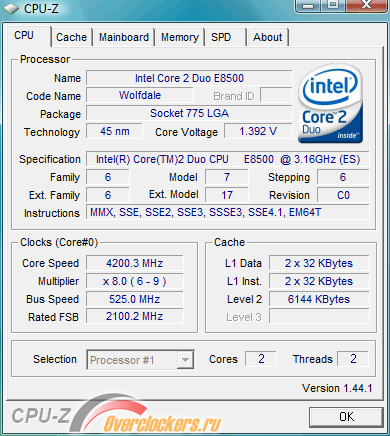

Рекорд же разгона двухъядерного процессора по частоте FSB составил на GA-X48T-DQ6 525 МГц. Он был взят с повышением напряжения на шине FSB на 0.35 В и с параллельным увеличением напряжения питания северного моста на 0.4 В.
Система при этом сохраняла полную стабильность. Процессор функционировал на итоговой частоте 4.2 ГГц, для чего его напряжение было установлено в 1.4 В. Память работала при напряжении питания 1.9 В на частоте 1680 МГц с таймингами 7-7-7-20.
Следует отметить, что установка более низкой частоты DDR3 SDRAM, которая может быть получена посредством использования других делителей, ощутимо снижает нагрузку на северный мост набора логики. А это в конечном итоге позволяет достичь устойчивой работы системы без столь ощутимого поднятия вольтажа на северном мосту. В используемом же нами режиме с множителем FSB:DRAM, равным 5:8, для достижения стабильной работы нам пришлось пойти ещё на одну хитрость: вручную увеличить значение Static TREAD Value (Performance Level) до 12, что не самым благотворным образом сказывается на производительности подсистемы памяти.
Таким образом, говорить о том, что платы, основанные на новом наборе логики Intel X48, обладают существенно возросшим по сравнению с Intel X38 потенциалом при разгоне шины FSB, явно не правомерно. Впрочем, может быть, какие-то улучшения всё-таки проявляется при разгоне четырёхъядерных процессоров? Проверим: для этого в описанную выше тестовую систему на базе Gigabyte GA-X48T-DQ6 мы установили процессор Core 2 Quad Q9300, также относящийся к семейству Penryn и рассчитанный на работу при штатной частоте 2.5 ГГц (7.5 x 333 МГц).
Как известно, разгон четырёхъядерных процессоров шиной FSB наталкивается на препятствия гораздо ранее, чем оверклокинг двухъядерных. Поэтому, совершенно неудивительно, что для достижения стабильности при частоте FSB 450 МГц GA-X48T-DQ6 с процессором Core 2 Quad Q9300 потребовала достаточно тонкой подстройки параметров BIOS. Так, для прохождения тестов нам пришлось увеличивать напряжение на шине FSB до максимума, на 0.35 В, а на северном мосту чипсета – на 0.25 В. Только при таком сочетании настроек Core 2 Quad Q9300 смог работать на итоговой частоте 3.37 ГГц стабильно.
Дальнейший разгон пошёл ещё с большим скрипом. Для того чтобы тестовая платформа заработала при частоте FSB 460 МГц, напряжение питания северного моста пришлось повысить уже на 0.3 В. А при частоте шины 470 МГц система перестала загружать операционную систему при любых установках.
В результате, предельным разгоном для четырёхъядерного процессора Core 2 Quad Q9300 на GA-X48T-DQ6 стало достижение совсем уж скромной частоты 3.45 ГГц.
Таким образом, Intel X48, лежащий в основе рассматриваемой платы Gigabyte GA-X48T-DQ6 не смог облегчить и разгон четырёхъядерных процессоров. Примерно такие же результаты при оверклокинге CPU с четырьмя ядрами можно получить на более старых платах, основанных на Intel X38 и даже Intel P35.
Результаты тестов
Быстродействие материнской платы Gigabyte GA-X48T-DQ6, основанной на новом чипсете Intel X48, мы решили сравнить с уровнем производительности, который могут обеспечить распространённые платформы, основанные на наборе логики Intel X38. Поскольку GA-X48T-DQ6 предназначена для работы с DDR3 SDRAM, в качестве соперницы ей была подобрана плата ASUS P5E3 Deluxe.
Тестовые системы включали следующий набор оборудования:
- Процессор: Intel Core 2 Duo E8500 ((LGA775, 3.16GHz, 1333MHz FSB, 6MB L2, Wolfdale).
- Материнские платы:
- ASUS P5E3 Deluxe (LGA775, Intel X38, DDR3 SDRAM);
- Gigabyte GA-X48T-DQ6 (LGA775, Intel X48, DDR3 SDRAM).
- Графическая карта: OCZ GeForce 8800GTX (PCI-E x16).
- Дисковая подсистема: Western Digital WD1500AHFD (SATA150).
- Операционная система: Microsoft Windows Vista x86.
Производительность в штатном режиме
Первая серия тестов была проведена при работе процессора в его номинальном режиме, на частоте 3.16 ГГц, выставленной как 9.5 x 333 МГц. Память в данном случае работала при 1333 МГц с таймингами 7-7-7-20.
Традиционно в первую очередь мы уделяем внимание измерению производительности в синтетических тестах, показывающих скорость работы подсистемы памяти. Дело в том, что именно этот параметр оказывает на быстродействие материнских плат для процессоров Intel первоочередное влияние. Для измерений мы воспользовались утилитой Lavalys Everest 4.50.
ASUS P5E3 Deluxe | Gigabyte GA-X48T-DQ6 | |
---|---|---|
Everest, Memory Read (Mb/s) | 8850 | 8666 |
Everest, Memory Write (MB/s) | 7096 | 7110 |
Everest, Memory Copy (MB/s) | 6565 | 7064 |
Everest, Memory Latency (ns) | 59.3 | 59.9 |
Несмотря на то, что в обеих тестовых платформах мы следили за совпадением основных задержек, Command Rate и Performance Level, платы ASUS и Gigabyte по-разному сконфигурировали второстепенные тайминги, что привело к получению отличающихся показателей в тестах подсистемы памяти. Тем не менее, уже сейчас можно говорить о том, что Intel X48 не может обеспечить более высокую производительность, нежели Intel X38. Контроллер памяти в чипсетах Intel «третьей серии» оптимизирован настолько, что совершенствовать дальше его уже некуда. Поэтому, ожидать прироста скорости работы памяти в интеловских платформах можно только с выходом CPU семейства Nehalem, где будет использоваться принципиально новый контроллер памяти, встроенный в процессорное ядро.
Впрочем, прежде чем делать какие-то выводы, давайте посмотрим на картину, наблюдаемую в комплексных бенчмарках и реальных приложениях.
ASUS P5E3 Deluxe | Gigabyte GA-X48T-DQ6 | |
---|---|---|
PCMark Vantage | 5176 | 5069 |
3DMark06 | 11754 | 11817 |
3DMark06, CPU | 2973 | 2983 |
Quake 4, 1024x768 | 159.44 | 161.67 |
Half-Life 2 Episode Two, 1024x768 | 186.93 | 189.04 |
Crysys, 1024x768 Low | 136.29 | 138.85 |
DivX 6.8, fps | 90.34 | 90.83 |
x264 rev.779, fps | 25.99 | 26.13 |
CINEBENCH R10, Rendering | 6728 | 6724 |
Photoshop CS3, sec | 208 | 207 |
Результаты тестов показывают, что в большинстве случаев Gigabyte GA-X48T-DQ6 обгоняет ASUS P5E3 Deluxe. Однако не следует из этого делать далеко идущие выводы. Дело в том, что такое соотношение результатов объясняется не столько превосходством набора логики Intel X48 над Intel X38, сколько тем, что плата Gigabyte не совсем честно выставляет частоту шины в штатном режиме, используя 335 МГц вместо положенных 333 МГц.
Производительность при разгоне
Кроме тестирования скорости плат при функционировании в штатном режиме мы традиционно проводим и сравнение их производительности при работе в разогнанном состоянии. Дело в том, что относительное быстродействие оверклокерских платформ зачастую отличается от той картины, которая наблюдается при испытании скоростных характеристик материнских плат в "тепличных" номинальных условиях.
Для тестов в данном случае мы решили установить частоту FSB в 450 МГц. При этом в системах использовался тот же самый процессор Core 2 Duo E8500, но разогнанный до частоты 4.275 ГГц, которая выставлялась как 9.5 x 450 МГц. Для достижения полной стабильности напряжение его питания повышалось до 1.4 В.

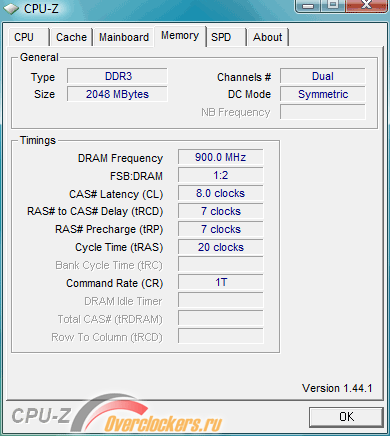

Используемая DDR3 память при этом работала на частоте 1800 МГц с таймингами, установленными по схеме 8-7-7-20.

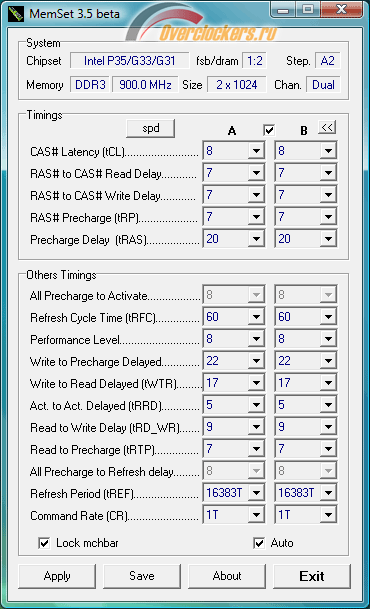

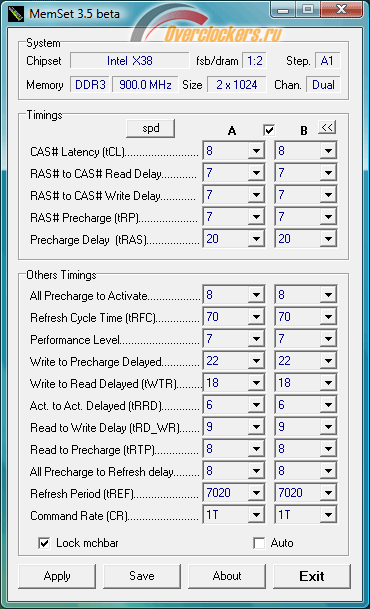

Во время испытаний Gigabyte GA-X48T-DQ6 при разгоне выяснилась одна любопытная деталь. В описанном режиме эта плата автоматически выставляет параметр Performance Level в значение 7, в то время как ASUS P5E3 Deluxe по умолчание использует значение 8.
|
|
Именно в этом, возможно, и заключается зыбкое преимущество Intel X48 над Intel X38: более новый чипсет способен работать при более низких задержках Performance Level. Впрочем, ASUS P5E3 Deluxe тоже можно заставить функционировать при Performance Level равном 7, однако для стабильности в таком состоянии приходится сильно повышать напряжение питания северного моста – со штатных 1.25 В до 1.7 В. Gigabyte GA-X48T-DQ6 же «берёт» Performance Level 7 при частоте FSB 450 МГц на штатном напряжении северного моста.
К сожалению, повышение напряжения северного моста на GA-X48T-DQ6 так и не позволило добиться работоспособности при Performance Level, равном 6. Поэтому, сравнение производительности плат с разогнанной до 450 МГц частотой фронтальной шины выполнялось нами в двух режимах для ASUS P5E3 Deluxe и только в одном – для Gigabyte GA-X48T-DQ6.
Начнём с синтетики:
ASUS P5E3 Deluxe | Gigabyte GA-X48T-DQ6 | ||
---|---|---|---|
Perf. Level = 8 | Perf. Level = 7 | Perf. Level = 7 | |
Everest, Memory Read (Mb/s) | 10707 | 11029 | 10665 |
Everest, Memory Write (MB/s) | 9554 | 9554 | 9554 |
Everest, Memory Copy (MB/s) | 8289 | 8328 | 9180 |
Everest, Memory Latency (ns) | 48.5 | 46.5 | 50.3 |
Как видим, параметр Performance Level, хотя и оказывает достаточно сильное влияние на результаты, определяющим не является. Так, по скорости чтения и по латентности ASUS P5E3 Deluxe превосходит Gigabyte GA-X48T-DQ6 даже в случае более высокой задержки Performance Level. Впрочем, несмотря на это, нельзя не отметить существенный прогресс: GA-X48T-DQ6, в отличие от предыдущих продуктов Gigabyte, не завышает Performance Level при разгоне и демонстрирует вполне приемлемую скорость.
Давайте теперь посмотрим, какая картина будет наблюдаться в комплексных тестах и реальных приложениях.
ASUS P5E3 Deluxe | Gigabyte GA-X48T-DQ6 | ||
---|---|---|---|
Perf. Level = 8 | Perf. Level = 7 | Perf. Level = 7 | |
PCMark Vantage | 6080 | 6156 | 6063 |
3DMark06 | 12537 | 12539 | 12612 |
3DMark06, CPU | 3972 | 3983 | 3982 |
Quake 4, 1024x768 | 207.55 | 208.95 | 211.32 |
Half-Life 2 Episode Two, 1024x768 | 238.05 | 237.98 | 240.1 |
Crysys, 1024x768 Low | 176.65 | 176.96 | 176.29 |
DivX 6.8, fps | 120.95 | 121.52 | 121.33 |
x264 rev.779, fps | 34.98 | 34.98 | 34.99 |
CINEBENCH R10, Rendering | 9055 | 9070 | 9044 |
Photoshop CS3, sec | 155 | 155 | 156 |
Полученные цифры говорят о том, что скорость разогнанной платы Gigabyte GA-X48T-DQ6 в реальных приложениях находится на хорошем уровне. С точки зрения производительности она способна составить конкуренцию ASUS P5E3 Deluxe даже при вручную уменьшенной задержке Performance Level.
Выводы
Получается, что как бы того не хотелось производителям материнских плат, продукты на базе Intel X48 на звание принципиально новых явно не тянут. Чипсет сам по себе не имеет никаких значимых преимуществ над Intel X38. Что же касается поддержки процессорной шины 1600 МГц, формально появившейся в Intel X48, то это – чисто маркетинговый лозунг, так как и старые платы на базе Intel X38 без проблем работают с единственным процессором, использующим такую шину, Core 2 Exteme QX9770.
При этом Intel X48 имеет такой же контроллер памяти, как и Intel X38. Это значит, что производительность плат на этих наборах логики будет отличаться лишь за счёт настроек, устанавливаемых BIOS конкретных образцов. Не стоит ждать от новинок и чудес на ниве разгона. Как показывают наши тесты, максимальные пределы в частотах FSB при разгоне зависят в первую очередь от разводки плат и удачности экземпляра CPU, а не от набора логики. Единственное же выявленное нами достаточно спорное преимущество Intel X48, с которым, впрочем, нам ещё предстоит разобраться поподробнее в наших будущих материалах, состоит в возможности более гибкого манипулирования параметром Performance Level, что потенциально может позволить выжать из материнских плат на новом чипсете более высокое быстродействие.
Тем не менее, платы на базе Intel X48 Express всё же заслуживают внимания по той причине, что в большинстве случаев они представляют собой доработанные и усовершенствованные варианты плат предыдущего поколения, в основе которых лежит чипсет Intel X38. Правда, за всё приходится платить, и продукты с новым набором системной логики стоят ощутимо дороже своих предшественников.
Все сказанные общие слова легко перенести и на конкретную материнскую плату, рассмотренную в этой статье. По сути Gigabyte GA-X48T-DQ6 мало отличается от давно доступных плат этого производителя, основанных на Intel X38. Основные же улучшения заключаются в переработанной схеме питания, в которой используется технология DES и в лучшей оптимизации BIOS. И если новая «экономичная» схема питания на самом деле несёт в себе мало практической пользы для энтузиастов, то BIOS GA-X48T-DQ6 смело можно назвать определённым шагом вперёд, сделанным инженерами Gigabyte. Самое главное преимущество BIOS новой платы – это отсутствие падения производительности при разгоне, которое расстраивало многих оверклокеров, обладающих платформами этого производителя, в прошлом. В результате, Gigabyte GA-X48T-DQ6 представляется нам вполне добротной основой для систем верхнего ценового диапазона.
