Разгон: для тех, кто не ищет простых путей
К сожалению, разгон процессоров Phenom через изменение их коэффициента умножения доступен далеко не всем. Помимо Phenom 9600 Black Edition AMD поставляет и другие модели четырёхъядерных процессоров, не относящиеся к серии Black Edition и, соответственно, обладающие заблокированным множителем. Владельцам таких CPU не остаётся ничего иного, как прибегнуть к проверенному годами способу разгона через увеличение частоты тактового генератора. Именно поэтому мы решили расширить наши оверклокерские эксперименты и попробовать разогнать Phenom 9600 Black Edition, оперируя только частотой тактового генератора. Тем более, что если с разгоном Phenom через повышение коэффициента умножения ситуация более-менее прозрачна, то оверклокинг этих процессоров управлением частотой тактового генератора вызывает массу вопросов.
Большинство этих вопросов связано с тем, что разгон Phenom существенно отличается от разгона Athlon 64. Дело в том, что Phenom использует иную схему формирования частоты памяти, а кроме того, имеет встроенный северный мост (в который входит контроллер памяти и L3 кэш), функционирующий на собственной, независимой частоте. Таким образом, если при разгоне Athlon 64 частоту тактового генератора нужно было повышать, следя за тремя частотами: процессора, памяти и шины HyperTransport, то в случае оверклокинга Phenom к ним прибавляется четвёртая – частота северного моста.
Все четыре частоты Phenom прямо или косвенно зависят от частоты тактового генератора, называемой также HT Reference clock, CPU Host clock или подобным образом. Частота процессорных ядер, шины HyperTransport и встроенного северного моста формируется как произведение HT Reference clock на коэффициент умножения, который в каждом из трёх перечисленных случаев – свой. Частота же памяти у Phenom также задаётся через HT Reference clock, путём применения к этой частоте делителей. Заметьте, у новых четырёхъядерных процессоров, в отличие от Athlon 64, частота памяти никак не связана с частотой CPU. Благодаря этому все модели Phenom поддерживают одинаковые режимы работы DDR2 SDRAM, которая может тактоваться на 400, 533, 667, 800 или 1066 МГц.
Формальным языком это выглядит так:
- [Частота CPU] = [Множитель CPU] х [HT Reference clock];
- [Частота HT] = [Множитель HT] х [HT Reference clock];
- [Частота NB] = [Множитель NB] х [HT Reference clock];
- [Частота памяти] = [Делитель] х [HT Reference clock].
реклама
Современные процессоры Phenom, работающие с DDR2 SDRAM, располагают набором делителей для частоты памяти, включающим значения 6:6, 7:6, 10:6, 12:6 и 16:6.

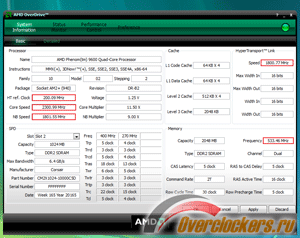

Таким образом, наш процессор Phenom 9600, номинальная тактовая частота которого равна 2.3 ГГц, а частота HyperTransport и северного моста которого равняется 1.8 ГГц, при работе с DDR2-1066 SDRAM в системе конфигурируется следующим образом:
- [Частота CPU]: 2300 МГц = 11.5 х 200 МГц;
- [Частота HT]: 1800 МГц = 9 х 200 МГц;
- [Частота NB] : 1800 МГц = 9 х 200 МГц;
- [Частота памяти]: 533 МГц = 16:6 х 200 МГц.
Теперь, вооружившись минимально необходимой теоретической базой, давайте попробуем посмотреть, что будет происходить при увеличении частоты тактового генератора.
Наши эксперименты мы решили проводить с понижением множителя 10x: в этом случае результаты будут выглядеть более убедительно, а кроме того, у нас появится больше возможностей для изучения тонкостей разгона Phenom повышением частоты HT Reference clock.
Итак, уже зная об особенностях нашего процессора, мы сразу повысили его напряжение питания до 1.45 В, а напряжение на встроенном в CPU северном мосту – до 1.3 В. Для памяти мы выбрали более низкий делитель 12:6, который, с учётом использования нами скоростной DDR2 SDRAM, не должен создавать никаких проблем.
После этой подготовительной работы нам сразу же удалось увеличить частоту HT Reference clock до 230 МГц, то есть разогнать процессор до 2.3 ГГц. Это, как мы уже знаем, для нашего процессора – далеко не предел, а просто штатная частота, однако при дальнейшем росте частоты тактового генератора система стартовать уже не хотела.
реклама

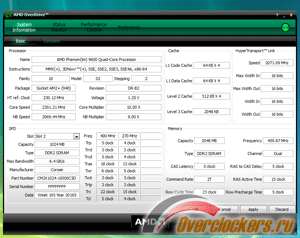

Подобные проблемы встречались и при разгоне процессоров Athlon 64. Действительно, после увеличения HT Reference clock частота шины HyperTransport доходит до недопустимо высоких величин, в результате чего система вполне может не работать. Вот и в данном случае, с учётом установленного по умолчанию множителя для шины HyperTransport 9х, её частота возросла до 2070 МГц. Может быть это слишком много? Нет ничего проще проверить это: BIOS материнской платы DFI LANParty UT 790FX-M2R позволяет снизить соответствующий множитель. Однако практическая проверка показала, что проблема кроется не в завышенной частоте шины HyperTransport, и снижение соответствующего множителя систему работоспособной не делает.

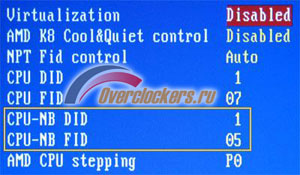

В результате, подозрение автоматически падает на частоту северного моста. Ведь она также выросла до 2070 МГц, в то время как номинальное её значение для нашего процессора равно 1.8 ГГц. К счастью, «правильные» Socket AM2+ материнские платы, к коим, безусловно, относится DFI LANParty UT 790FX-M2R, позволяют менять и множитель для частоты встроенного в процессор северного моста. Он меняется там же, где и коэффициент умножения процессора, на странице BIOS CPU Feature.
Причём, задаётся он похожим образом, через параметры NbFid и NbDid по формуле:
Или в её модифицированном инженерами DFI для своей платы варианте без степенной функции в знаменателе:
Думается, к этому моменту владельцы старых Socket AM2 материнских плат уже осознали, что полноценно разгонять процессоры Phenom они не смогут. Как видим, оверклокинг предполагает, что встроенный в процессор северный мост имеет независимое управление частотой и питанием, а это – одно из свойств именно Socket AM2+. Поэтому, максимальный разгон, на который должны ориентироваться владельцы старых плат – это увеличение частоты тактового генератора до 230-240 МГц и не более того.
Возвращаясь же к описанию наших опытов, следует отметить, что снижение множителя для частоты северного моста с 9х до 8х (через уменьшение параметра NbFid с 5 до 4) действительно решило проблему: система стала работоспособна при частотах HT Reference clock, превышающих 235 МГц.
При этом следует отметить и ещё одну выявленную экспериментально важную закономерность: множитель для частоты шины HyperTransport не должен превышать множитель для частоты северного моста. В противном случае процессор Phenom работать отказывается.
После того, как все подводные камни, возникающие при оверклокинге Phenom, найдены, разгон становится простым и понятным делом. Главный секрет заключается в том, что, увеличивая частоту тактового генератора, необходимо следить за тем, чтобы частоты шины HyperTransport и встроенного в процессор северного моста не слишком зашкаливали за отметку в 2.0 ГГц. Собственно, все необходимые для этого множители и коэффициенты можно рассчитать заранее по приведённым выше формулам. Ну и, конечно, не следует забывать об увеличении основных питающих напряжений.
Нам же в итоге удалось добиться стабильной работы системы при разгоне Phenom 9600 Black Edition до 2.69 ГГц. Соответственно, с учётом выбранного нами коэффициента умножения процессора 10x, частота HT Reference clock достигла 269 МГц, что в процессе разгона потребовало ещё одно дополнительное уменьшение множителей северного моста и HyperTransport до 7x.
В результате всех наших стараний, значения всех частот оказались сформированы следующим образом:
- [Частота CPU]: 2690 МГц = 10 х 269 МГц;
- [Частота HT]: 1883 МГц = 7 х 269 МГц;
- [Частота NB] : 1883 МГц = 7 х 269 МГц;
- [Частота памяти]: 538 МГц = 12:6 х 269 МГц.
реклама
Получается, что если знать некоторые тонкости, оверклокинг Phenom выполнять не намного сложнее, чем разгонять Athlon 64. Однако для достижения хороших результатов необходимо иметь качественную Socket AM2+ материнскую плату. Старые же платы, рассчитанные на использование Socket AM2 процессоров, лишены части нужных для разгона возможностей. Поэтому оверклокерам, владеющим устаревшими платами, можно посоветовать ориентироваться лишь на процессоры Phenom серии Black Edition. Оверклокинг с помощью изменения коэффициента умножения CPU может без проблем производиться на любой плате.
