Точки доступа на больших расстояниях
Не так уж редко встречаются случаи, когда существующая конфигурация сети не позволяет использовать одну антенну для максимальной эффективности работы сети (т.е. для обеспечения прямой видимости всеми клиентами-приемниками). Выходов несколько. Первый – купить/спаять сплиттер радиосигнала на две антенны. Однако самодельные конструкции не всегда внушают уважение и могут вносить огромное количество искажений в эфир. Гораздо лучше будет использовать точку с двумя антенными выходами. Таких предложений встречается не так уж много. Нам были доступны точки доступа двух моделей: Asus WL-320g и TrendNet TEW-510APB. Сразу хочу заметить, что точки доступа с технологией MIMO не имеют независимых выходов, хотя и имеют три антенных гнезда.
Asus WL-320gP
К нам устройство попало не в полном комплекте, но новая точка комплектуется следующими аксессуарами:
- точка доступа
- две съемные антенны 5dBi
- руководство по эксплуатации
- CD с электронным руководством по эксплуатации
- блок питания
- соединительный кабель «витая пара» 5 категории
реклама
У точки доступа имеется единственный LAN-порт и два RP-SMA гнезда для крепления антенн. На лицевой панели расположены индикаторы питания, сетевой активности, а также многофункциональный индикатор “Link”. Он не только загорается при подсоединении клиента в режиме точки доступа, но и может показывать текущий уровень сигнала при работе в режиме беспроводного сетевого адаптера.
Также WL-320gP обладает богатым функционалом, что можно увидеть, взглянув на скриншот веб-интерфейса.
Как видите, с ней можно настроить под себя любую конфигурацию сети. Можно менять мощность передатчика (с последней прошивкой), в результате повышая производительность сети (процентов на 30). Удивительно, но точка доступа показывала скоростные результаты, практически не доступные обычным беспроводным сетевым картам – пиковая скорость передачи – 3500 кб/сек. Это заслуга технологии увеличения пропускной способности – Frame Bursting.
Но активация другой функции AfterBurner, позволяющей достичь теоретической пропускной способности 125 Мбит/сек, на большом расстоянии не помогла даже с адаптером Asus – скорость только упала. Еще огорчает несколько напряженный температурный режим при работе на полной мощности – удержать палец на радиаторе чипа работающего устройства достаточно трудно, но она работала стабильно во время тестирования при постоянной полной загрузке. Примечательно, что и перепады напряжения она выдерживала без проблем, хотя питающийся от той же розетки свитч D-Link DES-1005D «завис».
Приблизительная цена Asus WL320gP 4000 рублей.
TrendNet TEW-510APB
Перед нами еще один представитель немногочисленного семейства двухантенных точек доступа. Эта модель точки доступа характерна тем, что она может работать одновременно в двух диапазонах – 2.4 и 5 ГГц. Это может оказаться решающим для использования в сети, где применяются беспроводные карты и того, и другого диапазона.
реклама

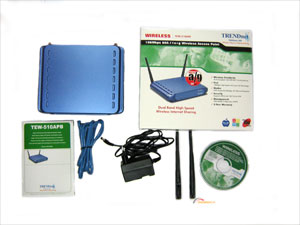

В комплект поставки входят:
- точка доступа
- две съемные антенны 5dBi
- руководство по эксплуатации на русском языке
- CD с электронным руководством по эксплуатации
- блок питания
- соединительный кабель «витая пара» 5 категории
Функциональные богатства не столь велики, но их вполне достаточно для полноценной настройки беспроводной сети. Интерфейс поделен на две части: верхняя – для настройки 802.11a, нижняя – для 802.11b/g. Также присутствует режим “G Turbo”, позволяющий увеличивать пропускную способность точки доступа до 108 Мбит/сек. И эта возможность действительно работает – при передаче данных между устройствами, находящимися в комнатах, разделенных двумя капитальными стенами, скорость передачи составляла 4422 килобайта в секунду. Однако на больших расстояниях эта технология не работает, т.к. сигнал становится слишком низким.
Скорость работы проверялась на различных диапазонах при соединении различных адаптеров TrendNet.
Плюсы:
- возможность управления двумя независимыми антеннами;
- возможность работы в режимах Turbo G, Turbo A.
Минусы:
- низкая скорость передачи данных на больших расстояниях;
- отсутствие поддержки WPA2 и Power over Ethernet.
Приблизительная цена TrendNet TEW-510APB 3000 рублей.
Условия тестирования
Адаптеры будут тестироваться по следующим параметрам:
- Уровень сигнала, показываемый утилитой;
- Скорость приема и передачи данных с отключенным шифрованием и WPA.

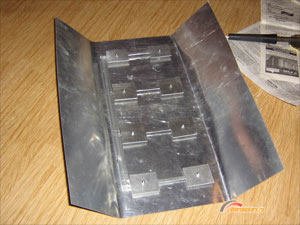

В сети используется коаксиальный кабель с маркировкой "RG-6/U Professional coaxial cable ISO9002" с волновым сопротивлением 75Ом и затуханием сигнала в 60 децибел на 100 метров на частоте 2.4ГГц вкупе с Reverse-SMA коннектором для подключения адаптеров и F-коннектором для подключения антенны. Сама антенна – панельная FА-20 усилением в 20дБ.
реклама
В качестве клиента - точка доступа ASUS WL-320gp с прошивкой 1.9.7.8, которая позволяет, в том числе, и изменять мощность сигнала. Для теста я выставил его на максимум - 18 децибел на метр, что, по моим наблюдениям, является одним из самых больших значений среди всех представленных точек доступа на нашем рынке.

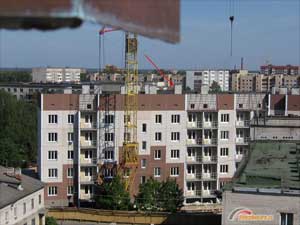

Тестируемые адаптеры и точку доступа отделяют 600 метров прямой видимости (измерено по городской карте).
Так как точку доступа (и карточки) не было возможности подключить непосредственно к антеннам, пришлось вести кабель, его длина составляет 15 и 3 метра перед точкой и адаптерами, соответственно.
Измерение скорости обмена данными производилось копированием файла размером 990 220 килобайт (по показаниям Total Commander) и замером времени, за которое этот файл передастся.
Используемые настройки:
Канал: 3 Wireless mode: 802.11g 54Mbit only Мощность сигнала: 18 dBm Fragmentation Threshold: 2346 RTS Threshold: 2347 DTIM Interval: 1 Beacon Interval: 100 Frame Bursting: включено WMM: включено
При измерении скорости обмена данными также использовалось шифрование WPA-PSK, чтобы проверить работу адаптеров в данном режиме.
Испытания
Итак, для начала рассмотрим скорость прием данных (download).
Как видно из диаграммы, лидерами по скорости приема являются носители чипа Ralink RT2560, а наиболее быстрыми - платы LevelOne WNC-0301 и Edimax EW-7128g. Адаптеры от ASUS имеют более низкие показатели, особенно 138gE на чипе Broadcom. Trendent TEW-503PI показывает самую низкую скорость. 443-я плата от этого же производителя вообще не смогла подключиться к точке доступа ни при каких настройках, из-за чего мы не смогли продолжить ее испытание.
При передаче данных (Upload) картина довольно сильно меняется, хотя неизменными лидерами опять остаются WNC-0301 и 7128g. К ним вплотную подбирается D-Link G510, его результат можно назвать таким же, то есть он в пределах погрешности измерений. Trendnet 503 смог улучшить свой результат, как, впрочем и ASUS 138gE. Другой ASUS, однако, оказался в аутсайдерах.
Ради интереса изучим диаграмму об уровне сигнала, показываемом утилитой при подключении к точке доступа. Эти результаты не играют важной роли, но, тем не менее, иногда они могут свидетельствовать о качестве восприятия сигнала адаптером, хотя утилита LevelOne WNC-0300 даже на таком расстоянии оптимистично показывала стопроцентный сигнал.
При использовании шифрования WPA-PSK результаты в корне меняются! По идее, скорость должна только падать, но она, наоборот, сильно возрастала у некоторых карточек!
Если посмотреть на результаты измерения скорости приема, то можно увидеть, что большинство адаптеров идут практически вровень! Но лидеры все те же, за исключением того, что 510-й D-Link одерживает здесь победу. Trendnet 503 увеличивает свою скорость практически на 300 килобайт!
При передаче файла наша троица сохраняет лидерство, скорость же других адаптеров стабильно падает на 300-500 килобайт в секунду. Лишь у Asus WL-138gE большие трудности с передачей: он терял связь с точкой доступа, поэтому при тестировании скорости с WPA он и не участвовал, что несколько странно, учитывая то, что это «доработанная» версия WL-138g.
Также было проведено небольшое тестирование в режиме ad-hoc карт с одинаковыми дизайнами печатных плат, ведь для создания небольшой сети чаще всего покупаются две одинаковые платы. При тестировании выяснился интересный факт: «убойные» карточки на чипах Atheros могут держать лишь стандарт 802.11b, и реальная скорость плавала в районе 700 кбайт/сек. Чипы же от RaLink снова показали себя с хорошей стороны, развив скорость 3400 кбайт/сек.
Заключение
Итог тестирования довольно необычен: победили карточки стоимостью 500-600 рублей, основанные на чипах производства Ralink, оставив за собой куда более дорогие модели.
Адаптеры на чипах Atheros занимают второе место по результатам измерений скорости, но их плюс в том, что их производительность не падает при включении шифрования, и они поддерживаются такими полезными программами, как Kismet и Commview for Wi-Fi. ;-)
А вот платы на чипах остальных производителей (Broadcom, Realtek, Marvell) вряд ли подойдут любителям скорости :-), хотя они показывают вполне допустимые показатели.
Trendnet TEW-503PI можно назвать хорошим выбором для тех, кто использует сети стандарта 802.11а (5 ГГц), но скоростных рекордов они не показывают. :-)
Про TrendNet TEW-443PI модель скажу одно: во всем, скорее всего, виноваты драйвера, так что рекомендую все же быть повнимательнее с их установкой и, если есть возможность, использовать последнюю версию, или подключайте ее только к точкам доступа той же фирмы TrendNet.
Trendnet TEW-423PI можно поставить наравне с адаптером ASUS 138g - они с неба звезд не хватают, но зато цены на них вполне демократичны.
Asus WL-138gE - не оправдал надежд, возложенных на него в связи с его новизной по сравнению с Asus WL-138gE. К тому же цену в 1200 рублей нельзя назвать оправданной.
D-Link G-520 и G-550 - оптимальный вариант по результатам тестов, но не по стоимости - они довольно дороги, особенно 550-я модель, но последняя имеет все шансы на победу в сложных условиях, благодаря мощному передатчику и антенне, поставляемой с ним.
А победили, разумеется, адаптеры D-Link G-510, LevelOne WNC-0301 и Edimax EW-7128g, причем они довольно дешевы, и утилиты, работающие с ними, весьма информативны.
________________________________________
P.S. Огромное спасибо J-34 за создание сообщества тестеров, а так же друзьям Алексею и Андрею за помощь в тестировании.
