2. Тестовая конфигурация и методика тестирования
Тестирование кулера Thermalright HR-03 Plus было проведено в закрытом корпусе системного блока следующей конфигурации:
- Материнская плата: ASUSTek P5K Deluxe/WiFi-AP (Intel P35), LGA 775, BIOS 0501;
- Процессор: Intel Core 2 Quad Q6600 2400 МГц, 1.2875 В, L2 2 х 4096 Кб, FSB: 266 МГц x 4, (Kentsfield, B3);
- Система охлаждения CPU: Thermalright SI-128 + 120-мм вентилятор Scythe Minebea на 1140 об/мин;
- Термоинтерфейс: Arctic Silver 5;
- Видеокарта: LeadTek GeForce 8800 GTS GDDR3 320 Мб / 320 Бит, 513/1188/1584 МГц;
- Оперативная память: 2 x 1024 Мб DDR2 Corsair Dominator TWIN2X2048-9136C5D (SPD: 1142 МГц, 5-5-5-18, 2.1 В);
- Дисковая подсистема: SATA-II 500 Гб, Samsung HD501LJ, 7200 об/мин, 16 Мб, NCQ;
- Привод: SATA-II DVD RAM & DVD±R/RW & CD±RW Samsung SH-S183L;
- Корпус: ATX ASUS ASCOT 6AR2-B Black&Silver (на вдув и на выдув установлены 120-мм корпусные вентиляторы Sharkoon Luminous Blue LED ~980 об/мин, на боковой стенке 120-мм вентилятор GlacialTech SilentBlade GT12025-BDLA1 при ~940 об/мин);
- Блок питания: Enermax Galaxy EGA1000EWL 1000 Ватт (135-мм вентилятор на ~850 об/мин на вдув и 80-мм вентилятор на ~1650 об/мин на выдув);
- Монитор: LCD DELL 1800/1FP UltraSharp (1280x1024, DVI, 60 Hz).
В целях общего представления о степени тепловыделения системного блока в целом, дополню, что четырёхядерный процессор разогнан с номинальной частоты до 3514 МГц при повышении напряжения до 1.65 В. Оперативная память DDR функционировала на 1177 МГц при напряжении в 2.15 В.
Видеокарта производства LeadTek имеет референсную систему охлаждения, отличающуюся от прочих себе подобных только лишь фигурной алюминиевой накладкой на лицевой стороне:
реклама
В остальном - это всё тот же кулер, не раз нами тестировавшийся, с медным основанием, двумя тепловыми трубками и радиатором из густо набранных алюминиевых рёбер. Все контактные места оснащены термопрокладками с пропиткой, а на медном основании намазан "толстый-толстый" слой термоинтерфейса:
При проведении тестирования использовалась, конечно же, Arctic Silver 5. Во время тестирования в автоматическом режиме турбина системы охлаждения видеокарты варьирует свои обороты в зависимости от температуры от ~1500 до ~2000 об/мин, а максимальная частота вращения при ручной регулировке составляет ~2740 об/мин.
Видеокарта была разогнана до максимальных частот при которых сохранялась стабильность в 622/1458/1890 МГц:

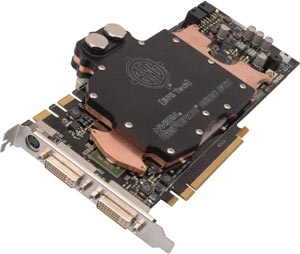

Тесты на GeForce 8800 GTX, которую вы могли видеть выше на фото в разделе обзора кулера, не были проведены, ввиду отсутствия её референсной системы охлаждения. Дело в том, что видеокарта BFG GeForce 8800 GTX WaterCooled Edition 768MB (штатные частоты - 612/1900) оснащена водоблоком для подключения к жидкостной системе охлаждения и сравнение Thermalright HR-03 Plus с ней было бы не корректным.
Программы, применявшиеся в тестировании кулеров, устанавливались под операционной системой Windows XP Professional Edition SP2. Использовались библиотеки DirectX 9.0с (дата релиза – август 2007 года), а также драйверы видеокарт ForceWare 163.71.
реклама
Видеокарты прогревались десятикратным циклом теста Firefly Forest из синтетического графического бенчмарка 3DMark 2006 в разрешении 1280 х 1024 с активированной анизотропной фильтрацией уровня x16 и полноэкранным сглаживанием степени x4. Мониторинг температурных показателей видеокарты осуществлялся с помощью программы RivaTuner v2.0.4. Тестирование на каждом из кулеров проводилось, как минимум, дважды, а время стабилизации температуры между циклами тестирования составляло 10-15 минут. Комнатная температура во время тестирования зафиксирована на отметке в 23.5~24 градуса Цельсия (отмечена штриховой красной линией на диаграммах).
Измерение уровня шума систем охлаждения для видеокарт определялось по хорошо знакомой постоянным посетителям сайта методике. Субъективно комфортный уровень шума в 36 дБА отмечен на диаграмме штриховой полосой, а фоновый уровень шума системного блока с пассивной системой охлаждения видеокарты, измеренный с расстояния в 1 метр, не превышал 34 дБА.
3. Результаты тестов эффективности кулера и уровень шума
Так как в сегодняшних тестах принимают участие лишь две системы охлаждения, то результаты температурного режима как графического процессора, так и температуры окружения платы удалось разместить на одной диаграмме:
Для полноты анализируемой информации результаты тестов эффективности сразу же дополню диаграммой с уровнем шума кулеров:
В тихом режиме работы обеих систем охлаждения Thermalright HR-03 Plus выигрывает при охлаждении графического процессора у референсного кулера GeForce 8800 GTS 320 Мб восемь градусов в пике нагрузки и шесть в 2D-режиме. При этом уровень шума нового кулера ещё к тому же и ниже чем у "родной" турбины видеокарты. Последняя даже на максимальных оборотах вращения продолжает уступать Thermalright HR-03 Plus, только теперь уже разрыв сократился до трёх градусов Цельсия. Как и отмечается производителем, увеличение числа оборотов установленного на радиатор HR-03 Plus 92-мм вентилятора не приводит к существенному повышению эффективности. Лишь два градуса удается отыграть при этом у довольно горячей видеокарты. К сожалению, замена системы охлаждения видеокарты на кулер от Thermalright и последовавшее за этим снижение температур не привели к росту оверклокерского потенциала.
Ситуация с охлаждением PCB GeForce 8800 GTS 320 Мб для Thermalright HR-03 Plus уже не столь однозначна. Небольшое преимущество над референсной системой охлаждения видеокарты при сопоставимом уровне шума и здесь имеется, но оно уже не столь явное, как в случае с охлаждением графического процессора. Предположу, что установка всех положенных радиаторов на память и элементы силовых цепей питания видеокарты будет способствовать снижению температуры окружения. Однако, подтвердить или опровергнуть данный факт на временно предоставленной на тестирование видеокарте у нас не было возможности.
Теперь я предлагаю проверить, насколько изменится эффективность охлаждения разогнанной видеокарты, если установить кулер таким образом, чтобы радиатор с вентилятором свисали с оборотной стороны платы. Выглядит GeForce 8800 GTS с установленным таким образом кулером следующим образом:
Обратите внимание, что при установке кулера с оборотной стороны платы вся конструкция становится компактнее. Однако, при этом необходимо учитывать, что на используемой мною в тестах материнской плате ASUSTek P5K Deluxe первый PCI-Express слот расположен достаточно далеко от процессорного гнезда, поэтому помех даже крупногабаритным суперкулерам он никаких не создаёт. Ну других материнских платах, где PCI-Express слот находится ближе к процессорному разъему такая установка Thermalright HR-03 Plus может оказаться невозможной (характерный пример – популярная серия материнских плат ASUSTek P5B). Хотя в этом случае многое зависит от используемого процессорного кулера.
Что же до помех чипсетному радиатору/кулеру, то отмечу, что от стандартного медного радиатора ASUSTek P5K Deluxe до нижнего края радиатора HR-03 Plus ещё остался зазор в 15 мм. Только использование альтернативных систем охлаждения северного моста системных плат может создать определенные помехи установке кулера от Thermalright с оборотной стороны GeForce 8800 GTS/GTX. Кроме того, в моем случае высокие радиаторы памяти Corsair Dominator TWIN2X2048-9136C5D хоть и не воспрепятствовали оборотной ориентации кулера на видеокарте, но непосредственно контактируют с ними. С обычной памятью, как вы понимаете, такого контакта не будет.
Добавлю, что повторные тесты (как при фронтальном расположении кулера, так и при его установке с оборотной стороны) в силу различных обстоятельств были проведены спустя неделю с момента завершения основного блока тестирования. Комнатная температура за это время выросла до 25.5 градусов Цельсия, а монитор заменен на широкоформатный 22" Samsung 226BW с максимальным разрешением в 1680 х 1050 пикселей, в котором и проводилось дополнительное тестирование. Результаты получились следующие:
реклама
|
|
Как видно по результатам тестов, на 4 градуса Цельсия ухудшилось охлаждение только графического процессора. А вот ожидаемых мною изменений по температуре окружения не произошло.
В дополнение, отдельно необходимо отметить температурный режим внутри корпуса системного блока при замене стандартной системы охлаждения GeForce 8800 GTS 320 Мб на Thermalright HR-03 Plus. Как я уже и говорил в разделе с обзором кулера, конструкция новой системы охлаждения от Thermalright не предусматривает выброс нагретого воздуха из корпуса системного блока. Влияние температурного режима столь горячей видеокарты не могло не сказаться на соседствующих с ней компонентах. Так, температура и без того горячего центрального процессора после замены референсного кулера на HR-03 Plus в тестах 3DMark 2006 возросла на 2 градуса Цельсия, а материнской платы на 3. Это вовсе не критические цифры, которые нисколько не повлияли на стабильность системы в целом. Тем не менее, необходимо учитывать, что замена любых систем охлаждения, выбрасывающих нагретый воздух на альтернативные, как то Thermalright HR-03 Plus, не пройдёт бесследно для температурного режима внутри корпуса системного блока.
Заключение
Даже принимая во внимание все имеющиеся минусы, кулер откровенно понравился. Он эффективнее и тише референсной системы охлаждения GeForce 8800. Да и наверняка многие из владельцев этих видеокарт, рассматривая фотографии сегодняшней статьи, уже думают, как бы на радиатор прикрутить не 92-мм, а 120-мм вентилятор... Пожалуй, единственный довольно весомый минус новинки – это то, что весь нагретый видеокартой воздух не выбрасывается сразу же из корпуса системного блока, как это происходит у референсных систем охлаждения GeForce 8800. Однако, этот момент достаточно субъективен и должен оцениваться на примере конкретного корпуса, а также наличия/отсутствия корпусных вентиляторов. Высокий вес и блокировку трёх соседних слотов на материнской плате тоже нельзя не записать в минусы. Стоимость HR-03 Plus подстать цене "предназначенных" для этого кулера видеокарт. Думаю, вряд ли кому-то придёт в голову на BMW X5 ставить радиатор от УАЗ "Патриот".
Добавлю, что владельцы топовых видеокарт на чипах AMD(ATI) – Radeon 2900 XTX, XT и Pro – также могут сменить референсный кулер на систему охлаждения от Thermalright, так как в ассортименте компании уже есть HR-03 R600 , отличающийся от рассмотренного сегодня кулера только лишь несколько другим основанием и типом крепления. На мой взгляд, поиск альтернативной системы охлаждения для этих видеокарт – проблема более насущная чем для продуктов NVIDIA серии GeForce 8800.
P.S. Благодарим компанию Ultra Electronics за предоставленный на тестирование кулер Thermalright HR-03 Plus.
