DDR2 штурмует 1.1 ГГц: Corsair Dominator против OCZ PC2-8800 Gold Edition

18 сентября 2006, понедельник 09:47
В нашем предыдущем материале, посвящённом DDR2 SDRAM, мы познакомились с модулями памяти, способными работать на частотах порядка 1 ГГц и даже выше. Однако надо отметить, что эти продукты всё же не могут с полным правом называться наиболее быстрыми оверклокерскими модулями DIMM для современных систем. Конкурентная борьба между основными производителями оверклокерской памяти выступает мощным стимулом, заставляющим эти компании непрерывно совершенствовать свои изделия. И хотя производители чипов DDR2 SDRAM, которые используются для изготовления модулей памяти, пока что не могут предложить принципиально новых продуктов с улучшенным частотным потенциалом, ведущих поставщиков DDR2 модулей для энтузиастов это совершенно не останавливает. Используя различные ухищрения, производители памяти для оверклокеров изыскивают возможности по выпуску всё более и более скоростных продуктов.

Ведущие компании, занимающиеся разработкой и изготовлением модулей SDRAM для разогнанных систем, Corsair и OCZ, выбрали конец лета для того, чтобы анонсировать свои новые, ещё более скоростные продукты. В результате, отметка в 1066 МГц сегодня не может быть названа верхним пределом частоты для топовых DDR2 SDRAM модулей. Новые предложения Corsair и OCZ оказались способны покорить следующую ступень частоты – 1100 МГц. Таким образом, вслед за PC2-8000 и PC2-8500 на рынке появляются и PC2-8800 модули. Хотя их скорость не намного выше быстродействия предшественников, следует понимать, что в условиях отсутствия принципиально нового материала для быстрой памяти (микросхем DDR2 SDRAM, допускающих значительный разгон) даже столь небольшой прирост частоты заслуживает самого пристального внимания. Именно поэтому мы и решили посвятить отдельную статью новым продуктам от Corsair и OCZ, тем более что вопросов для обсуждения они дают более чем достаточно.

Но прежде, чем переходить к рассказу о конкретных моделях оверклокерской оперативной памяти, несколько слов следует сказать о тех общих принципах, руководствуясь которыми сразу двум производителям удалось выпустить экстра-скоростную по современным меркам PC2-8800 DDR2 SDRAM. Собственно, принципы эти не столь сложны, они лежат на поверхности. Фактически, вся инженерная работа изготовителей быстрой памяти для энтузиастов происходит по трём направлениям. В первую очередь, безусловно, роль играет отбор чипов, имеющих наибольший оверклокерский потенциал. Во-вторых, не менее важно и грамотное проектирование печатной платы, от качества разводки которой разгонный потенциал также зависит. А третий, наиболее действенный и часто используемый метод наращивания частотного потенциала модулей памяти заключается в повышении напряжения их питания. При этом, естественно, производители памяти не должны упускать из виду необходимость организации отвода тепла от чипов, которые при повышенном вольтаже сильнее греются, что, теоретически, может отрицательным образом сказываться на их ресурсе.

Так, модули DDR2 SDRAM, рассчитанные на работу при частоте в 1 ГГц, в основной массе используют напряжение питания 2.2 – 2.3 В, превышающее номинальное на 20-25%. Теперь же Corsair и OCZ, выпустившие модели памяти с частотой 1.1 ГГц, решились на более смелый шаг: они повысили напряжение питания чипов DDR2 SDRAM в своих новых продуктах до 2.4 В. Именно это, вместе с более тщательным отбором компонентов, применяемых в составе новинок, и стало базисом для выпуска DDR2-1100 SDRAM.

Corsair TWIN2X2048-8888C4DF

Новинка от Corsair представляет собой весьма инновационный продукт, получивший даже собственное уникальное маркетинговое имя Dominator. Дело в том, что подход инженеров Corsair к разработке памяти, бьющей предыдущие рекорды по частоте, оказался творческим. Модули Corsair TWIN2X2048-8888C4DF не имеют аналогов среди своих предшественников, в них реализовано сразу несколько инновационных технологий и интересных подходов.

Однако прежде чем прейти к разговору непосредственно о модулях памяти Dominator, хочется упомянуть, что свою лепту в появление Corsair TWIN2X2048-8888C4DF внесли не только инженеры, но и маркетологи. А именно, с целью получения возможности упоминания в пресс-релизе громкого эпитета "самая быстрая память", новые модули Corsair отнесены не к категории PC2-8800, а к PC2-8888. Соответственно, тактовая частота новинки официально составляет не 1.1 ГГц, а 1111 МГц. Впрочем, столь важное с точки зрения маркетинга отличие в 11 МГц для нас не играет особой роли, посему перейдём к рассмотрению новых модулей Corsair TWIN2X2048-8888C4DF серии Dominator с технической точки зрения.

Итак, комплект рассматриваемых модулей включает в себя два DDR2 DIMM объёмом по 1 Гбайту каждый. Формально, спецификация рассматриваемых модулей обещает их работоспособность при частоте 1111 МГц с таймингами 4-4-4-12 (при 2T Command Rate) и рабочем напряжении 2.4 В. При том производитель декларирует и возможность увеличения вольтажа моделей до 2.5 В без какого-либо для них риска.

Простым повышением напряжения питания инженеры Corsair не ограничились. Даже беглый взгляд на Corsair TWIN2X2048-8888C4DF позволяет понять, что эти модули значительно отличаются как от своих предшественников, так и от всех конкурирующих продуктов. Сразу бросается в глаза тот факт, что рассматриваемые "линейки" памяти снабжены радиаторами, превосходящим по своим размерам стандартные теплорассеиватели модулей DDR2-SDRAM. Высота модулей Corsair Dominator доведена до 51 мм, что на 20 мм превышает высоту стандартных DIMM для оверклокерских систем и на 6 мм высоту модулей серии Corsair Pro. Кроме того, радиаторы на Corsair TWIN2X2048-8888C4DF совсем не похожи на штампованные пластины: они снабжены неглубоким оребрением, а их верхняя часть имеет гребнеобразную структуру. В результате, несмотря на то, что эти радиаторы изготовлены из алюминия, а не из меди, их эффективность достаточно высока для того, чтобы справиться с отводом тепла с поверхности разогнанных чипов памяти, работающих при повышенном на 33% (относительно номинального напряжения питания чипов DDR2 SDRAM) вольтаже.





Впрочем, радиаторы на чипах, в которые "одеты" модули Corsair Dominator с обеих сторон, представляют собой лишь половину системы охлаждения. Реализованная в модулях Dominator инженерами Corsair технология Dual-path Heat Exchange предполагает и ещё один способ отвода тепла. В основе этой технологии лежит тот факт, что примерно половина тепла выделяется микросхемами памяти в печатную плату, тем более что BGA упаковка чипов DDR2 SDRAM (с расположением контактов на обратной стороне чипа) предоставляет достаточно лёгкий для передачи тепла путь – непосредственно через контакты. Исходя из этого, инженеры Corsair предложили снабдить радиаторами не только чипы, но и саму печатную плату.

На практике это реализовано следующим образом. По разводке PCB модулей Corsair TWIN2X2048-8888C4DF в основной своей части не отличается от дизайна плат, используемых для производства других продуктов компании, TWIN2X2048-6400C3. Однако плата, разработанная для модулей Dominator, дополнительно наращена сверху специальной областью, предназначенной для крепления к ней собственных радиаторов. К этой верхней части PCB, снабжённой, для лучшей теплопередачи, медным покрытием, прикрепляются два дополнительных алюминиевых радиатора с гребнеобразным строением. В итоге, отвод тепла от Corsair Dominator осуществляется четырьмя радиаторами, два из которых служат для охлаждения внешней поверхности микросхем памяти, а два – для отвода тепла от печатной платы, принимающей его как от внутренних поверхностей чипов, так и через их контакты.

Именно благодаря столь хорошо продуманной системе охлаждения модулей памяти Corsair TWIN2X2048-8888C4DF инженеры компании не побоялись увеличения напряжения на чипах до 2.4 – 2.5 В. А это, в свою очередь, позволило достичь рассматриваемым модулям частоты в 1111 МГц с таймингами 4-4-4-12, при использовании стандартных для оверклокерских DDR2 DIMM чипов производства компании Micron.

На этом особенности системы охлаждения модулей Corsair TWIN2X2048-8888C4DF не заканчиваются. Дело в том, что в одном комплекте с Dominator DIMM производитель поставляет и дополнительный кулер, носящий одноимённое название. Этот кулер закрепляется на защёлках слотов DIMM и обдувает установленные в них модули, гарантированно защищая их от перегрева.

Указанный кулер содержит три 40-миллеметровых вентилятора со скоростью вращения примерно 5000 RPM. Все кулеры направлены непосредственно на память, что позволяет получить весьма внушительный воздухоток в соответствующей зоне. К сожалению, хотя эффективность такого кулера неоспорима, производимый им шумовой фон более чем ощутим, а это несколько портит общее впечатление от такого решения.

Следует заметить, что пока что кулер поставляется исключительно вместе с Corsair TWIN2X2048-8888C4DF, но со временем производитель планирует продавать его и отдельно. Благо, он без проблем может быть установлен практически в любые системы.





Что ж, общее представление о Corsair TWIN2X2048-8888C4DF получено, пора познакомиться с продуктом поближе. Для этого мы использовали тестовую систему, основанную на базе процессора Core 2 Duo. Эта система, помимо памяти, включала в себя следующие компоненты:

  • Процессор Intel Core 2 Extreme X6800 (LGA775, 2.93GHz, 4MB L2);
  • Материнская плата ASUS P5B Deluxe (LGA775, Intel P965 Express);
  • Графическая карта: PowerColor X1900 XTX 512MB (PCI-E x16);
  • Дисковая подсистема: Maxtor MaXLine III 250GB (SATA150);
  • Операционная система: Microsoft Windows XP SP2 с DirectX 9.0c.

Мы выбрали для тестов платформу, основанную на процессоре Intel, из-за того, что подобные системы станут наиболее вероятным окружением, в котором будут использоваться отнюдь не дешёвые модули PC2-8888. Хотя, очевидно, что гораздо больший эффект от применения скоростной памяти можно будет получить в Socket AM2 системах, из-за того, что полоса пропускания магистрали процессор-память в LGA775 платформах ограничивается сверху пропускной способностью шины FSB, там они применяться будут нечасто. После выхода процессоров Core 2 Duo, CPU от AMD получили роль предложений для недорогих систем нижнего и среднего уровня. Поэтому дорогая топовая память вряд ли сможет попасть в компьютеры, основанные на процессорах AMD по экономическим соображениям. Впрочем, у такой точки зрения наверняка найдутся и противники. Например, руководствуясь какими-то, на наш взгляд, непонятными соображениями, компания Corsair предварительно тестирует свои модули серии Dominator на разгон именно в материнской плате ASUS M2N32 Deluxe, работающей с процессорами AMD.

Перед установкой Corsair TWIN2X2048-8888C4DF в тестовую систему, взглянем на модули ещё раз. Обратите внимание, что каждый из модулей снабжён наклейкой, на которой отображается артикул продукта, CM2X1024-8888C4D, отличающийся от артикула пары. То есть, каждый модуль в паре промаркирован индивидуально, а не общим part number. Помимо наименования на стикере отображена информация о частоте, объёме и таймингах модуля. Информация же о напряжении отсутствует.

SPD модулей запрограммировано следующим образом.

Corsair зашил в SPD информацию, направленную на достижение максимальной совместимости. Именно поэтому тут указаны режимы работы DDR2-533 и DDR2-800. В реальных оверклокерских системах Corsair TWIN2X2048-8888C4DF следует конфигурировать вручную, посредством BIOS Setup. Отчасти помочь в этом могут данные EPP (Enhanced Performance Profile), однако поддерживается эта технология исключительно материнскими платами, в основе которых лежит набор логики от NVIDIA. Что же касается конкретного содержимого EPP, то в нём хранится информация о единственном определённым спецификацией оверклокерском режиме с частотой 1100 МГц и таймингами 4-4-4-12 при 2T Command Rate.

На практике, при испытаниях со штатным напряжением в 2.4 В и установленным кулером, модули Corsair TWIN2X2048-8888C4DF показали приведённые ниже результаты (на графике для каждого набора таймингов показаны предельные частоты, при которых память сохраняет полную и стабильную работоспособность). Набор тестов, который мы использовали для проверки стабильности памяти, был стандартен и включал три приложения: Memtest86, S&M и Prime95.

Как видно по графику, модули Corsair TWIN2X2048-8888C4DF, как и вся остальная память на чипах Micron, могут быть отнесены к универсальным продуктам. Они могут использоваться даже при экстра-агрессивных таймингах 3-2-2-8, при которых частота DIMM может быть доведена до 600 МГц. При таймингах 3-3-3-10 рассматриваемая память легко преодолевает отметку в 800 МГц, а при штатных задержках 4-4-4-12 её работоспособность простирается до весьма впечатляющей частоты в 1150 МГц, обеспечивая некий "запас прочности" по отношению к номинальной частоте 1111 МГц. Дальнейшее же увеличение задержек к увеличению частотного потенциала модулей практически не приводит. Но даже несмотря на это Corsair TWIN2X2048-8888C4DF могут быть смело названы самыми быстрыми модулями DDR2 SDRAM на сегодняшний день. Столь же впечатляющих результатов никакая другая испытанная нами ранее память ещё не демонстрировала.





Следует заметить, что применение поставляемого в комплекте с памятью Corsair Dominator кулера на результат разгона модулей практически не влияет. Кулер является лишь гарантией благоприятного температурного режима. Так, измерения, проведённые в номинальном для памяти режиме (частота – 1111 МГц, тайминги 4-4-4-12), показывают, что без использования кулера её температура (на открытом стенде при окружающей температуре воздуха 22 градуса) достигает при полной загрузке величин порядка 50 градусов, в то время как применение кулера обеспечивает понижение температуры до 33 градусов.

Ещё один интересный факт, который был выявлен нами в процессе практических испытаний – это значительное снижение частотного потенциала рассматриваемой памяти при уменьшении напряжения питания до 2.2 В, негласного стандарта для большинства иных оверклокерских модулей памяти. Так, при таймингах 4-4-4-12 с таким напряжением питания нам удалось добиться стабильной работы модулей только лишь в режиме DDR2-1085.

OCZ DDR2 PC2-8800 Gold Edition

Хотя при анонсе своих модулей памяти Dominator компания Corsair, не стесняясь, пользовалась эпитетами "самая быстрая" и "первая в мире", продукты с аналогичной частотой уже существуют. В частности, предлагает их давний конкурент Corsair, компания OCZ. Среди оверклокерских модулей DDR2 SDRAM, которые OCZ поставляет на рынок, с начала августа есть PC2-8800 память, OCZ DDR2 PC2-8800 Gold Edition. И, надо заметить, что выпущена она была без особой помпы, так как для достижения частоты в 1.1 ГГц инженеры OCZ не стали перерабатывать свою систему охлаждения: скоростные модули памяти от OCZ используют уже привычные и хорошо зарекомендовавшие себя радиаторы XTC (Xtreme Thermal Convection).

Хочется напомнить, что радиаторы XTC гарантируют хороший теплоотвод благодаря тому, что они имеют увеличенную площадь поверхности, достигающуюся за счёт специальной "сетчатой" структуры. Кроме того, эти радиаторы изготовлены из меди, которая, по сравнению с традиционным алюминием, имеет более высокую теплопроводность. В результате, такие радиаторы оказываются способными отводить тепло и от модулей памяти с частотой 1100 МГц, гарантируя их стабильное и долговечное функционирование, что подтверждается пожизненной гарантией, которую даёт OCZ на все свои продукты.

Модули памяти OCZ DDR2 PC2-8800 Gold Edition интересны и ещё по одной причине. Дело в том, что для достижения ими рекордной частоты производитель не стал декларировать необходимость увеличения напряжения питания до 2.4 В. Рабочее напряжение этих модулей обозначается как 2.2 – 2.4 В, что, хотя и предполагает возможность работы при повышенном до 2.4 В вольтаже, вовсе не требует его использование для достижения штатного режима. Иными словами, модули OCZ DDR2 PC2-8800 Gold Edition могут работать на частоте 1.1 ГГц при напряжении 2.2 В, но производитель гарантирует и возможность их беспроблемной эксплуатации при повышенном до 2.4 В напряжении питания.

С точки зрения формальной спецификации OCZ DDR2 PC2-8800 Gold Edition представляет собой пару модулей DDR2 SDRAM объёмом по 1 Гбайту каждый, рассчитанную на работу при частоте 1100 МГц с достаточно лояльными таймингами 5-6-6-15 и напряжении от 2.2 до 2.4 В.

Как видим, продукт компании OCZ всё-таки уступает модулям Corsair TWIN2X2048-8888C4DF, но не по частоте, а по задержкам. В то время как Corsair Dominator, оборудованные инновационной системой охлаждения, покоряют частоту в 1.1 ГГц, используя тайминги 4-4-4-12, модули OCZ DDR2 PC2-8800 Gold Edition, выполненные с традиционными для этой компании XTC-радиаторами, работоспособны при аналогичной частоте (согласно спецификации) только лишь с крайне лояльными таймингами 5-6-6-15.

Что же касается внешнего вида, то "линейки" DIMM от OCZ смотрятся не так внушительно, как модули Corsair Dominator. Зато XTC-радиаторы OCZ DDR2 PC2-8800 Gold Edition, оправдывая название продукта, покрыты напылением золотого цвета, что придаёт им весьма стильный вид. По центру радиаторов присутствует рельефная буква Z – фирменный знак компании OCZ. Стикеры, наклеенные на радиаторы, содержат информацию об артикуле продуктов, их частоте и штатных таймингах.





В SPD рассматриваемых оверклокерских модулей DDR2 SDRAM прошита информация о режимах DDR2-533 и DDR2-800, чем достигается возможность запуска OCZ DDR2 PC2-8800 Gold Edition в любых системах. Правильное же конфигурирование должно выполняться посредством BIOS Setup. Причём, в отличие от модулей Corsair, рассматриваемые DIMM EPP не поддерживают.

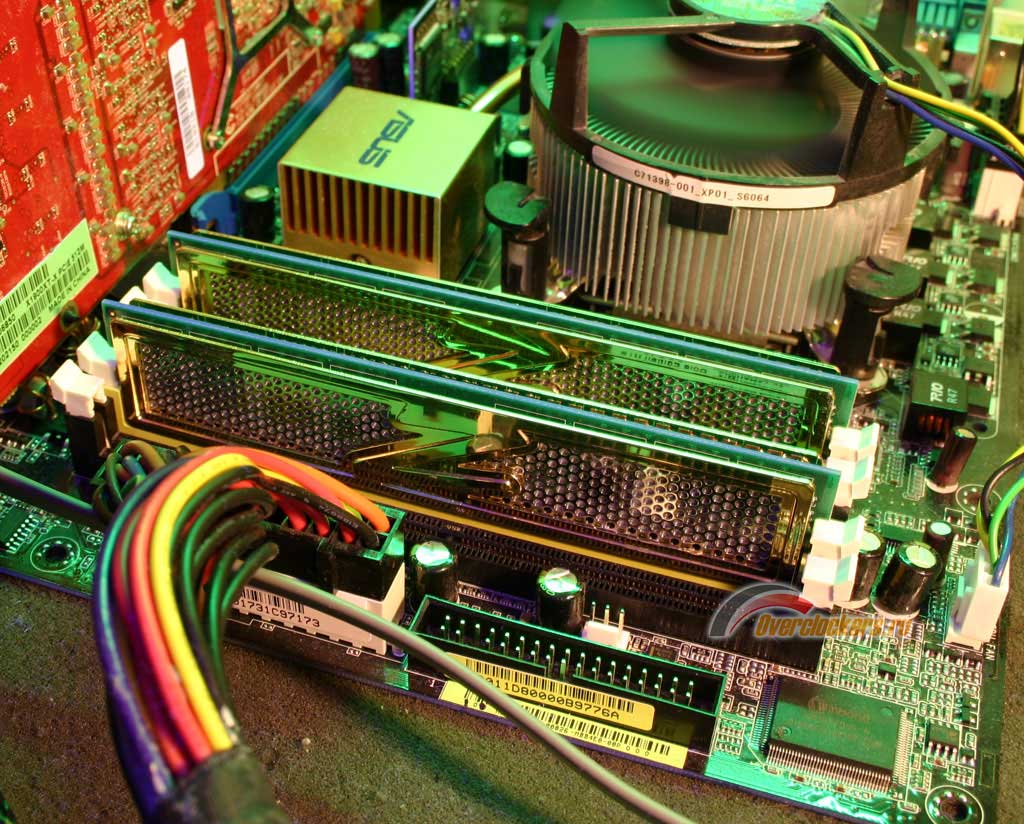

Практическое исследование свойств модулей памяти OCZ DDR2 PC2-8800 Gold Edition проводилось в той же самой тестовой системе, в которой мы изучали возможности Corsair TWIN2X2048-8888C4DF. На графике ниже приведены предельные частоты памяти, при которых она способна стабильно функционировать при различных настройках задержек. Проверка стабильности выполнялась стандартным набором из трёх утилит: Memtest86, S&M и Prime95. Напряжение питания памяти при испытаниях устанавливалось в максимально допустимое спецификацией значение, 2.4 В. Что было получено, можно видеть на графике.

В первую очередь необходимо отметить тот факт, что модули OCZ DDR2 PC2-8800 Gold Edition уступают Corsair TWIN2X2048-8888C4DF не только с точки зрения формальных характеристик. При таймингах 4-4-4-12 и ниже их частотный потенциал оказывается значительно хуже, чем у Corsair Dominator. При значениях задержек 3-3-3-10 модули OCZ DDR2 PC2-8800 Gold Edition оказываются неспособны к работе в режиме DDR2-800, а при таймингах 4-4-4-12 их максимальная частота лишь слегка превышает 1 ГГц. Впрочем, при дальнейшем послаблении таймингов возможности модулей OCZ приближаются к результатам, показанным Corsair Dominator. Так, установка задержек в 5-5-5-15 приводит к тому, что рассматриваемая память приобретает возможность работы на частотах вплоть до 1155 МГц. Иными словами, модули OCZ DDR2 PC2-8800 Gold Edition ведут себя согласно спецификации: высокие частоты покоряются им при установке таймингов в значения, близкие к наибольшим.

В заключение хочется отметить, что в отличие от рассмотренных выше модулей Corsair, память от OCZ сохраняет способность к стабильному функционированию в штатном режиме и при понижении напряжения питания до 2.2 В. Так, в этом случае, при установке задержек в 5-5-5-15, нам удалось подтвердить работоспособность OCZ DDR2 PC2-8800 Gold Edition на частотах, достигающих 1116 МГц.

Заключение

Итак, ведущим производителям модулей памяти для оверклокеров, компаниям Corsair и OCZ, в очередной раз удалось подтвердить свой технологический и инженерный потенциал. Обе эти компании раньше других игроков рынка смогли выпустить модули DDR2 SDRAM, стабильно работающие при частоте 1.1 ГГц. Впрочем, достичь такого результата производителям удалось благодаря давно известному приёму – увеличению напряжения питания. Модули памяти PC2-8800 требуют повышения напряжения питания до 2.4 В, что, теоретически, может вызвать некоторые проблемы.

Главной неприятностью следует признать увеличившееся тепловыделение, для борьбы с которым производители применили различные подходы. Инженеры Corsair предложили инновационную систему охлаждения Dual-path Heat Xchange, в то время как компания OCZ использовала для отвода тепла достаточно давно применяющиеся радиаторы XTC. Впрочем, оба варианта продемонстрировали свою адекватность поставленным целям.

Продукты от Corsair и OCZ несколько отличаются по своим характеристикам. Модули Corsair TWIN2X2048-8888C4DF ориентированы на работу при частоте 1100 МГц с таймингами 4-4-4-12, а OCZ DDR2 PC2-8800 Gold Edition способна функционировать при такой же частоте только с таймингами 5-5-5-15. И с этой точки зрения модули Corsair Dominator выглядят более привлекательно. Однако не следует забывать и о ценовом аргументе. Стоимость двухгигабайтного комплекта Corsair TWIN2X2048-8888C4DF составляет порядка $650, на фоне которой аналогичные по объёму модули OCZ DDR2 PC2-8800 Gold Edition выглядят бюджетным решением. Их цена равна всего лишь $450.

Впрочем, модули Corsair TWIN2X2048-8888C4DF вполне оправдывают свою цену. Вместе со сниженными таймингами при частоте 1.1 ГГц они обладают значительной универсальностью: в частности, им покоряется режим DDR2-800 с задержками 3-3-3-10, чем конкурирующий продукт от OCZ похвастать не в состоянии. Кроме того, комплект поставки Corsair Dominator включает и специализированный кулер для охлаждения установленных в системе DIMM.

Завершая рассказ о появившейся на рынке PC2-8800 памяти, несколько слов необходимо сказать и о том, что сфера её применения, несмотря на впечатляющие характеристики, весьма ограничена. В первую очередь надо отметить, что далеко не все материнские платы способны подавать на модули памяти напряжение в 2.4 В, необходимое для работы PC2-8800. Но это не основная проблема такой памяти. Главный же аргумент, ставящий под вопрос востребованность столь быстрой DDR2 SDRAM на рынке, состоит в том, что современные системы такую память "переварить" не в состоянии. Как было нами показано в предыдущих материалах, разогнанные системы с процессорами Core 2 Duo обеспечивают наивысшую производительность при использовании памяти в синхронном режиме с FSB. А это значит, что для того, чтобы дорогая оверклокерская DDR2-1100 SDRAM оправдывала свою стоимость, частота FSB должна быть повышена до 550 МГц. И хотя для процессоров Core 2 Duo такой разгон не кажется нереальным, особенно, если принять во внимание возможность понижения их множителя до значения 6x, современные материнские платы вряд ли способны работать при такой частоте шины, по крайней мере, до выхода новой ревизии набора логики Intel P965 Express.

Что же касается систем, в основе которых лежат процессоры Athlon 64 в Socket AM2 исполнении, то использование в их составе DDR2-1100 SDRAM, хотя и может быть вполне оправдано с точки зрения прироста производительности, но совершенно противоестественно с экономической позиции. Действительно, платформы на базе процессоров AMD сегодня могут быть отнесены лишь к предложениям нижнего и среднего уровня, использовать в которых топовую дорогую память просто нецелесообразно.
