Алюминий не сдается? Тестируем кулеры GlacialTech линейки Igloo 7300 для Socket 754/939/940

25 октября 2005, вторник 01:43

Введение

Компания GlacialTech давно известна посетителям нашего сайта. Её продукция ориентирована в основном на массовый бюджетный сектор, а выпускаемые системы охлаждения отличаются одним из лучших сочетаний цена/эффективность охлаждения. Кроме того, кулеры, известные под маркой Igloo, как для Socket T (LGA 775) так и для Socket 754/939/940, совершенствуются инженерами компании с завидным постоянством. Дорабатываются формы радиаторов, устанавливаются вентиляторы различных модификаций, в конце концов в последних моделях GlacialTech начала использовать в конструкции радиаторов тепловые трубки. Отличительной особенностью систем охлаждения компании является использование в качестве основного материала радиаторов кулеров недорогого и достаточно эффективного алюминия, зачастую в сочетании с медными вставками. В то время как другие бренды "кулеростроения" перешли к использованию меди и медных тепловых трубок, GlacialTech все еще удается продлевать жизнь алюминия в современных системах охлаждения центральных процессоров.

Сегодняшние участники тестирования – кулеры линейки Igloo 7300 для Socket 754/939/940 – не являются исключением и также представляют собой недорогие бюджетные модели, выполненные целиком из алюминия. По сути, серия кулеров 7300 является дальнейшим развитием линейки 7200, с видоизмененной формой радиатора и другим вентилятором. С ними мы вас сегодня и познакомим.

Знакомство с кулерами компании GlacialTech серии Igloo 7300

Так как все тестируемые сегодня кулеры отличаются только скоростью вращения установленного на них вентилятора, то, на мой взгляд, нет смысла описывать все три модели. Поэтому я предлагаю вашему вниманию описание самой "высокооборотистой" из них – модели GlacialTech Igloo 7300 Pro.

Кулеры поставляются в цветной коробке небольших размеров, выполненной из прочного картона, на лицевой стороне которой присутствует крупная фотография кулера, логотип компании GlacialTech и перечень поддерживаемых кулерами разъемов:

В целом коробка максимально информативна и одинакова для всех кулеров линейки 7300. На одной из боковых сторон имеется перечень всех моделей, а всего их четыре (7300 Light, 7300, 7300 Pro и 7300 TC), напротив названия просто наклеена желтая метка, соответствующая кулеру, находящемуся в коробке. Оборотная сторона упаковки представляет собой таблицу характеристик кулеров этой серии с указанием максимально допустимых процессоров для каждого из кулеров. Что интересно, для всех кулеров процессоры указаны одинаковые, хотя эффективность систем охлаждения серии Igloo 7300, как покажет сегодняшнее тестирование, отличается подчас довольно заметно. В коробке кроме кулера и пластиковой крышки на его основании ничего нет, что вполне типично для систем охлаждения ценовой категории до 15 долларов США.

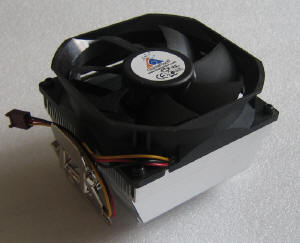

Внешне кулеры GlacialTech серии Igloo 7300 выглядят довольно просто:





Полностью алюминиевый радиатор трапецеидальной формы и закрепленный четырьмя саморезами по углам радиатора вентилятор с семью лопастями, его размер 92х92х25 мм. В центре радиатора – круглая наклейка с фирменным лейблом компании GlacialTech:

Сбоку на радиаторе каждого кулера указано название его модели:

Посмотрев на кулер со стороны крепления, можно легко обнаружить волнообразный профиль радиатора и довольно толстое алюминиевое основание:

С одной стороны, таким образом несколько увеличивается рабочая площадь основания радиатора, но при этом уменьшается площадь ребер и сложно сказать, как именно это влияет на эффективность работы кулера в целом. Кроме того, отвернув саморезы и сняв вентилятор кулера, хорошо видно, что ребра радиатора имеют переменную высоту:

Такой подход способствует снижению сопротивления ребер потоку воздуха и также должен увеличивать эффективность работы кулеров серии Igloo 7300. На двух предыдущих фото с обеих сторон кулера хорошо видно крепление классического типа, представляющее собой стальную изогнутую планку и фиксирующую защелку. Одного взгляда на кулер достаточно, чтобы понять, по какому принципу он закрепляется на процессоре.

Подошва кулера защищена прозрачной пластиковой крышкой, под которой уже есть нанесенная производителем термопаста:





Высокая эффективность предустановленной термопасты, используемой GlacialTech в своих системах охлаждения, уже не раз подтверждалась тестами кулеров компании на нашем сайте. Если же проводить сравнение с "народной" КПТ-8, то термоинтерфейс от GlacialTech, как минимум, ей не уступает по эффективности теплопередачи. Минус у такого подхода только один – использовать нанесенный термоинтерфейс можно максимум два раза.

В рассматриваемой сегодня линейке кулеров GlacialTech Igloo 7300 применены вентиляторы производства компании "Everflow":

На фото вашему вниманию представлен вентилятор модели 7300 TC и, если внимательно присмотреться, то вблизи канала проводов питания/мониторинга оборотов можно обнаружить термодатчик, который должен варьировать обороты вентилятора в зависимости от температуры центрального процессора. Размещение термодатчика на вентиляторе – идея нелепая и, не побоюсь этого слова, бесполезная. Почему? Поговорим об этом в разделе тестирования кулеров, хотя уверен, что многие из вас уже догадались, о чем идет речь. Остается добавить, что вентиляторы основаны на подшипниках качения (Ball Bearing), питаются от соответствующего 12-вольтового разъема материнской платы и произведены в Китае.

Судя по всему, рассказывать о кулерах в данном разделе больше нечего, поэтому перед тестированием посмотрим на их технические характеристики.

Технические характеристики кулеров

Технические характеристики кулеров GlacialTech серии Igloo 7300 я предлагаю вашему вниманию в одной сводной таблице:

Технические характеристики кулеров GlacialTech Igloo 7300 Light* GlacialTech Igloo 7300 GlacialTech Igloo 7300 Pro GlacialTech Igloo 7300 TC
Размеры кулера (вентилятора), мм. 88 x 87 x 68 (92 x 92 x 25)
Номинальное напряжение, V. 12
Материал радиатора алюминий
Скорость вращения вентилятора, RPM ~1900 (±10%) ~ 2400 (±10%) ~ 3000 (±10%) ~1500-3000 (±10%)
Воздушный поток, CFM 37.23 47.03 60.75 29.39 (at 1500RPM)
60.75 (at 3000RPM)
Уровень шума, dBA 21 27 35 18.0 (at 1500RPM)
35.0 (at 3000RPM)
Количество и тип подшипников вентилятора 1, качения (Ball Bearing)
Полная масса, гр. 422 427
Возможность установки на CPU разъемы: Socket 754/939/940
Максимально допустимый процессор AMD
  • Sempron
    • Socket 754 (3400+, 2.0 GHz)
  • Athlon 64
    • Socket 754 (3700+, 2.4 GHz)
    • Socket 939 (4000+, 2.4 GHz)
  • Athlon 64 FX
    • Socket 939 (FX-53, 2.4 GHz)
    • Socket 940 (FX-53, 2.4 GHz)
  • Athlon 64 X2 Dual-Core
    • Socket 939 (4200+, 2.2 GHz)
  • Opteron
    • Socket 939 (150, 2.4 GHz)
    • Socket 940 (150, 2.4 GHz; 254, 2.8 GHz; 854, 2.8 GHz)
  • Dual-Core Opteron
    • Socket 940 (275, 2.2 GHz; 875, 2.2 GHz)
Дополнительно: высокоэффективная термопаста на основании кулера (High Efficiency Thermal Compound)
Примерная стоимость, долл. США** 10 11 12 13.5
* – не принимает участия в тестировании;
** – на момент публикации статьи по данным price.ru.

Как видно из таблицы, кулеры отличаются только скоростью вращения вентилятора, воздушным потоком и уровнем шума. Кроме того, модель Igloo 7300 TC на целых 5 грамм тяжелее (по всей видимости из-за термодатчика :)).





Конфигурация тестового стенда и методика тестирования

Все тесты проводились на закрытом стенде следующей конфигурации:

  • Материнская плата: ASUS A8N-SLI rev.1.02 (nForce 4 SLI), Socket 939, BIOS v.1012;
  • Процессор: AMD Athlon 64 3000+ 1800 MHz, 512 Kb, Cool & Quiet Disable, (Venice, E3).
  • Оперативная память: 2 х 512 Mb PC3200 Corsair TWINXP1024-3200C2;
  • Видеокарта: PCI-Express x16 Sapphire Radeon X800 GTO2 256 Mb GDDR-3, 398/986 MHz;
    • Система охлаждения видеокарты: Zalman VF700-Cu, 5 V, 1350 RPM, 18.5 dBA
    ;
  • Дисковая подсистема: SATA 200 Gb Seagate Barracuda 7200.8 (3200826AS) 7200 RPM, 8 Mb;
  • Привод: DVD±R/RW & CD-RW TSST SD-R5372;
  • Корпус: ATX ASUS ASCOT 6AR2-B Black&Silver + блок питания 420 W (Thermaltake W0009) + два корпусных 120-мм вентилятора Sharkoon Luminous Blue LED (~1000 RPM, 21 dBA).
Тестирование было проведено в операционной системе Windows XP Professional Edition Service Pack 2, с использованием системных драйверов NVIDIA nForce версии 6.66, библиотек DirectX 9.0с и драйверов видеокарты Catalyst 5.10.

Для увеличения тепловыделения AMD Athlon 64 3000+ (1800 MHz) при напряжении 1.55 V был разогнан до 2700 MHz, а оперативная память Corsair при разгоне функционировала на частоте 196(392) MHz с таймингами 2-2-2-8_1Т при напряжении 2.7 V:

Да, такого процессора в списке поддерживаемых кулерами вы не обнаружите, однако если уж недорогие алюминиевые кулеры справятся с его охлаждением, то за судьбу процессоров, работающих на частоте в 2.4 GHz и ниже, вы можете быть спокойны. Заметьте, что в таблице присутствует AMD Opteron 854, 2.8 GHz (Socket 940), и я не берусь утверждать точно, каково его тепловыделение в сравнении с тестовым экземпляром, но по техническим характеристикам уровень TDP находится у отметки в 95 Вт, что не так уж и мало для процессоров AMD. Кроме того, в таблице указан еще и Dual-Core Opteron 275, 2.2 GHz, а его тепловыделение еще выше (около 110 Вт).

Разогрев процессора и мониторинг температурных показателей, а также скорости вращения вентиляторов осуществлялся с помощью программы S&M версии 1.7.3 в 15-минутном режиме прогрева FPU-тестом "норма" при 100% загрузке (за исключением одного случая, оговоренного ниже отдельно):

Кроме того, учитывая, что S&M производит на процессор очень высокую нагрузку, нетипичную для абсолютного большинства программных приложений (я бы даже сказал – единственную в своем роде), тесты прогрева процессора были выполнены с помощью достаточно популярного в оверклокерских кругах бенчмарка Super PI при расчете числа Пи до 32 М знаков, который на указанной конфигурации в среднем занимает 26-27 минут.

В качестве термоинтерфейса при тестировании всех кулеров была использована стандартная термопаста GlacialTech, нанесенная на основание кулеров линейки Igloo 7300. Дело в том, что после снятия кулеров на теплораспределителе процессора остается тонкий и равномерный слой термопасты (на основании кулера при этом практически ничего нет), поэтому необходимо только его немного подправить и можно устанавливать другой кулер, правда только один раз. Комнатная температура во время тестирования находилась у отметки в 22 градуса Цельсия, и принята за начальную точку отсчета на диаграммах. Посмотрим на результаты тестов.

Эффективность работы кулеров и субъективная оценка шума





Рассмотрим эффективность работы кулеров поочередно.

GlacialTech Igloo 7300:

Температура процессора достаточно быстро растет, и где-то на 13-14 минуте прогрева процессора S&M достигает своего максимума в 61 градус Цельсия. Пусть вас не смущает этот короткий участок пиковой температуры, так как дальнейшего роста не наблюдается даже при часовом прогреве процессора (проверено отдельно). Температура процессора в режиме простоя находится у отметки в 35 градусов. При снятии нагрузки наблюдаем резкое снижение температуры CPU. 61 градус для 2.7 GHz AMD Athlon 64 под S&M - много ли это? На мой взгляд – да, температура высоковата. А если поставить вопрос несколько по-иному дополнив фразой "... для алюминиевого кулера стоимостью 11 долларов США?". Ответ очевиден – отлично! Я намеренно пока не затрагиваю вопрос шумности кулера, так как скажу об этом отдельно немного позже. Дополню, что Super PI удалось прогреть процессор под Igloo 7300 только до 51 градуса Цельсия.

GlacialTech Igloo 7300 Pro:

Высокооборотистый Igloo 7300 Pro выигрывает у своего близнеца три градуса в пике нагрузки и один градус в режиме простоя процессора. Дополнительные 600 RPM делают свое дело не столь эффективно, как это можно было бы предположить. При расчете 32 M в Super PI температура поднялась только до 50 градусов.

GlacialTech Igloo 7300 TC:

В силу специфики работы вентилятора данного кулера тестирование на нем проводилось продолжительностью не 15 минут, а 1 час:

Самый спорный, на мой взгляд, кулер сегодняшнего тестирования. Посмотрите: температура процессора довольно быстро выросла до 64 градусов. Но не это главный недостаток Igloo 7300 TC, так как при росте температуры вентилятор кулера, который должен максимально быстро реагировать на ее изменение, делает это очень вяло. Медленно скорость вращения вентилятора растет с ~1400 RPM только лишь до 2150 RPM и это в течение всего часа тестов. Вот вам наглядное представление бесполезности расположения термодатчика вентилятора. Корпус хорошо продувается двумя 120-мм вентиляторами и термодатчик, расположенный в верхней части кулера непосредственно на вентиляторе, находится в благоприятной зоне да еще плюс ко всему и охлаждается потоком воздуха от собственного вентилятора. Компания Titan, например, использует с своих кулерах термодатчик в основании кулера, соединенный проводом с вентилятором, что приводит к более быстрой реакции на изменение температуры процессора и, как следствие, росту эффективности кулера в целом. А вот GlacialTech от практики установки термодатчика на вентиляторе в своих моделях кулеров все ни как не откажется.

Попробуем создать чуть более благоприятные для термодатчика вентилятора условия, отключив корпусные кулеры, и посмотрим, к чему это приведет:

Да, вентилятор кулера в этот раз раскрутился до ~2750 RPM, но выиграли ли мы при этом в эффективности охлаждения процессора? Ответ очевиден – нет. Отключение корпусных вентиляторов привело к росту температуры в системном блоке в целом и пагубно сказалось на температуре CPU. В результате получились 66 градусов в пике нагрузки и 38 в режиме простоя. "Хотели как лучше, а получилось как всегда" :).

Посмотрим на результаты тестирования на сводной диаграмме, на которой кроме данных кулеров GlacialTech Igloo 7300/Pro/ТС представлен боксовый кулер от процессоров AMD Athlon 64 и, вне конкурса, один из лучших представителей систем воздушного охлаждения – Thermaltake Big Typhoon:

* – частоты вращения вентиляторов указаны не по техническим характеристикам, а по среднему значению RPM из показаний S&M.

Стандартный алюминиевый кулер, поставляемый с коробочными процессорами AMD Athlon 64, уступил Igloo 7300 и 7300 Pro, но обошел "беззубо" сопротивляющийся Igloo 7300 TC. Учитывая, что процессоры AMD Athlon 64, поставляемые в коробочном исполнении стоят на 25 а то и все 30 долларов США дороже своих OEM собратьев, приобретение кулеров Igloo 7300/7300 Pro выглядит довольно привлекательной покупкой, как со стороны экономии средств, так и эффективности охлаждения. Ну а Thermaltake Big Typhoon стоит в 4 раза дороже, поэтому говорить здесь о каком-либо сравнении смысла нет и результаты его тестирования приведены только для справки. В завершение статьи остается дополнить субъективными ощущениями по поводу издаваемого кулерами шума.

Самый громкий из протестированных систем охлаждения – стандартный кулер от AMD Athlon 64. Постепенно повышая обороты вентилятора до ~4800 RPM он начинает издавать довольно неприятный человеческому слуху шум, выносить который продолжительное время не представляется возможным. Модель GlacialTech Igloo 7300, работая на 2400 RPM, тоже слышна в тихом корпусе системного блока. Но нельзя сказать, что шум невыносим, а охарактеризовать его можно все же как умеренный. В то же время, уровень шума модели Igloo 7300 Pro оставляет желать лучшего. Он хоть и тише боксового кулера, но для постоянного применения в домашнем компьютере все же высоковат и не подходит. Неудачник Igloo 7300 TC смог порадовать своей тишиной работы на ~1500 RPM. Слышно его становится только когда вентилятор кулера перешагивает планку в 2000-2100 RPM. Ну а на максимально достигнутых при тестировании ~2750 RPM звук работы вентилятора кулера вполне сопоставим с Igloo 7300 Pro.

Заключение

По результатам сегодняшнего тестирования можно сказать, что ответ на вопрос, поставленный в заглавии сегодняшней статьи, получен. Да, "алюминий не сдается!" и дешевые бюджетные кулеры GlacialTech серии 7300 справляются с охлаждением высокочастотных моделей процессоров компании AMD. Широкий спектр выпускаемых компанией кулеров для Socket 754/939/940 позволяет пользователю выбрать модель "под себя", определив баланс между эффективностью охлаждения и шумностью. Ну а стоимость кулеров не заставит задуматься об их приобретении. Только покупку модели Igloo 7300 TC, я считаю пустой тратой денег, так как она не работает таким образом, как должна.

Что же касается оверклокеров, то для них проверенные сегодня модели представляют довольно слабый интерес.

Сергей Лепилов aka Jordan
