Обзор линейки материнских плат компании MSI для платформы AMD (Socket 754, 939)

18 сентября 2005, воскресенье 00:18

Статья опубликована в рамках конкурса по тестированию продуктов MSI.


Ultra High-End

Самый топовый чипсет nVidia nForce4 SLI является основой для материнских плат, представленных в данной категории. Богатая функциональность и самая лучшая производительность – вот что выделяет материнские платы этой ценовой категории. Чипсет nVidia nForce4 SLI обеспечивает поддержку двуядерных процессоров AMD, поддержку дисковой системы SATA-II с возможностью объединять жёсткие диски в массивы RAID и, конечно же, технологию SLI, позволяющую объединить две видеокарты nVidia для получения максимального быстродействия в игровых приложениях.

K8N Diamond

Процессорный разъём Socket 939
Чипсет nVidia nForce4 SLI
Частота FSB, МГц 1000
Кол-во гнёзд, макс. объём и тип памяти 4xDDR 266/333/400 до 4-x Гб Dual Channel
Слоты расширения 2xPCI Express x16, 1xPCI Express x1, 3xPCI
Интерфейс ATA, SATA, RAID 2xUDMA 133/100/66 RAID 0, 1, 0+1,
4xSATA-II RAID 0, 1, 0+1, 2xSATA-II Raid 0, 1, 5, 10
Сетевой контроллер 1xGigabit Ethernet 1000/100/10 nForce4 SLI
1xGigabit Ethernet 1000/100/10 Marvell 88E8053
1xWLAN+Bluetooth PCI Card 802.11g(опция)
Звуковой контроллер Creative Sound Blaster Live! 24-bit, 8 каналов
Разъёмы на задней панели 2xPS/2, 1xLPT, 1xCOM, 4xUSB 2.0, 2xLAN, Audio, 1xFireWire (IEEE1394), Coaxial&Optical S/PDIF-Out
Дополнительные разъёмы 6xUSB 2.0, 2xFireWire (IEEE1394)
Форм-фактор ATX

Описание и(или) тестирование данной модели:

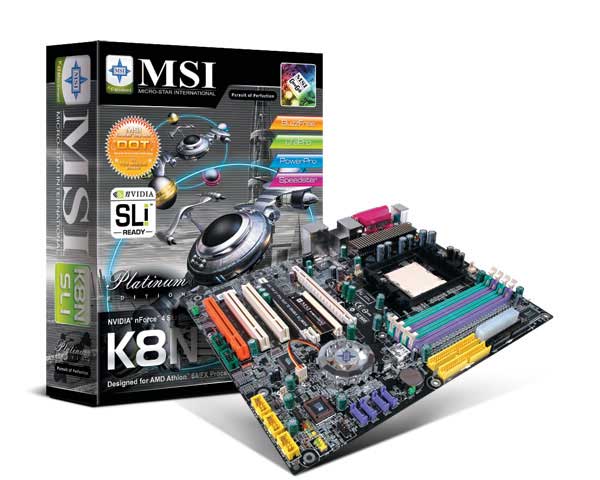

K8N SLI Platinum

Процессорный разъём Socket 939
Чипсет nVidia nForce4 SLI
Частота FSB, МГц 1000
Кол-во гнёзд, макс. объём и тип памяти 4xDDR 266/333/400 до 4-x Гб Dual Channel
Слоты расширения 2xPCI Express x16, 1xPCI Express x1, 3xPCI
Интерфейс ATA, SATA, RAID 2xUDMA 133/100/66
4xSATA-II RAID 0, 1, 0+1
Сетевой контроллер 1xGigabit Ethernet 1000/100/10 nForce4 SLI
Звуковой контроллер Creative Sound Blaster Live! 24-bit, 8 каналов
Разъёмы на задней панели 2xPS/2, 1xLPT, 1xCOM, 4xUSB 2.0, 1xLAN, Audio,
Дополнительные разъёмы 6xUSB 2.0,
Форм-фактор ATX

Описание и(или) тестирование данной модели:

Выводы: Две материнские платы из данной категории позволяют собрать компьютер, отвечающий самым взыскательным требованиям пользователей. Новейшие технологии, включая технологию SLI для видеокарт от компании nVidia, позволяют пользователю с оптимизмом смотреть в будущее.





High-End

В данной категории представлены материнские платы с процессорным разъёмом Socket 939, основанные на чипсетах компании nVidia. С приближающимся падением цен на чипсеты серии nForce4 именно данные материнские платы будут отвечать требованию – цена/производительность. Немного усечённые возможности (по сравнению с nForce4 SLI) и отсутствие второго графического слота PCI Express вряд ли остановят конечного пользователя в приобретении материнских плат из данной категории.

K8N Neo4 Platinum

Процессорный разъём Socket 939
Чипсет nVidia nForce4 Ultra
Частота FSB, МГц 1000
Кол-во гнёзд, макс. объём и тип памяти 4xDDR 266/333/400 до 4-x Гб Dual Channel
Слоты расширения 1xPCI Express x16, 1xPCI Express x4, 1xPCI Express x1, 4xPCI
Интерфейс ATA, SATA, RAID 2xUDMA 133/100/66
4xSATA-II RAID 0, 1, 0+1, 4xSATA RAID 0, 1, 5, 10
Сетевой контроллер 1xGigabit Ethernet 1000/100/10 Marvell 88E1111 PHY
1xGigabit Ethernet 1000/100/10 Marvell 88E8053 PHY
Звуковой контроллер Realtek ALC850, 8 каналов
Разъёмы на задней панели 2xPS/2, 1xLPT, 1xCOM, 4xUSB 2.0, 2xLAN, Audio, Coaxial&Optical S/PDIF-Out, 1xFireWire (IEEE1394)
Дополнительные разъёмы 6xUSB 2.0, 1xFireWire (IEEE1394)
Форм-фактор ATX

Описание и(или) тестирование данной модели:

K8N Neo4-FI

Процессорный разъём Socket 939
Чипсет nVidia nForce4 Ultra
Частота FSB, МГц 1000
Кол-во гнёзд, макс. объём и тип памяти 4xDDR 266/333/400 до 4-x Гб Dual Channel
Слоты расширения 1xPCI Express x16, 1xPCI Express x4, 1xPCI Express x1, 4xPCI
Интерфейс ATA, SATA, RAID 2xUDMA 133/100/66
4xSATA-II RAID 0, 1, 0+1
Сетевой контроллер 1xGigabit Ethernet 1000/100/10 Marvell 88E1111 PHY
Звуковой контроллер Realtek ALC850, 8 каналов
Разъёмы на задней панели 2xPS/2, 1xLPT, 1xCOM, 4xUSB 2.0, 1xLAN, Audio, Coaxial&Optical S/PDIF-Out
Дополнительные разъёмы 6xUSB 2.0
Форм-фактор ATX

K8N Neo4-F

Процессорный разъём Socket 939
Чипсет nVidia nForce4
Частота FSB, МГц 1000
Кол-во гнёзд, макс. объём и тип памяти 4xDDR 266/333/400 до 4-x Гб Dual Channel
Слоты расширения 1xPCI Express x16, 1xPCI Express x4, 1xPCI Express x1, 4xPCI
Интерфейс ATA, SATA, RAID 2xUDMA 133/100/66
4xSATA RAID 0, 1, 0+1
Сетевой контроллер 1xGigabit Ethernet 1000/100/10 Marvell 88E1111 PHY
Звуковой контроллер Realtek ALC850, 8 каналов
Разъёмы на задней панели 2xPS/2, 1xLPT, 1xCOM, 4xUSB 2.0, 1xLAN, Audio, Coaxial&Optical S/PDIF-Out
Дополнительные разъёмы 6xUSB 2.0
Форм-фактор ATX

K8N Neo2 Platinum

Процессорный разъём Socket 939
Чипсет nVidia nForce3 Ultra
Частота FSB, МГц 1000
Кол-во гнёзд, макс. объём и тип памяти 4xDDR 266/333/400 до 4-x Гб Dual Channel
Слоты расширения 1xAGP, 5xPCI
Интерфейс ATA, SATA, RAID 2xUDMA 133/100/66
4xSATA RAID 0, 1, 0+1
Сетевой контроллер 1xGigabit Ethernet 1000/100/10 Marvell 88E1111 PHY
1xGigabit Ethernet 1000/100/10 Realtek 8110S
Звуковой контроллер Realtek ALC850, 8 каналов
Разъёмы на задней панели 2xPS/2, 1xLPT, 1xCOM, 4xUSB 2.0, 2xLAN, Audio, Coaxial&Optical S/PDIF-Out, 1xFireWire (IEEE1394)
Дополнительные разъёмы 4xUSB 2.0, 2xFireWire (IEEE1394)
Форм-фактор ATX

Описание и(или) тестирование данной модели:

Выводы: Ни для кого не является секретом, что для построения современного компьютера для платформы AMD компания nVidia предлагает достаточно функциональные и производительные чипсеты. Пользователю остаётся только выбрать соответствующую материнскую плату, отвечающую его запросам.

Middle-End





Самая насыщенная категория. Чипсеты трёх производителей: ATI, nVidia и VIA представляют основу материнских плат в данной категории. Как следствие большой выбор материнских плат для конечного пользователя, отвечающих его требованиям.

K8N Neo2-F

Процессорный разъём Socket 939
Чипсет nVidia nForce3 Ultra
Частота FSB, МГц 1000
Кол-во гнёзд, макс. объём и тип памяти 4xDDR 266/333/400 до 4-x Гб Dual Channel
Слоты расширения 1xAGP, 5xPCI
Интерфейс ATA, SATA, RAID 2xUDMA 133/100/66, 4xSATA RAID 0, 1, 0+1
Сетевой контроллер 1xGigabit Ethernet 1000/100/10 Marvell 88E1111 PHY
Звуковой контроллер Realtek ALC850, 8 каналов
Разъёмы на задней панели 2xPS/2, 1xLPT, 1xCOM, 4xUSB 2.0, 1xLAN, Audio
Дополнительные разъёмы 4xUSB 2.0
Форм-фактор ATX

Описание и(или) тестирование данной модели:

K8N Neo2-FX

Процессорный разъём Socket 939
Чипсет nVidia nForce3 250G
Частота FSB, МГц 800
Кол-во гнёзд, макс. объём и тип памяти 4xDDR 266/333/400 до 4-x Гб Dual Channel
Слоты расширения 1xAGP, 5xPCI
Интерфейс ATA, SATA, RAID 2xUDMA 133/100/66, 4xSATA RAID 0, 1, 0+1
Сетевой контроллер 1xGigabit Ethernet 1000/100/10 Marvell 88E1111 PHY
Звуковой контроллер Realtek ALC850, 8 каналов
Разъёмы на задней панели 2xPS/2, 1xLPT, 1xCOM, 4xUSB 2.0, 1xLAN, Audio, Coaxial&Optical S/PDIF-Out
Дополнительные разъёмы 4xUSB 2.0
Форм-фактор ATX

K8T Neo2-F(IR)

Процессорный разъём Socket 939
Чипсет VIA K8T800 Pro
Южный мост VIA VT8237
Частота FSB, МГц 1000
Кол-во гнёзд, макс. объём и тип памяти 4xDDR 266/333/400 до 4-x Гб Dual Channel
Слоты расширения 1xAGP, 5xPCI
Интерфейс ATA, SATA, RAID 2xUDMA 133/100/66, 2xSATA RAID 0, 1, 1xUDMA 133/100/66 RAID 0, 1 - FIR (опция), 2xSATA RAID 0, 1 - FIR (опция)
Сетевой контроллер 1xGigabit Ethernet 1000/100/10 Realtek 8110S
Звуковой контроллер Realtek ALC850, 8 каналов
Разъёмы на задней панели 2xPS/2, 1xLPT, 1xCOM, 4xUSB 2.0, 1xLAN, Audio, 1xFireWire (IEEE1394) –FIR (опция)
Дополнительные разъёмы 6xUSB 2.0, 2xFireWire (IEEE1394) - FIR (опция)
Форм-фактор ATX

Описание и(или) тестирование данной модели:

K8N Neo Platinum

Процессорный разъём Socket 754
Чипсет nVidia nForce3 250Gb
Частота FSB, МГц 800
Кол-во гнёзд, макс. объём и тип памяти 3xDDR 266/333/400 до 2-x Гб (DDR400) до 3-х Гб (DDR333)
Слоты расширения 1xAGP, 5xPCI
Интерфейс ATA, SATA, RAID 2xUDMA 133/100/66, 4xSATA RAID 0, 1
Сетевой контроллер 1xGigabit Ethernet 1000/100/10 nForce3 NV
Звуковой контроллер Realtek ALC850, 8 каналов
Разъёмы на задней панели 2xPS/2, 1xLPT, 1xCOM, 4xUSB 2.0, 1xLAN, 1xFireWire (IEEE1394),Audio
Дополнительные разъёмы 4xUSB 2.0, 2xFireWire (IEEE1394)
Форм-фактор ATX

Описание и(или) тестирование данной модели:

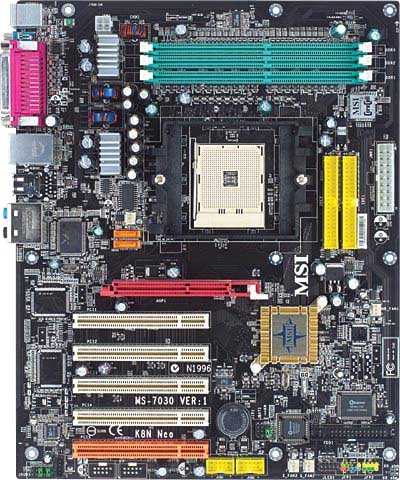

K8N Neo

Процессорный разъём Socket 754
Чипсет nVidia nForce3 250Gb
Частота FSB, МГц 800
Кол-во гнёзд, макс. объём и тип памяти 3xDDR 266/333/400 до 2-x Гб (DDR400) до 3-х Гб (DDR333)
Слоты расширения 1xAGP, 5xPCI
Интерфейс ATA, SATA, RAID 2xUDMA 133/100/66, 2xSATA RAID 0, 1
Сетевой контроллер 1xGigabit Ethernet 1000/100/10 nForce3 NV
Звуковой контроллер Realtek ALC850, 8 каналов
Разъёмы на задней панели 2xPS/2, 1xLPT, 1xCOM, 4xUSB 2.0, 1xLAN, Audio,
Дополнительные разъёмы 4xUSB 2.0
Форм-фактор ATX

K8N Neo3

Процессорный разъём Socket 754
Чипсет nVidia nForce4-4X
Частота FSB, МГц 800
Кол-во гнёзд, макс. объём и тип памяти 2xDDR 333/400 до 2-x Гб
Слоты расширения 1xPCI Express x16, 1xAGR, 1xPCI Express x1, 3xPCI
Интерфейс ATA, SATA, RAID 2xUDMA 133/100/66, 4xSATA RAID 0, 1
Сетевой контроллер 1xGigabit Ethernet 1000/100/10 Marvell 88E1111 (опция), 1xFast Ethernet 100/10 Realtek 8201 CL (опция)
Звуковой контроллер Realtek ALC655, 6 каналов
Разъёмы на задней панели 2xPS/2, 1xLPT, 1xCOM, 4xUSB 2.0, 1xLAN, Audio,
Дополнительные разъёмы 6xUSB 2.0,
Форм-фактор ATX





K8NM-FI(IL)SR

Процессорный разъём Socket 754
Чипсет nVidia nForce3 250 MCP
Частота FSB, МГц 800
Кол-во гнёзд, макс. объём и тип памяти 2xDDR 266/333/400 до 2-x Гб
Слоты расширения 1xAGP, 3xPCI
Интерфейс ATA, SATA, RAID 2xUDMA 133/100/66, 2xSATA RAID 0, 1, 0+1
Сетевой контроллер 1xGigabit Ethernet 1000/100/10 Realtek 8110S (FISR) (опция)
  1xFast Ethernet 100/10 Realtek 8201 CL (IlSR) (опция)
Звуковой контроллер Realtek ALC655, 6 каналов
Разъёмы на задней панели 2xPS/2, 1xLPT, 1xCOM, 4xUSB 2.0, 1xFireWire (IEEE1394), 1xLAN, Audio,
Дополнительные разъёмы 4xUSB 2.0, 1xFireWire (IEEE1394)
Форм-фактор mATX

RX480M2

Процессорный разъём Socket 939
Чипсет ATI Radeon XPRESS 200P
Южный мост ATI SB400
Частота FSB, МГц 1000
Кол-во гнёзд, макс. объём и тип памяти 4xDDR 333/400 до 4-x Гб Dual Channel
Слоты расширения 1xPCI Express, 3xPCI
Интерфейс ATA, SATA, RAID 2xUDMA 133/100/66, 4xSATA RAID 0, 1, 0+1
Сетевой контроллер 1xFast Ethernet 100/10 Realtek 8100C
Звуковой контроллер Realtek ALC658, 6 каналов
Разъёмы на задней панели 2xPS/2, Coaxial&Optical S/PDIF-Out, 1xLPT, 1xCOM, 4xUSB 2.0, 1xFireWire (IEEE1394), 1xLAN, Audio
Дополнительные разъёмы 4xUSB 2.0, 1xFireWire (IEEE1394)
Форм-фактор mATX

RS480M2

Процессорный разъём Socket 939
Чипсет ATI Radeon XPRESS 200
Южный мост ATI SB400
Частота FSB, МГц 1000
Кол-во гнёзд, макс. объём и тип памяти 4xDDR 333/400 до 4-x Гб Dual Channel
Слоты расширения 1xPCI Express, 3xPCI
Интерфейс ATA, SATA, RAID 2xUDMA 133/100/66, 4xSATA RAID 0, 1, 0+1
Видеоконтроллер Radeon X300
Сетевой контроллер 1xFast Ethernet 100/10 Realtek 8100C
Звуковой контроллер Realtek ALC658, 6 каналов
Разъёмы на задней панели 2xPS/2, Coaxial&Optical S/PDIF-Out, 1xVGA, 1xLPT, 1xCOM, 4xUSB 2.0, 1xFireWire (IEEE1394), 1xLAN, Audio
Дополнительные разъёмы 4xUSB 2.0, 1xFireWire (IEEE1394)
Форм-фактор mATX

Выводы: Пользователь, умеющий экономить, но только не на производительности системы, наверняка выберет в качестве основы для своего будущего компьютера материнскую плату из данной категории. Стоит обратить внимание на материнскую плату RS480M2 с интегрированным графическим контроллером ATI Radeon X300, поддерживающим DirectX 9.0. Конечно, поиграть с комфортом в современные игры не получится, но в качестве временной замены полнофункциональной видеокарте подойдет. Также стоить обратить внимание на платы K8N Neo2-F, K8T Neo2-F(IR) и RX480M2, обеспечивающие поддержку двуядерных процессоров компании AMD.

Low-End

Некогда ведущий производитель чипсетов для платформы AMD – компания VIA – сегодня не может противостоять натиску компании NVidia в изготовлении функциональных микросхем и поэтому сдаёт свои позиции. Как следствие в нижней ценовой категории представлены материнские платы, основанные на чипсетах компании VIA: K8T800 и K8M800, всё различие между которыми заключается в использовании последним интегрированного графического контроллера начального уровня, не отвечающего современным требованиям, предъявляемым к графической подсистеме.

K8T Neo

Процессорный разъём Socket 754
Чипсет VIA K8T800
Южный мост VIA VT8237
Частота FSB, МГц 800
Кол-во гнёзд, макс. объём и тип памяти 3xDDR 266/333/400 до 2-x Гб
Слоты расширения 1xAGP, 5xPCI
Интерфейс ATA, SATA, RAID 2xUDMA 133/100/66, 2xSATA RAID 0, 1,
1xUDMA 133/100/66 RAID 0, 1, 0+1,
2xSATA RAID 0, 1, 0+1
Сетевой контроллер 1xGigabit Ethernet 1000/100/10 Realtek 8110S
Звуковой контроллер Realtek ALC655, 6 каналов
Разъёмы на задней панели 2xPS/2, 1xLPT, 1xCOM, 4xUSB 2.0, 1xFireWire (IEEE1394), 1xLAN, Audio,
Дополнительные разъёмы 4xUSB 2.0, 1xFireWire (IEEE1394)
Форм-фактор ATX

K8T Neo-V

Процессорный разъём Socket 754
Чипсет VIA K8T800
Южный мост VIA VT8237
Частота FSB, МГц 800
Кол-во гнёзд, макс. объём и тип памяти 2xDDR 266/333/400 до 2-x Гб
Слоты расширения 1xAGP, 5xPCI
Интерфейс ATA, SATA, RAID 2xUDMA 133/100/66, 2xSATA RAID 0, 1
Сетевой контроллер 1xFast Ethernet 1000/100/10 Realtek 8201CL PHY
Звуковой контроллер Realtek ALC655, 6 каналов
Разъёмы на задней панели 2xPS/2, 1xLPT, 1xCOM, 4xUSB 2.0, 1xLAN, Audio,
Дополнительные разъёмы 4xUSB 2.0
Форм-фактор ATX

K8M Neo-V

Процессорный разъём Socket 754
Чипсет VIA K8M800
Южный мост VIA VT8237
Частота FSB, МГц 800
Кол-во гнёзд, макс. объём и тип памяти 2xDDR 266/333/400 до 2-x Гб
Слоты расширения 1xAGP, 5xPCI
Интерфейс ATA, SATA, RAID 2xUDMA 133/100/66, 2xSATA RAID 0, 1
Видеоконтроллер S3 UniChrome
Сетевой контроллер 1xFast Ethernet 1000/100/10 Realtek 8201CL PHY
Звуковой контроллер Realtek ALC655, 6 каналов
Разъёмы на задней панели 2xPS/2, 1xLPT, 1xVGA,1xCOM, 4xUSB 2.0, 1xLAN, Audio,
Дополнительные разъёмы 4xUSB 2.0
Форм-фактор ATX

K8TM-ILSR

Процессорный разъём Socket 754
Чипсет VIA K8T800
Южный мост VIA VT8237
Частота FSB, МГц 800
Кол-во гнёзд, макс. объём и тип памяти 2xDDR 266/333/400 до 2-x Гб
Слоты расширения 1xAGP, 3xPCI, 1xCNR
Интерфейс ATA, SATA, RAID 2xUDMA 133/100/66, 2xSATA
Сетевой контроллер 1xFast Ethernet 100/10 VIA6103 PHY
Звуковой контроллер Realtek ALC655, 6 каналов
Разъёмы на задней панели 2xPS/2, Coaxial&Optical S/PDIF-Out, 1xLPT, 1xCOM, 4xUSB 2.0, 1xFireWire (IEEE1394), 1xLAN, Audio
Дополнительные разъёмы 4xUSB 2.0, 1xFireWire (IEEE1394)
Форм-фактор mATX





K8MM-(I)LSR

Процессорный разъём Socket 754
Чипсет VIA K8M800
Южный мост VIA VT8237
Частота FSB, МГц 800
Кол-во гнёзд, макс. объём и тип памяти 2xDDR 266/333/400 до 2-x Гб
Слоты расширения 1xAGP, 3xPCI, 1xCNR
Интерфейс ATA, SATA, RAID 2xUDMA 133/100/66, 2xSATA
Видеоконтроллер S3 UniChrome
Сетевой контроллер 1xFast Ethernet 100/10 VIA6103 PHY
Звуковой контроллер Realtek ALC655, 6 каналов
Разъёмы на задней панели 2xPS/2, Coaxial&Optical S/PDIF-Out, 1xVGA, 1xLPT, 1xCOM, 4xUSB 2.0, 1xFireWire (IEEE1394), 1xLAN, Audio,
Дополнительные разъёмы 4xUSB 2.0, 1xFireWire (IEEE1394)
Форм-фактор mATX

K8MM-V

Процессорный разъём Socket 754
Чипсет VIA K8M800
Южный мост VIA VT8237R
Частота FSB, МГц 800
Кол-во гнёзд, макс. объём и тип памяти 2xDDR 266/333/400 до 2-x Гб
Слоты расширения 1xAGP, 3xPCI
Интерфейс ATA, SATA, RAID 2xUDMA 133/100/66, 2xSATA RAID 0, 1
Видеоконтроллер S3 UniChrome
Сетевой контроллер 1xFast Ethernet 100/10 VIA6103 PHY
Звуковой контроллер Realtek ALC655, 6 каналов
Разъёмы на задней панели 2xPS/2, 1xVGA, 1xLPT, 1xCOM, 4xUSB 2.0, 1xLAN, Audio,
Дополнительные разъёмы 4xUSB 2.0
Форм-фактор mATX

Выводы: Как следствие из вышеизложенного, данные материнские платы могут использоваться в бюджетных и офисных компьютерах, так как не могут похвастаться своим быстродействием и функциональностью, предъявляемой к современным компьютерам.

Страницы материала
Страница 1 из 0
Оценитe материал

Возможно вас заинтересует

Популярные новости

Сейчас обсуждают
