Обзор материнской платы Asus P5LD2 Deluxe (i945P): быстрее ли платы на i955X?

18 июля 2005, понедельник 02:55
Вообще-то объект сегодняшнего исследования имелся в нашем распоряжении уже недели три, как минимум. Я получил материнскую плату Asus P5LD2 Deluxe, распаковал, сфотографировал и немедленно проверил её способности к разгону процессоров. Результат меня не устроил, я направился на сайт производителя, однако обновлений BIOS не обнаружил. Поскольку на тот момент имелось множество других дел, пришлось отложить детальное тестирование платы до лучших времён. Посмотрите вокруг, вот они – лучшие времена, мы приступаем к проверке материнской платы Asus P5LD2 Deluxe WiFi-TV Edition!

Так же как и ранее рассмотренная Asus P5WD2 Premium, основанная на старшем чипсете i955P, плата Asus P5LD2 Deluxe относится к новой серии AI Life. Нельзя сказать, что платы используют абсолютно одинаковый дизайн, но похожи они чрезвычайно, разница только в мелких деталях.

Учитывая, что возможности чипсета i945P очень близки к возможностям i955X, а на плате Asus P5LD2 Deluxe используется схожий со старшей сестрой набор дополнительных контроллеров, то и технические характеристики плат практически одинаковы. В качестве южного моста на Asus P5LD2 Deluxe задействован Intel ICH7R, есть два дополнительных RAID-контроллера: ITE 8211F – IDE и Silicon Image – Serial ATA (c возможностью подключения внешних дисков). Имеется IEEE 1394 от Texas Instruments, восьмиканальный звук от Realtek ALC882M и гигабитная сетевая карта от Marvell. Вот, кстати, одно из немногих заметных отличий – на плате P5LD2 Deluxe имеется только одна сетевая карта.

Никакой разницы не заметно и в богатом наборе аксессуаров, которыми комплектуются платы:

Более того, мы рассматриваем материнскую плату Asus P5LD2 Deluxe WiFi-TV Edition, а это означает, что и в этом отношении платы одинаковы:





Можно, конечно, в очередной раз долго и скучно перечислять возможности BIOS, но я предлагаю опять же обратиться к обзору старшей платы, поскольку они практически такие же. Я нашёл только одно заметное отличие: в разделе BIOS платы Asus P5LD2 Deluxe, относящемся к памяти, появился новый пункт – DRAM Throttling Threshold. В комментариях говорится, что включение этой возможности позволяет увеличить стабильность, но из-за этого страдает скорость, по умолчанию опция отключена.

Итак, мы имеем две практически одинаковые платы от одного и того же производителя, с одинаковыми возможностями, которые выполнены на разных чипсетах. Согласитесь – просто идеальная возможность для сравнения, но прежде нужно выяснить, что же не в порядке у платы Asus P5LD2 Deluxe с разгоном.

Состав задействованных в тестах систем выглядел следующим образом:

  • Материнские платы:
    • Asus P5LD2 Deluxe (i945P), rev. 1.02, BIOS 0306, 0312
    • Asus P5WD2 Premium (i955X), rev. 1.02, BIOS 0205
  • Процессор – Intel Pentium 4 520J (2.8@3.85GHz, 1 MB, Prescott D0)
  • Видеокарта – NVIDIA GeForce 6800GT (16p/6v, 350/1000 MHz)
  • Память – 2x512 MB DDR2 Corsair CM2X512-5400C4 (TWIN2X1024-5400C4)
  • Жёсткий диск – Western Digital Raptor WD740GD
  • Кулер – Zalman CNPS7700Cu
  • Термопаста – НС-125
  • Блок питания – CoolerMaster RS-450-ACLY (450W)
  • Операционная система – WinXP SP2, ForceWare 77.72.

Процессор Intel Pentium 4 520, который мы используем для проверки плат, способен на разгон до 275 МГц по шине, что в итоге даёт частоту 3.85 ГГц. Я начал постепенно увеличивать частоту FSB, начиная с 250 МГц, но осторожничал напрасно. В конечном итоге выяснилось, что процессор полностью стабилен при максимальном разгоне до 275 МГц по шине. Странно, что же меня не устроило при первых беглых тестах?

Разгадка пришла, когда я попытался установить память как DDR2 733. Из статьи "Чипсет Intel 955X Express: выясняем оптимальное соотношение частот" мы знаем, что именно такой режим наиболее оптимален с точки зрения производительности. Перед тем, как начать проверку материнской платы Asus P5LD2 Deluxe, я временно установил для памяти минимальную частоту, чтобы она не влияла на разгон процессора, а теперь хотел провести тесты в наиболее производительном режиме, но в этом случае плата даже не стартовала. Вот оно, первое отличие! Система с материнской платой Asus P5WD2 Premium, основанной на чипсете i955X, работала в таких условиях без каких бы то ни было затруднений.

Вы, вероятно, помните, ту непростую ситуацию, в которую попала компания Intel после выпуска чипсетов серий i865PE/i875P. Началось, кстати, всё с компании Asus, анонсировавшей свою технологию ускорения работы с памятью, аналогичную технологии PAT от Intel, которая потом получила название Hyper Path. В результате использования этой технологии удалось ликвидировать небольшое отставание в скорости материнских плат на чипсете i856PE от плат на i875P. У плат на чипсете i875P осталось лишь сомнительное преимущество в виде поддержки памяти с коррекцией ошибок. Впоследствии и все другие производители материнских плат создали свои аналоги технологии PAT. Если нет разницы, то зачем платить больше? В результате продажи более дорогого чипсета i875P оказались ниже ожидаемых. Стремясь избежать повторения подобной ситуации при выпуске чипсетов серий i915/i925 компания Intel слегка перестаралась. В результате младший чипсет i915 оказался настолько неудачным не только по сравнению с новым i925, но и по сравнению со старыми i865PE/i875P, что его продажи приходится искусственно стимулировать ограничением поставок старых чипсетов.

Вроде бы на этот раз компании удалось соблюсти необходимый баланс – чипсеты i945P и i955X почти одинаковы, но всё же не совсем. Впрочем, возможно, что эта особенность присуща только конкретной плате или является следствием ранней, "сырой" версии BIOS?

Дополнение от 16.03.06: На материнской плате Asus P5LD2 Deluxe был обновлён BIOS до самой свежей на данный момент версии 0506. Как результат, при разгоне память стала работать не только с минимально возможным делителем 4:3, но и с делителями 1:1 и 4:5. Таким образом, явных ограничений для чипсета i945P в части работы с памятью не существует, а все проблемы заключались в несовершенной версии BIOS. Asus ещё есть над чем работать, поскольку даже после обновления BIOS при сильном разгоне остались неработоспособны делители 3:4 и 3:5.

Я обновил BIOS платы P5LD2 Deluxe до последней версии 0312, но ничего не изменилось. Тогда попытался облегчить условия работы: параметр Performance Mode перевёл из режима Turbo в Standard, отключил Hyper Path 3 и даже использовал новую опцию DRAM Throttling Threshold. Бесполезно, при установке памяти на частоту 733 МГц плата не стартовала. Зато она прекрасно работала при разгоне процессора до 275 МГц FSB, если уменьшить частоту памяти до 550 или 688 МГц.





Что ж, режим 275/550, где память работает с таймингами 3.0-3-3-9, нам вполне подходит для сравнения, поскольку у нас есть результаты, показанные Asus P5WD2 Premium (i955X) в таких же условиях. Использовать 275/733 не получается, но можно провести тесты в режиме 275/688, причём оказалось, что для работы на такой частоте достаточно увеличить тайминги памяти до 4.0-4-3-9.

Результаты тестов меня несколько обескуражили. Я был готов к тому, что в режиме 275/550 плата на i945P проиграет своей старшей сопернице, так и получилось. Однако оказалось, что режим 275/688 ещё медленнее! Или соотношение частот неудачное, или тайминги памяти слишком велики, но, скорее всего, свою отрицательную роль сыграли оба фактора. Вот так-то, оказывается, высокая частота работы памяти вовсе не гарантирует высоких результатов.

Стремясь хоть как-то выровнять ситуацию, я решил зайти с другой стороны. Ещё больше увеличить частоту работы памяти мы не можем – плата или чипсет не позволяет, зато мы можем попытаться уменьшить тайминги. Недавние тесты памяти Patriot PDC21G5600+XBLK показали, что она способна работать на частоте 550 МГц с минимально возможными таймингами 3.0-2-2-4. Очень кстати. И я провёл повторные тесты платы Asus P5LD2 Deluxe в режиме 275/550, но с уменьшенными до 3.0-2-2-4 таймингами.

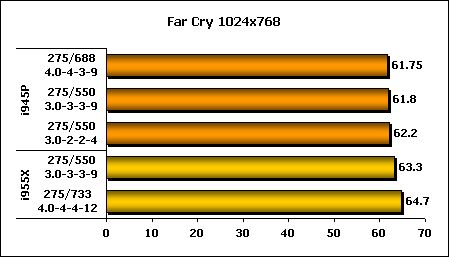

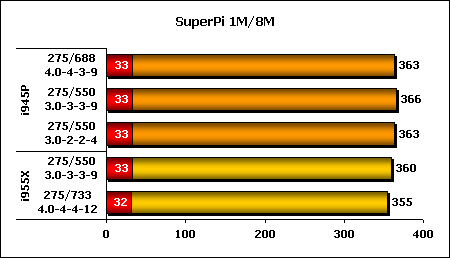

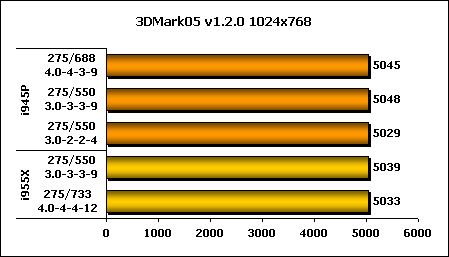

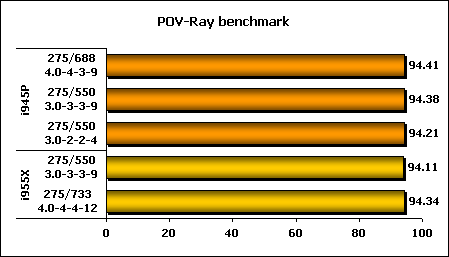

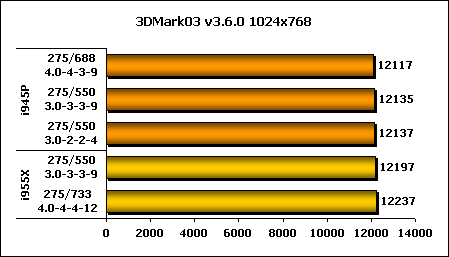

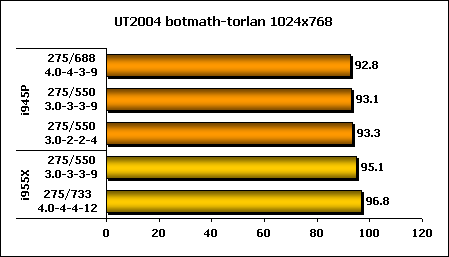

Предлагаю ознакомиться с итоговыми результатами проверки.





Итак, в равных условиях в режиме 275/550 с таймингами 3.0-3-3-9 плата на i945P проигрывает плате, основанной на чипсете i955X. Увеличение частоты памяти до 688 МГц только усугубляет разницу, а уменьшение таймингов на частоте 550 МГц позволяет сократить отставание, но обогнать старшую плату всё же не удаётся. Совсем уж недосягаемым выглядит режим 275/733, который так и не удалось получить на плате i945P. Вывод: как ни старайся, а плата на i945P всё равно медленнее платы на чипсете i955X.

Однако это взгляд на проблему только с одной стороны. С другой – в самом медленном режиме плата на i945P отстаёт от самого быстрого на i955X не более чем на 5%, а чаще всего эта разница ещё меньше. Так оправдано ли это такое отставание разницей в цене между платами?

В настоящий момент стоимость материнской платы Asus P5WD2 Premium WiFi-TV Edition находится в районе $300, цена на плату Asus P5LD2 Deluxe WiFi-TV Edition тоже не маленькая – около $250. Однако не стоит забывать, что платы относятся к категориям Premium и Deluxe, это платы высшего технологического, а потому и ценового уровня. Также нужно учитывать, что отсутствие в комплекте опционального WiFi-TV снижает стоимость примерно на $50. Кроме того, в ассортименте плат Asus имеется более скромная P5LD2 без индекса Deluxe, да и другие производители в скором времени должны подтянуться. Так что у тех, кто предпочитает процессоры Intel, обязательно появится возможность приобрести подходящую по возможностям и стоимости плату на чипсете i945P, а наше сегодняшнее исследование однозначно показывает, что этот чипсет достоин внимания.
