Обзор и тест жидкостной системы охлаждения NZXT Kraken X72

28 апреля 2018, суббота 16:24
для раздела Блоги

Американская компания NZXT с первых моментов анонса жидкостных систем охлаждения серии Kraken X ориентировалась на самые популярные решения с радиаторами типоразмерами 120, 240 и 280 мм. За несколько поколений СЖО разработчики прошли огромный путь от невзрачных решений до поистине запоминающихся продуктов со своей изюминкой и дизайном, оставив позади многих других участников рынка.

Оставался лишь вопрос времени, когда производитель обратить свой взор на топовый сегмент, и наконец это произошло! В марте 2018 года компания NZXT представила жидкостную систему охлаждения Kraken X72, относящееся к решениям, использующие радиатор 360 мм! От нового продукта ожидали высоких результатов не только пользователи, но и сами разработчики. Так что же примечательного в NZXT Kraken X72? Увеличенный теплообменник, помпа обновленной ревизии и конечно улучшенное программное обеспечение NZXT CAM, которое не только проследить за компонентами в системе, но и синхронизирует их в гармонии и подсветке.

Технические характеристики

Совместимость с платформами:

  • Intel: 2066 / 2011-v3 / 2011 / 1366 / 1151 / 1150 / 1156 / 1155;
  • AMD: AM4 / TR4 / AM3+ / AM3 / AM2+ / AM2 / FM2+ / FM2 / FM1;
  • Размеры водоблока-помпы: 80 х 80 х 53 мм;
  • Размеры радиатора: 394 х 120 x 27 мм;
  • Длина соединительных трубок: 380 ± 10 мм;
  • Диаметр трубок: 11 мм;
  • Материалы: алюминий (радиатор), медь (водоблок).

Вентилятор:

  • Размеры: 120 х 120 х 25 мм;
  • Скорость вращения крыльчатки: 500 - 2000 об/мин;
  • Воздушный поток: 73,11 CFM ± 10 %;
  • Воздушное давление: 2.93 мм H2O ± 10 %;
  • Уровень шума: 21 - 36 dBA;
  • Коннектор: 4-pin;
  • Номинальное напряжение: 12 В;
  • Номинальный ток: 0,32 А;
  • Энергопотребление: 3,84 Вт.

Помпа:

  • Скорость работы помпы: 1600 - 2800 ± 10 % об/мин;
  • Номинальное напряжение: 12 В;
  • Номинальный ток: 0,25 А;
  • Энергопотребление: 3 Вт.
  • Гарантия: 6 лет.

Упаковка и комплектация

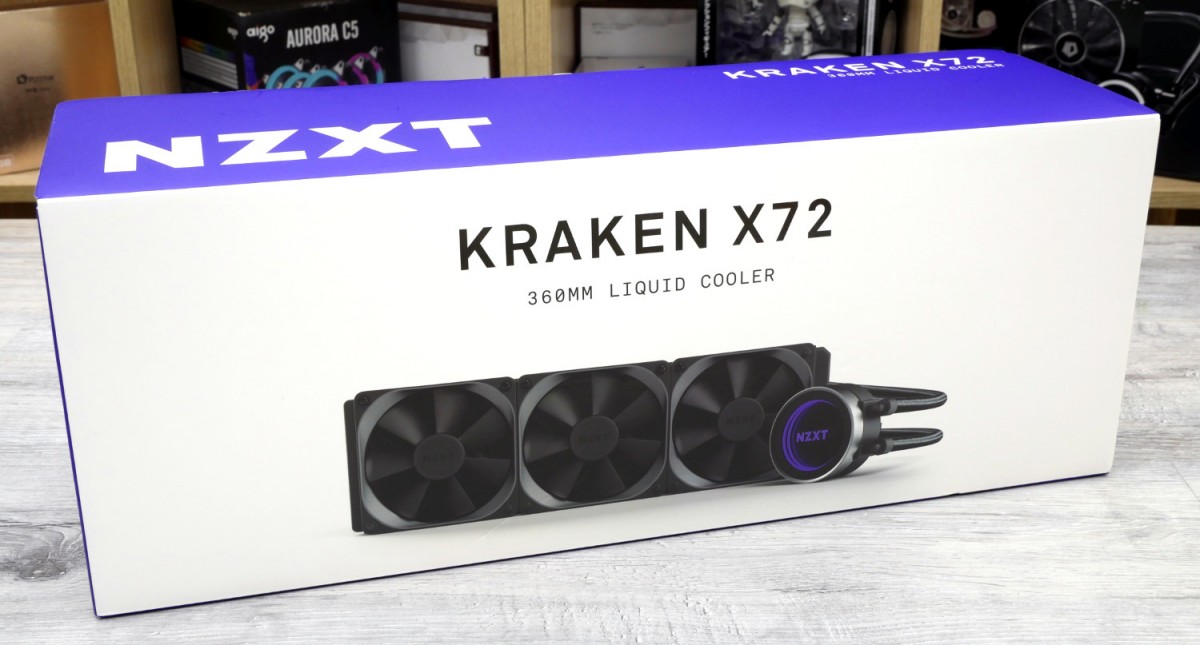

Система жидкостного охлаждения NZXT Kraken X72 поставляется в огромной продолговатой упаковке в фирменном бело-фиолетовом дизайне, ставшей атрибутикой компании.

На лицевой стороне мы видим изображением кулера в его красе и наименование модели.

Описательная часть выведена с обратной стороны коробки. Здесь разработчики рассказывают о главных особенностях своего продукта, среди которых настраиваемая помпа с яркой подсветкой, вентиляторах серии Aer P, утилите CAM и последней вишенкой на торте является сильная уверенность в решении настолько, что официальная гарантия составляет не без малого 6 лет!

За технической составляющей и спецификацией стоит обратиться на торцы упаковки. Здесь и детальное описание, и необходимые данные по СЖО. Разработчики смело приводят результаты собственного тестирования, демонстрирующие показатели NZXT Kraken X72 с другим решением.

Внутренние компоненты поставляются в картонном лотке для обеспечения дополнительной защиты при транспортировке. Комплектация бережно расфасована по всем отсекам.

Из аксессуаров в коробке обнаруживаем:

  • Четыре коротких винта для сокетов Intel LGA 2011(-v3);
  • Четыре длинных винта для всех остальных сокетов Intel;
  • Четыре гайки;
  • 24 металлических шайб;
  • Четыре длинных винта для сокетов AMD;
  • Двенадцать длинных винтов для вентиляторов;
  • Двенадцать коротких винтов для крепления радиатора;
  • Универсальный пластиковый «бэкплейт»;
  • Крепежная рамка для процессоров Intel (установлена на помпе);
  • Крепежная рамка для процессоров AMD (подходит для Socket AM4).

Внешний вид и конструкция

Во внешнем облике жидкостной системы охлаждения NZXT Kraken X72 просматривается знакомый дизайн моделей, ранее протестированных Kraken X52 и Kraken X62, которые показали свое великолепие не только в эффективности, но и ярком образе.

Главной особенностью NZXT Kraken X72 является радиатора типоразмера 360 мм, который величественно и устрашающе превышают помпу-водоблок и длинные соединительные шланги в тканевой оплетке. Стоит отметить, что версии с теплообменником 360 мм реже встречаются на рынке из-за своих габаритов и менее распространённую поддержки среди корпусов.

Теплообменник NZXT Kraken X72 выполнен из алюминия и аккуратно окрашен в черный цвет без видимых пробелов и пропущенных мест. Его габариты – 394 х 120 х 27 мм. Он рассчитан на установку до шести вентиляторов 120 мм, в комплекте вы обнаружите три вертушки Aer P120 и крепления к ним.

Изменилась конструкция. Теперь в основе рабочего тела лежат четырнадцать плоских каналов, между которыми впаяно 13 рядов гофрированной ленты. Толщина рассеивающей части составляет 17 мм. Плотность расположения ребер типична для данной серии радиаторов – 20-21 FPI.

Соединительные шланги в тканевой оплетке используют несъемное крепление с радиатором и водоблоком, скрытые пластиковыми заглушками.

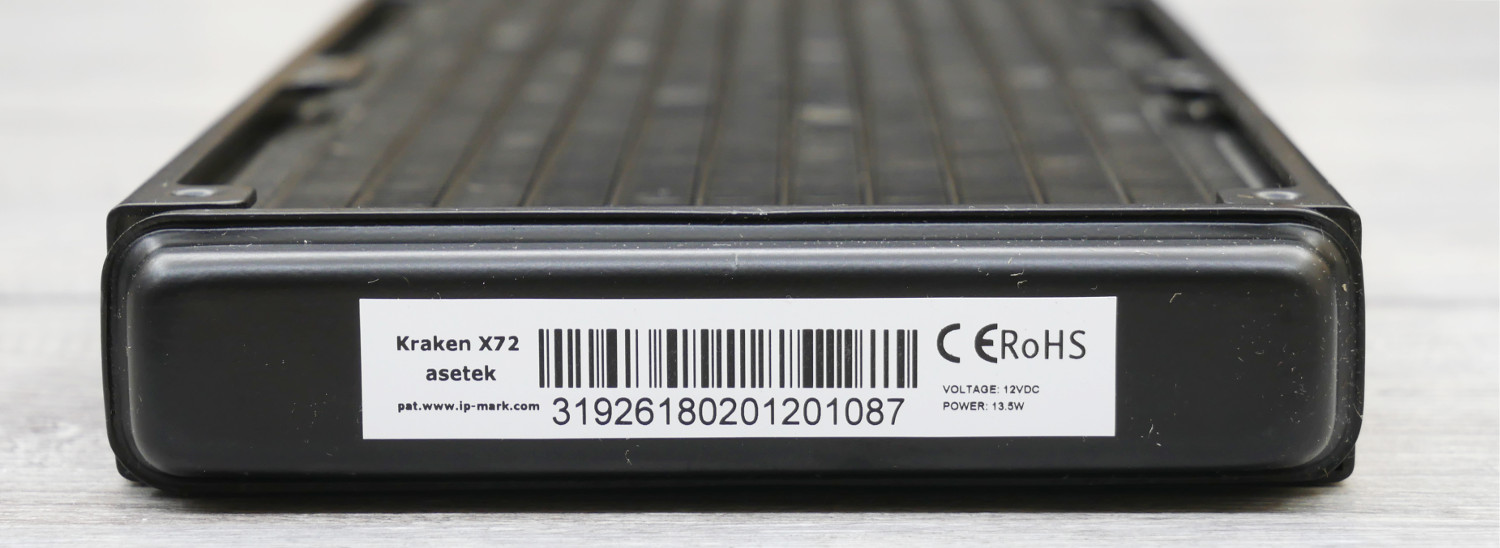

На торце теплообменника расположена фирменная наклейка с технической информацией: серийный номер, напряжение 12 Вт и общее потребление 13,5 Вт, учитывающее три вентилятора Aer P120 и помпу.

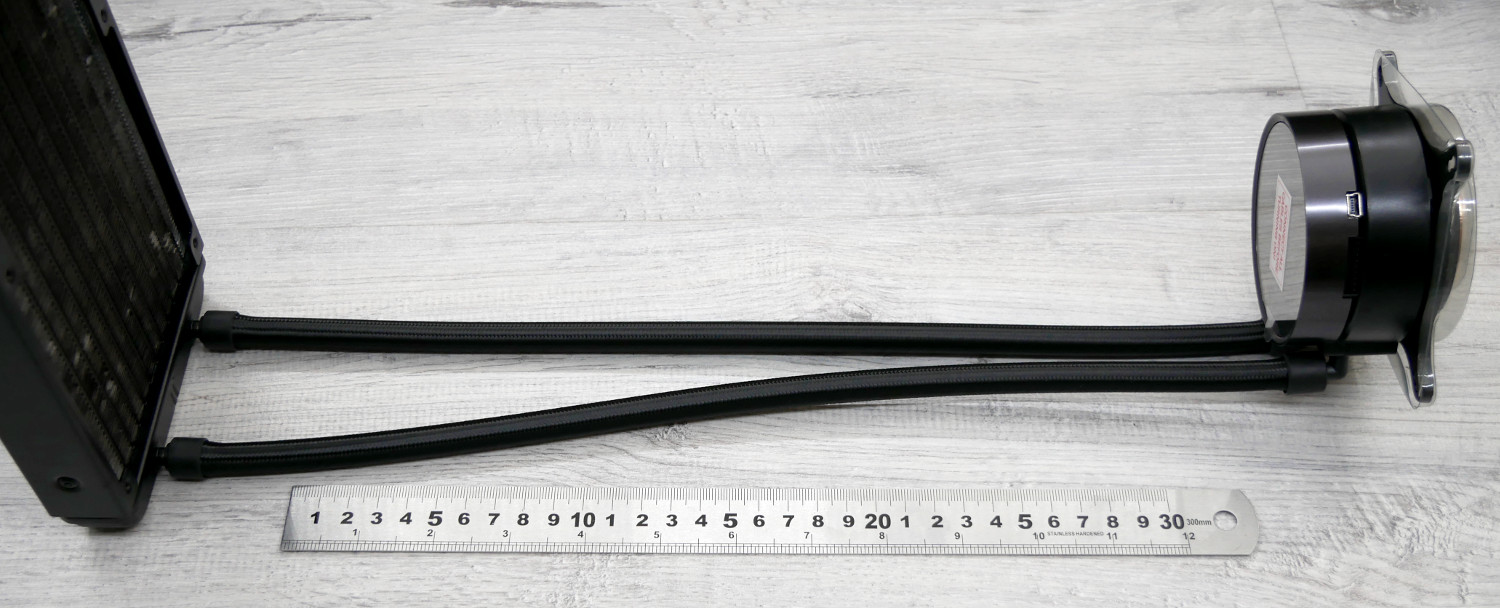

Немаловажный параметр – длина шлангов для более удобной установки и расположения СЖО внутри корпуса. Для модели NZXT Kraken X72 она была увеличена до 380-390 мм.

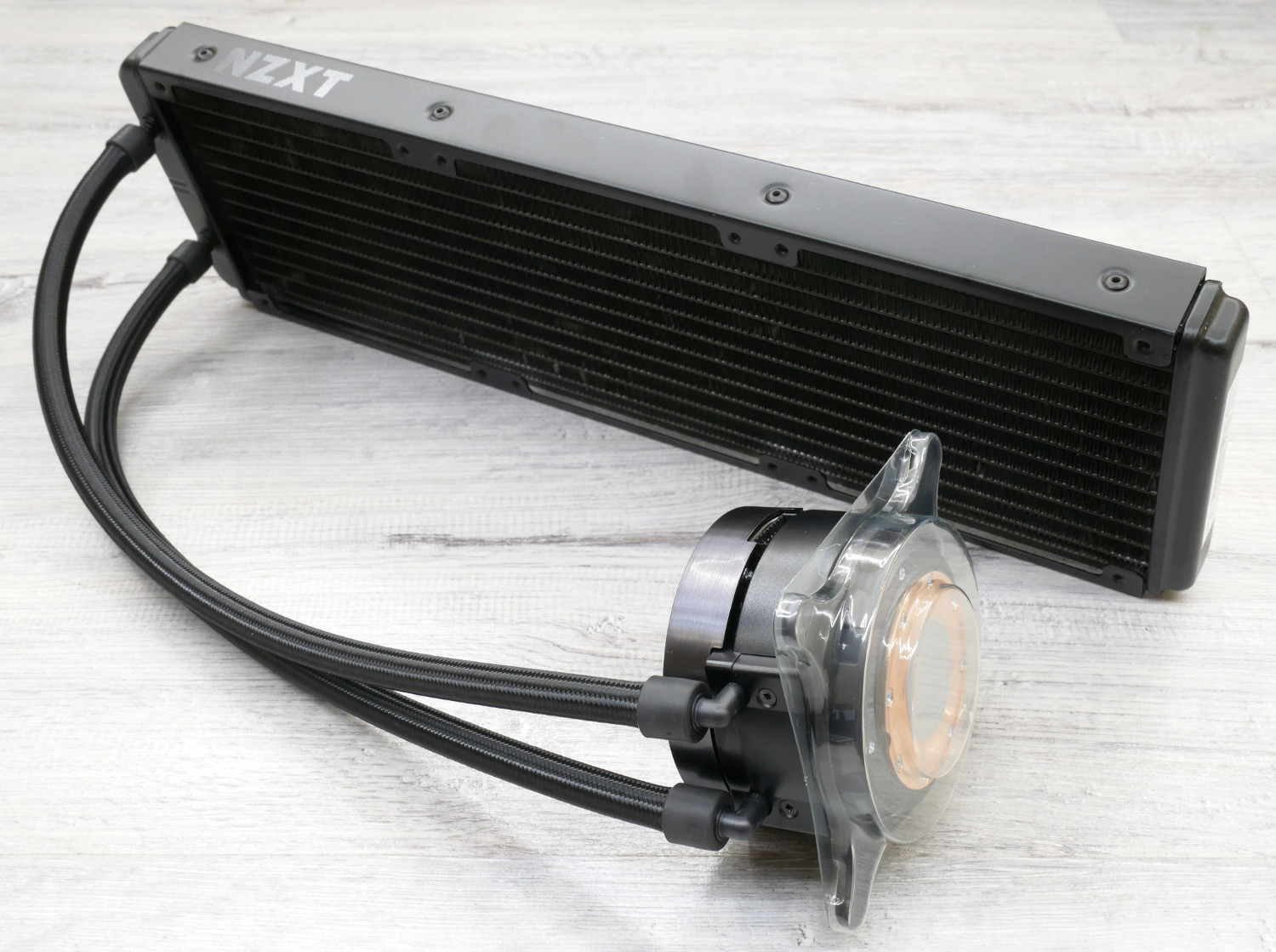

На одной стороне расположен радиатор типоразмера 360 мм, с другой – совмещённая помпа-водоблок, закрытая стикером на лицевой стороне.

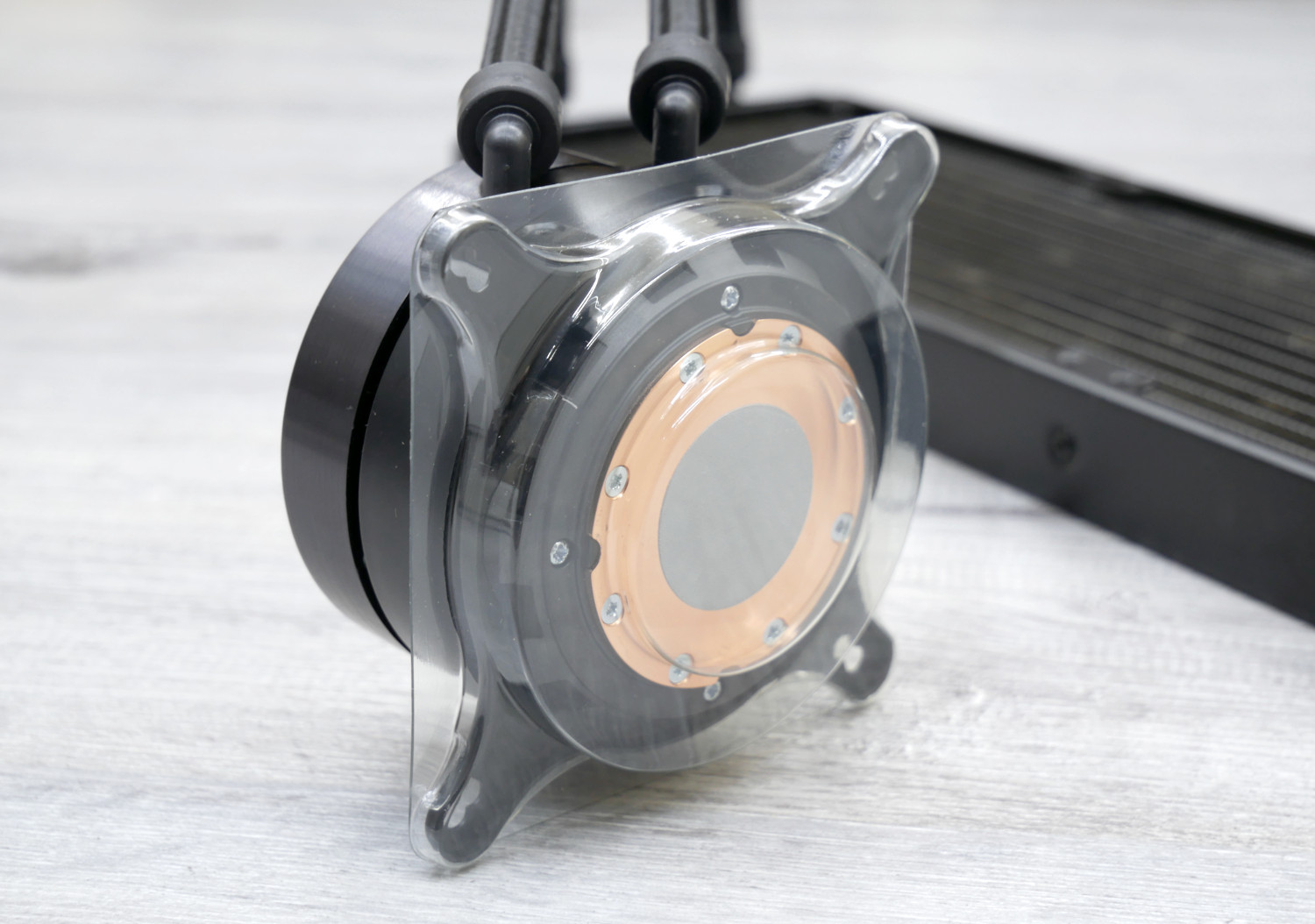

Основание защищено пластиковой прозрачной крышкой.

Для одиночного монтажа на ней нанесено немного термопасты серого цвета. Для повторного использования потребуется приобретение термоинтерфейса отдельно.

Как и во многих других решениях, модель NZXT Kraken X72 использует медный водоблок. Обработка основания заслуживает твердой «четверки»: оно отполировано до зеркального блеска, но с помутнением в центре.

Одним из значимых и выделяющихся элементов в жидкостной системе охлаждения NZXT Kraken X72 – помпа! Она, как и оригинальное решение Asetek, представляет собой «шайбу», но в более выраженном дизайне, близком к цилиндрической форме с настраиваемой подсветкой.

Помпа работает со скоростью 1600-2800 об/мин (±300 об/мин), ее уровень шума при этом не заявляется. Тип подшипника – керамический, наработка на отказ – 60 000 часов.

Подключение к помпе осуществлено сразу двумя отдельными кабелями – Y-разветвителем для вентиляторов с питанием и USB для настройки подсветки.

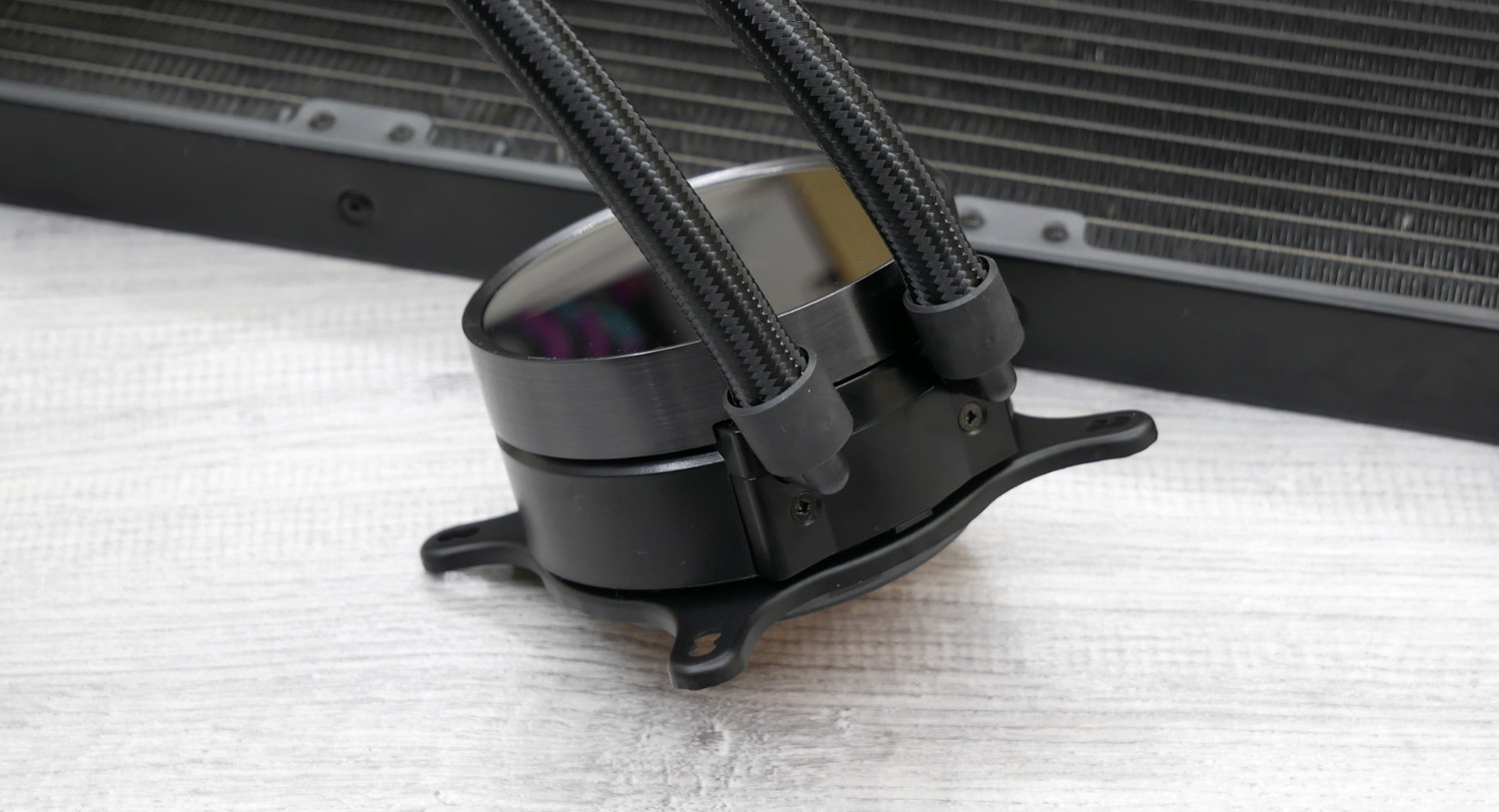

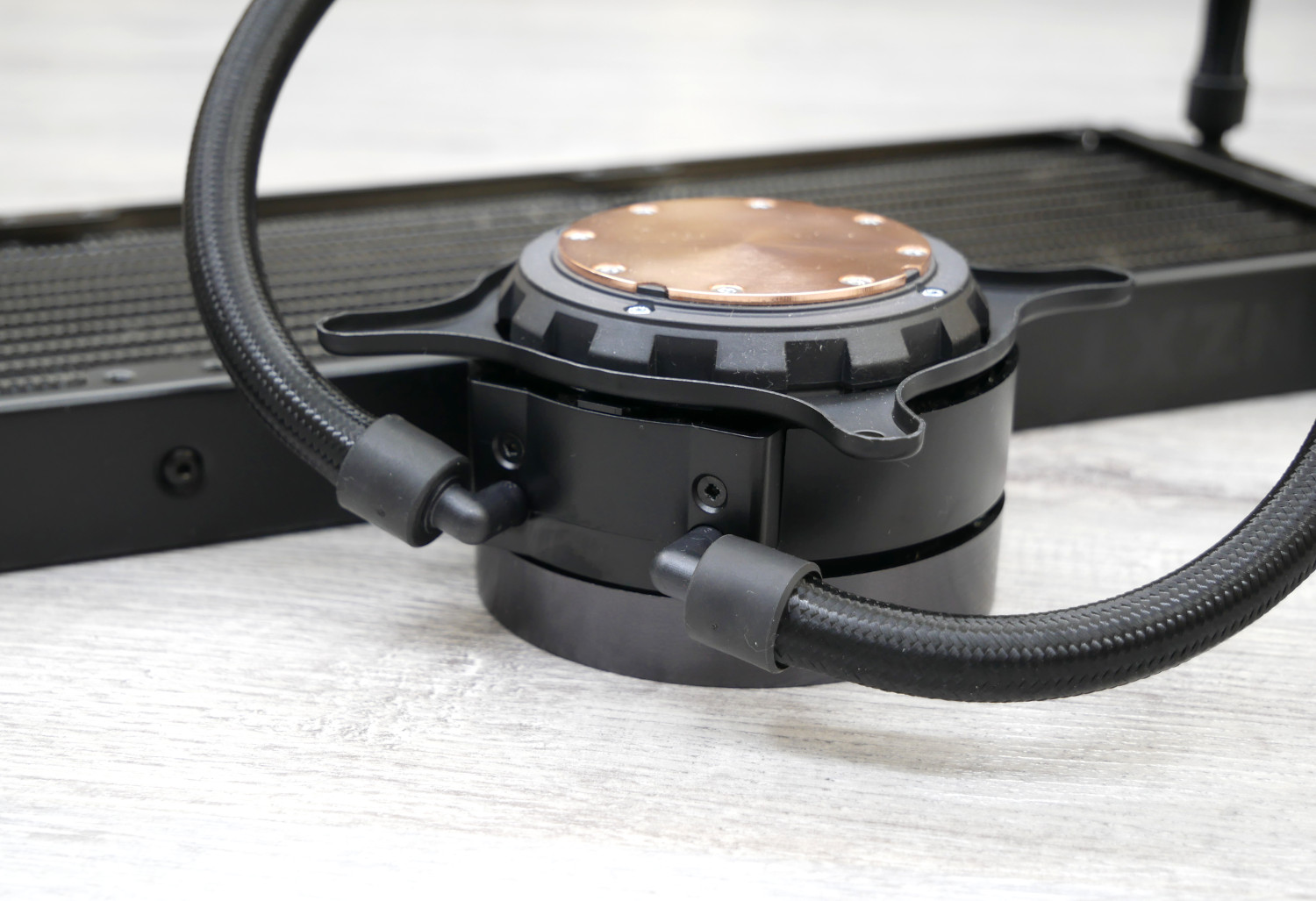

На помпе-водоблоке установлены поворотные фитинги. Принимая во внимание «мертвые зоны» креплений, угол вращения составляет ~320°.

Их можно установить практически в любом положении.

Вентиляторы

Модель NZXT Kraken X72 оснащена тремя вентиляторами типоразмера 120 мм линейки Aer P.

Они построены на гидродинамических подшипниках, скорость вращения составляет 500-2000 об/мин (±300 об/мин), создавая воздушный поток до 124 куб. м/ч, а уровень шума не превышает 36 дБА.

При напряжении 12 В сила тока составляет 0.32 А, время безотказной работы заявлено более 60 000 часов. В ходе тестирования вертушки работали как раз точно в указанном диапазоне 500-2000 об/мин.

Установка

Установка NZXT Kraken X72 очень проста и не потребует дополнительных знаний или напарника для данной операции.

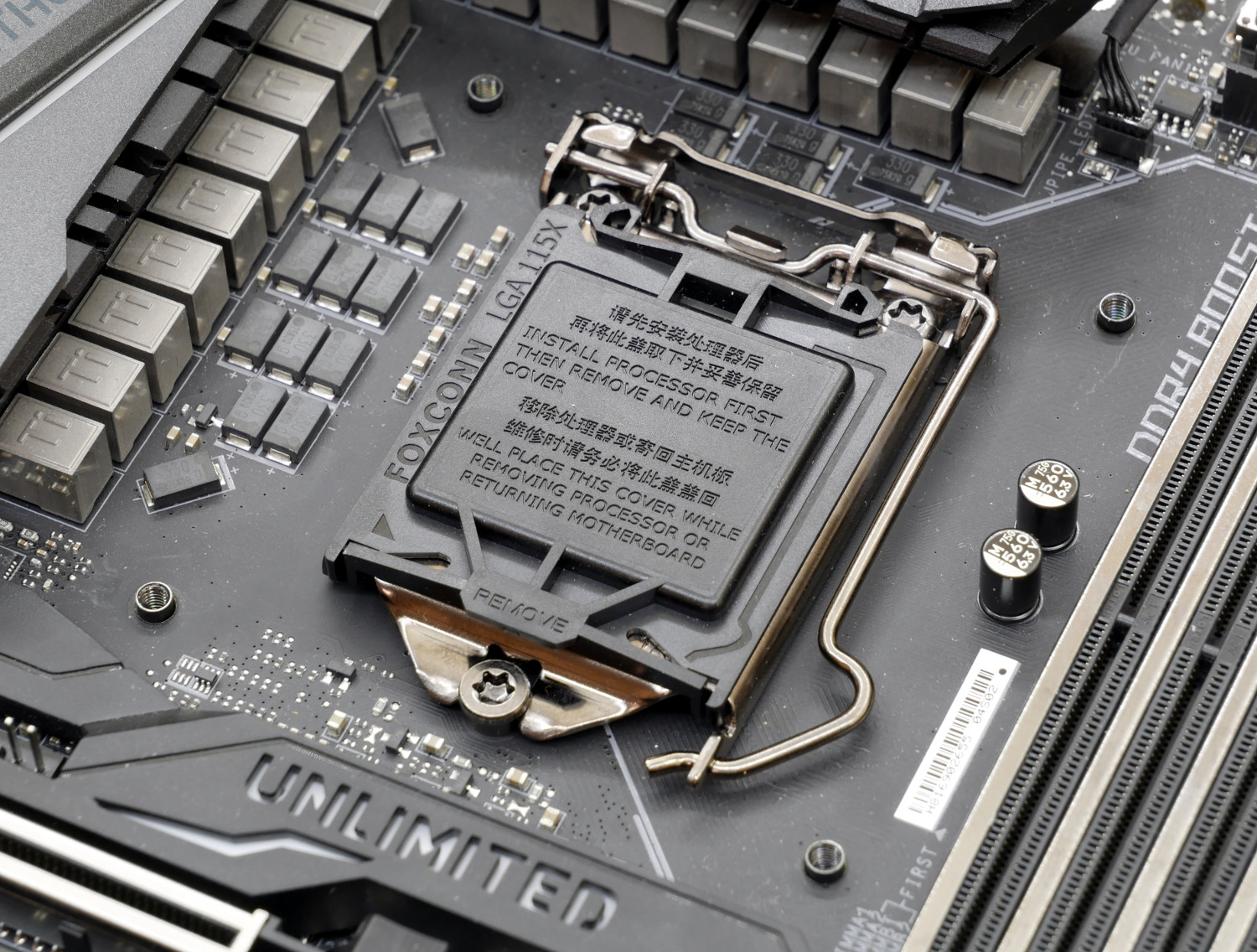

Процесс будет продемонстрирован на примере материнской платы MSI Z370 GODLIKE GAMING и сокете LGA1151-v2.

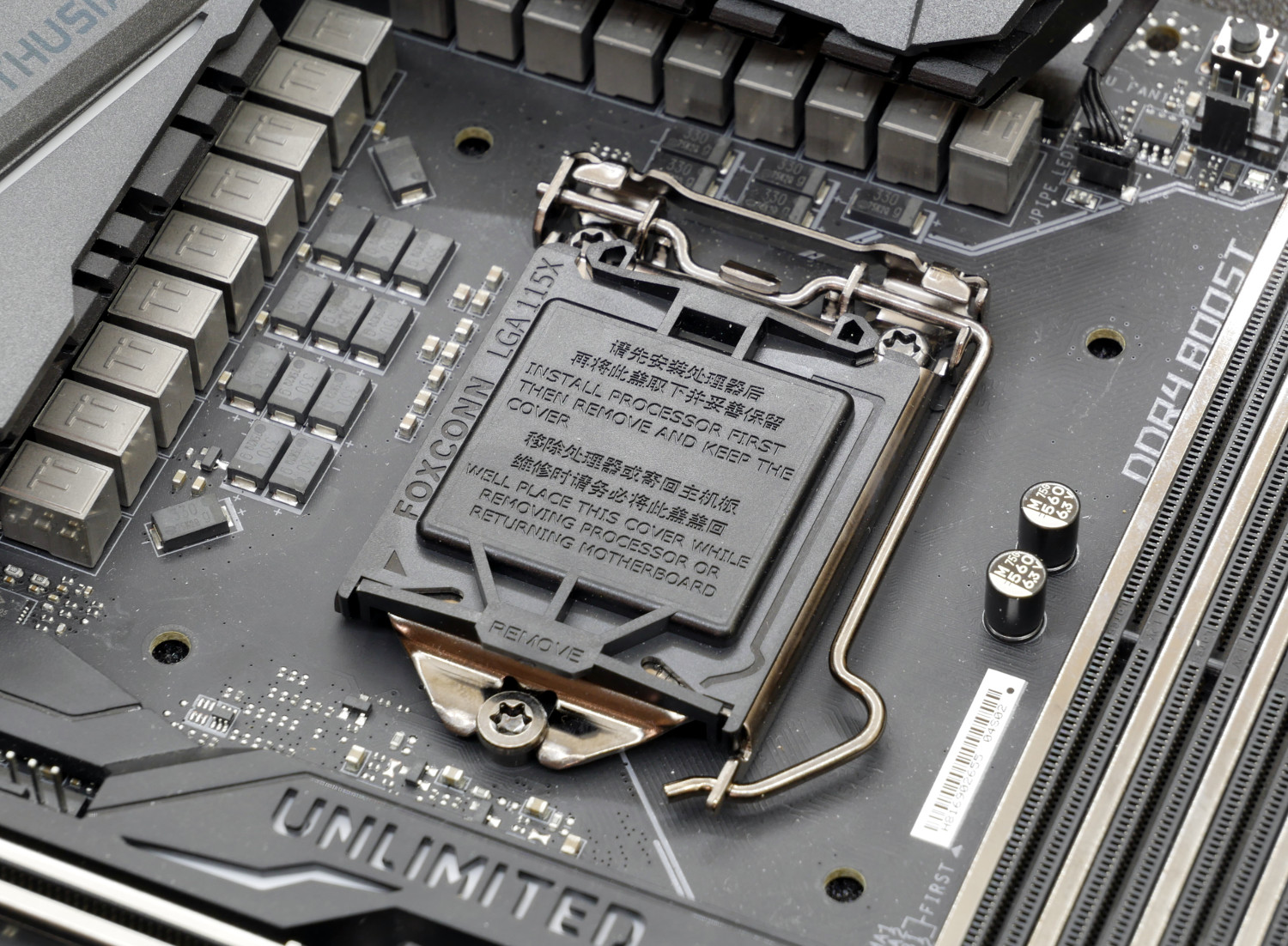

Первым делом совмещаем бэкплейт и крепежные отверстия.

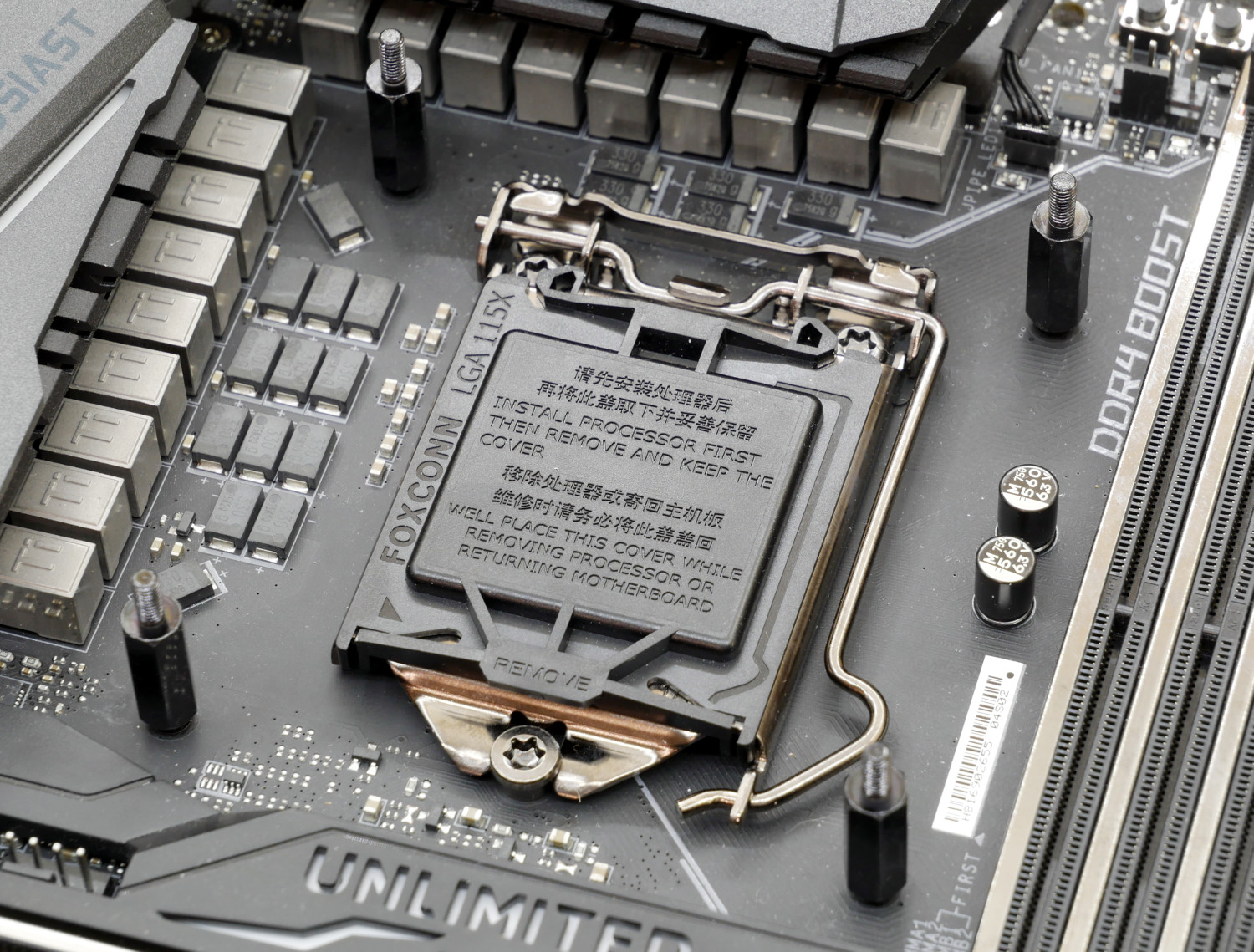

Устанавливаем стойки по периметру.

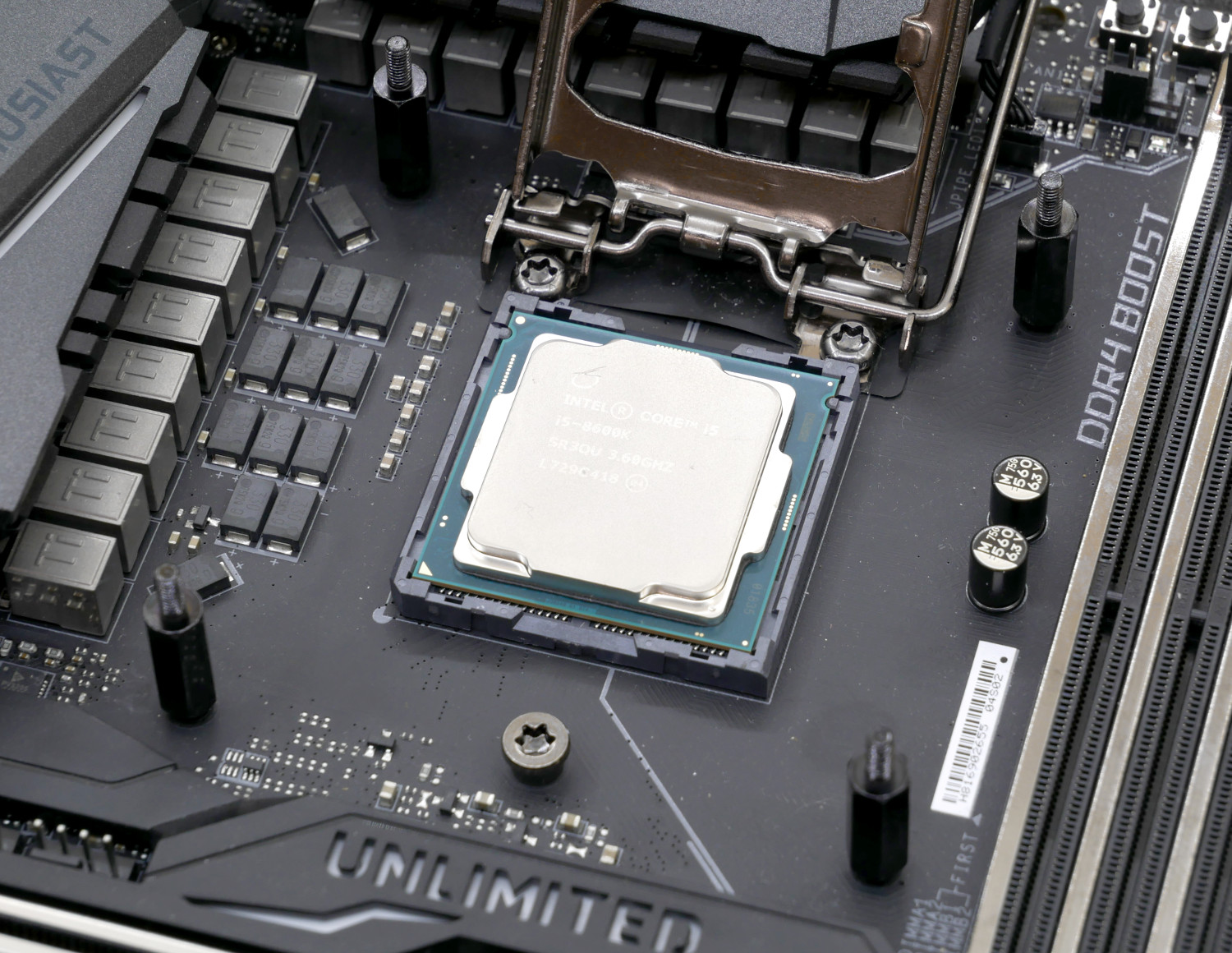

Тестировать NZXT Kraken X72 мы будем с процессором Intel i5-8600K.

Термопаста уже нанесена на основание водоблока, поэтому закрываем крепежную крышку процессора и монтируем помпу.

Последний штрих – фиксируем ее болтами. Просто!

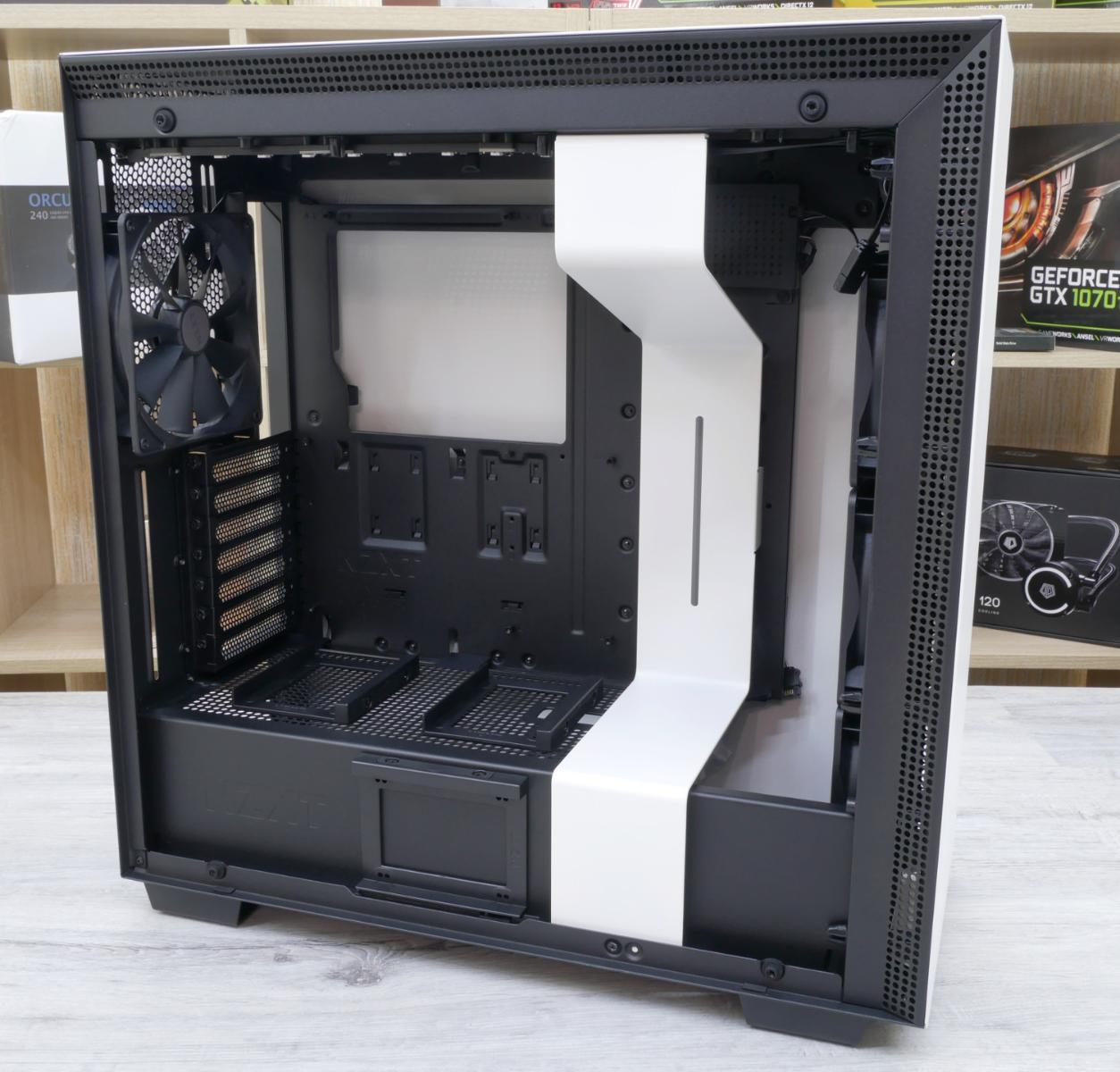

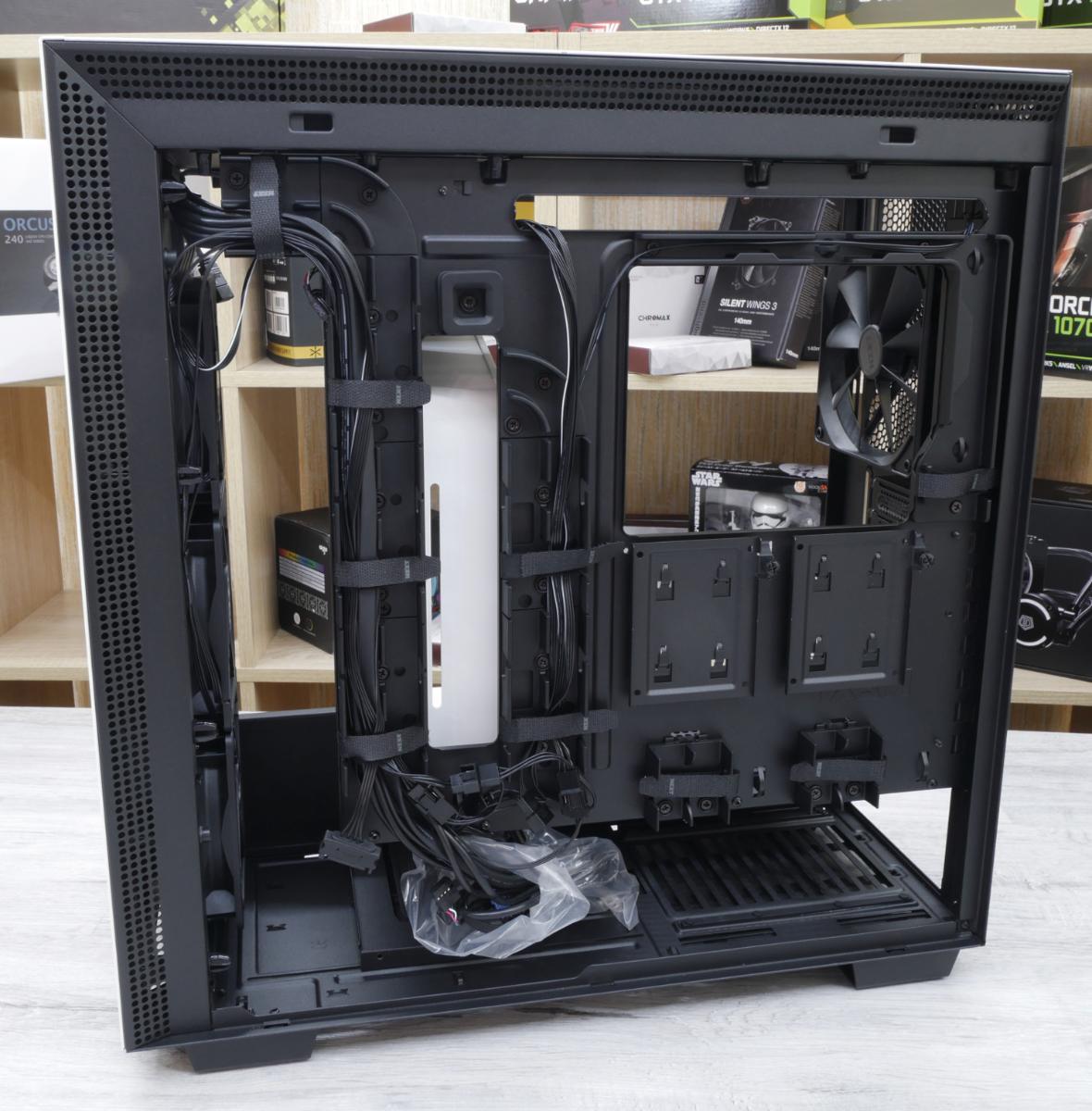

Собирать тестовый стенд мы будем в новеньком корпусе NZXT H700i, который мне понравился продуманной организацией, дизайном и большим количеством удобных решений.

Отдельно стоит выделить кабель-менеджмент, выведенный на новый уровень, а также снимаемую белую рамку с лицевой стороны и регулировки ее под высоты материнских плат формата ATX и E-ATX.

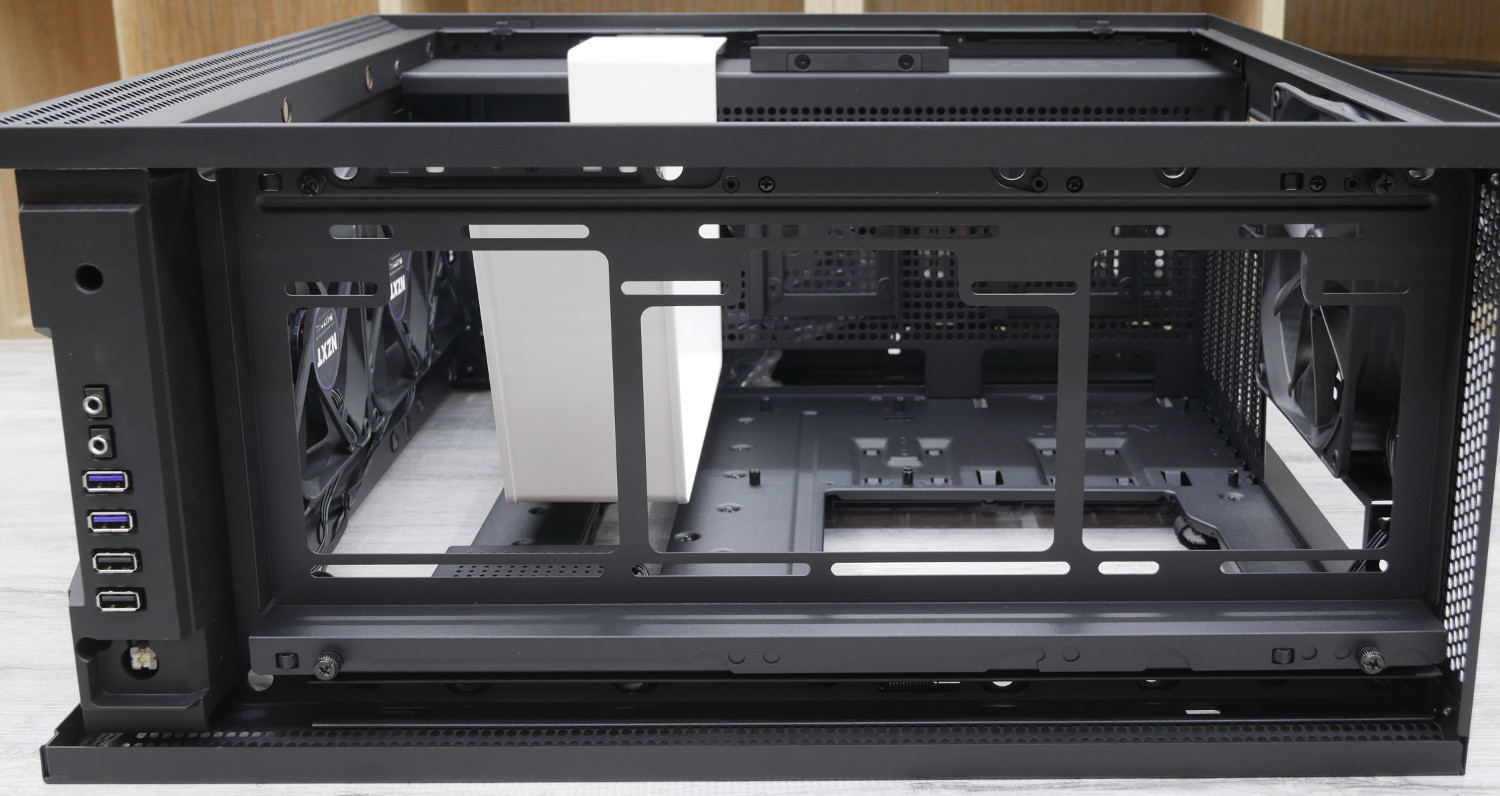

Корпус NZXT H700i рассчитан на установку сразу двух систем жидкостного охлаждения с радиаторами 360 мм. Наибольшее предпочтение отдано верхней секции, где размещены салазки для теплообменников.

Конфигурация тестового стенда

  • Процессор: Intel Core i7-8600K;
  • Материнская плата: MSI Z370 GODLIKE GAMING;
  • Термоинтерфейс: Arctic Cooling MX-2;
  • Память: G.Skill Trident Z RGB 3000 МГц 16 ГБ (2x8 ГБ);
  • Видеокарта: KFA2 GeForce GTX 1070 Ti Hall Of Fame;
  • Блок питания: Corsair RM750x;
  • Корпус: NZXT H700i;
  • Монитор: BenQ GW2460HM;
  • Операционная система: Windows 10 64-bit.

Инструментарий и методика тестирования

В связи с переездом на новую платформу Intel Z370 с процессором Intel i5-8600K графики сравнения ранее протестированных кулеров обнулены.

В процессе ожидания моей материнской платы NZXT Z370 N7 с немецкого магазина CU, тестирование проводилось на временной замене MSI Z370 GODLIKE GAMING. В данном материале процессор не подвергался операции скальпирования и функционировал с термопастой под крышкой. В ближайшем будущем к тестированию добавится топовый кулер от be quiet!, в котором мы сравним героя обзора и воздушное СО, а также посмотрим на результаты скальпирования и как это повлияет на результаты в том и ином случае.

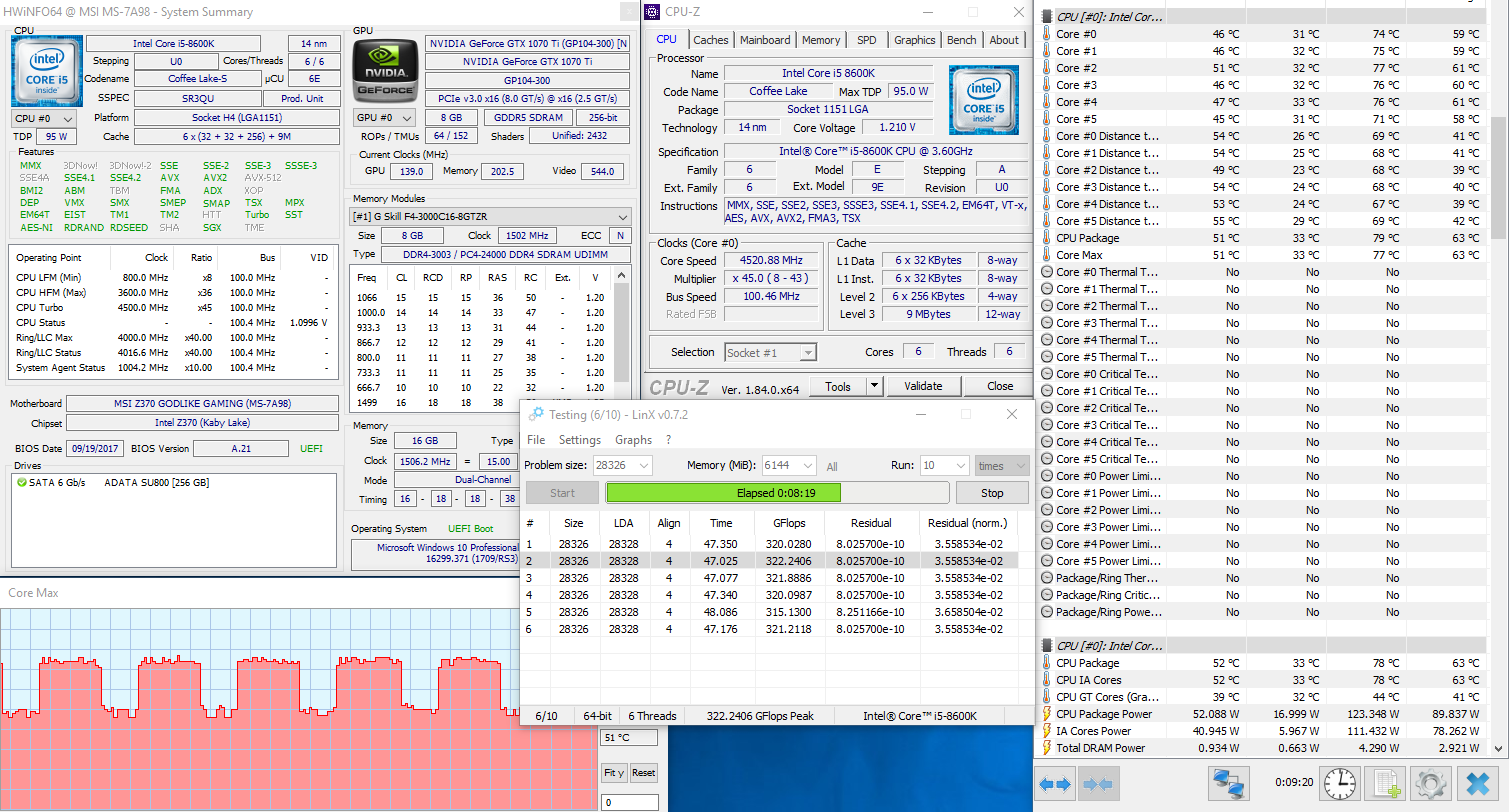

Сейчас тестирование системы охлаждения NZXT Kraken Х72 проходило при фиксированной частоте 4500 МГц (45 х 100 МГц) центрального процессора Intel Core i5-8600K при напряжении 1.2 В. Оперативная память работала в штатном режиме XMP (3000 МГц, 16-18-18-38-2Т).

Для прогрева CPU использовался тест Linpack в оболочке LinX версии 0.7.2 (шесть потоков, объем выделяемой памяти 6144 Мбайт, десять прогонов).

На графиках во всех случаях указана температура самого горячего ядра. Мониторинг скоростей вращения крыльчаток вентиляторов и температуры процессора осуществлялся с помощью утилиты HWiNFO v5.52.

Уровень шума фиксировался при помощи цифрового шумомера TM-102 с погрешностью измерений не более 0,5 дБ. Измерения проводились с расстояния 0.3 м. Уровень фонового шума в помещении – не более 27.5-28.0 дБ. Температура воздуха во время проведения тестирования составляла 25 градусов Цельсия.

Результаты тестирования

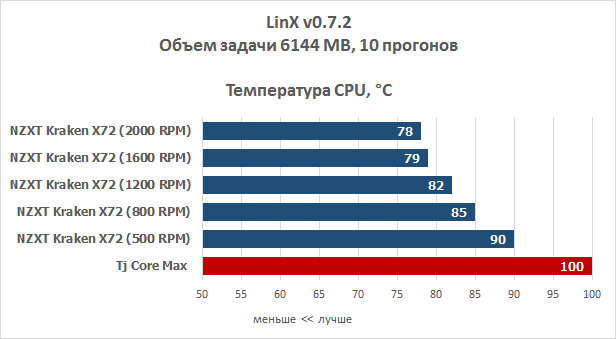

Модель NZXT Kraken Х72 показывает себя достойно в охлаждении шестиядерного процессора Intel i5-8600K. Учитывая даже термопасту под крышкой, новинка на максимальных оборотах не преодолевает психологическую отметку 80°C.

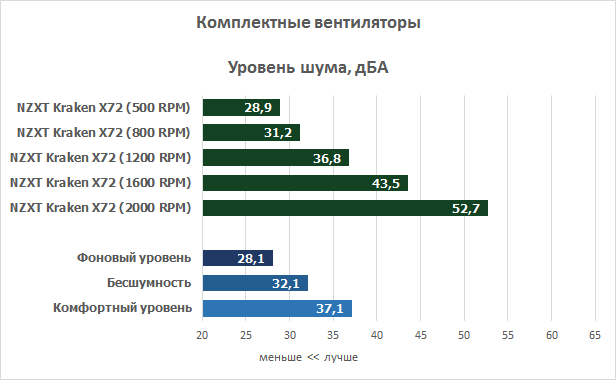

Комфортным значением по уровню шума у NZXT Kraken Х72 является скорость вентиляторов до 1200-1300 об/мин. В значении до 700-800 они бесшумны, до 1100 об/мин - тихие.

В очередной раз можно убедиться, что влияние скорости помпы в готовых СЖО мало заметно на производительности и эффективности. Стоит отметить, что в связке NZXT Kraken Х72 + материнская плата MSI Z370 GODLIKE GAMING, регулировка помпы происходила в диапазоне 2200 - 2750 об/мин, и ниже не опускалась, чего не наблюдалось на MSI X99A Workstation. На моем основном стенде скорость изменялась от 1700 до 2800 об/мин.

Куда более заметен рост уровня шума помпы-водоблока на максимальных оборотах: он комфортен для продолжительной работы даже на открытом стенде (в закрытом и вовсе будет неуловим), однако если не гнаться за каждым выигранным градусом по Цельсию, то можно остановится на отметке 2000 - 2200 об/мин.

* материал дополнен результатами тестирования с башенным кулером be quiet! Dark Rock 4 и скальпированием, с которыми можете ознакомится по ссылке (click).

Заключение

Наконец ожидаемый анонс топового решения от компании NZXT не заставил себя ждать. Жидкостная система охлаждения NZXT Kraken Х72 с радиатором типоразмера 360 мм продемонстрировала свою состоятельность, способную эффективно противостоять нагреву слегка разогнанного нескальпированного процессора Intel i5-8600K. Конечно мне бы хотелось увидеть результаты тестирования в сравнении с младшими решениями - Kraken Х52 и Kraken Х62 - и выяснить насколько отрыв составляет между данными продуктами, но об этом мы поговорим в следующем материале, в котором примет участие воздушный кулер be quiet! Dark Rock 4 и будут результаты со скальпом. А сейчас вернемся к герою обзора.

К достоинствам модели NZXT Kraken Х72 конечно же отнесем производительность и комфортный уровень шума, несмотря на три комплектных вентилятора. Добавим, что фирменное программное обеспечение стало еще удобнее и обзавелось поддержкой многих платформ, позволяя синхронизировать многие устройства и даже заниматься разгоном видеокарты. Ну и конечно же - подсветка помпы! Самое яркое и запоминающее отличие продукции компании NZXT от многих других.

Как таковых недостатков у СЖО мы не выявили. Большие размеры радиатора являются особенностью модели, а ограниченная регулировка скорости помпы проявилось только с материнской платой MSI Z370 GODLIKE GAMING.

Что же еще отличительного в NZXT Kraken Х72 ? Несомненно, это гарантийные обязательства на 6 лет: не каждый производитель уверен настолько в своей продукции. Помимо этого, богатая комплектация, рассчитанная на расширение количества вентиляторов до шести штук. Но стоит быть готовыми к тому, что к помпе через оригинальный Y-разветвитель можно подключить только до 3 вертушек (у моделей Kraken Х52 и Х62 до 4 - это 2 стандартных и 2 дополнительных). По-видимому, это связано с мощностью и силой тока, с которыми придется столкнуться схемотехнике помпы, не рассчитанная на такую разгрузку, поэтому придется придумать альтернативный способ подключить еще три вентилятора.

Материал о жидкостной системе охлаждения NZXT Kraken Х72 хочется закончить на положительной ноте. У разработчиков получился очередной интересный продукт, который за яркой личиной скрывает не посредственное решение, а качественную и эффективную модель с возможностью гибкой регулировки благодаря фирменному программному обеспечению CAM.


Достоинства:

  • Высокая производительность и эффективность;
  • Дизайн и внешний вид;
  • Простота установки;
  • Совместимость со всеми актуальными платформами;
  • Богатая комплектация;
  • Умеренный уровень шума.

Особенности:

  • Двухзональная настраиваемая подсветка помпы.

Недостатки:

  • Стоимость.
