WorkLog: Мод корпуса в стиле BIOHAZARD - часть 3
реклама
Что было с этой боковиной и что с ней стало - см. предыдущую запись, посвященную проекту. В итоге мы получили боковину, в которой уже пропезано окно и болухолл.
До фирмы "Промдизайн" я таки доехал и приобрел у них кусок оргстекла толщиной 4 мм, по размеру чуть больше того, чем надо. Разметка, несколько минут работы моим "Блэк-энэ-Декером" - и оргстекло приобретает форму окна с 15-мм припусками на швы. (не успел сделать фотки, когда делал, выложу, как разберу боковину).
Но это было сделано давно, и чтоб не забывать свои моддинговые упражнения, запланировал на субботу сделать-таки боковину. Заметьте-сделать, а не доделать, т.к. для доделки ее еще надо покрасить, а покраска пойдет в последнюю очередь, хотя... Може руки таки дойдут раньше )
В общем, взяв сегодня в руки дрель, штангенциркуль, молоток и кернер, понамечал отверстия в боковине. Не прошло и 15 минут, как 27 отверстий под винты М3х12 с т.наз. "еврошляпками" были просвердены по всему периметру корпуса. Далее размещаем оргстекло точно как оно должно быть, соблюдая все припуски на швы, и, вооружившись спиртовым маркером, наметил расположение отверстий.
Сверлил оргстекло в 2 этапа - сначала намечал центры сверлом на 1,5, а затем проходил окончательно 3,5 мм. Сверлил, естественно, с водой, т.к. оргстекло при сверлении имеет неприятное свойство плавиться и забивать сверло. Далее, как обычно, примерка к совпадению отверстий в оргстекле и металле боковины, и удовлетворенное хмыканье по результату оного.
И снова из шкафа был извлечен незабываемый дремель, вставлена насадка с режущим диском. Достал кусок сетки, наметил мелом контур. И поехали
(кликните по картинке для увеличения)

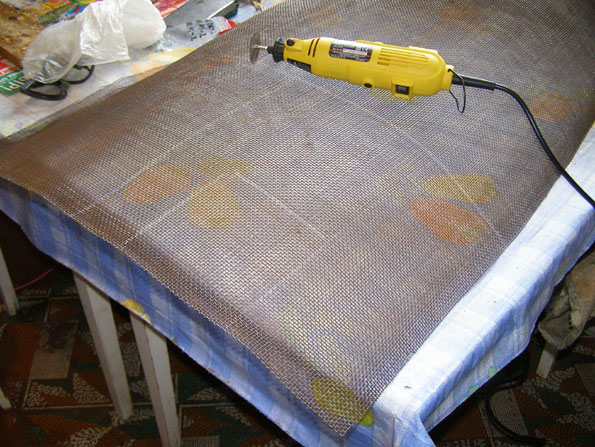

Готовимся к порезке сетки
Я вам скажу так - главное отличие порезки сетки дремелем вместо ножниц по металлу - так это ровные края и ровная сетка. В моем случае, конечно, сетка была не ровная, а изогнутая, так что пришлось немного ее порихтовать, пока не добился более-менее нормальных результатов.
Далее - примерка , одна из самых важных частей работы. Раздвигая чертилкой проволоку в сетке, попутно подтягивая ее, добился более-менее ровного прилегания оной к оргстеклу. Немного отрезав по длине оставшийся после выреза прямоугольника напротив блоухолла и покусав кусачками проволоку в местах прохода крепежных винтов вентилятора, установил ее на место. Получилось что-то вроде этого:
(кликните по картинке для увеличения)

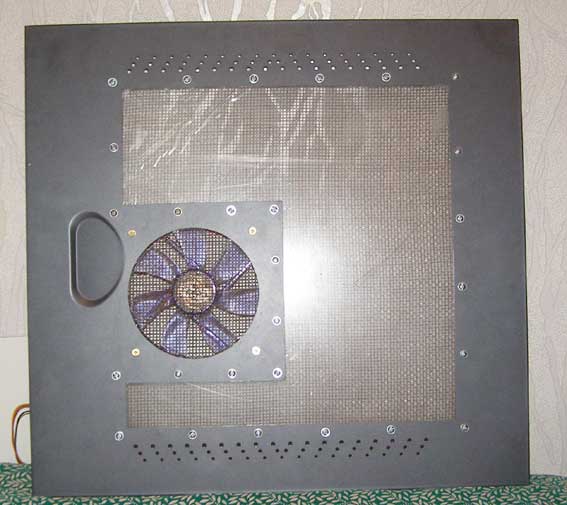

Левая боковина в сборе (вид спереди)
(кликните по картинке для увеличения)

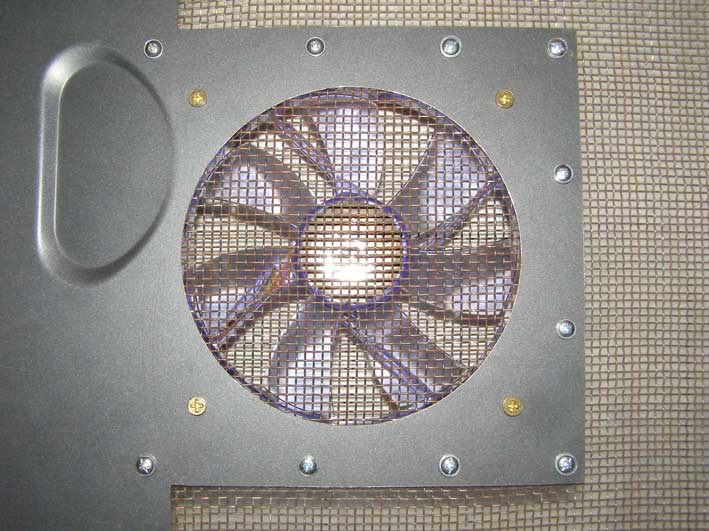

Приточный вентилятор (120 мм Revoltec)
(кликните по картинке для увеличения)

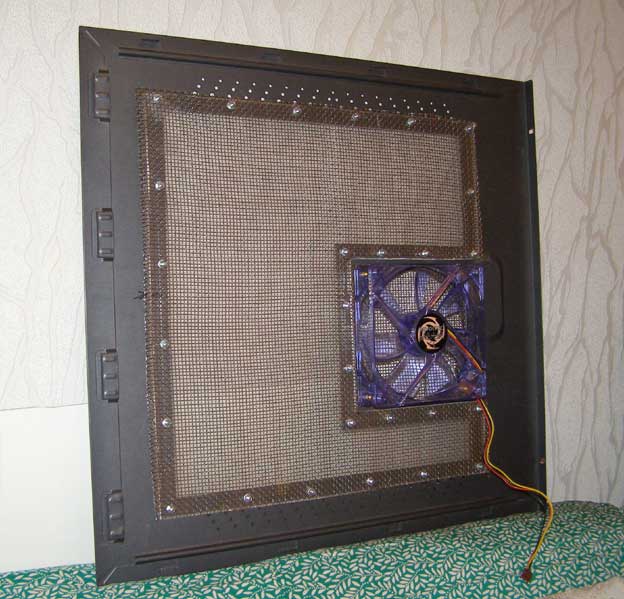

Левая боковина (вид сзади)
Из-за чего пришлось городить огород с вырезанием: дело в том, что сетка в окне лежит самой нижней, за оргстеклом, а кулер, фигурально выражаясь, должен был быть перед....
Ну и, естественно, не удержался от опыта проверить моддинговый кулер от Револтека в условиях низкой освещенности. Подключил его к реобасу, подал 12 В на реобас... результатом был приятно удивлен
(кликните по картинке для увеличения)

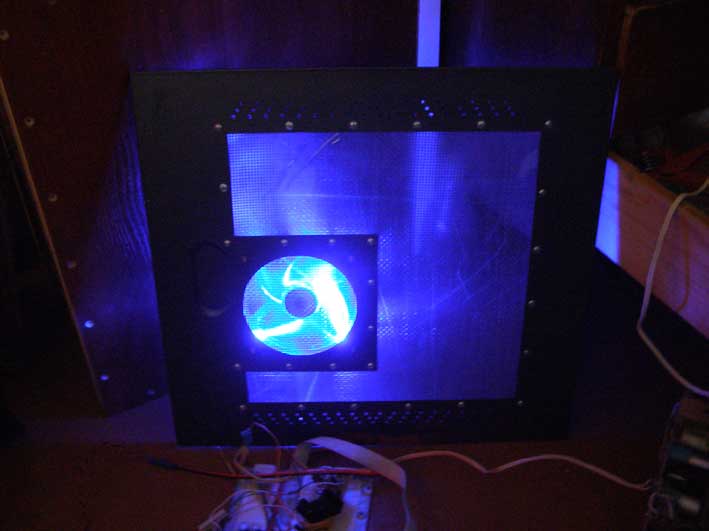

Вид в темноте и с подключенным кулером
(кликните по картинке для увеличения)

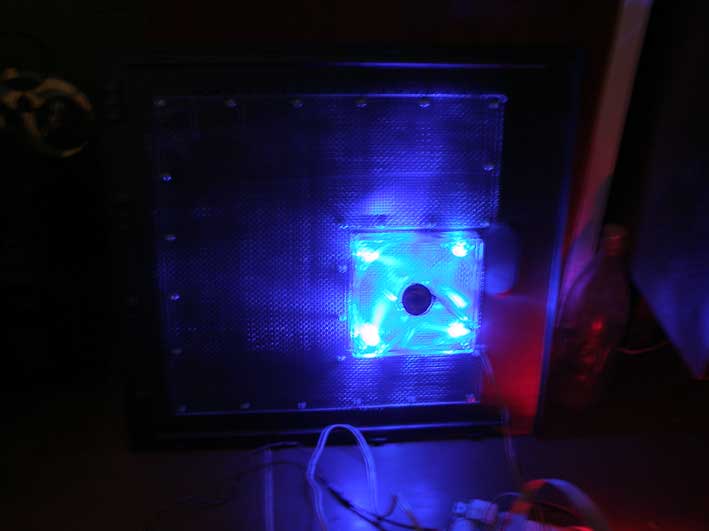

Вид в темноте и с подключенным кулером (вид сзади)
Теперь в планах - разборка крышки, пескоструйка и покраска сетки, нанесение через трафареты на нее текста (получится или нет-не знаю, но издали смотреться будет). Краска и грунтовка куплены, теперь остается наждачка.... Да еще и вентиляторы на радиатор СВО надо посадить... и радиатор сеткой отделать, и бачок расширительный по методу Vov4ip'a собрать с доработкой, и пульт управления... Когда я это все делать буду...
