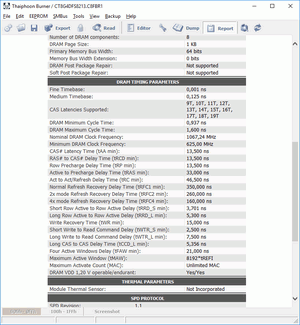

Согласно данным, предоставляемым Thaiphoon Burner, перед нами Micron MT40A1G8WE-093E:B – 20-нм кристаллы DRAM Micron B-die.
В SPD модулей записаны профили только в стандартизированных JEDEC режимах работы: частотах до 2133 МГц и напряжении 1.20 В. При этом пять профилей для 2133 МГц дублирует друг друга, отличаясь только таймингом CAS Latency, еще по два профиля прописано для 1333, 1600 и 1866 МГц. Дата изготовления модулей не прописана, в поле с информацией о производителе внесена торговая марка Crucial. Температурный мониторинг отсутствует.
реклама
В заключение отчеты AIDA64:
И CPU-Z
А также – дамп содержимого микросхемы SPD (снято посредством Thaiphoon Burner).
Методика тестирования
Для проведения тестов используется материнская плата ASRock Z170 Extreme6 (экземпляр, оставшийся после обзора, вышел из строя в силу износа из-за постоянных нагрузок в ходе написания различных статей, это уже новый экземпляр).
реклама

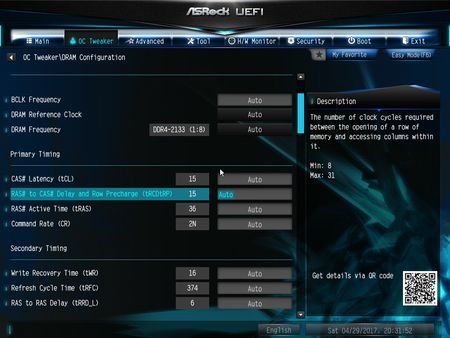

К сожалению, плата не лишена недостатков: тайминги tRCD и tRP можно устанавливать только одинаковыми – в BIOS управление ими осуществляется посредством одно общего параметра. Тайминг tRAS и вовсе ограничен минимальным значением 28 (к примеру, некоторые материнские платы допускают снижение до значений порядка 10-14). Ситуация не изменилась и с выходом новой серии BIOS, начинающейся на «P7» и ориентированной на процессоры поколения Kaby Lake.
Это заметно ограничивает широту экспериментов с разгоном, ведь для некоторых типов микросхем оптимальными являются формулы неравных таймингов вроде «х + (х+1) + (х+2)». Верхняя планка напряжения оперативной памяти в рамках тестов установлена нами равной 1.45 В в связи с неясностью относительно безопасности высоких значений для встроенного контроллера памяти процессора.
Зато могу сказать, что это плата, при всех ее ограничениях и ошибках на уровне BIOS (а их – изрядный список) – одна из самых лучших материнских плат для экспериментов с разгоном, когда-либо мне встречавшихся. Достаточно сказать, что при любых неудачных настройках, когда материнская плата вообще не может запуститься (а это от силы один случай из пары-тройки десятков), а не совершает два-три рестарта, достаточно отключить питание, а затем включить его снова и плата запустится в «безопасном» режиме, позволив скорректировать параметры. Еще один плюс платы (немного отклоняясь от темы сегодняшнего материала) – это умение разгонять процессоры Skylake с заблокированным множителем (Non-K) без каких-либо ограничений.
Тестирование стабильности производится в среде операционной системы Windows 10 x64 Домашняя с помощью Prime95 версии 28.10 в редакции 64-bit в течение 20 минут. Запуск осуществляется в режиме «Custom» с ручным указанием занимаемого объема памяти. Операционная система Windows 10 x64 Creators Update «Домашняя» на тестовом стенде обновлена до последней актуальной версии сборки: таковой на момент написания данного обзора была 15063.250.
Подобные настройки подбираются для того, чтобы проверка стабильности работы была наиболее полной – по всему объему модуля памяти. Что это приводит к постоянным сообщениям операционной системы о недостатке свободного пространства. Файл подкачки отключен.

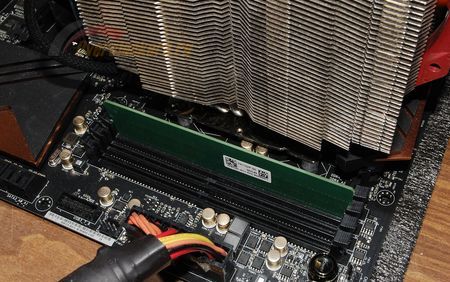

Сами модули памяти устанавливались в систему поодиночке: для минимизации факторов, ограничивающих разгон (оптимизация микрокода BIOS материнской платы, индивидуальные ограничения контроллера памяти конкретного экземпляра процессора). При этом учитывалась рекомендация производителя: модуль памяти устанавливался во второй по счету слот от процессорного разъема.
Частоты процессорных ядер и CPU Ring (используется Intel Core i5-7600K) фиксировались на штатных величинах. Напряжение CPU VCCSA устанавливалось равным 1.2 В, напряжение CPU VCCIO устанавливалось равным 1.1 В. Для желающих скопировать настройки «для себя»: необходимо учитывать, что излишнее завышение напряжений CPU VCCIO и CPU VCCSA (более указанных значений), особенно при отсутствии должного охлаждения процессора, может привести к необратимым повреждениям процессора.
Тестовый стенд
Используемый тестовый стенд собирался из следующих комплектующих:
- Процессор Intel Core i5-7600K «Kaby Lake» 3800/4200 МГц;
- Система охлаждения: Thermalright Silver Arrow SB-E с одним вентилятором Thermalright TY-143;
- Термоинтерфейс: Arctic Cooling MX-2;
- Материнская плата: ASRock Z170 Extreme6 (BIOS P7.20; обзор)
- Оперативная память: 6 х 8 Гбайт Crucial DDR4-2133 (CT8G4DFS8213) объемом 8 Гбайт;
- Видеокарта: NVidia GeForce 550 Ti 1.5 Гбайт GDDR3 / Inno3D GeForce GTX550Ti 1.5GB (N550-2DDV-K3GX);
- Блок питания: Corsair HX750W 750 Ватт (отдельно не тестировался; незначительно доработан по элементной базе);
- Системный накопитель: Silicon Power S50 64 Гбайт (JMicron JMF667H + 20 nm IMFT MLC SyncNAND + SVN146a; экземпляр из этого обзора);
- Корпус: открытый стенд.
Онлайн-валидация CPU-Z для тестового стенда: Intel Core i5 7600K @ 4200 MHz Dump [xwwkx4] - Submitted by I.N.
