Система охлаждения
FCH охлаждается аккуратным радиатором, не мешающим установке карт расширения. Вся область VRM питания процессора обходится без радиатора. Теоретически, выделяемое тепло должно распределяться по печатной плате, именно для этого в текстолит «внедрено» два слоя меди.
Технические характеристики
реклама
Модель | Gigabyte GA-A75M-D2H |
Процессор | Процессоры AMD серий A и E2 |
Чипсет | AMD A75 |
Оперативная память | 2 x 1.5 В DDR3 DIMM слота с поддержкой до 32 Гбайт оперативной памяти. Двухканальная архитектура памяти. Максимальная частота работы – 2400 МГц (OC)/1866 МГц/1600 МГц/1333 МГц/1066 МГц. |
Поддержка технологий Multi-GPU и графики | 1 х DVI-D разъём, поддерживающий максимальное разрешение 2560x1600. Разрешение 2560x1600 поддерживается только в том случае, если задействован режим Dual Link DVI. Разъём DVI-D не поддерживает подключение через адаптер D-Sub. 1 x HDMI разъём, поддержка максимального разрешения до 1920x1200 1 x D-Sub разъём (Разъёмы вывода интегрированной графики не поддерживают горячее подключение, при необходимости переключиться на другой разъем, необходимо осуществлять это, предварительно выключив ПК.) Поддержка технологии AMD Dual Graphics. |
Слоты расширения | 1 x PCI Express x16 слот, режим работы x16 (PCI-EX 16) 1 х PCI Express x16, режим работы x4 (PCI-EX 4) 1 x PCI Express x1 слот (Все слоты PCI Express соответствуют стандарту PCI Express 2.0) 1 слот PCI |
Хранилище | 6x разъёмов SATA 6 Гбит/с на основе AMD A75, поддерживают AHCI/ RAID0/1/10 и JBOD. |
Локальная сеть | LAN 10/100/1000 Fast Ethernet на основе Realtek 8111E. |
FireWire | - |
Звук | Встроенный HD-аудиокодек Realtek ALC889. 8-канальный звук с гибким переназначением разъёмов. |
Порты USB | До 4 портов USB 3.0/2.0 (2 порта на задней панели, 2 порта доступно через внутренние коннекторы USB для вывода на переднюю панель корпуса). До 6 портов USB 2.0/1.1 (4 порта на задней панели, 2 порта доступно через внутренние коннекторы USB для вывода на переднюю панель корпуса) |
Разъёмы на задней панели | 1x PS/2 порт клавиатуры/мыши; 1x SPDIF выход (оптический); 2x порта USB 3.0; 4x порта USB 2.0; 1x порт LAN; 6x аудиоразъёмов; 1x SPDIF. |
Разъёмы на плате | 1x разъём USB 2.0; 1x разъём USB 3.0; 1x Разъем модуля ТРМ; 1x Разъем COM порта; 1x аудиоразъём для передней панели; 1x разъем датчика открывания корпуса; |
Фирменные технологии | Поддержка @BIOS™; Поддержка EasyTune; Поддержка ON/OFF Charge; Auto Green; Smart Recovery; Поддержка Q-Share; Поддержка Q-Flash; Поддержка Xpress™ BIOS rescue; Поддержка Xpress Recovery 2 ™; Xpress™ Install; Поддержка Download Center; Поддержка технологии 3TB+ Unlock. |
Форм-фактор | mATX (24.4 X 22.5). |
Возможности BIOS
Классический старый добрый дизайн AWARD, простой текстовый редактор и то сложнее. Никаких вам 3D видов, курсора мышки и прочего - только клавиатура и быстрые реакции на ввод данных. Возможно, части современных пользователей, уже привыкших к новомодным интерфейсам, такой подход не понравится. Но энтузиасты, скорее всего, будут только рады увидеть строгий и простой вид интерфейса BIOS.
Стартовая страница распределяет традиционный список пунктов меню. Расширенные настройки Advanced Chipset Features включаются по нажатию комбинации клавиш Alt+F1.
реклама
Справа сосредоточены вспомогательные функции: загрузка стандартных или оптимальных настроек, установка паролей различного уровня, сохранение и выход, или просто выход без сохранения внесённых изменений.
Слева важные или, лучше сказать, основные настройки системы. Остановлюсь на самом интересном.
MB Intelligent Tweaker (M.I.T.)
- IGX Configuration – настройка встроенной графики. Здесь можно установить размер выделяемой памяти, тип её расположения. Изменить частоты GPU (для разблокированных процессоров и множителей), настроить аудио. Onboard Dual Link DVI – уникальная технология Gigabyte, позволяющая задавать разрешение на DVI мониторах до 2560х1600.
- CPU Clock Ratio – выбор множителя процессора. Для разблокированных вариантов доступны значения до 47х, заблокированные версии позволяют только уменьшать множитель.
- CPU Host Clock Control – выбор управления частотой: либо автоматически, либо вручную.
- CPU Frequency – установка базовой частоты, от 100 МГц до 500 МГц.
- Dram E.O.C.P. – в современных модулях памяти производители часто записывают разные комбинации (с изменёнными таймингами, напряжениями, частотами), которые сильно отличаются от стандартизированных версий. Поэтому эти настройки помещают в специальные профили, которые включаются в E.O.C.P.
- Set Memory Clock – управление множителями памяти.
- Memory Clock – задаётся множитель памяти: 5.33х, 6.66х, 8.00х, 9.33х. Справа сразу приводится итоговая частота.
- Dram Configuration – объёмный раздел с настройками задержек памяти, как основных, так и второстепенных; мною также было замечено несколько малораспространённых настроек. К счастью, материнская плата неплохо подбирала их самостоятельно, я лишь задавал основные тайминги вручную.
- System Voltage Control – открывает доступ к напряжениям.
- FCH Voltage Control – напряжение, подаваемое на FCH (Fusion Control Hub, по-русски просто «хаб», по-старому - южный мост). Диапазон от нормального значения до +0.3 В, с шагом 0.1 В. Опасные напряжения выделяются красным шрифтом.
- DDR3 Voltage Control - напряжение, подаваемое на модули памяти. Диапазон от 1.025 В до 1.8 В, с шагом 0.005 В. Опасные напряжения выделяются красным шрифтом, нормальное – пишется справа.
- DDR3 VTT Voltage Control - напряжение, подаваемое на VTT. Диапазон от 0.5 В до 1.175 В, с шагом 0.005 В. Опасные напряжения выделяются красным шрифтом, нормальное – пишется справа.
- CPU VDDP Voltage Control - напряжение, подаваемое на VDDP процессора. Диапазон от 0.9 В до 1.475 В, с шагом 0.005 В. Опасные напряжения выделяются красным шрифтом, нормальное – пишется справа. Судя по замерам напряжения, эта настройка распространяется на vGPU.
- CPU NB Vid Control - напряжение, подаваемое на NB процессора (если по старинке, то на северный мост, встроенный в ЦП). Диапазон от -0.6 В до +0.3 В, с шагом 0.025 В.
- CPU Voltage Control - напряжение, подаваемое на процессор. Диапазон от -0.6 В до +0.6 В, с шагом 0.025 В. Текущее напряжение показывается под данным пунктом меню.
Standart CMOS Features
Содержит ряд обыденных настроек: время и дату, список определённых приводов и накопителей, объём установленной памяти.
Advanced BIOS Features
Первый пункт повторяет настройки из MB Intelligent Tweaker (M.I.T.) - IGX Configuration. А дальше по списку идут энергосберегающие алгоритмы AMD: AMD C6 Support, Virtualization (виртуализация), AMD K8 C&Q, C-state. Обычно, если не заниматься разгоном, то лучше их оставлять рабочими. Так можно снизить уровень потребления электричества в простое и при частичных нагрузках.
Редкая функция Away Mode, характерная для Windows XP Media Center Edition, ранее мне почти не встречалась. Не из-за того ли, что данная операционная система редко используется в век повсеместной распространённости Windows 7?
Нельзя не отметить пункт с задержкой опроса жёстких дисков. Очень правильно поступили разработчики, что не ликвидировали эту настройку. Иначе у вас не будет ни единого шанса посмотреть основные характеристики системы при загрузке.
В Integrated Peripherals появилась возможность задавать разный тип работы встроенного контроллера жёстких дисков. Первые четыре порта могут работать как в RAID режиме, так и в ACHI или IDE. А с пятым и шестым портами предоставляется выбор: IDE или такой же режим, как и у остальных.
PC Health Status
Даёт краткую информацию о состоянии системы. Краткую, поскольку в настройках напряжений вам можно выбирать напряжение для нескольких ключевых устройств, но в статусе их не видно. Мало настроек и у регулировки. Зато системная плата поддерживает настройку вентиляторов PWM и дискретным напряжением, иными словами, можно управлять как четырехконтактными вентиляторами, так и трехконтактными, что сейчас уже редкость. А расширенные настройки задаются в программе EasyTune6.
Выявленные особенности
Порядок и комбинации видеовыходов приведены в таблице.
реклама
подключённых портов |
|
|
|
|
|
|
(будет работать только HDMI) |
|
(остальные выключены) |
Так, для поддержки высокого разрешения 2650х1600 придётся ограничиться одним DVI-D. Остальные видеовыходы будут недоступны, а активировать данный режим необходимо в BIOS.
Программное обеспечение

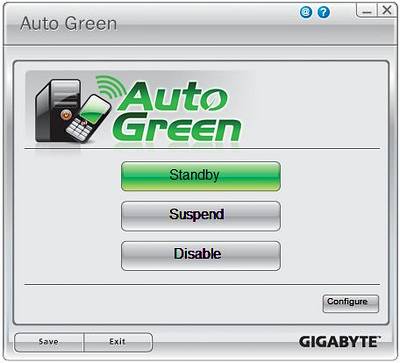

Gigabyte AutoGreen
Программа по содействию сбережения электричества в действии. Работает очень просто, хотя для этого понадобится BT приёмник и телефон. Естественно, что за столь малую цену платы, BT в комплект не входит.
В главном меню нужно выбрать тип отключения системы - Standby/Suspend или временно вообще ничего не делать. Дальше в разделе «Конфигурация» определить телефон, по которому будет срабатывать функция. Теперь при отходе от компьютера на расстояние более чем 10 метров, будет активироваться Autogreen. Логично, что возвращаясь обратно, компьютер включается или пробуждается после нажатия кнопки включения.

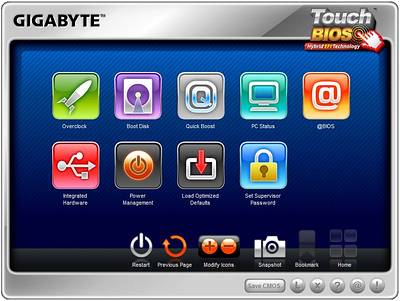

Gigabyte TouchBIOS
TouchBIOS - собственная разработка Gigabyte, хотя сейчас оболочкой в операционной системе, управляющей настройками BIOS, оснащена едва ли не каждая вторая плата. Равно как и у других производителей, TouchBIOS не лишён явных недостатков. Так, основному окну нельзя задать собственный размер. Фактический вид в программе сильно отличается от того, что вы видите в BIOS, что создаёт ряд неудобств. К примеру, сложно визуально осознавать и искать необходимые пункты.
Есть пара вопросов и к интерфейсу программы - почему в операционной системе, где «Х» закрывает окно, в TouchBIOS она расположена между вспомогательных кнопок снизу? Нет в листе языков и русской версии. В принципе, утилита работает, позволяет менять и применять настройки, а мелкие недоработки рано или поздно ликвидируют.
Gigabyte EasyTune6
Программа настройки компонентов компьютера в операционной системе. Содержит достаточный перечень инструментов, позволяющих разгонять процессор, его графическую часть, память и прочее.
В нескольких закладках расположены все возможности программы. Первая показывает информацию, касающуюся системы в целом. Весь процесс разгона происходит в Tuner меню, где задается максимальная частота процессора в quick boost режиме (на выбор несколько заранее определённых уровней), либо выбираются следующие уровни: easy (изменения распространяются на частоту шины) и advanced (к частоте добавляется управление частотой памяти и шиной PCI-E). В закладке Voltage можно поиграть напряжением vCPU и только. Остальные настройки - установка частоты графического части процессора и управление одним вентилятором расположены в последующих закладках.
В целом утилита проста для пользователя, но хотелось бы большего. С другой стороны, не стоит забывать о стоимости материнской платы, и соответствия «цена/возможности». При эксплуатации выявился ряд забавных моментов. Изменяя частоту шины, процессора или любую другую величину вы, несомненно, столкнётесь с проблемой точной настройки. Как выбрать частоту, скажем 141 МГц, если ползунок управляется только перемещением мышки?
Мне подобное не удалось, ни с первой попытки, ни со второй. Ага, есть же кнопки «влево» и «вправо», которые работоспособны только на вид. На самом деле, они служат для украшения. На видеоролике выше хорошо заметно, с чем придётся столкнуться пользователям. И лично мне непонятно, почему бы тогда не разблокировать ячейки со значениями, чтобы в них вбивать нужные числа?
Gigabyte @BIOS
Лёгкий путь обновления BIOS спрятан в программе @BIOS. Она автоматически связывается с сервером и скачивает актуальную прошивку (beta версии не поддерживаются). В этом вы можете убедиться сами, посмотрев видеоматериал.
Несколько слов об обновлении. Запустив его, я долго не мог сообразить, почему скорость скачивания столь низка. Пришлось даже проверить возможности своего провайдера. По тесту получается до 20 Мбит/с, но утилита как будто совсем не использует интернет-канал. Проще самостоятельно скачать новую версию с сайта Gigabyte.
